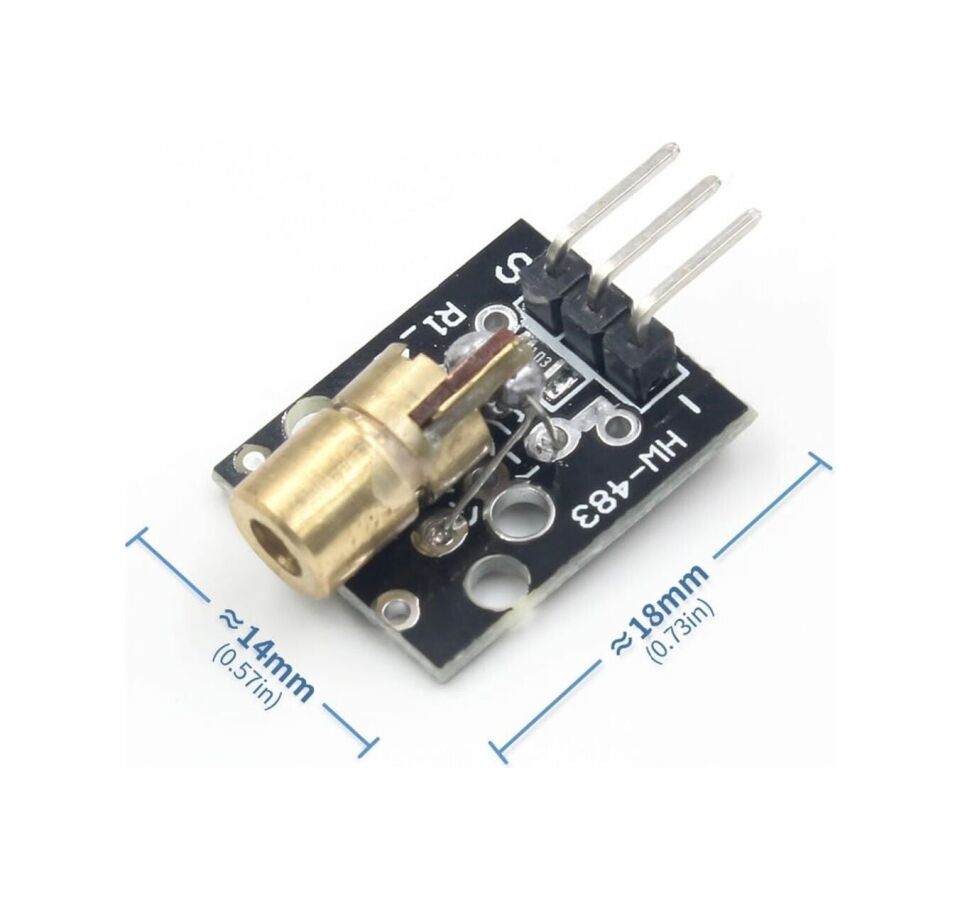

Nokta Lazer 9mm 3-5v

Nokta lazer modülü, elektrik enerjisini gözle görülür kırmızı bir ışık noktasına çeviren küçük bir lazer diyot devresidir. 9 mm çapında silindirik bir gövdenin içine lazer diyodu, odaklama merceği ve akım sınırlayıcı devre yerleştirilmiştir; 3-5V DC gerilimle beslendiğinde ucundaki mercekten ince ve yoğun bir nokta ışın yansıtır. Arduino, ESP8266/ESP32 ve benzeri geliştirme kartlarıyla doğrudan ya da bir transistör anahtarlama hattı üzerinden kontrol edilecek şekilde tasarlanmıştır. Hizalama, mesafe/engel algılama, basit güvenlik bariyeri ve işaretleme uygulamalarında yaygın olarak tercih edilir. Küçük boyutu ve düşük güç tüketimi sayesinde taşınabilir ve gömülü projelere kolayca entegre edilir. Modülün kendisi bir sensör değil aktif bir ışık kaynağıdır; genellikle karşısına yerleştirilen bir fotodiyot, LDR veya fototransistör alıcısıyla eşleştirilerek "ışın kesildi mi" mantığıyla çalışan tam bir algılama sistemi kurulur.

Teknik Özellikler

Öne Çıkan Özellikler

• 3-5V DC gibi geniş bir gerilim aralığında çalışarak hem 3V hem 5V güç kaynaklarıyla ek devre gerektirmeden kullanılabilir.
• 9 mm çapındaki kompakt gövdesi sayesinde dar alanlara ve taşınabilir projelere kolayca yerleştirilir.
• Kırmızı nokta ışını, gözle net şekilde görülebilen bir hizalama ve işaretleme referansı sağlar.
• Anlık açılıp kapanma özelliği sayesinde mikrodenetleyici tabanlı hızlı algılama uygulamalarında gecikmesiz tepki verir.
• Düşük akım çekişi nedeniyle pille beslenen taşınabilir devrelerde enerji tüketimini sınırlı tutar.
• İki uçlu basit bağlantısı sayesinde ek bir sürücü kartı olmadan doğrudan güç kaynağına veya transistörlü anahtarlama hattına bağlanabilir.
• Metal gövdesi, plastik kasalı benzer modüllere kıyasla günlük kullanımda darbe ve yıpranmaya karşı daha dayanıklı bir yapı sunar.

Kullanım Alanları

• Bir engel algılama devresinde lazer ışınının karşı taraftaki fotodiyot veya LDR alıcısına ulaşıp ulaşmadığını kontrol ederek basit bir güvenlik bariyeri ya da geçiş sayacı kurmak.
• CNC, 3D yazıcı veya lazer kesim tezgahında mekanik sıfır noktasını görsel olarak işaretlemek.
• Robotik projelerde iki nokta arasındaki açıyı ölçerek basit bir triangülasyon tabanlı mesafe tahmini devresi kurmak.
• Arduino ile tetiklenen bir "lazer tuzağı" oyun düzeneğinde veya giriş alarmında görünür bir engel çizgisi oluşturmak.
• Fotoğraf ve video çekim düzeneklerinde kamera açısını veya odak noktasını önceden işaretlemek için referans ışığı olarak kullanmak.
• Eğitim ve laboratuvar ortamlarında lazer davranışını (yansıma, kırılma, hizalama) gözlemlemeye yönelik basit deney düzenekleri kurmak.
• Döner tabla, raylı taşıyıcı veya CNC eksenlerinde referans nokta oluşturarak mekanik hizalamayı gözle kontrol etmek.

Bağlantı ve Kullanım

Modülden çıkan iki kablodan işaretli (kırmızı) uç güç kaynağının artı hattına, yani 3-5V arasındaki VCC beslemesine bağlanır; diğer uç ise GND (eksi) hattına bağlanır ve doğru kutupla beslendiğinde lazer diyodu anında ışın vermeye başlar. Modülü doğrudan bir Arduino dijital pinine bağlamak yerine, dijital pinin sürdüğü bir NPN transistör veya MOSFET anahtarlama hattı üzerinden beslemek önerilir; çünkü çoğu dijital çıkış lazer diyodunun çektiği akımı güvenli şekilde karşılayamaz. 3-5V aralığındaki herhangi bir kaynakla beslenirken harici sınırlayıcı direnç eklemeye gerek yoktur; modülün iç devresi akımı kendisi sınırlar. 5V üzerindeki kaynaklar direnç eklenerek değil, gerilim düşürücü/regülatör kullanılarak 3-5V aralığına indirilmelidir. Montaj sırasında lens kısmının tozdan uzak, gövdenin ise ısıyı rahat atabileceği bir konumda tutulması tercih edilmelidir. İlk bağlantıdan önce güç kaynağının çıkış geriliminin gerçekten 3-5V aralığında olduğu bir multimetre ile doğrulanmalı, kararsız veya aşırı gerilim veren bir kaynakla doğrudan besleme yapılmamalıdır; devrede uzun kablo kullanılacaksa gerilim düşümünü telafi etmek için kablo kesitinin yeterli kalınlıkta seçilmesi de ışık şiddetinin sabit kalmasına yardımcı olur.

Paket İçeriği

• 1 adet 9 mm nokta lazer modülü
• Modülden çıkan VCC (+) ve GND (-) bağlantı kabloları
• Ek sürücü kart, sınırlayıcı direnç veya güç kaynağı pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Lazer ışınına veya parlak bir yüzeyden yansımasına asla doğrudan bakılmamalı, ışın göz seviyesinde ya da insanlara/hayvanlara doğru yöneltilmemeli; çocukların bulunduğu ortamlarda gözetimsiz bırakılmamalıdır.
• Modül ters kutupla (VCC-GND ters) bağlanırsa lazer diyodu kalıcı olarak zarar görebilir; bağlantı yapılmadan önce kablo uçları ve gerilim polaritesi kontrol edilmelidir.
• Belirtilen 3-5V aralığının üzerinde bir gerilimle beslemek diyodun ömrünü kısaltır veya anında bozulmasına yol açar; kararsız güç kaynaklarına doğrudan bağlamaktan kaçınılmalıdır.
• Modülü bir mikrodenetleyici pinine doğrudan değil, transistör veya MOSFET üzerinden sürmek hem pini hem de lazer diyodunu akım aşımından korur.
• Lens yüzeyinin çizilmesi veya kirlenmesi ışın kalitesini ve odaklanmayı bozabileceğinden temizlik sırasında sert cisimlerle temas ettirilmemeli, yumuşak ve kuru bir bezle silinmelidir.
• Sürekli açık bırakılan modüllerde gövde zamanla ısınabilir; uzun süreli veya sabit kurulumlarda gerektiğinde aralıklı (anahtarlamalı) çalıştırma tercih edilmesi hem ömrü uzatır hem de enerji tasarrufu sağlar.
