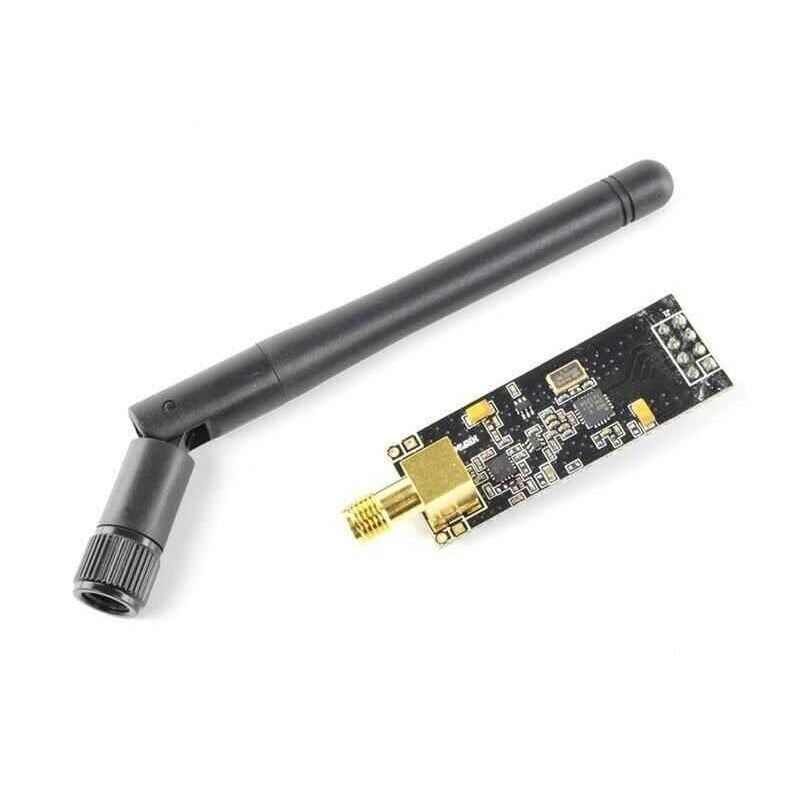

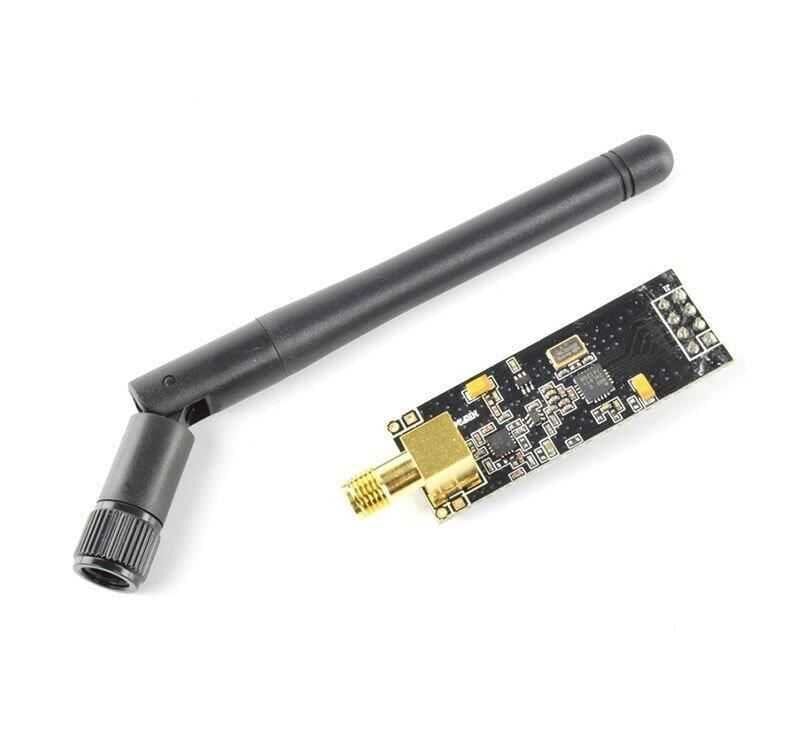

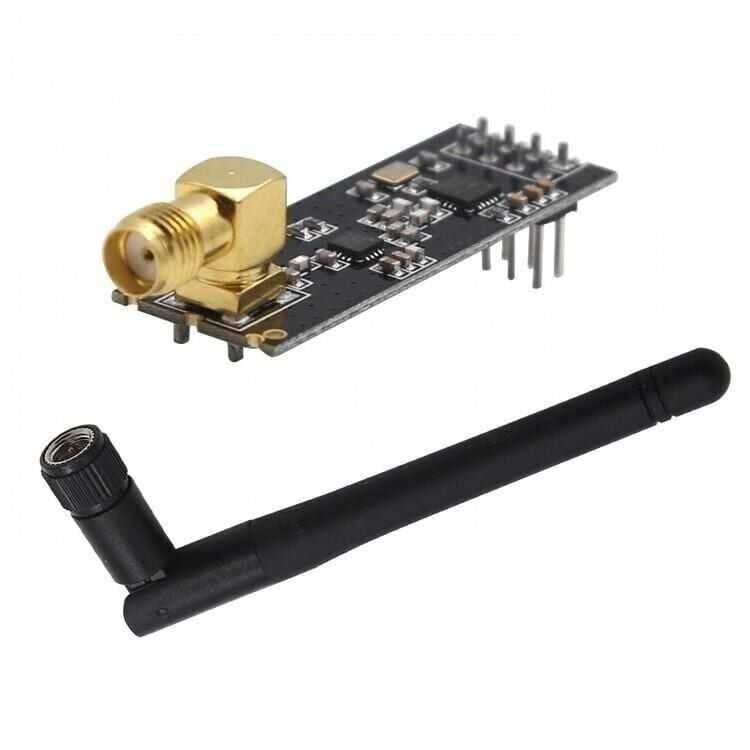

NRF24L01+PA+LNA 1100 Ölçer Kablosuz Modülü - Anten

NRF24L01+PA+LNA, Nordic Semiconductor'ın nRF24L01+ çekirdeğini temel alan, üzerine eklenen güç yükseltici (PA) ve düşük gürültülü yükseltici (LNA) katlarıyla menzili büyük ölçüde artırılmış bir 2.4 GHz kablosuz haberleşme modülüdür. Standart NRF24L01 modüllerine göre çok daha güçlü bir verici ve çok daha hassas bir alıcı katına sahiptir; bu sayede açık alanda, görüş hattının engelsiz olduğu koşullarda 1000 metrenin üzerine çıkabilen bağlantı mesafeleri elde edilebilir. Modül, harici SMA anten bağlantısı üzerinden farklı kazanç değerindeki antenlerle kullanılabilir ve SPI arabirimi üzerinden Arduino, ESP32 veya STM32 gibi mikrodenetleyicilere kolayca bağlanır. Otomatik onaylama ve yeniden gönderim mekanizmaları sayesinde kablosuz veri hattı üzerinde kayıp paketler kendiliğinden telafi edilir. Modülün üzerinde herhangi bir mikrodenetleyici bulunmaz; tüm paket yönetimi, adresleme ve hata denetimi nRF24L01+ çekirdeğinin donanımsal protokol motoru tarafından yürütülür, bu da ana denetleyicinin yükünü azaltır. Küçük boyutu ve düşük güç tüketimi sayesinde pilli veya güneş paneliyle beslenen uzak sensör düğümlerinde de tercih edilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Nordic nRF24L01+ çekirdeğine eklenen güç yükseltici (PA) ve düşük gürültülü yükseltici (LNA) katları sayesinde standart NRF24L01 modüllerine göre çok daha uzun mesafede haberleşme sağlar.
• Harici SMA anten girişi, farklı kazanç değerine sahip antenlerle değiştirilebilir anten kullanımına imkan tanır.
• 2.4 GHz ISM bandında 125 farklı kanalda çalışarak aynı ortamda birden fazla kablosuz sistemin çakışmadan bulunabilmesini sağlar.
• 250 kbps, 1 Mbps ve 2 Mbps veri hızları arasında yazılımsal olarak seçim yapılabilir, böylece menzil ile hız arasında denge kurulabilir.
• Otomatik onaylama (Auto-ACK) ve otomatik yeniden gönderim özellikleri sayesinde paket kaybı durumunda veri kendiliğinden tekrar gönderilir.
• Tek bir alıcı modülün 6 farklı vericiden gelen verileri aynı anda dinleyebildiği çoklu alıcı-verici (multiceiver) mimarisini destekler.
• SPI arabirimi üzerinden çalıştığı için Arduino, ESP32, STM32 gibi hemen hemen tüm mikrodenetleyici platformlarıyla uyumludur.
• Tüm haberleşme protokolü ve paket yönetimi modül üzerindeki nRF24L01+ çekirdeği tarafından donanımsal olarak yürütülür, böylece ana denetleyicinin işlem yükü azalır.
• Küçük boyutu ve düşük bekleme modu akım tüketimi sayesinde pil ile beslenen uzak sensör düğümlerinde uzun süreli kullanıma uygundur.

Kullanım Alanları

• Bahçe veya tarla gibi geniş açık alanlarda toprak nem sensöründen alınan verinin merkezi bir kontrol ünitesine kablosuz olarak iletilmesi.
• Çok katlı bir binada farklı odalara yerleştirilen sıcaklık ve nem sensörlerinin tek bir merkezi Arduino'ya veri göndermesi.
• Model araç veya küçük robotların uzaktan kumanda sinyalinin, standart NRF24L01'in menzilinin yetersiz kaldığı geniş alanlarda iletilmesi.
• Depo veya fabrika sahasında birbirinden uzak noktalara yerleştirilen makine durum sensörlerinden veri toplanması.
• Kampüs veya tarımsal arazi gibi geniş alanlarda kurulan kablosuz sensör ağlarında düğümler arası (node-to-node) haberleşme.
• Yer istasyonu ile model uçak veya tekne gibi hareketli bir araç arasında telemetri verisi alışverişi.
• Ev otomasyonu sisteminde bahçedeki sulama vanasının, evin içindeki merkezi kontrolcüden gönderilen aç-kapa komutuyla çalıştırılması.
• Kapalı bir tesiste birbirinden metrelerce uzakta bulunan kapı ve pencere açık/kapalı sensörlerinin, verilerini merkezi bir alarm paneline kablosuz olarak iletmesi.
• Çiftlik veya sera kompleksinde farklı bölmelere dağıtılmış sıcaklık, nem ve ışık sensörlerinden gelen verilerin tek bir toplama noktasında birleştirilmesi.

Bağlantı ve Kullanım

Modül, mikrodenetleyicinin SPI hattına bağlanır: SCK, MOSI ve MISO pinleri sırasıyla denetleyicinin SPI saat, veri gönderme ve veri alma hatlarına bağlanırken; CSN (Chip Select) ve CE (Chip Enable) pinleri herhangi bir dijital giriş/çıkış pinine bağlanabilir. VCC pini yalnızca 3.3V beslemeye bağlanmalı, 5V doğrudan uygulanmamalıdır; güç katının anlık akım ihtiyacını karşılamak için VCC ile GND arasına birkaç on mikrofarad değerinde bir kondansatör eklenmesi kararlı çalışma açısından yaygın bir öneridir. IRQ pini kullanılmak istenirse denetleyicinin kesme (interrupt) destekleyen bir dijital pinine bağlanabilir, kullanılmıyorsa boş bırakılabilir. Yazılım tarafında RF24 gibi yaygın Arduino kütüphaneleri ile CE ve CSN pin numaraları belirtilerek modül kolayca tanımlanır ve kanal/adres ayarları yapılır. Haberleşecek her modül çiftinin, kütüphane üzerinden tanımlanan 5 baytlık aynı pipe adresini ve aynı RF kanalını kullanacak şekilde ayarlanması gerekir; adres veya kanal uyuşmazlığında modüller birbirini göremez. Birden fazla verici tek bir alıcıya bağlanacaksa, alıcı tarafında farklı pipe numaraları açılarak çoklu alıcı-verici (multiceiver) yapısı kurulabilir.

Paket İçeriği

• 1 adet NRF24L01+PA+LNA kablosuz haberleşme modülü
• 1 adet harici SMA anten

Dikkat Edilmesi Gerekenler

• Modül 3.3V ile beslenmelidir; VCC hattına 5V uygulanması modülü kalıcı olarak bozabilir.
• Güç yükseltici katı ani ve yüksek akım çekebildiğinden, yetersiz veya gürültülü bir 3.3V kaynağı bağlantı kopmalarına ve rastgele resetlenmelere yol açabilir; VCC-GND arasına decoupling kondansatör eklenmesi önerilir.
• Anten takılı değilken modülün yüksek güçte verici olarak çalıştırılması güç katına zarar verebilir; anten daima takılı olmalıdır.
• Ürün adında belirtilen yaklaşık 1100 metrelik menzil, açık alanda, görüş hattı engelsiz ve genellikle düşük veri hızında elde edilen ideal bir değerdir; duvar, bina ve parazit kaynaklarının bulunduğu ortamlarda gerçek menzil önemli ölçüde düşer.
• SPI hattı uzadıkça sinyal bütünlüğü bozulabilir; uzun kablo bağlantılarında SPI saat hızının düşürülmesi veya kısa ve kaliteli kablo kullanılması gerekebilir.
• Aynı ortamda birçok modülün aynı kanalda çalışması sinyal çakışmasına yol açabilir; kütüphane tarafında kanal ve adres ayarlarının dikkatli yapılması gerekir.
• Piyasada farklı üreticilerden gelen benzer görünümlü klon modüllerin gerçek çıkış gücü ve alım hassasiyeti üretici verilerinden sapabilir; menzilin kritik olduğu uygulamalarda kurulum sonrası saha testi yapılması önerilir.
• Modülün montaj yönü ve anten konumu, özellikle metal gövdeli kutu içine yerleştirildiğinde sinyal gücünü belirgin şekilde azaltabilir; anten mümkün olduğunca metalden uzak ve dik konumlandırılmalıdır.
