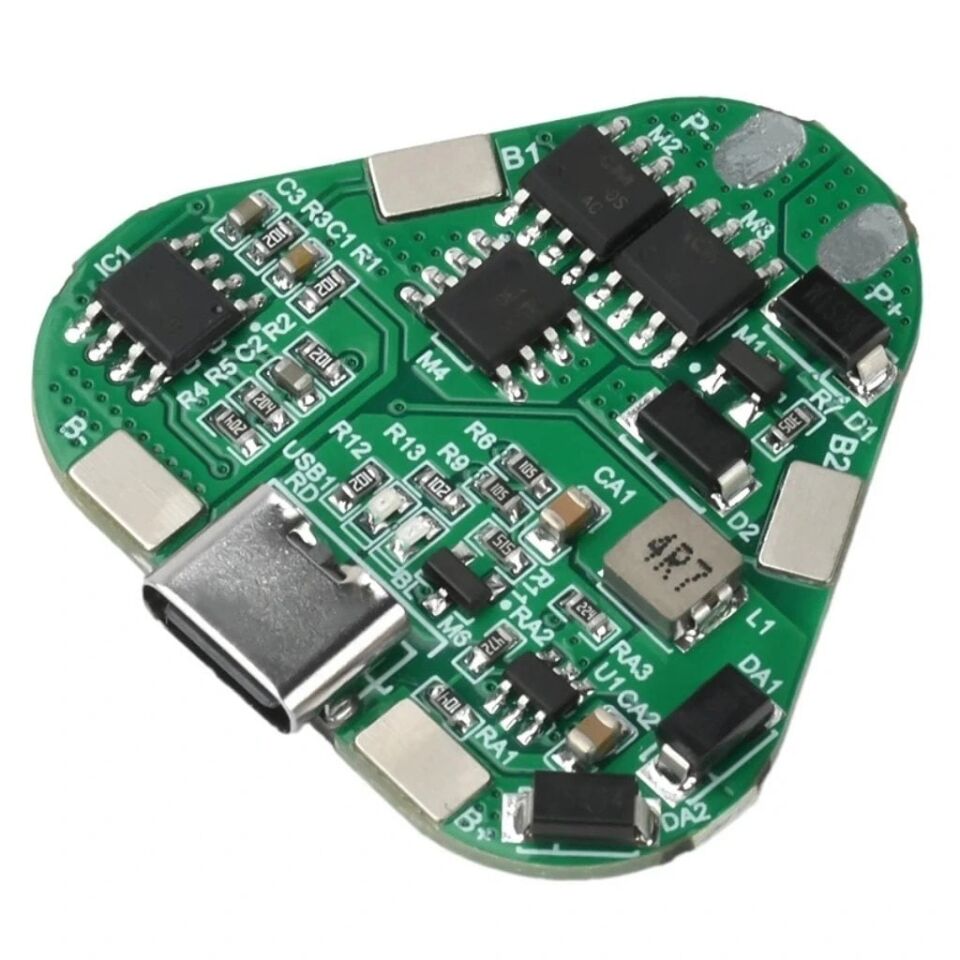

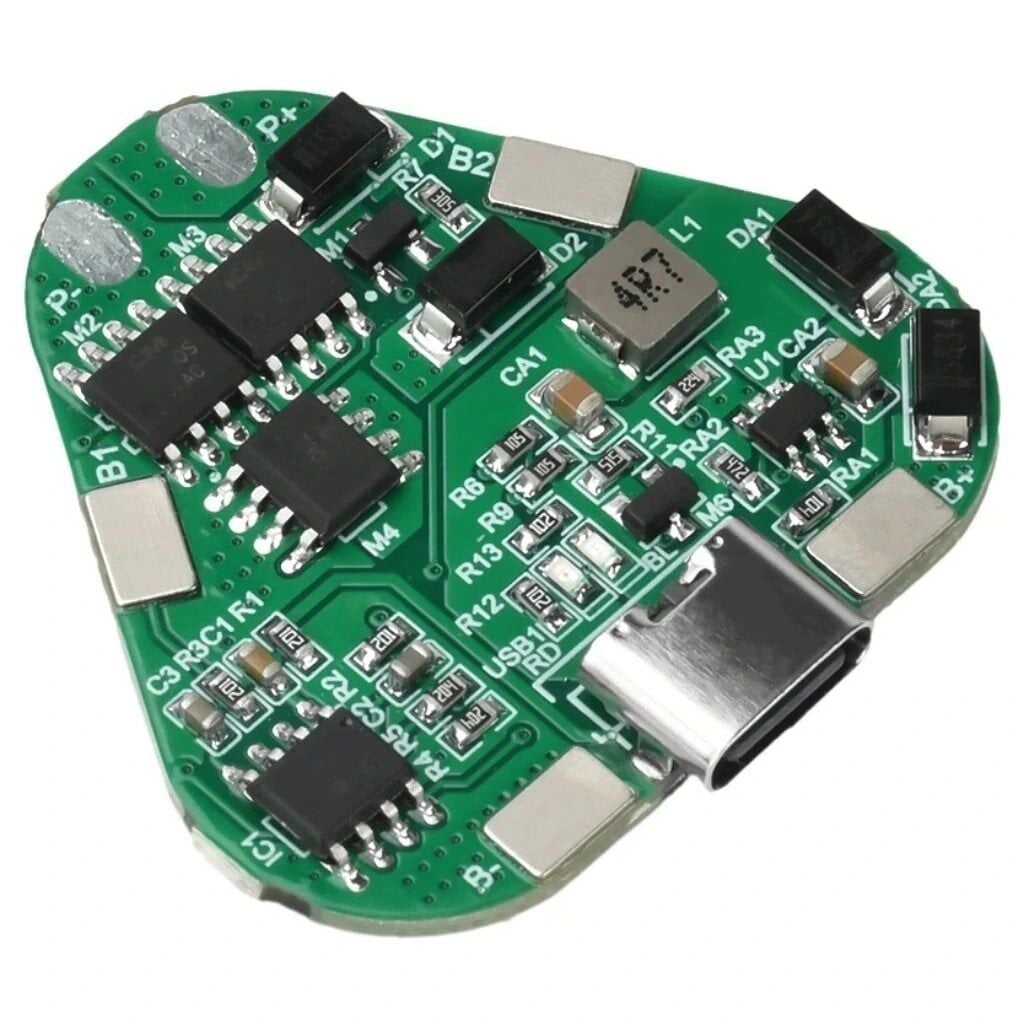

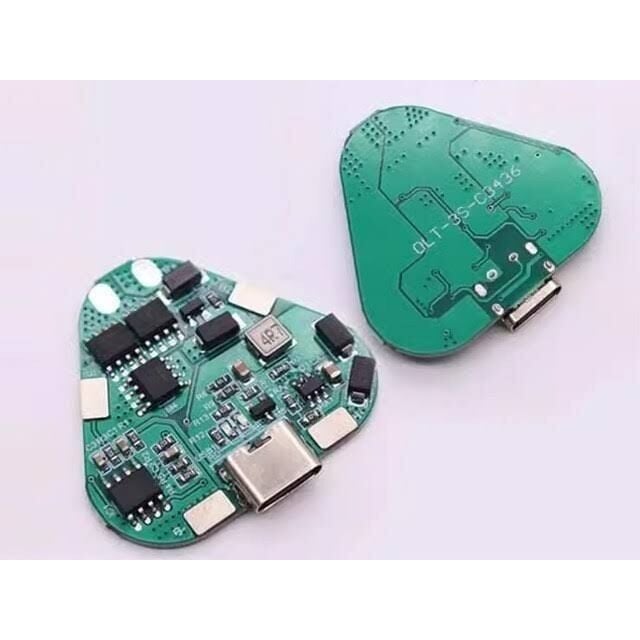

3S 20A 12.6V BMS 18650 Li-ion Type-C Şarjlı Batarya Koruma Kartı

Bu kart, üç adet 18650 Li-ion hücrenin seri bağlanmasıyla oluşan 3S (11,1V nominal / 12,6V tam şarj) batarya paketleri için tasarlanmış bir BMS (batarya yönetim) koruma kartıdır. Görevi, paket içindeki hücreleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı sürekli izlemek ve bu durumlardan biri oluştuğunda dahili anahtarlama elemanları üzerinden çıkışı otomatik olarak kesmektir. Kart üzerindeki Type-C giriş, pakete doğrudan USB üzerinden şarj verilmesine imkan tanır; böylece harici bir şarj devresi kurmaya gerek kalmadan 3S 18650 paketleri tek kart üzerinden hem korunur hem de şarj edilebilir. 20A sürekli akım kapasitesiyle, orta-yüksek akım çeken motorlu ve LED tabanlı taşınabilir sistemlerde, aynı zamanda hobi amaçlı DIY batarya paketlerinde güvenlik katmanı olarak kullanılmaya uygundur. Hazır pil paketi satın almak yerine kendi 18650 hücrelerini bir araya getirerek 3S sistem kuran kullanıcılar için kart, koruma ve şarj işlevlerini tek noktada topladığından ayrı ayrı devre tasarlama ihtiyacını ortadan kaldırır.

Teknik Özellikler

Öne Çıkan Özellikler

• 3S bağlı 18650 Li-ion paketlerinde hem koruma hem şarj işlevini tek kart üzerinde birleştirir, ayrı bir şarj devresi kurmaya gerek bırakmaz.
• Type-C giriş, pakete ayrı bir şarj devresi kurmadan doğrudan şarj verilmesini sağlar; şarj kaynağının kartın beklediği gerilime uygun olduğu kullanım öncesi doğrulanmalıdır.
• 20A sürekli akım kapasitesi, kısa süreli yüksek çekişli motor ve LED yüklerinde de rahat bir çalışma payı bırakır, ani yük artışlarında devrenin gereksiz yere kesilmesini engeller.
• Aşırı şarj ve aşırı deşarj eşiklerine ulaşıldığında çıkışı otomatik keserek hücrelerin ömrünü uzatır ve güvenli çalışma sınırlarının dışına çıkılmasını önler.
• Kısa devre ve aşırı akım algılandığında devreyi milisaniyeler içinde keserek hem kart hem de bağlı pil paketini olası hasardan korur.
• Koruma devreye girdikten sonra gerilim veya akım normal seviyeye döndüğünde kart otomatik olarak eski haline döner, elle sıfırlama veya müdahale gerektirmez.
• Küçük ve ince kart boyutu sayesinde 3S 18650 pil yuvası içine veya el feneri, lamba gibi dar gövdelerin içine kolayca yerleştirilebilir.

Kullanım Alanları

• El feneri, kamp lambası gibi 3S 18650 pilli aydınlatma gövdelerinde hem batarya koruma hem de Type-C üzerinden şarj devresi olarak kullanmak.
• Küçük elektrikli tornavida veya şarjlı el aletlerinde, kullanım sonunda pilin aşırı deşarj noktasına kadar boşalıp zarar görmesini önlemek.
• DIY taşınabilir güç kaynağı (power bank benzeri) projelerinde 12,6V çıkışlı 3S paketin hem şarj hem deşarj güvenliğini tek kart üzerinden sağlamak.
• Arduino tabanlı mobil robot ve araç projelerinde motor sürücüye giden 3S bataryayı ani akım artışlarına ve aşırı deşarja karşı korumak.
• RC araç ve model uçak gibi hobi projelerinde 18650 hücrelerden elde birleştirilen özel 3S paketleri, hazır Type-C girişi ile güvenli şekilde şarj etmek.
• Kamp veya saha ekipmanlarında güneş paneliyle dolan 3S 18650 yedek güç ünitelerinde ek bir koruma ve şarj yönetim katmanı olarak eklemek.
• Elektronik eğitim ve öğrenci projelerinde batarya yönetim sistemlerinin (BMS) çalışma mantığını göstermek amacıyla basit bir test düzeneği kurmak.

Bağlantı ve Kullanım

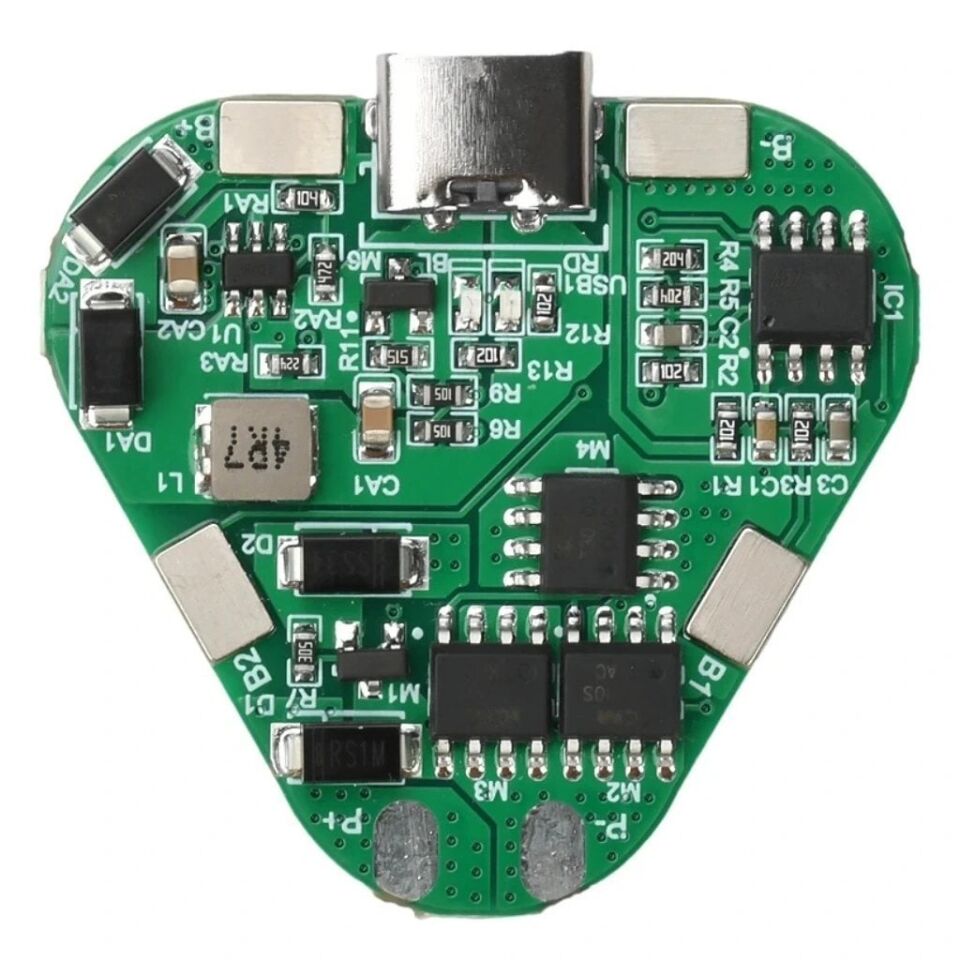

Kart üzerindeki B- / B1 / B2 / B+ uçları, üç 18650 hücrenin seri bağlantısıyla oluşturulan 3S pil paketine lehimlenir: B- ilk hücrenin eksi ucuna, B1 birinci ve ikinci hücrenin birleşim noktasına, B2 ikinci ve üçüncü hücrenin birleşim noktasına, B+ üçüncü hücrenin artı ucuna bağlanır; kart hücre gerilimlerini bu ara uçlar üzerinden ayrı ayrı izler. P+ ve P- uçları ise yükün (motor sürücü, LED devresi, güç kaynağı çıkışı vb.) veya harici bir şarj hattının bağlandığı taraftır ve sistemin geri kalanına giden korumalı çıkışı temsil eder. Pakete Type-C giriş üzerinden şarj vermek için uyumlu bir USB şarj kaynağı doğrudan bu porta takılır; kart, aşırı şarj eşiğine ulaşıldığında şarj akışını otomatik olarak keser. Yük tarafında ise P+ ve P- uçları cihazın güç girişine bağlanır ve çekilen akım 20A sınırını veya aşırı deşarj eşiğini aştığında kart çıkışı keserek hücreleri ve bağlı devreyi korur. İlk bağlantı yapılmadan önce B ve P uçlarının kesinlikle karıştırılmadığından, polaritenin doğru olduğundan ve lehim noktalarında kısa devreye yol açacak fazla lehim bulunmadığından emin olunmalıdır. Lehimleme sırasında kart üzerindeki bakır pedlerin aşırı ısınmasını önlemek için kısa süreli ve düşük güçlü bir havya ucu kullanılması, kablo uçlarının önceden kalaylanması işlemi kolaylaştırır.

Paket İçeriği

• 1 adet 3S 20A 12,6V BMS Type-C batarya koruma kartı

Dikkat Edilmesi Gerekenler

• Kart yalnızca 3S (üç hücre seri) bağlı 18650 Li-ion paketler içindir; farklı hücre sayısına (1S, 2S, 4S gibi) sahip paketlerle kullanıldığında hücreler koruma eşiklerinin dışında çalışabilir.
• B+/B- ve P+/P- uçları kesinlikle karıştırılmamalıdır; yanlış bağlantı karta ve/veya bataryaya kalıcı hasar verebilir, hatta güvenlik riski oluşturabilir.
• Şişmiş, hasarlı, dengesiz şarjlı veya birbirinden farklı yaşta/kapasitede hücrelerden oluşan paketlerle kullanılması önerilmez; bu tür paketlerde koruma eşikleri tek başına yeterli güvenliği sağlamayabilir.
• 20A sürekli akım sınırının uzun süre zorlanması kartta ve bağlantı kablolarında ısınmaya yol açabilir; yüksek akımlı kullanımda yeterli havalandırma sağlanmalı ve kablo kesiti akıma uygun seçilmelidir.
• Type-C girişine yalnızca uyumlu ve sağlam bir USB şarj kaynağı bağlanmalı, hasarlı kablo veya belirsiz kaynaklı adaptörlerle şarj edilmemelidir.
• Kart bir montaj kutusu, bağlantı kablosu veya JST konnektör içermez; harici bağlantılar kullanıcı tarafından lehimle yapılmalı ve lehimleme sırasında kartın diğer bölgelerine temas edilmemelidir.
• Kart nemli veya suya maruz kalabilecek ortamlarda açık şekilde kullanılmamalı, projede su geçirmez bir gövde veya kutu içine yerleştirilmesi önerilir.
