Orta Boy Breadboard - BB 400 Pin

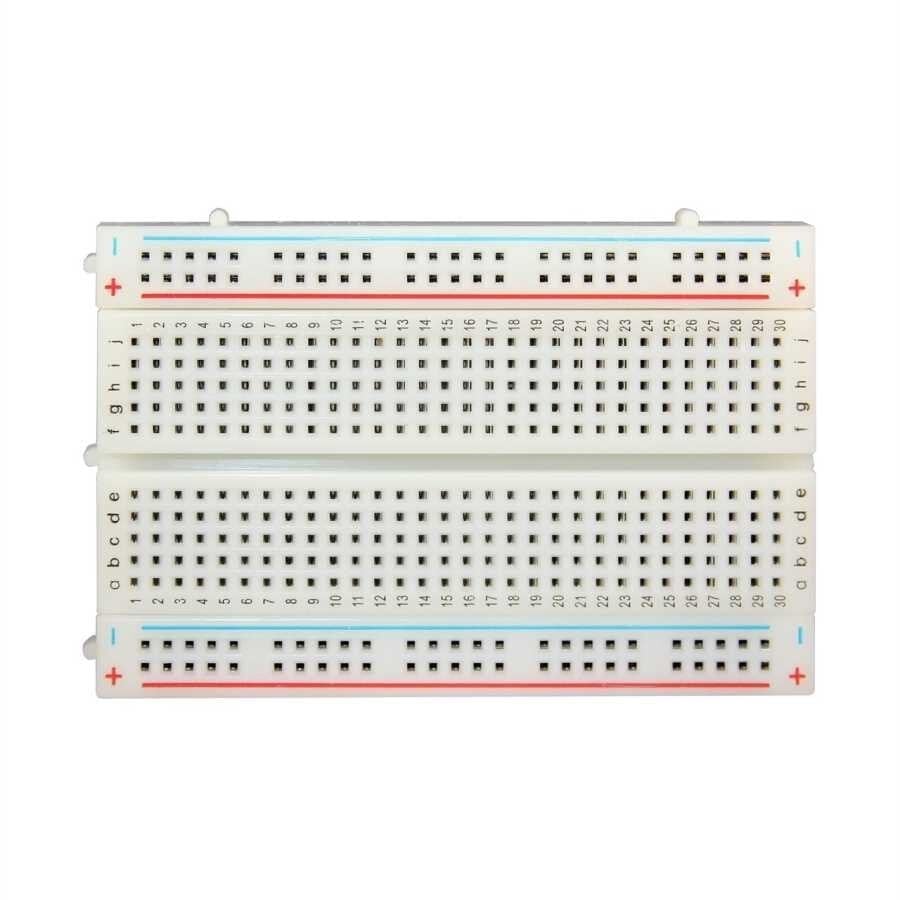

Orta boy breadboard (BB 400 Pin), elektronik devreleri lehim kullanmadan hızlıca kurup test etmek için tasarlanmış, 400 bağlantı noktasına sahip yarım boy bir prototipleme plakasıdır. İçindeki yaylı metal klipsler sayesinde jumper kablo, direnç, LED ve entegre bacağı gibi elemanlar deliklere bastırılarak takılır; aynı sütundaki noktalar birbirine elektriksel olarak bağlanır. Ortadaki ayırıcı kanal, DIP paketli entegrelerin iki sıra bacağını birbirinden izole eder. Üst ve alt kenarlardaki renkli güç hatları besleme ve toprak bağlantılarını devrenin geneline dağıtır. Arduino ile uyumlu 2,54 mm delik aralığı sayesinde devre fikri kalıcı lehim yapılmadan önce defalarca denenebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Lehim gerektirmeden devre kurmaya izin verir, bu sayede bir bağlantı hatalı çıktığında sökülüp saniyeler içinde yeniden denenebilir.
• 400 bağlantı noktası, birden fazla küçük entegre ve pasif elemanı aynı anda barındırabilecek genişlikte çalışma alanı sunar.
• Üst ve alt kenardaki renkli güç hatları sayesinde artı ve eksi uçlar kablo karmaşası içinde bile ilk bakışta ayırt edilir.
• Merkezi oluk, DIP paketli entegre devrelerin iki sıra bacağını farklı sütun bloklarına oturtarak yanlışlıkla kısa devre oluşmasını önler.
• ABS gövde ve yaylı metal kontaklar, sık sökme-takma işlemine dayanacak şekilde üretilmiştir.
• Standart 2,54 mm delik aralığı, Arduino, sensör kartları ve modüllerin pin header'larıyla ekstra adaptör gerekmeden doğrudan uyum sağlar.
• Kompakt boyutu masaüstünde az yer kaplar; çanta içinde taşınıp farklı ortamlarda prototipleme yapmaya uygundur, ayrıca sütun ve satırların numaralı/harfli etiketlenmesi kalabalık bir devrede belirli bir bağlantı noktasını tarif etmeyi kolaylaştırır.

Kullanım Alanları

• Arduino Uno ile bir sıcaklık sensörünü bağlayıp seri port üzerinden veri okuma denemeleri yapmak.
• Direnç ve LED'leri lehimsiz olarak birleştirip akım sınırlamalı basit bir gösterge devresi kurmak.
• Transistör tabanlı bir anahtarlama devresini kalıcı lehimlemeden önce doğru çalışıp çalışmadığını test etmek.
• Okulda veya kursta öğrencilerin devre elemanlarını tanıyıp seri-paralel bağlantı pratiği yapması.
• Bir mikrodenetleyici projesinde buton ve potansiyometreyi geçici olarak devreye ekleyip kullanıcı girişini test etmek.
• Küçük bir gerilim regülatörü modülünü kalıcı montaj öncesinde deneme devresine dahil ederek çıkış gerilimini ölçmek.
• Ultrasonik mesafe sensörü gibi modüllerin farklı bağlantı kombinasyonlarını hızlıca deneyip doğru pin dizilimini bulmak.

Bağlantı ve Kullanım

Breadboard üzerindeki her sütun, orta kanalın iki yanında beşer noktadan oluşan bloklar halinde iç kısımdan birbirine bağlıdır; bacağı bu sütuna takılan bir komponent, aynı sütundaki diğer deliklerle otomatik olarak elektriksel temas kurar. Üst ve alt kenarlardaki kırmızı işaretli hat besleme geriliminin artı ucuna, mavi/siyah işaretli hat ise toprak (GND) hattına ayrılır ve genellikle güç kaynağının veya Arduino'nun 5V/GND pinleri bu hatlara bağlanır. DIP paketli bir entegre yerleştirilirken bacakların iki farklı sütun bloğuna denk gelmesi için entegre, orta oluğun üzerine binecek şekilde konumlandırılır. Jumper kablolar ve komponent bacakları deliklere bastırılarak takılır, sökülürken düz bir hareketle çekilerek çıkarılır. Devrenin her noktasında aynı besleme gerilimine ihtiyaç duyulduğunda üst kenardaki (+) hattı ile alt kenardaki (+) hattı bir jumper kabloyla, üstteki (-) hattı ile alttaki (-) hattı ise ayrı bir jumper kabloyla köprülenir; artı ve eksi hatlar asla birbirine bağlanmaz, aksi halde kısa devre oluşur. Orta oluğun üst tarafındaki (a-e satırları) ve alt tarafındaki (f-j satırları) blok birbirinden elektriksel olarak bağımsızdır; iki blok arasında sinyal taşımak gerektiğinde orta oluğu aşan bir jumper kablo kullanılır ya da DIP paketli bir entegre doğrudan bu oluğun üzerine yerleştirilir. Komponent bacaklarının deliklere hafif bir dirençle, zorlanmadan oturması beklenir; aşırı güç uygulanması hem bacağı hem de içerideki kontak yayını zamanla zedeleyebilir.

Paket İçeriği

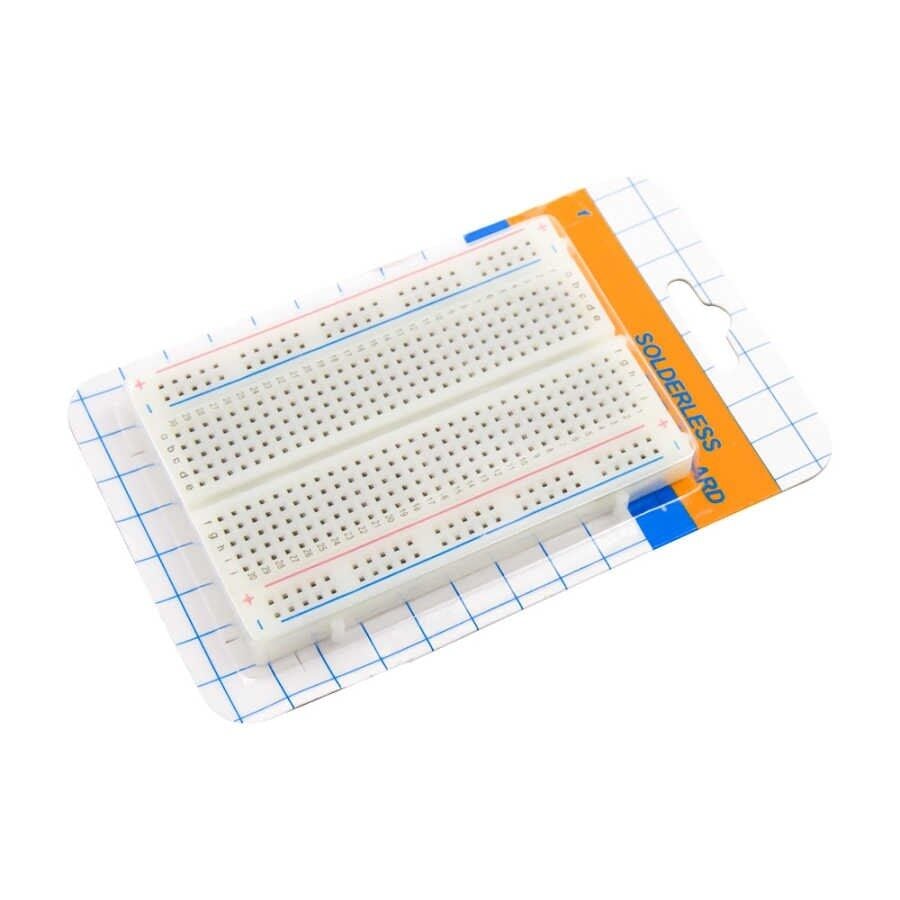

• 1 adet Orta Boy Breadboard (BB 400 Pin)
• Jumper kablo seti, güç kaynağı modülü ve devre elemanları pakete dahil değildir; ayrıca temin edilmesi gerekir.

Dikkat Edilmesi Gerekenler

• Breadboard içindeki kontaklar düşük akımlı sinyal ve deneme devreleri için tasarlanmıştır; yüksek akım çeken motor veya güç devrelerinde doğrudan kullanılmamalıdır.
• Kalın tel veya sık takılıp çıkarılan bacaklar zamanla kontak yaylarını gevşetip temas kesilmelerine ve devrenin ara ara çalışmamasına yol açabilir.
• Aynı sütuna farklı sinyal hatlarının yanlışlıkla bağlanması istenmeyen kısa devreye yol açabilir; bağlantı yapmadan önce sütun/satır düzeni dikkatle kontrol edilmelidir.
• Uygun olmayan kalınlıkta (aşırı kalın) tel veya pin zorla takılırsa delik içindeki metal kontak deforme olabilir ve o nokta bir daha sağlıklı temas etmeyebilir.
• Nem ve toz, breadboard içindeki metal kontaklarda zamanla oksitlenmeye yol açabilir; ürün kuru ve tozdan uzak bir ortamda saklanmalıdır.
• Güç kaynağı devreye bağlıyken bağlantı değiştirmek kısa devre ve komponent hasarı riski taşır; herhangi bir değişiklik yapmadan önce gücün kesilmesi, ayrıca devre söküldükten sonra plaka üzerinde unutulan kısa jumper parçalarının bir sonraki kurulumda yanlışlıkla devrede kalmaması için gözle kontrol edilmesi önerilir.
