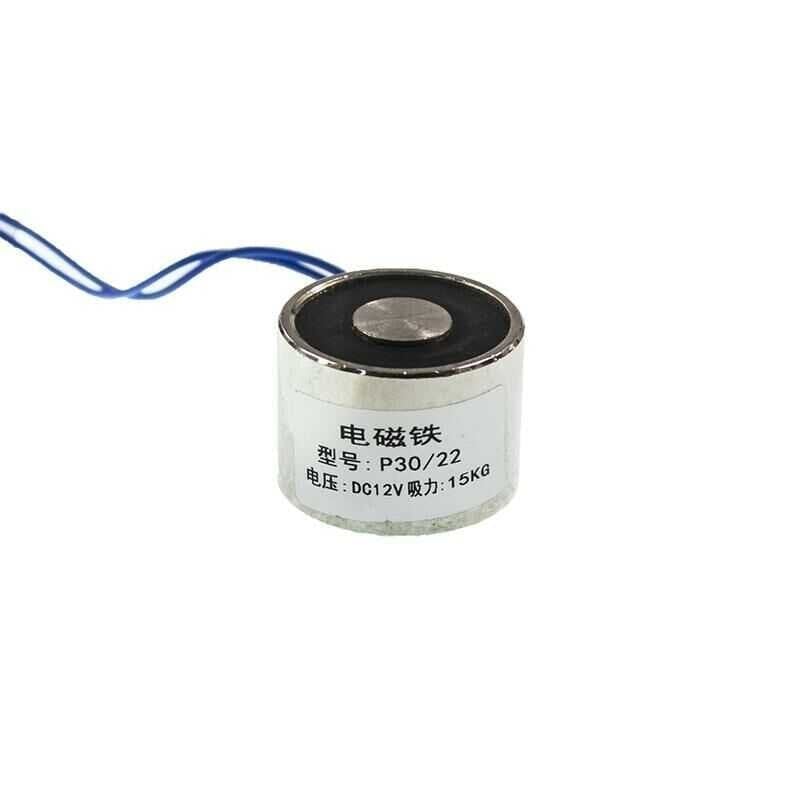

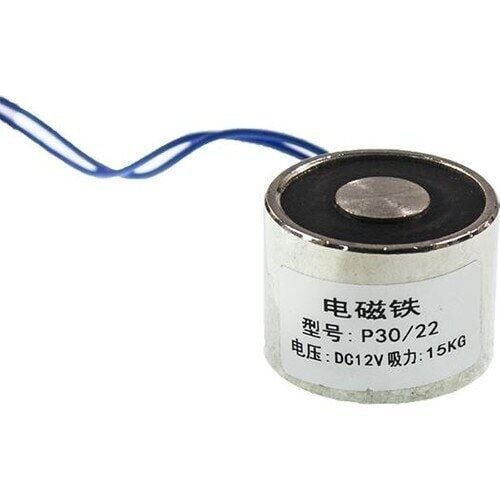

P30/22 12V Elektromıknatıs - 15kg Elektromıknatıs Tutucu

P30/22 12V Elektromıknatıs, üzerinden doğru akım (DC) geçtiğinde manyetik alan oluşturan ve düz, temiz bir çelik yüzeye tam temas ettiğinde 15 kg'a kadar tutma kuvveti üretebilen silindirik bir elektromıknatıstır. Kalıcı mıknatıslardan farklı olarak manyetik özelliğini yalnızca enerjilendirildiği sürece korur; güç kesildiği anda tutma kuvveti aniden ortadan kalkar. Bu davranış, kapı kilidi, güvenlik mekanizması, robotik tutucu ve otomasyon projelerinde uzaktan kumanda edilebilen bir tutma/bırakma elemanı olarak kullanılmasını sağlar. Gövdesindeki bobin, devreye 12V DC uygulandığında çekirdeği mıknatıslayarak ferromanyetik (demir/çelik) yüzeyleri üzerine çeker ve besleme kesilene kadar bu temas korunur. Mekanik bir kilit mekanizmasının aksine hareketli parçası olmadığı için aşınma riski düşüktür; devreye alma ve devreden çıkarma işlemi tamamen elektriksel olarak, bir röle veya anahtar üzerinden kontrol edilir. Bu sayede hem basit bir açma/kapama devresiyle hem de bir mikrodenetleyici tabanlı otomasyon sistemiyle birlikte kolayca kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 12V DC ile çalışır ve düz, temiz bir çelik yüzeye tam temas halinde 15 kg'a kadar tutma kuvveti sağlar.
• Kalıcı mıknatıs değildir; güç kesildiğinde tutma kuvveti aniden kaybolur, bu sayede kontrollü bırakma imkânı sunar.
• Bobin yapısı polariteye duyarlı olmadığından besleme uçları ters bağlansa bile bobine zarar vermez.

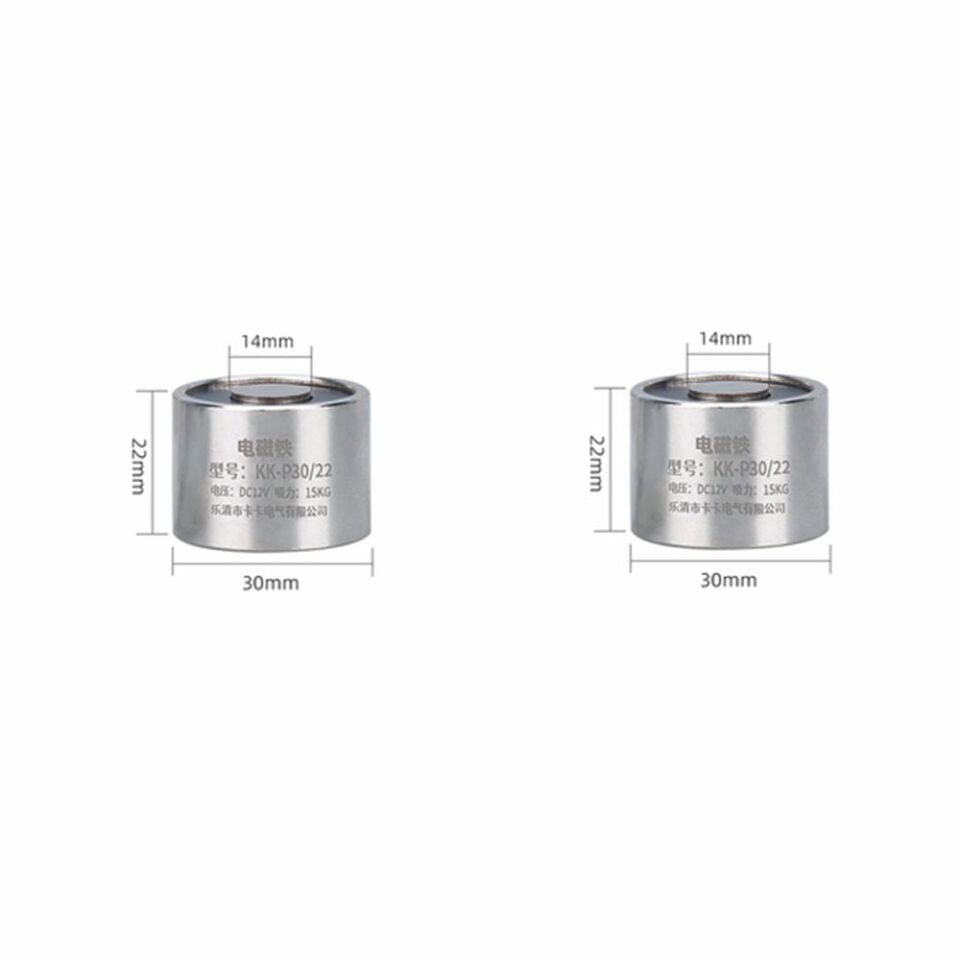

• Silindirik gövdesi ve montaj deliği/saplaması sayesinde sabit yüzeylere kolayca monte edilebilir.
• Sürekli (kesintisiz) enerjili çalışmaya uygun şekilde tasarlanmıştır, bu yüzden uzun süreli tutma gerektiren uygulamalarda kullanılabilir.
• Basit iki telli bağlantısı sayesinde röle, transistör veya MOSFET üzerinden bir mikrodenetleyici ile kolayca tetiklenebilir.
• Hareketli mekanik parçası bulunmadığından mandal veya kilit dili gibi aşınan bileşenlere kıyasla uzun ömürlü bir tutma çözümü sunar.

Kullanım Alanları

• Elektrikli kapı kilidi sisteminde, yetkili kart okutulduğunda elektromıknatısın enerjisi kesilerek kapının açılmasına izin vermek.
• Robot kol ucuna monte edilerek küçük çelik parçaların tutulup bir hat üzerinde belirli bir noktada bırakılmasını sağlamak.
• Güvenlik dolabı veya vitrin kapağını normalde enerjili tutarak kilitli konumda bırakmak, alarm tetiklendiğinde ise gücü keserek kilidi anında açmak.
• CNC tezgahı veya montaj tablasında işlenecek küçük bir metal parçayı geçici olarak sabit tutmak.
• Otomatik besleme hattında metal parçaları bir noktadan alıp konveyör bandı üzerine bırakan basit bir tutucu/bırakıcı mekanizma kurmak.
• DIY güvenlik projelerinde uzaktan kumanda veya mobil uygulama üzerinden röle tetikleyerek kapı ya da pencere tutucusunu açıp kapatmak.
• Sergi veya vitrin düzeneklerinde bir metal panelin normalde sabit durmasını sağlayıp, ziyaretçi etkileşimiyle (buton, sensör) anlık olarak serbest bırakmak.

Bağlantı ve Kullanım

Elektromıknatısın gövdesinden çıkan iki uçtan biri 12V DC güç kaynağının artı (+) ucuna, diğeri eksi (-) ucuna bağlanır; bobin polariteye duyarlı olmadığı için uçların yönü tutma kuvvetini etkilemez. Elektromıknatıs, çektiği akımı karşılayamayacak bir mikrodenetleyici çıkışına doğrudan bağlanmamalı; akım kapasitesi yeterli bir röle modülü veya NPN transistör/MOSFET anahtarlama devresi üzerinden beslenmelidir. Tipik bir röle bağlantısında, röle kontağının bir ucu güç kaynağının artı hattına, diğer ucu elektromıknatısın bir ucuna bağlanır; elektromıknatısın diğer ucu ise doğrudan kaynağın eksi hattına gider. Bobin endüktif bir yük olduğundan, sürücü transistörünü veya röle kontaklarını ani gerilim sıçramalarından korumak için elektromıknatısa paralel bağlanan bir flyback (koruma) diyodu kullanılması önerilir; tam tutma kuvvetine ulaşmak için ayrıca elektromıknatısın düz yüzeyinin, tutulacak çelik parçanın yüzeyine boşluksuz ve tam temas edecek şekilde konumlandırılması gerekir. Devreye ilk defa güç verilmeden önce bağlantı uçlarının kısa devre yapmadığından ve kablo yalıtımının sağlam olduğundan emin olunmalı, güç kaynağının elektromıknatısın çektiği akımı sürekli olarak karşılayabilecek kapasitede seçilmesine dikkat edilmelidir.

Paket İçeriği

• 1 x P30/22 12V Elektromıknatıs
• Gövdeden çıkan hazır bağlantı kabloları (2 uç)

Dikkat Edilmesi Gerekenler

• Ürünü belirtilen 12V DC gerilim dışında bir kaynakla, özellikle AC şebeke gerilimiyle çalıştırmayın; bu bobinin zarar görmesine ve güvenlik riskine yol açar.
• Tam 15 kg tutma kuvveti yalnızca düz, temiz ve pürüzsüz bir çelik/demir yüzeyle tam temas sağlandığında elde edilir; boya tabakası, pas veya en ufak bir boşluk tutma kuvvetini ciddi oranda düşürür.
• Elektromıknatısı uzun süre kesintisiz enerjili bırakmak bobinin ısınmasına neden olabilir; belirgin bir ısınma fark edilirse enerji kesilip soğumaya bırakılmalıdır.
• Elektromıknatısı hiçbir koşulda doğrudan mikrodenetleyici pinine bağlamayın; çektiği akımı karşılayabilen bir röle veya transistör/MOSFET üzerinden sürün ve bobine paralel bir flyback diyot ekleyerek sürücü elemanını gerilim sıçramalarından koruyun.
• Güç kesildiğinde tutma kuvveti aniden ortadan kalkacağından, ağır veya tehlikeli bir yükü askıda tutan uygulamalarda beklenmedik güç kesintilerine karşı ek bir güvenlik önlemi (mekanik kilit, yedek güç vb.) alınması önerilir.
• Elektromıknatısın çektiği akıma uygun kapasitede bir güç kaynağı ve sürücü devresi (röle/transistör) seçilmelidir; yetersiz kapasiteli kaynaklar tutma kuvvetinin düşmesine veya kaynağın aşırı ısınmasına yol açabilir.
• Ürün su ve neme karşı özel olarak korumalı değildir; nemli, ıslak veya dış mekan ortamlarında ek bir muhafaza olmadan kullanılması önerilmez.
• Sürekli titreşim veya darbe olan uygulamalarda tutma yüzeyinin temasını periyodik olarak kontrol edin; titreşim, temas yüzeyinde mikro boşluklara ve tutma kuvvetinde düşüşe yol açabilir.
