PAM8403 2 Kanal 3W Ayarlanabilir Mini Amplifikatör

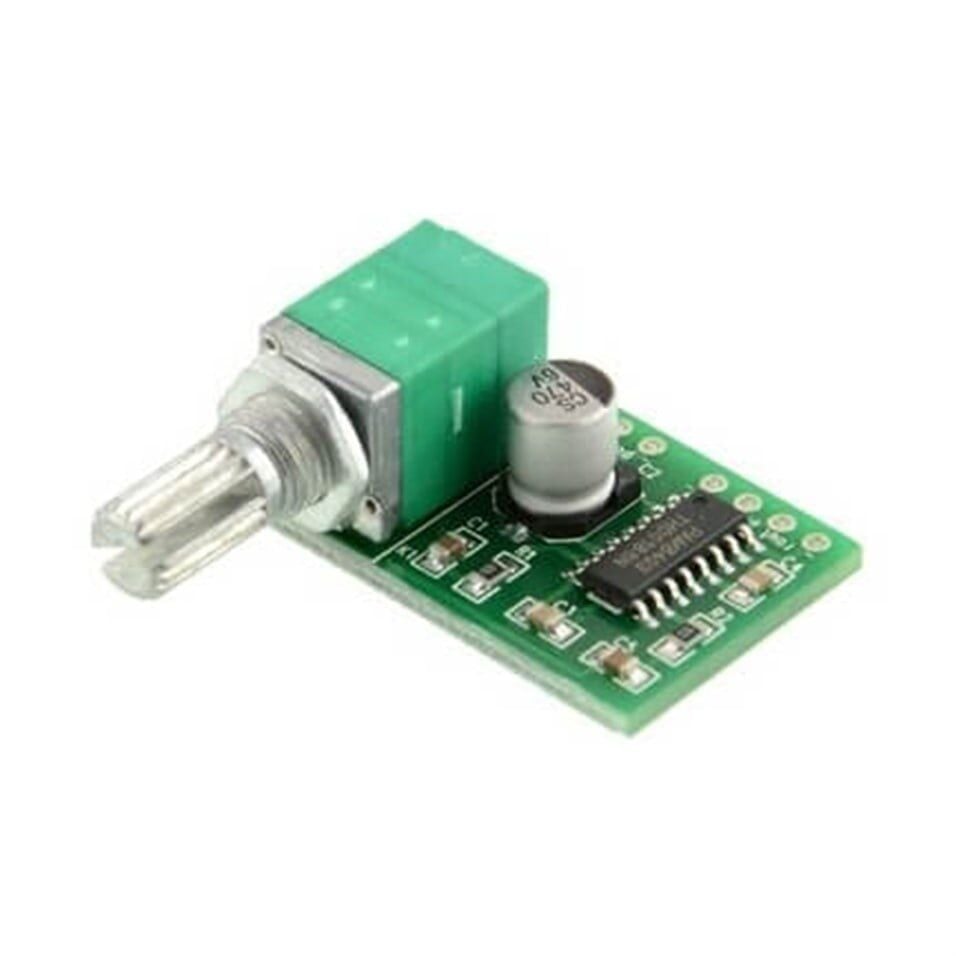

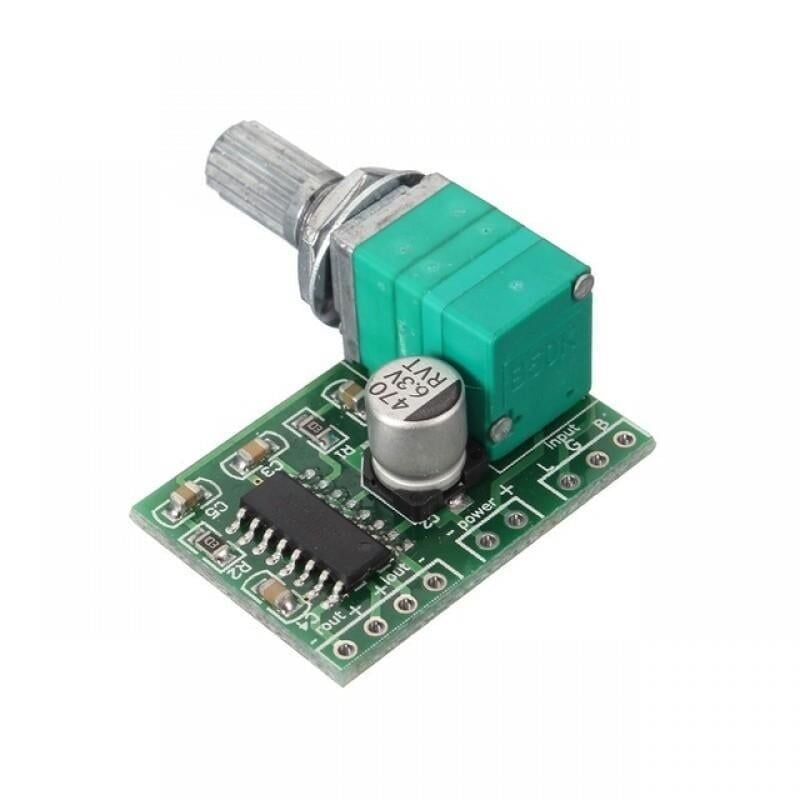

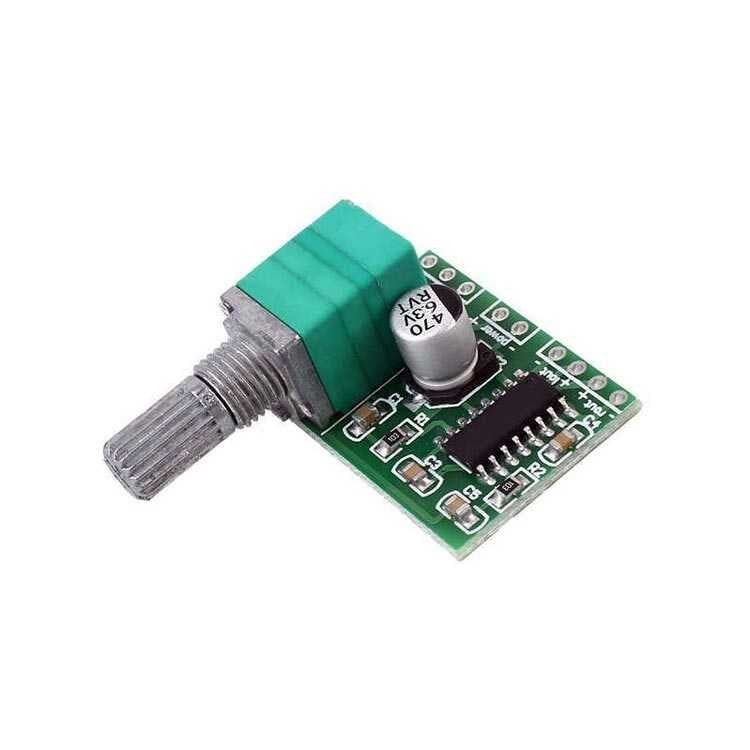

PAM8403 2 Kanal 3W Ayarlanabilir Mini Amplifikatör, Diodes Incorporated (eski adıyla Power Analog Microelectronics) üretimi PAM8403 entegresi üzerine kurulu, filtresiz D sınıfı bir ses güçlendirme kartıdır. Kart 2,5-5,5V DC besleme aralığında çalışır ve gelen stereo ses sinyalini (sol-sağ kanal) iki ayrı hoparlör çıkışına yükselterek aktarır. D sınıfı filtresiz mimari sayesinde çıkışta ayrı bir LC filtre devresi kurmaya gerek kalmaz, bu da yüksek verim ve düşük ısınma sağlar. Üzerindeki potansiyometre ile harici bir devre eklemeden ses seviyesi elle ayarlanabilir. Arduino, ESP32 veya Raspberry Pi gibi kartlardan gelen zayıf ses sinyalini küçük hoparlörlerde dinlenebilir seviyeye çıkarmak için kullanılır. D sınıfı çalışma prensibi, ses sinyalini yüksek frekanslı bir anahtarlama (PWM benzeri) darbe dizisine çevirip hoparlörü bu darbelerle sürmeye dayanır; bu sayede güç transistörleri sürekli açık/kapalı çalışır ve doğrusal amplifikatörlerdeki gibi sürekli akım geçişinden kaynaklanan ısı kaybı oluşmaz. Kartın küçük boyutu ve düşük gerilimle çalışabilmesi, onu hem masaüstü elektronik projelerinde hem de pille beslenen taşınabilir tasarımlarda pratik bir çözüm haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Filtresiz D sınıfı mimari sayesinde çıkışta ayrı bir LC filtre devresi kurmaya gerek kalmaz, kart doğrudan hoparlöre bağlanabilir ve tasarım basitleşir.
• 2,5-5,5V gibi geniş bir gerilim aralığında çalıştığı için USB güç bankası, 3 adet AA pilden oluşan bir pil kutusu (yaklaşık 4,5V) veya 5V adaptörle kolayca beslenebilir, ayrı bir gerilim regülatörü kurmaya gerek kalmaz.
• Üzerindeki potansiyometre ile ayrı bir ses kısma devresi veya yazılımsal ses kontrolü eklemeden, elle çevirerek ses seviyesi anında ayarlanabilir.
• Dahili kısa devre koruması ve termal kapatma sayesinde hatalı kablolamada veya aşırı yüklenmede entegre kendini korur, kalıcı hasar riski azalır.
• Açma/kapama anında oluşabilecek pop sesini bastıran devre sayesinde hoparlörden rahatsız edici çıtırtı veya cızırtı duyulmaz.
• Yaklaşık %90 verimlilik sunan D sınıfı yapısı, doğrusal (Class-AB) amplifikatörlere göre çok daha az ısınır, soğutucu gerektirmez ve pil ile çalışan devrelerde enerjiyi daha verimli kullanır.
• Küçük boyutu ve az sayıda bağlantı ucu sayesinde hobi projelerinde, kutu içi montajlarda ve taşınabilir ses devrelerinde az yer kaplar, prototip kartına kolayca entegre edilir.

Kullanım Alanları

• Arduino veya ESP32 ile hazırlanan bir masaüstü hoparlör projesinde, DAC modülünden veya PWM ses çıkışından gelen sinyali 4Ω hoparlöre güçlendirerek aktarmak.
• Raspberry Pi tabanlı bir müzik çalar veya dijital radyo projesinde 3,5mm ses çıkışını küçük stereo hoparlörlerle dinlenebilir hale getirmek.
• Taşınabilir pilli bir Bluetooth hoparlör kutusu yaparken, Bluetooth ses alıcı modülünün çıkışını 5V güç bankasıyla çalışan kompakt bir amplifikatör katına bağlamak.
• Maker fuarı veya okul projelerinde, buton basıldığında ya da sensör tetiklendiğinde kayıtlı bir ses efekti çalan düzenekte sinyali hoparlörü sürecek güce çıkarmak.
• Eski bir hoparlörü yeniden kullanarak basit bir masaüstü ses sistemi kurup, ses seviyesini kart üzerindeki potansiyometreden ayarlamak.
• Bir uyarı, bilgilendirme veya kapı zili sisteminde mikrodenetleyiciden gelen zayıf sesi hoparlörü sürecek seviyeye yükseltmek.
• İki ayrı hoparlörle stereo ses veren bir masa saati, oyuncak, robot ya da eğitim seti prototipinde ana ses katı olarak kullanmak.

Bağlantı ve Kullanım

Kartın VDD ve GND uçları 2,5-5,5V aralığındaki DC güç kaynağına (genellikle 5V) bağlanır; ters gerilim uygulanmamasına ve gerilimin 5,5V'u aşmamasına dikkat edilmelidir. Ses kaynağının sol ve sağ kanal çıkışları L ve R giriş uçlarına, sinyal toprağı ise kartın GND ucuna bağlanır; mono bir kaynak kullanılıyorsa aynı sinyal her iki girişe paralel verilebilir. Hoparlör çıkışları L(+)/L(-) ve R(+)/R(-) uçlarından alınır ve doğrudan 4Ω veya 8Ω hoparlöre bağlanır; bu uçlar arasında ayrıca bir kapasitör veya filtre kullanılmasına gerek yoktur, çıkışı doğrudan hoparlör kablosuna lehimlemek yeterlidir. Kart üzerindeki potansiyometre saat yönünde çevrildikçe ses seviyesi artar, ses kısma için ayrı bir devre veya yazılım eklemeye gerek kalmaz. İlk bağlantıda hoparlörü düşük ses seviyesinde devreye almak ve ardından potansiyometreyi yavaşça yükseltmek, olası ani sinyal tepmelerinden hoparlörü korur.

Paket İçeriği

• 1 adet PAM8403 2 Kanal 3W Ayarlanabilir Mini Amplifikatör kartı
• 1 adet ses seviyesi ayar potansiyometresi (kart üzerinde monteli, ayrıca sökülüp takılmaya gerek yok)
• Giriş ve çıkış bağlantı pinleri (kart üzerinde lehimli veya delikli, VDD, GND, L, R ve hoparlör çıkışları etiketli)

Dikkat Edilmesi Gerekenler

• Besleme gerilimini 5,5V'un üzerine çıkarmayın; taze (tam dolu) çoklu pil paketlerinin geriliminin bu sınırı aşabileceğini unutmayın, aşırı gerilim entegreyi kalıcı olarak zarar verebilir.
• VDD ve GND bağlantısını ters yapmayın; ters polarite koruma devresi olmayan bu tür küçük modüllerde kalıcı hasara yol açabilir.
• Hoparlör çıkış uçlarını (L+/L-, R+/R-) birbirine, toprağa veya kasaya kısa devre yapmayın; dahili kısa devre koruması olsa da uzun süreli kısa devre ısınmaya ve performans kaybına neden olabilir.
• Önerilen empedans aralığının (4Ω veya 8Ω) dışında çok düşük empedanslı hoparlör bağlamayın, bu hem ses kalitesini bozar hem de entegreyi normalden fazla ısıtarak yorar.
• Yüksek ses seviyesinde uzun süre çalıştırırken kartın ısınabileceğini unutmayın; kapalı ve dar bir kutu içine monte edecekseniz havalandırma boşluğu bırakın.
• Ses girişi ve hoparlör çıkışı kablolarını birbirine paralel ve yakın çekmeyin, aksi halde çıkışta uğultu veya gürültü (hum) duyulabilir; giriş kablosunu mümkün olduğunca kısa tutmak parazit riskini azaltır.
