PAM8403 Mini 5V Dijital Amplifikatör Kartı - Anahtar Potansiyometre

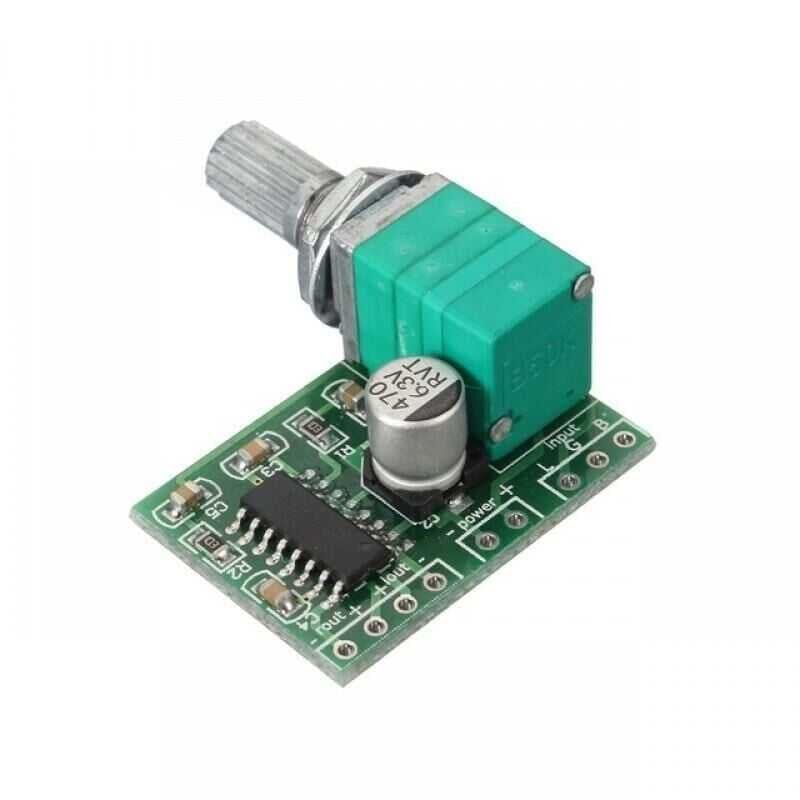

PAM8403 Mini 5V Dijital Amplifikatör Kartı, Class-D (dijital anahtarlamalı) çalışma prensibine sahip PAM8403 entegresi üzerine kurulu, stereo (2 kanal) bir ses güçlendirme modülüdür. Gelen düşük seviyeli ses sinyalini, entegrenin anahtarlamalı çıkış katı sayesinde ısı kaybı düşük şekilde yükseltir; bu nedenle aynı güçteki analog (AB sınıfı) amplifikatörlere göre daha az ısınır ve daha az enerji harcar. Kart üzerindeki çift kanallı potansiyometre hem ses seviyesini ayarlar hem de üzerindeki anahtar sayesinde devrenin gücünü kesip açar. Yaklaşık 5V besleme ile çalışır, harici filtre veya kazanç direnci gerektirmeden küçük hoparlörleri doğrudan sürebilir.
Teknik Özellikler
| Amplifikatör IC | PAM8403 (filtresiz, Class-D stereo dijital amplifikatör) |
| Çalışma gerilimi | DC 2,5V - 5,5V (tipik ve önerilen: 5V) |
| Çıkış gücü | 3W + 3W (5V besleme, 4Ω hoparlör, %10 THD+N'de); besleme gerilimi düştükçe elde edilebilen çıkış gücü de azalır |
| Kanal sayısı | 2 (stereo, sol/sağ bağımsız çıkış) |
| Sabit kazanç | 24 dB (harici kazanç direnci gerekmez, kazanç fabrika ayarlı sabittir) |
| Toplam harmonik bozulma (THD+N) | Yaklaşık %0,1 (1W çıkış seviyesinde, tipik değer) |
| Boşta akım tüketimi | Yaklaşık 4 mA (sinyal yokken, sessiz durumda) |
| Verimlilik | %90'a varan (tam çıkış gücüne yakın çalışmada, Class-D yapısının doğal avantajı) |
| Kapatma (shutdown) girişi | Entegre üzerinde mevcut; aktif-düşük SD pini ile devre dışı bırakılabilir |
| Açılış/kapanış gürültüsü | PAM8403'ün "pop ve click gürültüsüz" tasarımı sayesinde kart enerjilenirken/kesilirken hoparlörden çat sesi gelmez |
| Çıkış gücü (8Ω yük ile) | Yaklaşık 2W + 2W (5V besleme, 8Ω hoparlör, %10 THD+N'de) |
| Sinyal/gürültü oranı (SNR) | Yaklaşık 90 dB (tipik değer) |
| Önerilen hoparlör empedansı | 4Ω - 8Ω |
| Ses seviyesi kontrolü | Çift kanallı (stereo) anahtarlı potansiyometre; aynı zamanda güç anahtarı görevi görür |
| Giriş bağlantısı | 3,5 mm stereo hat girişi veya kart üzerindeki L/R/GND pedleri |
| Koruma özellikleri | PAM8403 üzerinde kısa devre ve aşırı sıcaklık (termal) koruma |
| Çalışma sıcaklığı | -40°C ile +85°C arası (entegre için nominal aralık) |
Öne Çıkan Özellikler
- Class-D (dijital anahtarlamalı) yapısı sayesinde aynı çıkış gücündeki analog amplifikatörlere göre çok daha az ısınır ve verimliliği %90'a varmaktadır.
- PAM8403 entegresi harici kazanç direnci gerektirmeden sabit 24 dB kazanç sağladığı için ek devre elemanına gerek kalmaz ve montaj basitleşir.
- Filtresiz (filter-free) çıkış mimarisi sayesinde klasik Class-D amplifikatörlerde gerekli olan, bobin ve kondansatörlerden oluşan çıkış LC filtresine ihtiyaç duymaz; hoparlör doğrudan çıkış uçlarına bağlanır.
- Çift kanallı anahtarlı potansiyometre ile hem ses seviyesi tek bir kolla ayarlanır hem de kart aynı potansiyometre üzerinden açılıp kapatılabilir.
- Sinyal yokken çektiği akım çok düşük olduğu için pil veya akü ile beslenen taşınabilir projelerde gereksiz enerji tüketimini azaltır.
- Entegre üzerindeki kısa devre ve aşırı sıcaklık koruması, hoparlör çıkışında oluşabilecek anlık hatalarda kartın zarar görme olasılığını düşürür.
- Kart açılırken veya kapanırken hoparlörden istenmeyen çat/pop sesi çıkmaz, bu da kullanım sırasında daha temiz bir deneyim sağlar.
Kullanım Alanları
- Arduino veya Raspberry Pi ile hazırlanan bir ses projesinde, DFPlayer Mini gibi bir MP3 modülünden gelen düşük seviyeli sesi küçük bir hoparlörü sürecek güce yükseltmek.
- Masaüstü bilgisayarın veya telefonun 3,5 mm kulaklık çıkışını, proje kutusu içine yerleştirilmiş mini stereo hoparlörlerle dinlemeye uygun hale getirmek.
- Elektronik atölye ortamında bir test sinyali üretecinden veya devre çıkışından gelen sesi kulakla kontrol edebilmek için geçici bir güçlendirici olarak kullanmak.
- Maket, oyuncak veya interaktif sergi projelerinde önceden kaydedilmiş ses efektlerini veya anonsları küçük hoparlörden çalmak.
- Kamp veya bisiklet gibi taşınabilir düzeneklerde pilden beslenen mini stereo hoparlör sistemi kurmak.
- Kapı zili, alarm veya uyarı devrelerinde bir mikrodenetleyicinin ürettiği tonu duyulabilir seviyeye çıkarmak.
- Buton panelli etkileşimli bir kontrolcü veya oyun düzeneğinde, her tuşa basıldığında farklı bir kısa ses efektini hoparlörden çalmak.
Bağlantı ve Kullanım
Kartın besleme girişine (VCC ve GND uçlarına) 2,5V-5,5V aralığında, tercihen 5V DC gerilim uygulanır; bu gerilim genellikle bir USB güç kaynağından veya uygun bir pil/akü grubundan sağlanır. Ses kaynağı (telefon, bilgisayar, DFPlayer Mini gibi bir MP3 modülü) 3,5 mm jaka ya da kart üzerindeki L/R/GND giriş pedlerine lehimlenerek veya jak kablosuyla bağlanır. Çıkış tarafında sol ve sağ kanal terminalleri doğrudan 4Ω-8Ω empedanslı hoparlörlere bağlanır; hoparlör kablolarının birbirine veya metal bir yüzeye temas ederek kısa devre yapmamasına dikkat edilmelidir. Ses kaynağı ile amplifikatör kartının GND uçlarının ortak bir noktada birleştirilmesi, sinyalde oluşabilecek gürültü ve uğultuyu azaltmaya yardımcı olur. Kart üzerindeki pin başlıkları genellikle VCC, GND, L (sol kanal) ve R (sağ kanal) olarak etiketlenir; bağlantı yapmadan önce bu etiketleri kontrol etmek yanlış kutuplama veya kanal karışıklığını önler. Kart üzerindeki potansiyometre çevrildiğinde önce dahili anahtar devreye girip besleme sağlanır, ardından çevirmeye devam edildikçe ses seviyesi kademeli olarak artar.
Paket İçeriği
- 1 adet PAM8403 mini dijital amplifikatör kartı (devre kartı üzerindeki tüm bileşenler fabrikada monteli halde teslim edilir)
- Kart üzerinde fabrika montajlı, aynı zamanda güç anahtarı görevi gören çift kanallı ses seviyesi potansiyometresi
Dikkat Edilmesi Gerekenler
- Besleme gerilimini 5,5V'un üzerine çıkarmayın; PAM8403 entegresi bu sınırın aşılması durumunda kalıcı olarak zarar görebilir ve garanti dışı kalabilir.
- Hoparlör çıkış uçlarını birbirine veya toprağa (GND) kısa devre etmeyin; entegre üzerinde koruma bulunsa da sürekli kısa devre entegreyi aşırı ısıtıp bozabilir.
- Önerilenden daha düşük empedanslı (4Ω'un altında) hoparlör bağlamayın; bu hem ses kalitesini bozar hem de entegrenin aşırı ısınarak termal korumaya girmesine yol açabilir.
- Kartı nemden ve iletken metal yüzeylerle temastan koruyun, alt yüzeydeki lehim noktaları açıkta olduğu için istenmeyen kısa devre riski taşır.
- Ses kaynağının çıkış seviyesi çok yüksek verilirse girişte kırpılma (clipping) oluşabilir ve seste bozulma duyulabilir; gerekirse seviyeyi kaynak cihazdan da kısmak gerekir.
- Kartı ilk çalıştırırken potansiyometreyi düşük seviyede tutup kademeli olarak artırın; ani yüksek ses seviyesi hem hoparlöre hem de dinleyene rahatsızlık verebilir.
