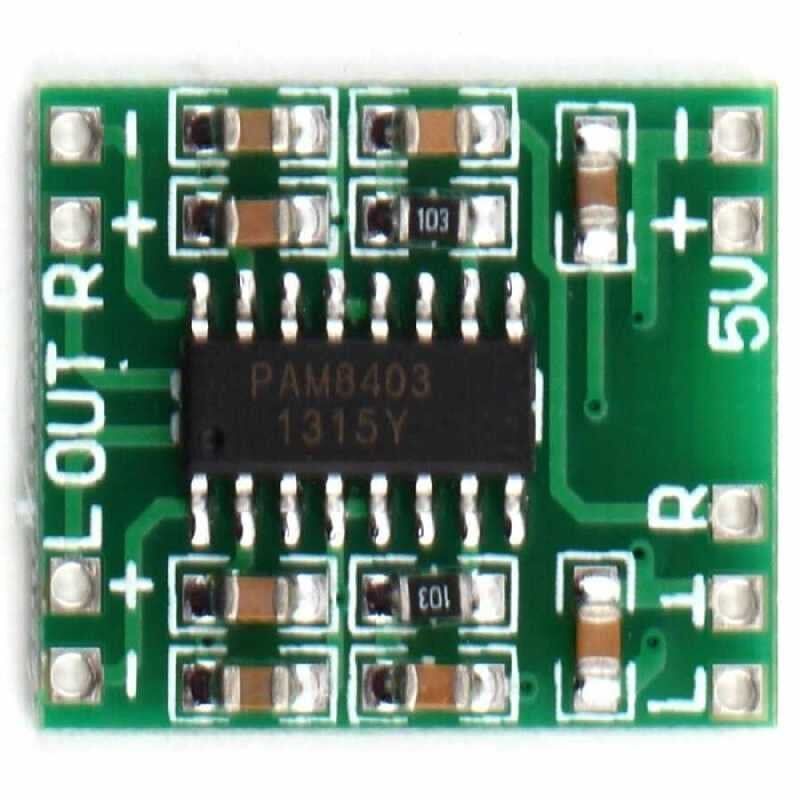

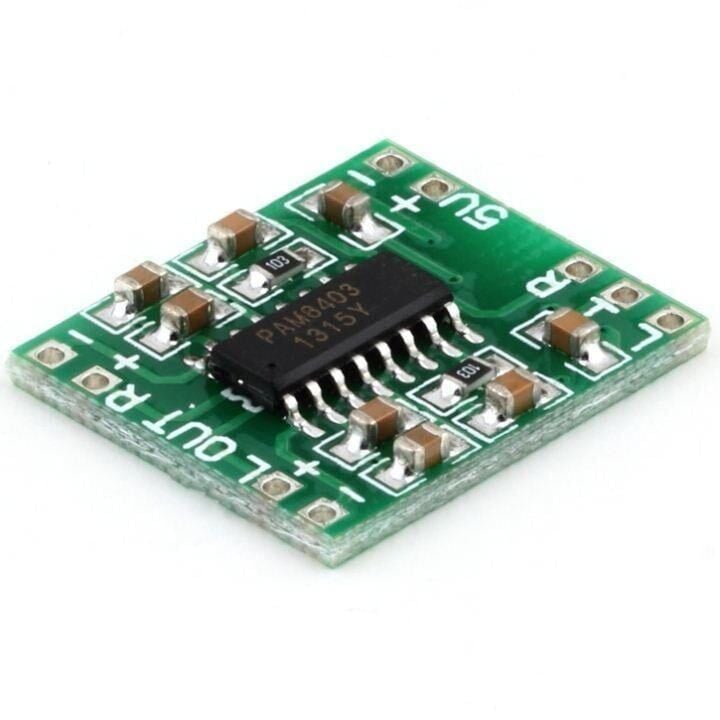

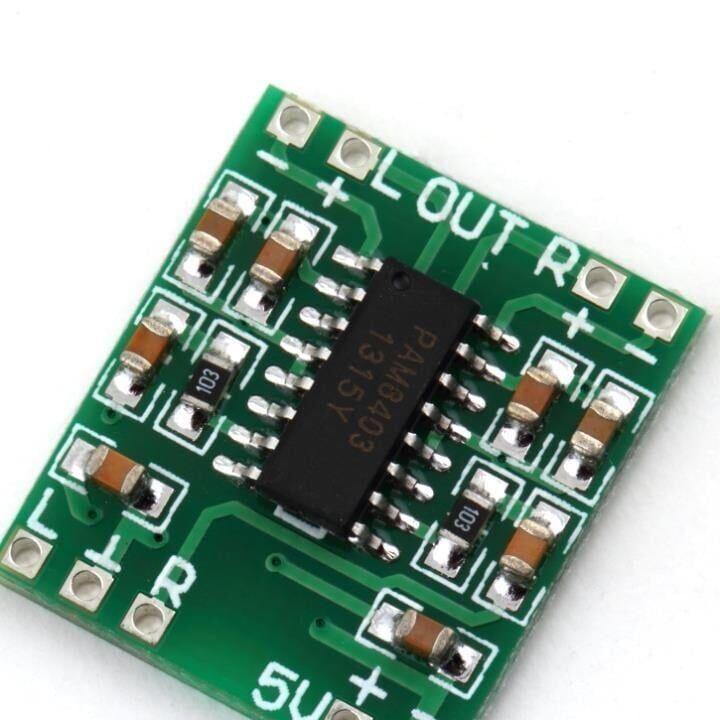

PAM8403 Mini Dijital Amplifikatör

PAM8403 Mini Dijital Amplifikatör, Diodes Incorporated tarafından üretilen PAM8403 entegresi etrafında tasarlanmış, D sınıfı (dijital anahtarlamalı) bir ses yükseltme kartıdır. Klasik analog amplifikatörlerin aksine çıkış katını yüksek frekansta anahtarlayarak çalışır; bu sayede enerjinin büyük bölümünü ısı olarak değil ses gücüne çevirir ve harici bir soğutucuya ihtiyaç duymaz. Kart, stereo (2 kanal) ses sinyalini doğrudan küçük/orta boy hoparlörleri sürebilecek seviyeye yükseltir. Düşük gerilimle çalışması, küçük boyutu ve harici çıkış filtresi gerektirmeyen (filtresiz) topolojisi sayesinde pilli veya USB beslemeli taşınabilir hoparlörlerden masaüstü ses sistemlerine, radyo devrelerinden DIY ses projelerine kadar geniş bir kullanım alanı bulur. Entegrenin dahili olarak sabit kazançla çalışması ve harici gain direnci gerektirmemesi, devre tasarımını basitleştirir. Dış komponent sayısının azlığı hem kart boyutunu küçültür hem de montaj sonrası arıza olasılığını düşürür; bu da PAM8403'ü hobi elektroniği ve eğitim projelerinde en çok tercih edilen ses yükseltici entegrelerden biri hâline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• PAM8403 entegresinin D sınıfı anahtarlamalı yapısı sayesinde düşük ısınma ile yüksek verimli ses yükseltme sağlar.
• Filtresiz (filter-free) çıkış topolojisi, çıkışta ayrı bir bobin/kondansatör filtre devresine gerek bırakmaz ve kartı küçük tutar.
• 2,5V ile 5,5V arasında geniş bir gerilim aralığında çalışabildiği için hem 3,7V lityum pil hem de 5V USB kaynaklarıyla beslenebilir.
• Stereo (2 kanal) çıkışı ile sol ve sağ hoparlörü aynı anda, bağımsız kanallardan sürebilir.
• Sabit dahili kazanç yapısı, ek direnç veya potansiyometre hesaplaması yapmadan doğrudan devreye entegre edilebilmesini sağlar.
• Küçük boy PCB tasarımı, sınırlı iç hacme sahip taşınabilir hoparlör ve kutu içi projelere kolay yerleştirme imkânı tanır.
• Dahili kısa devre ve aşırı sıcaklık koruması, çıkış hattında oluşabilecek anlık bir hatada entegrenin kendini korumasına yardımcı olur.

Kullanım Alanları

• Tek hücreli lityum pil ile beslenen taşınabilir Bluetooth veya kablolu mini hoparlör kutularında ses katı olarak kullanmak.
• Raspberry Pi, Arduino veya tek kart bilgisayar tabanlı bir ses/müzik projesinde, ses kartı çıkışını doğrudan hoparlöre yükseltmek.
• Masaüstü bilgisayar veya telefonun 3,5 mm ses çıkışına bağlanan küçük stereo masaüstü hoparlör setleri yapmak.
• Model maket, oyuncak veya interaktif sergi düzeneklerinde önceden kaydedilmiş ses/efekt dosyalarını hoparlörden çalmak.
• Radyo alıcısı, kayıt cihazı gibi düşük güçlü ses kaynaklarının çıkışını dinlenebilir seviyeye yükseltmek.
• Atölye/laboratuvar ortamında hızlı bir prototipte ses geri bildirimi (alarm, uyarı sesi, ölçüm sonucu seslendirme) eklemek.
• Bitki sulama, kapı zili veya güvenlik sistemi gibi mikrodenetleyici tabanlı bir projede önceden kaydedilmiş sesli uyarıyı hoparlörden duyurmak.

Bağlantı ve Kullanım

Kartın besleme girişine 2,5V-5,5V aralığında, kutuplaması doğru bir DC kaynak (çoğu uygulamada 5V) bağlanır; ters kutuplu besleme entegreye zarar verebileceğinden + ve - uçlarına dikkat edilmelidir. Ses girişine, telefon, bilgisayar veya ses kartı gibi bir kaynağın sol (L), sağ (R) ve ortak toprak (GND) hatları bağlanır; giriş hattının kısa ve varsa ekranlı kablo ile çekilmesi gürültüyü azaltır. Çıkış uçlarına ise önerilen empedans aralığındaki (4Ω-8Ω) iki hoparlör bağlanır; her kanalın çıkışı yalnızca kendi hoparlörüne gitmeli, iki kanal çıkışı birbirine veya ortak bir noktaya kısa devre edilmemelidir. Kartta bir susturma/aktif etme (shutdown, SD) hattı bulunuyorsa bu hat besleme seviyesine çekilerek amplifikatör aktif tutulur; boşta bırakılması bazı modüllerde çıkışın sessiz kalmasına yol açabilir. Besleme hattına, özellikle uzun kablolarla beslenen kurulumlarda, güç kaynağına yakın bir yere ek bir baypas kondansatörü eklemek besleme geriliminde oluşabilecek dalgalanmayı azaltıp ses kalitesini iyileştirir. Anahtarlamalı (Class-D) çıkış filtresiz olduğundan hoparlör kablolarının kısa tutulması ve güç/motor gibi gürültü kaynaklarından uzak döşenmesi, olası elektromanyetik girişimi ve duyulabilir hışırtıyı azaltır. Giriş, mikrofon gibi çok zayıf sinyaller için değil, telefon/bilgisayar ses çıkışı gibi hat seviyesindeki (line-level) kaynaklar için tasarlandığından, doğrudan bir mikrofon bağlanması yeterli ses seviyesi vermeyebilir.

Paket İçeriği

• 1 x PAM8403 Mini Dijital Amplifikatör Kartı
• Ayrı bir güç kablosu, ses kablosu, hoparlör veya kullanım kılavuzu pakete dahil değildir; kart tek başına gönderilir.

Dikkat Edilmesi Gerekenler

• Besleme gerilimini 5,5V üzerine çıkarmayın; PAM8403 entegresinin mutlak maksimum gerilim sınırı aşıldığında kalıcı hasar oluşabilir.
• Besleme uçlarını ters bağlamayın; ters polarite entegreyi ve karttaki diğer bileşenleri geri dönüşsüz şekilde bozabilir.
• Çıkışa 4Ω'un altında empedansa sahip hoparlör bağlamayın; önerilenin altındaki yük, entegrenin aşırı akım çekmesine ve ısınmasına neden olabilir.
• Sol ve sağ kanal çıkışlarını birbirine veya ortak bir hatta kısa devre etmeyin; filtresiz Class-D çıkışlarda bu tür bir bağlantı hasara yol açabilir.
• Kartı sürekli yüksek ses seviyesinde ve havalandırması zayıf kapalı bir kutu içinde uzun süre çalıştırmak, sınırlamalı korumanın devreye girip sesin kısılmasına veya kesilmesine neden olabilir.
• Giriş ve çıkış kablolarını mümkün olduğunca kısa tutup güç hattından ayrı yönlendirmek, ses sinyaline karışabilecek gürültü ve hum sesini azaltır.
