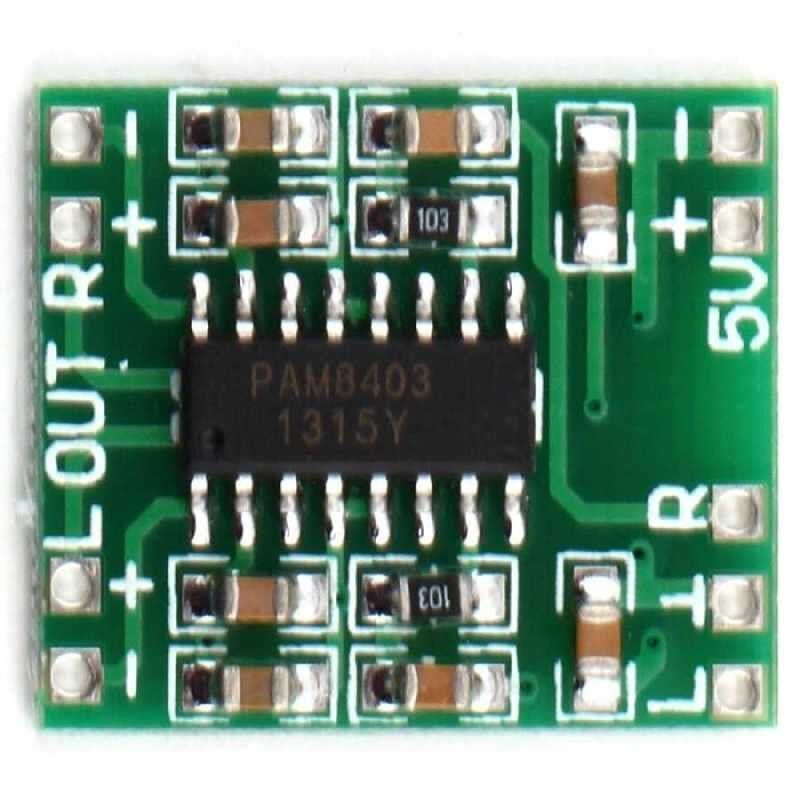

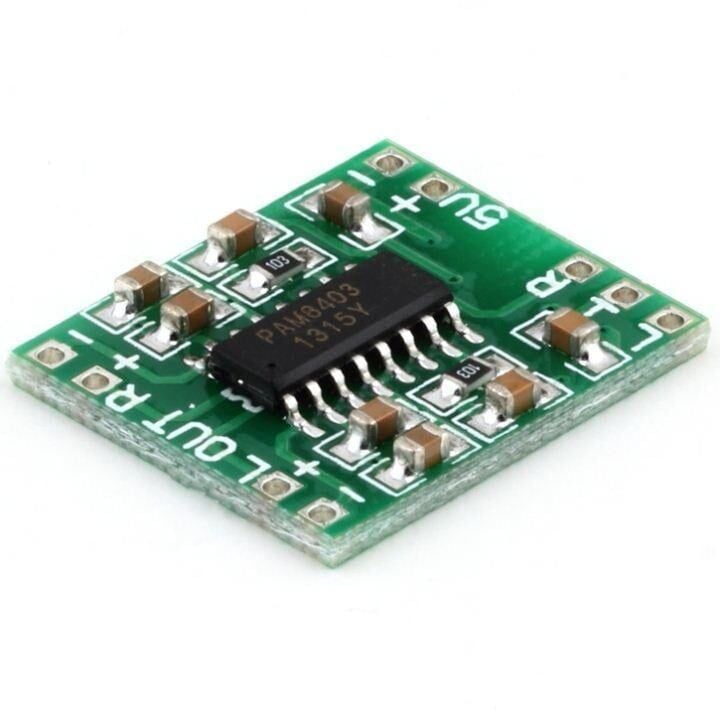

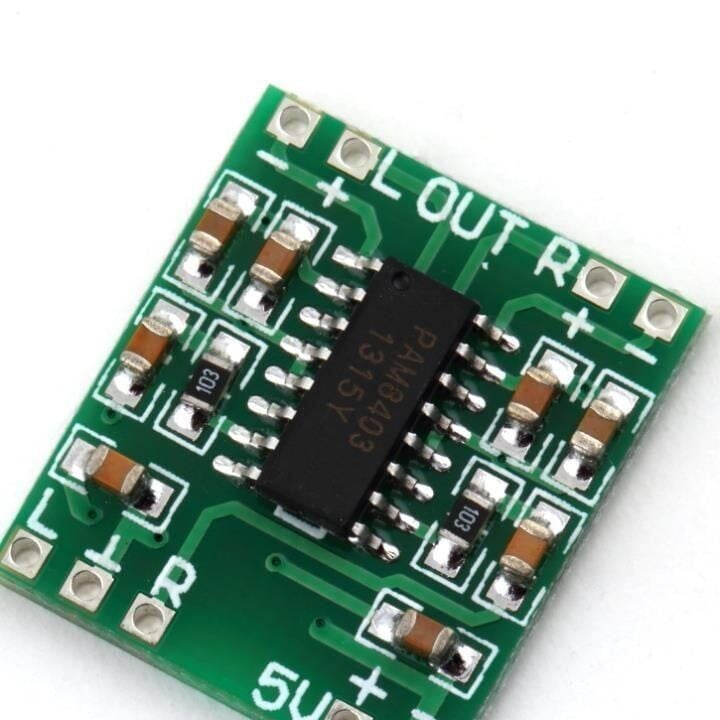

PAM8403 Mini Dijital Ses Yükseltici

PAM8403 Mini Dijital Ses Yükseltici, Diodes Incorporated tarafından üretilen PAM8403 entegresini temel alan, 2 kanallı (stereo) bir Class-D ses amplifikatör kartıdır. Class-D mimarisi, sesi analog değil yüksek frekansta anahtarlama yoluyla yükselttiği için düşük ısınma ve yaklaşık %90 verim sağlar; bu sayede kart harici bir ısı emiciye ihtiyaç duymaz. Entegre 2,5V-5,5V arasında çalıştığından pil, USB veya küçük bir adaptörle beslenebilir. Filtresiz çıkış yapısı sayesinde ek bir filtre veya kuplaj kondansatörü olmadan 4-8 Ω'luk bir hoparlör doğrudan bağlanabilir; sabit dahili kazancı ile telefon, bilgisayar gibi kaynaklardan gelen zayıf sinyalleri hoparlörü sürecek güce yükseltir.

Teknik Özellikler

Öne Çıkan Özellikler

• Class-D mimarisi sayesinde enerjinin büyük bölümü ısıya değil sese dönüşür ve verim yaklaşık %90 seviyesine ulaşır.
• Filtresiz çıkış tasarımı, çıkışa ayrı bir bobin-kondansatör filtresi eklemeden hoparlörün doğrudan bağlanmasına imkan tanır.
• 2,5V ile 5,5V arasındaki geniş besleme aralığı, kartın pil, USB veya küçük adaptörlerle çalıştırılabilmesini sağlar.
• Dahili sabit kazanç, harici direnç veya ek ayar elemanı eklemeden kararlı bir çıkış seviyesi sunar.
• Düşük boşta akım tüketimi sayesinde pil ile beslenen taşınabilir projelerde enerji tasarrufu sağlanır.
• PAM8403 entegresinde SD (shutdown) girişi bulunur; bu ucun kart üzerinde dışarı çıkarılıp çıkarılmadığı modele göre değişir. Ayrıca köprü (BTL) çıkış yapısı sayesinde çıkışta ayrı bir kuplaj kondansatörüne ihtiyaç duyulmaz, bu da devre kartını sadeleştirir.
• Az sayıda dış bileşen gerektiren küçük entegre paketi, kartın minik boyutlarda tasarlanmasına olanak tanır. Dahili kısa devre ve aşırı ısınma koruma devreleri ise hatalı bağlantı veya aşırı yüklenme durumlarında entegreyi korumaya yardımcı olur.

Kullanım Alanları

• Arduino veya Raspberry Pi tabanlı bir projede küçük bir hoparlörden uyarı sesi, bildirim veya kısa müzik parçası çalmak.
• Bir bilgisayarın veya telefonun ses çıkışına bağlanarak masaüstünde basit bir aktif hoparlör seti oluşturmak.
• Taşınabilir pille çalışan bir kutuya monte edilerek küçük ölçekli bir hoparlör devresinin çıkış katını oluşturmak.
• Otomasyon veya alarm panelinde, tek tonlu bir buzzer yerine gerçek bir hoparlörden konuşma veya çok tonlu uyarı sesi vermek.
• Maket, robot veya oyuncak projelerinde motor sesi, konuşma ya da bildirim gibi ses efektlerini hoparlörden duyurmak için ses modülünün çıkışını güçlendirmek.
• Elektronik derslerinde veya atölye çalışmalarında Class-D amplifikatör çalışma prensibini göstermek amacıyla basit bir demo devresi kurmak.
• Akvaryum, vitrin ya da tezgah üstü küçük bir bilgi ekranının yanına yerleştirilen mini hoparlörü sürerek ortam anonsu veya bildirim sesi vermek.

Bağlantı ve Kullanım

Kartın besleme uçlarına (VCC ve GND) 2,5V-5,5V aralığında, tercihen 5V'luk düzenlenmiş bir DC gerilim uygulanır; ters polarite bağlantısından kaçınılmalıdır. Ses kaynağının sol ve sağ hat çıkışları kartın L-IN ve R-IN giriş uçlarına, ortak toprak ise kaynağın GND ucuna bağlanır; bu bağlantı genellikle 3,5 mm stereo jak ya da doğrudan lehim pedleri üzerinden yapılır. Çıkış tarafında sol ve sağ kanalın (+/-) uçlarına 4-8 Ω empedanslı bir hoparlör bağlanır ve hoparlör çıkış uçlarının birbirine veya toprağa temas etmemesine dikkat edilmelidir. Kartta bir SD (shutdown) pini bulunuyorsa, bu pin dijital bir çıkışla LOW veya HIGH seviyesine çekilerek amplifikatör yazılımsal olarak açılıp kapatılabilir. Besleme hattına yakın bir noktaya 100 µF civarında bir elektrolitik ve 100 nF değerinde bir seramik kondansatörün eklenmesi, güç kaynağından gelebilecek gürültüyü azaltarak ses kalitesini iyileştirir; kartta bu kondansatörler zaten lehimliyse ayrıca eklemeye gerek yoktur. Ses kaynağı ile amplifikatör kartı ve hoparlör arasındaki toprak (GND) hattının tek bir ortak noktada birleştirilmesi, sistemde uğultu (hum/ground loop) oluşma ihtimalini azaltır. İlk çalıştırmada ses seviyesi düşükten başlatılıp kademeli olarak yükseltilmeli, çıkış gücünün üzerine çıkan bir hoparlörle yüksek seste sürekli çalıştırmaktan kaçınılmalıdır; aksi halde hem hoparlör hem de amplifikatör devresi zorlanabilir. Giriş, telefon veya bilgisayar gibi kaynakların line-level çıkışına göre tasarlanmıştır; doğrudan bir mikrofon gibi çok düşük seviyeli bir sinyal kaynağı bağlanırsa ses zayıf kalabilir, bu tür kaynaklar için ayrı bir ön yükselteç kullanılması gerekir.

Paket İçeriği

• 1 x PAM8403 Mini Dijital Ses Yükseltici kartı

Dikkat Edilmesi Gerekenler

• Kartın çalışma gerilimi 2,5V-5,5V aralığındadır; bu aralığın üzerinde bir gerilim uygulamak entegreyi kalıcı olarak hasara uğratabilir.
• Besleme ve hoparlör bağlantılarında polarite (VCC/GND, +/-) doğru yapılmalıdır; ters bağlantı veya çıkış uçlarının kısa devre olması entegreyi bozabilir.
• Hoparlör empedansı önerilen 4-8 Ω aralığının dışına çıkarsa (örneğin çok düşük empedanslı bir hoparlör kullanılırsa) aşırı akım çekilerek entegre zarar görebilir.
• Kart üzerinde harici bir ısı emici bulunmadığından, uzun süreli yüksek ses seviyesinde kullanımda entegrenin gövde sıcaklığı hissedilir şekilde artabilir; bu durumda havalandırma sağlanması önerilir.
• Ses girişinin aşırı yüksek seviyede (clipping) sinyal içermesi çıkışta bozulmaya ve hoparlörde istenmeyen sese yol açabilir; giriş seviyesi kaynak cihazdan uygun şekilde ayarlanmalıdır.
• Kart genellikle çıplak (kutusuz, kablosuz) satılır; hoparlör, bağlantı kablosu ve güç adaptörü ayrıca temin edilmelidir. Lehim veya kablo bağlantısı yapılırken komşu pedler arasında istenmeyen bir lehim köprüsü ya da kısa devre oluşmamasına özen gösterilmelidir.
