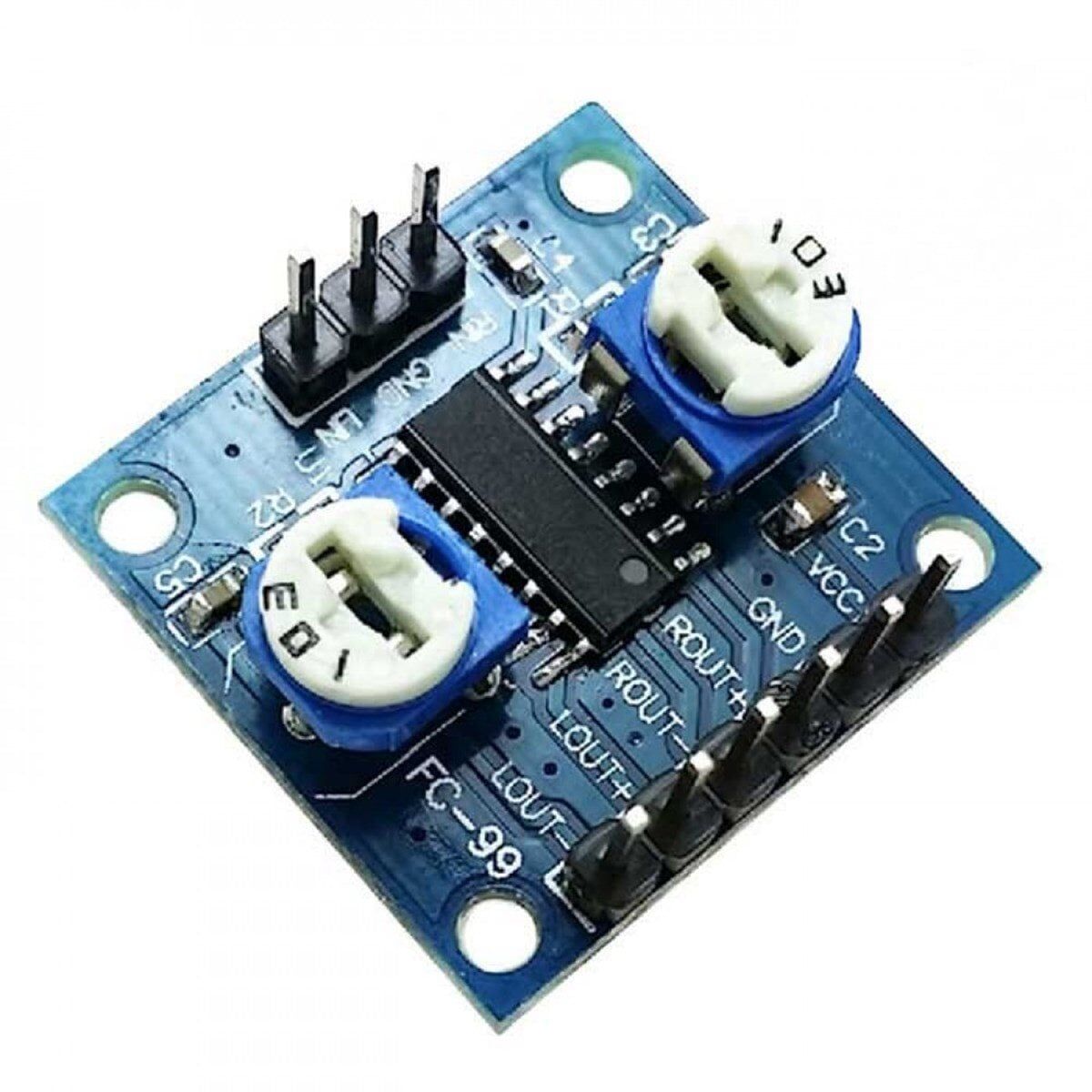

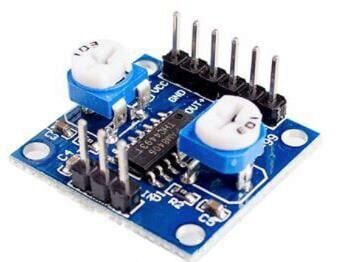

PAM8406 5Wx2 Stereo Dijital Amplifikatör Modülü - Ses Potansiyometreli

PAM8406, Diodes Incorporated tarafından üretilen filtresiz (harici bobin-kondansatör filtresi gerektirmeyen) bir Class-D stereo ses amplifikatör entegresidir. Bu modül, PAM8406 çipini kart üzerindeki bir ses potansiyometresiyle birleştirerek hazır kullanıma uygun, 2 kanallı bir güç amplifikatörü kartı olarak sunar. Telefon, bilgisayar, FM alıcı veya Bluetooth alıcı modülü gibi kaynaklardan gelen hat seviyesindeki stereo ses sinyalini doğrudan alır ve her kanalda birkaç watt seviyesinde güçlendirerek 4-8 ohm hoparlörleri sürebilir. Class-D anahtarlamalı yapısı sayesinde klasik Class-AB amplifikatörlere göre daha az ısınır ve daha yüksek verimle çalışır; güç kaybının büyük kısmı ısı yerine ses gücüne dönüştüğü için kart, benzer güçteki analog amplifikatörlere göre daha az soğutma ihtiyacı duyar. Harici filtre bobinlerine ve büyük kondansatörlere gerek duyulmaması, kartı hem küçük hem de nispeten ucuz bir çözüm hâline getirir. Kart üzerindeki potansiyometre ile ses seviyesi ek bir devre eklemeden elle ayarlanabilir; bu da modülü hobi projelerinde, öğrenci projelerinde ve küçük hoparlör sistemlerinde pratik bir güç katı hâline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• PAM8406 entegresinin filtresiz Class-D mimarisi sayesinde çıkışta harici bobin ve kondansatör filtresine ihtiyaç duyulmaz, bu da kartı küçük, basit ve az bileşenli tutar.
• 2,5V - 5,5V geniş besleme aralığı sayesinde modül farklı düşük gerilimli DC kaynaklarla (örneğin 5V adaptör veya USB güç kaynağı) çalışabilir.
• Dahili kısa devre ve aşırı ısınma koruması sayesinde hoparlör bağlantısında oluşabilecek hatalarda veya aşırı yüklenmede entegre kendini koruma altına alır.
• Kart üzerindeki potansiyometre ile ses seviyesi harici bir direnç, yazılım veya ek devre eklemeden doğrudan elle ayarlanabilir.
• Class-D anahtarlamalı yapısı klasik Class-AB amplifikatörlere göre daha az ısı ürettiğinden çoğu düşük-orta güç kullanımında ek bir soğutucuya gerek kalmaz.
• Düşük bekleme akımı sayesinde entegre SD pini üzerinden devre dışı bırakıldığında enerji tüketimi ihmal edilebilir seviyeye iner.
• Kompakt kart boyutu sayesinde modül dar muhafazalara, taşınabilir hoparlör kutularına veya proje kutularına kolayca yerleştirilebilir.
• Stereo iki kanalın da tek bir küçük kart üzerinde toplanmış olması, ayrı ayrı amplifikatör devresi kurma ihtiyacını ortadan kaldırır.

Kullanım Alanları

• Arduino veya Raspberry Pi tabanlı bir projede sesli uyarı veya geri bildirim için küçük bir stereo hoparlör çiftini sürmek.
• Bilgisayarın veya telefonun kulaklık çıkışını, masaüstünde kullanılacak iki adet küçük hoparlörle güçlendirerek basit bir mini hoparlör sistemi kurmak.
• Ayrı bir Bluetooth alıcı modülünden gelen ses sinyalini güçlendirerek taşınabilir bir Bluetooth hoparlör projesi oluşturmak.
• Otomasyon veya uyarı panellerinde sesli alarm ya da anons sinyalini hoparlörden duyurulabilecek seviyeye çıkarmak.
• Atölye ortamında FM radyo modülü veya MP3 oynatıcı modülünün ses çıkışını test hoparlörüne aktarmak.
• Elektronik eğitiminde Class-D amplifikatör çalışma prensibini uygulamalı olarak incelemek için örnek devre olarak kullanmak.
• Küçük ölçekli ses efektleri veya bildirim sesleri üreten cihazlarda (kiosk, otomat, oyuncak) hoparlörü sürecek güç katı olarak kullanmak.

Bağlantı ve Kullanım

Kart üzerindeki besleme uçlarına (genellikle VCC ve GND olarak etiketlenir) 2,5-5,5V DC aralığında, kutupları doğru yönde bir güç kaynağı bağlanır. Sol ve sağ kanal giriş uçlarına ses kaynağının (telefon, ses kartı, FM veya Bluetooth modülü) hat seviyesindeki sol ve sağ çıkışları, ortak GND ucuna ise ses kaynağının toprak hattı bağlanır. Çıkış tarafındaki hoparlör (+) ve (-) uçlarına 4-8 ohm empedanslı hoparlörler doğrudan bağlanır; PAM8406'nın filtresiz köprü çıkış yapısı nedeniyle hoparlör uçlarından hiçbiri şaseye veya ortak GND'ye bağlanmamalıdır. Entegre üzerinde bulunan SD ve MUTE pinleri, kartta dışarı çıkarılmışsa bir mikrodenetleyici ile amplifikatörü uzaktan açıp kapatmak veya anlık olarak sessize almak için kullanılabilir; bu pinler dışarı alınmamışsa amplifikatör kart üzerindeki varsayılan bağlantıyla sürekli aktif çalışır. İlk çalıştırmada olası ani ses yükselmelerini önlemek için kart üzerindeki potansiyometrenin kısık konumda başlatılıp güç verildikten sonra kademeli olarak açılması önerilir.

Paket İçeriği

• 1 x PAM8406 5Wx2 stereo dijital amplifikatör modülü (ses potansiyometreli)

Hoparlör, ses kaynağı, bağlantı kabloları ve güç kaynağı pakete dahil değildir; bu bileşenler projenin ihtiyacına göre ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Besleme gerilimi entegrenin sınırı olan 5,5V DC değerini kesinlikle aşmamalıdır; aşılması durumunda entegre kalıcı olarak zarar görebilir.
• Besleme kutupları ters bağlanmamalıdır; kartın ters gerilim korumasına sahip olup olmadığı ürüne göre değişebileceğinden VCC ve GND uçları bağlantı öncesinde dikkatle kontrol edilmelidir.
• Hoparlör çıkışının (+) ve (-) uçları birbirine veya ortak GND'ye kısa devre yapılmamalıdır; PAM8406'nın köprü çıkış yapısı bu tür bir bağlantıya izin vermez.
• Kart güç altındayken hoparlör bağlantısının değiştirilmesinden kaçınılmalıdır; dahili koruma devresi olsa da tekrarlanan kısa devreler entegrenin ömrünü kısaltabilir.
• Ses kaynağının çıkış seviyesi çok yüksek verilirse girişte aşırı sürme nedeniyle seste bozulma duyulabilir; bu durumda kaynak seviyesi veya kart potansiyometresi düşürülmelidir.
• Uzun süre tam güçte kullanımda kart hafif ısınabilir; kapalı ve havalandırmasız bir kutu içine sıkışık montaj yapılmamalıdır.
• Modül, mikrofon gibi çok düşük seviyeli sinyalleri doğrudan sürmek için değil, hat seviyesindeki ses kaynaklarını güçlendirmek için tasarlanmıştır; mikrofon bağlanacaksa önce ayrı bir mikrofon ön yükselteci kullanılmalıdır.
• Hoparlör seçiminde kartın desteklediği 4-8 ohm empedans aralığının dışına çıkılmamalı, daha düşük empedanslı hoparlörler entegreyi aşırı akıma maruz bırakabilir.
