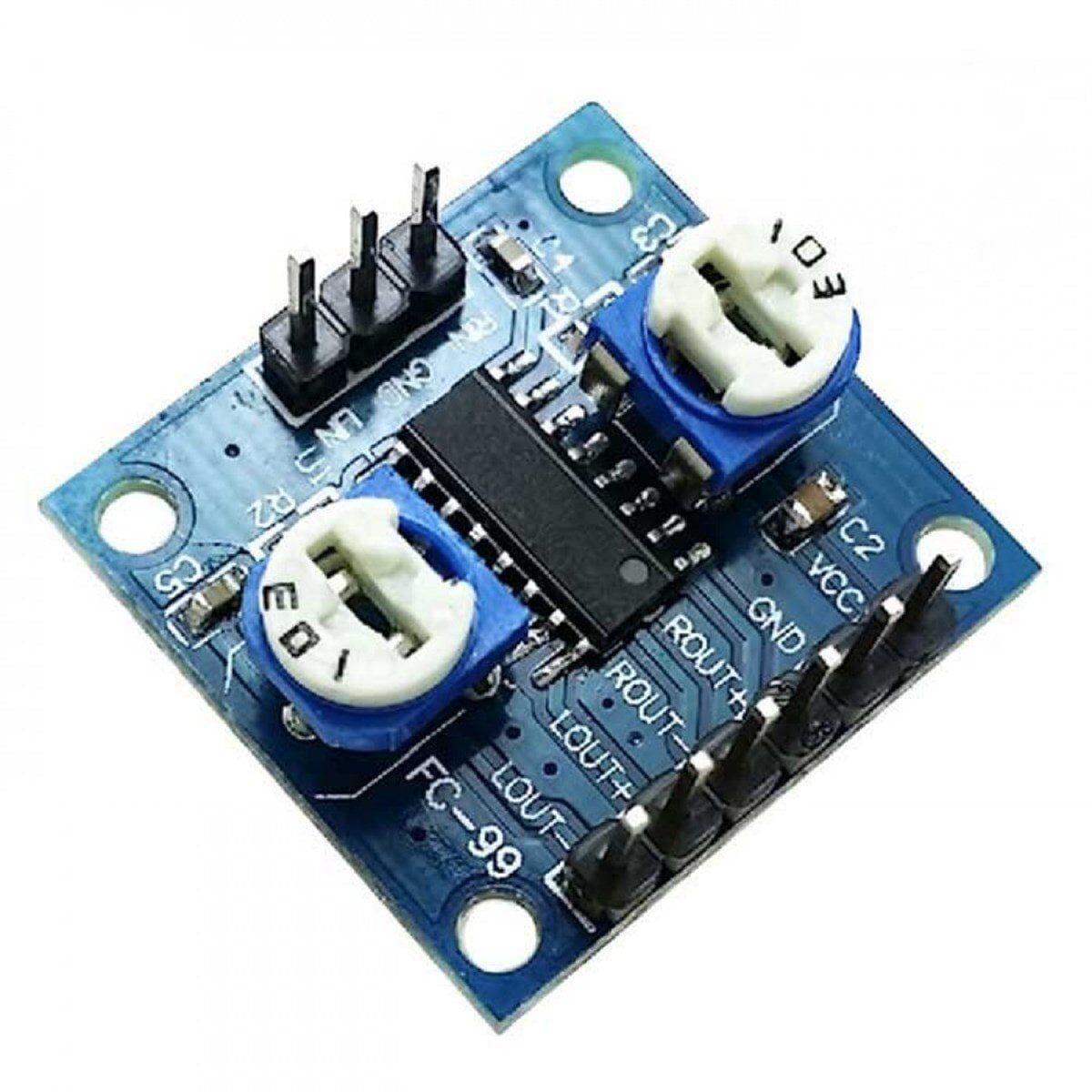

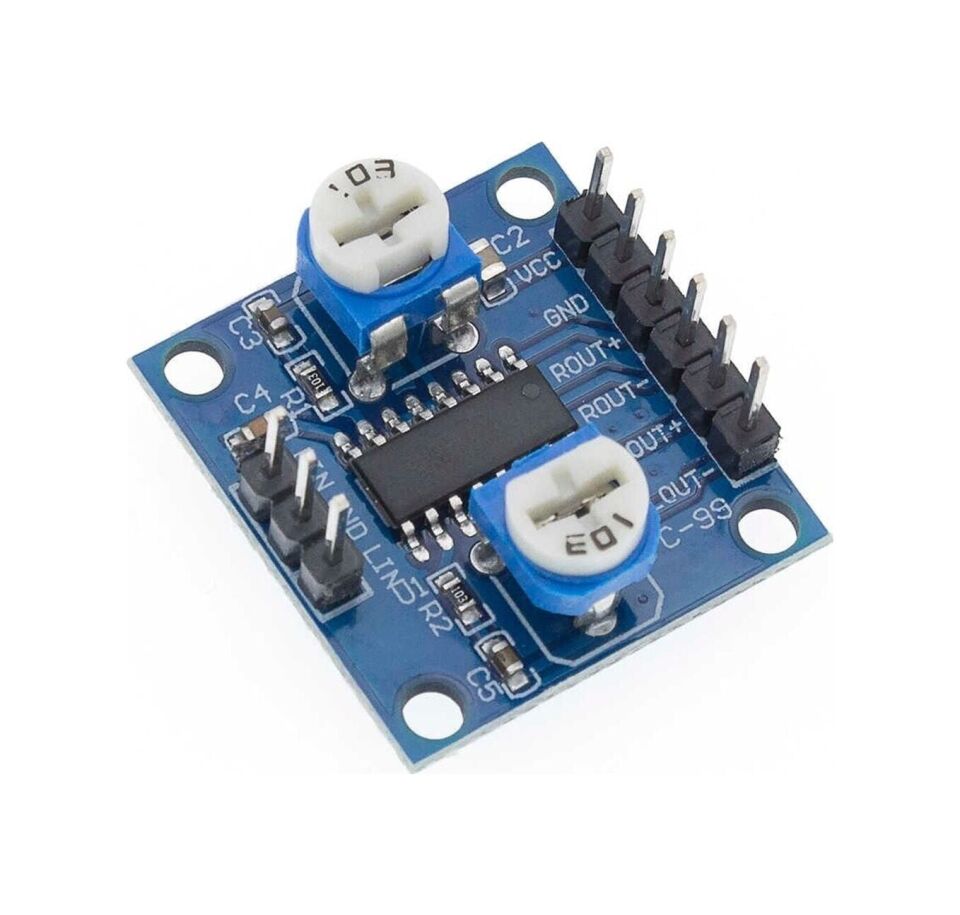

PAM8406 Dijital Ses Yükseltici Modülü (5Wx2 Stereo Potansiyometre Ile)

PAM8406, filtresiz (filter-free) Class-D topolojisiyle çalışan, dahili sabit kazanca sahip stereo dijital ses yükseltici entegresidir. Giriş sinyalini yüksek frekansta anahtarlama (PWM) prensibiyle işleyerek hoparlöre aktarır; bu sayede geleneksel Class-AB yükselteçlere göre çok daha az ısı üretir ve daha yüksek verimle çalışır. Class-D mimaride çıkış transistörleri sürekli iletimde değil anahtarlama modunda çalıştığı için enerjinin büyük kısmı ısı olarak kaybolmaz, hoparlöre aktarılır; bu da özellikle pille beslenen taşınabilir projelerde batarya ömrünü uzatan önemli bir avantajdır. Bu modül, PAM8406 entegresini hazır bir devre kartı üzerinde sunar; kart üzerindeki çift kanallı potansiyometre ile ses seviyesi harici bir mikrodenetleyiciye veya yazılıma ihtiyaç duymadan elle ayarlanabilir. Arduino tabanlı ses projelerinde, küçük hoparlör sistemlerinde ve DIY ses kutularında hat seviyesi sinyali doğrudan güçlendirmek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Filtresiz Class-D çıkış mimarisi sayesinde çıkışta ayrı bir LC alçak geçiren filtre katmanına gerek duymadan doğrudan hoparlör sürülebilir, bu da kart üzerindeki bobin ve kondansatör sayısını azaltır.
• 2,5V ile 5,5V arasında geniş bir besleme aralığında çalışabildiği için hem 5V USB kaynağıyla hem de tek hücreli Li-ion/LiPo (3,7V), 3 hücreli alkalin (4,5V) veya 3-4 hücreli NiMH (3,6-4,8V) pil paketleriyle doğrudan beslenebilir; 4 adet alkalin pil (6V) besleme sınırını aştığı için doğrudan bağlanmamalıdır.
• Class-AB yükselteçlere kıyasla çok daha yüksek verimle çalıştığından modül üzerinde büyük bir soğutucu bloğa ihtiyaç duyulmaz ve kart daha küçük ölçülerde tasarlanabilir.
• Kart üzerinde bulunan çift kanallı potansiyometre ile ses seviyesi ek bir devre veya yazılım kodu yazmadan, doğrudan elle ayarlanabilir.
• Dahili kısa devre ve aşırı ısınma koruması sayesinde hoparlör çıkışında oluşabilecek anlık kablo teması gibi hatalara karşı entegre kendini korur.
• Açılış ve kapanış anlarında oluşan pop/tık sesini bastıran devre sayesinde hoparlörden rahatsız edici anahtarlama sesi gelmez.
• Sabit dahili kazanç yapısı, harici kazanç direnci veya ek pasif bileşen hesabı yapma zorunluluğunu ortadan kaldırarak devre tasarımını basitleştirir.

Kullanım Alanları

• Arduino veya Raspberry Pi ile hazırlanan bir DIY ses kutusunda, kart üzerindeki DAC ya da ses modülünden gelen hat seviyesindeki sinyali küçük bir hoparlör çiftini sürecek güce yükseltmek.
• Bluetooth ses alıcı modülünden gelen stereo çıkışı doğrudan iki adet 4-8Ω hoparlöre bağlayarak taşınabilir, pille çalışan bir hoparlör kutusu yapmak.
• Masaüstü bilgisayarın veya telefonun kulaklık çıkışını, atölyede ya da öğrenci masasında kullanılacak küçük aktif stereo hoparlör kutusuna dönüştürmek.
• Pille çalışan taşınabilir bir radyo, walkie-talkie veya müzik çalar projesinde düşük güç tüketimiyle yeterli ses gücü sağlamak.
• Kapı zili, uyarı sistemi veya interkom gibi düşük güçlü ses bildirim devrelerinde hoparlör sürücü katı olarak kullanmak.
• Elektronik eğitim setlerinde öğrencilere Class-D yükselteç çalışma prensibini ve PWM tabanlı ses güçlendirmeyi uygulamalı olarak göstermek.
• Küçük ölçekli alarm, seviye göstergesi veya makine arıza uyarı sistemlerinde sesli uyarı çıkışını duyulabilir seviyeye güçlendirmek.

Bağlantı ve Kullanım

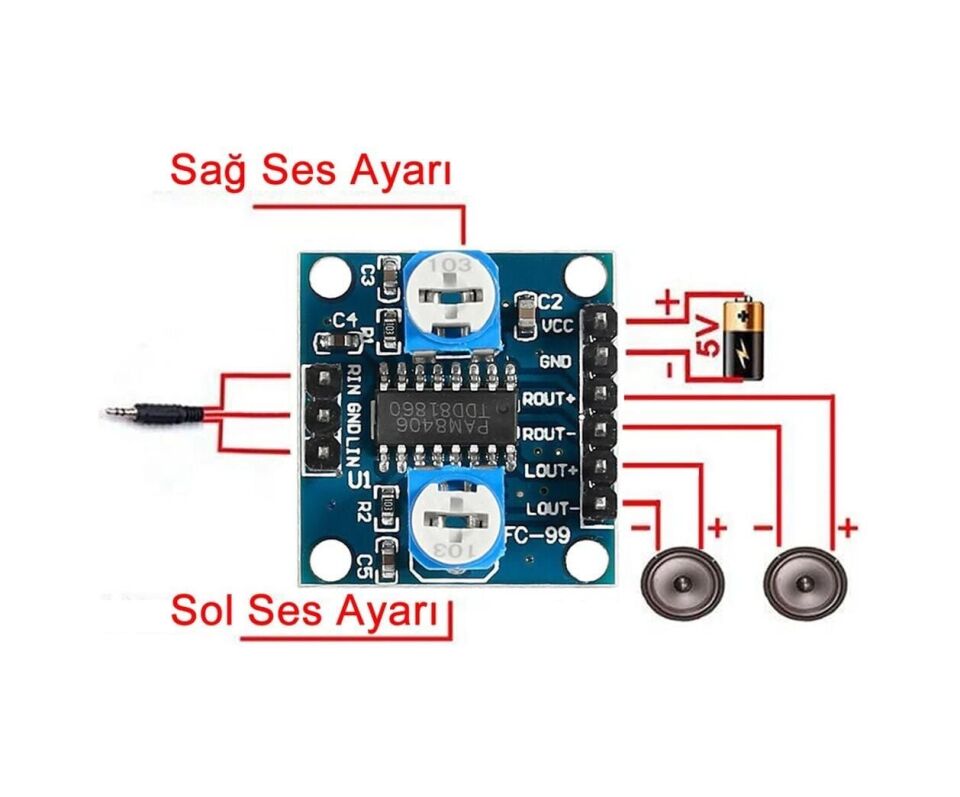

Modülün besleme girişine (VCC/GND) 2,5V-5,5V aralığında düzenlenmiş bir DC gerilim, örneğin 5V USB adaptör ya da uygun bir pil paketi bağlanır; polarite ters uygulandığında entegre zarar görebileceğinden VCC ve GND uçları bağlantı öncesinde dikkatle kontrol edilmelidir. Ses kaynağının sol ve sağ hat çıkışları kart üzerindeki L IN ve R IN girişlerine, kaynağın toprak (GND) ucu ise ortak toprağa bağlanır; ses girişi kablosunun kısa ve mümkünse blendajlı (ekranlı) olması, uzun kablolarda oluşabilecek uğultu ve gürültü parazitini azaltır. Sağ ve sol hoparlör kabloları, kartın ilgili kanal çıkış bağlantı noktalarına (klemens veya lehim/pin) + ve - yönü gözetilerek sabitlenir; kanallar birbirinden bağımsız çalıştığından tek bir hoparlörü iki kanalı köprüleyerek (bridge) sürmek desteklenmez. Kart üzerindeki potansiyometre saat yönünde çevrildikçe çıkış ses seviyesi kademesiz olarak artar; ilk devreye almada potansiyometrenin düşük seviyede olması, olası ani yüksek ses çıkışını önler.

Paket İçeriği

• 1 adet PAM8406 Dijital Ses Yükseltici Modülü (stereo potansiyometreli)
• Kart üzerinde monteli güç, ses girişi ve hoparlör çıkışı için bağlantı noktaları (klemens veya lehim/pin)
• Kart üzerinde monteli stereo ses seviyesi ayar potansiyometresi
• Bağlantı kabloları, hoparlör ve harici güç kaynağı pakete dahil değildir; bunların ayrıca temin edilmesi gerekir

Dikkat Edilmesi Gerekenler

• Besleme gerilimi entegrenin mutlak sınırı olan 5,5V değerini kesinlikle aşmamalıdır; aşırı gerilim entegreyi kalıcı olarak bozabilir, bu yüzden değişken bir güç kaynağı kullanılıyorsa çıkış gerilimi bağlamadan önce ölçülüp doğrulanmalıdır.
• Hoparlör çıkışları asla birbirine veya toprağa kısa devre edilmemelidir; dahili kısa devre koruması bulunsa da uzun süreli kısa devre entegreyi aşırı ısıtabilir ve kalıcı hasara yol açabilir.
• 4Ω'dan daha düşük empedanslı hoparlör bağlanması önerilmez; düşük empedans aşırı akım çekilmesine, gereksiz ısınmaya ve verimin düşmesine yol açabilir.
• Güç ve ses girişi bağlantıları yapılırken polarite ve kanal (sol/sağ) sırasına dikkat edilmelidir; ters bağlantı ses bozulmasına, kanalların yer değiştirmesine veya arızaya sebep olabilir.
• Modül çalışır durumdayken hoparlör kabloları ani şekilde takılıp çıkarılmamalı, bağlantı değişiklikleri güç kapalıyken yapılmalıdır.
• Yüksek ses seviyesinde uzun süreli çalıştırmalarda kart üzerinde ısınma görülebileceğinden modülün iyi havalandırılan, çevresinde başka sıcak bileşen bulunmayan bir yere yerleştirilmesi önerilir.
• Dahili termal koruma devreye girdiğinde entegre çıkışı geçici olarak kesebilir; bu durumda beslemenin kesilip kartın soğumasının beklenmesi, sürekli aşırı yüklenmeden kaçınılması gerekir.
• Kart üzerindeki lehim noktalarına ve yüzey montajlı bileşenlere elle veya iletken cisimlerle temas edilmemeli, montaj sırasında kısa devre riskine karşı yalıtılmış bir zeminde çalışılmalıdır.
