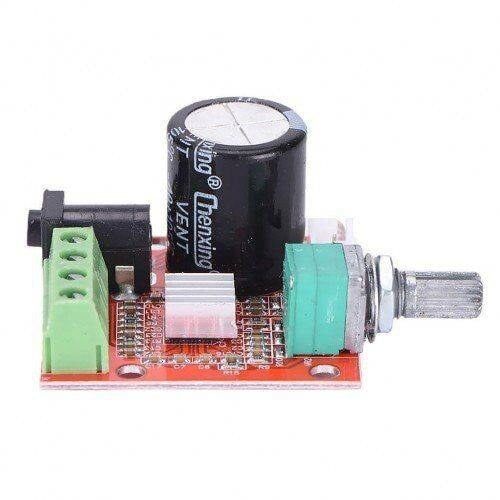

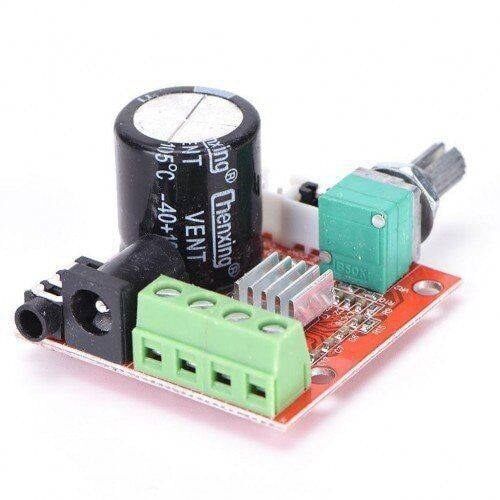

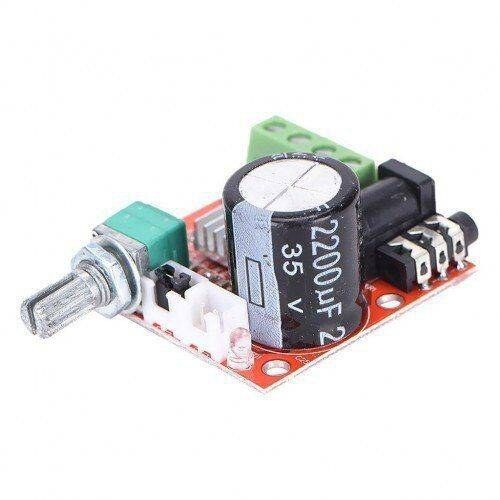

PAM8610 2X15W Amplifikatör Modülü

PAM8610 2X15W Amplifikatör Modülü, Class D (Sınıf D) mimarisiyle çalışan stereo bir ses yükseltme kartıdır. Kartın merkezindeki PAM8610 entegresi, telefon, bilgisayar, MP3 çalar modülü ya da FM radyo kartı gibi bir kaynaktan gelen düşük seviyeli ses sinyalini, doğrudan bir hoparlörü sürebilecek güce yükseltir. Class D teknolojisi çıkış katını anahtarlamalı olarak çalıştırdığı için geleneksel Class AB amplifikatörlere kıyasla çok daha az enerjiyi ısıya çevirir; bu sayede modül, büyük bir soğutucu veya fan gerektirmeden 2x15W'a kadar çıkış gücü verebilir. 7-15V DC ile beslenen kart üzerinde, entegrenin sunduğu aşırı sıcaklık koruması, çıkış kısa devre koruması, sessiz açılış-kapanış devresi ve harici susturma (mute) girişi gibi özellikler de hazır olarak bulunur. Arduino, Raspberry Pi veya herhangi bir analog ses kaynağıyla doğrudan hoparlör sürmek isteyen hobi, eğitim ve küçük ölçekli ses sistemi projelerinde yaygın olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Class D mimarisi sayesinde geleneksel Class AB amplifikatörlere göre çok daha az enerji ısıya dönüşür; bu da modülün büyük bir soğutucuya ihtiyaç duymadan yüksek çıkış gücünde çalışabilmesini sağlar.
• Tek bir DC güç girişinden 2 ayrı hoparlör kanalını aynı anda ve birbirinden bağımsız seviyede sürebilir, böylece tek kart üzerinden tam stereo ses elde edilir.
• Entegre üzerindeki aşırı sıcaklık ve kısa devre koruma devreleri, yanlış kablolama, hoparlör çıkışında kısa devre veya sürekli yüksek seviyede kullanım gibi durumlarda kartı otomatik olarak korumaya alır.
• Güç açılıp kapanırken hoparlörden gelebilecek rahatsız edici "cat" sesini önleyen dahili pop/click bastırma devresi, sistemin her açılışında temiz bir başlangıç sağlar.
• SD (shutdown) ve MUTE giriş uçları sayesinde amplifikatör bir mikrodenetleyici üzerinden (Arduino, ESP32, Raspberry Pi vb.) yazılımsal olarak açılıp kapatılabilir veya gerektiğinde sessize alınabilir.
• Geniş besleme gerilimi aralığı (7-15V DC) sayesinde hem sabit bir adaptörle hem de 12V'luk akü/pil paketiyle beslenebilir, bu da taşınabilir proje tasarımlarına esneklik kazandırır.

Kullanım Alanları

• Arduino veya Raspberry Pi tabanlı bir projede DFPlayer Mini gibi bir MP3 çalar modülünün analog çıkışını bu modüle bağlayıp sesli uyarı, anons veya oyuncak projesi için yeterli ses seviyesi elde etmek.
• Bilgisayarın veya telefonun 3.5mm kulaklık çıkışını iki küçük hoparlöre bağlayarak, masaüstünde kullanılacak basit ama güçlü bir stereo hoparlör sistemi kurmak.
• Bir robot projesinde mesafe sensöründen veya buton girişinden gelen tetikleme sinyaline göre önceden kaydedilmiş uyarı seslerini veya melodileri hoparlörden yüksek seviyede çalmak.
• Kapı zili, giriş kontrol sistemi veya alarm devresinde tetikleyici sinyal geldiğinde belirlenen bir mesajı, sireni veya müzik parçasını yüksek sesle hoparlörden vermek.
• Araç içi, tekne veya karavan gibi 12V DC hattın hazır bulunduğu ortamlarda ek bir invertöre ihtiyaç duymadan kompakt bir stereo müzik sistemi kurmak.
• RDA5807 gibi bir FM radyo alıcı modülünün zayıf ses çıkışını yükselterek, bağımsız çalışan dinlenebilir seviyede bir masaüstü radyo cihazı yapmak.
• Eğitim ortamlarında Class D amplifikatör çalışma prensibini, kazanç, THD ve verimlilik kavramlarını uygulamalı olarak göstermek için laboratuvar deney seti içinde kullanmak.

Bağlantı ve Kullanım

Modülün güç girişine (VCC ve GND) 7-15V DC aralığında, çekilecek akımı karşılayabilecek kapasitede bir adaptör veya akü bağlanır; kaynağın eksi ucu mutlaka kartın GND noktasıyla ortaklanmalı, gerilim asla belirtilen üst sınırın üzerine çıkarılmamalıdır. Sol ve sağ ses giriş uçlarına (genellikle L-IN ve R-IN olarak işaretlenmiş noktalar) telefon, ses kartı veya MP3 modülü gibi bir kaynağın analog line-level çıkışı, ortak GND hattı paylaşılarak bağlanır; giriş sinyalinin aşırı yüksek seviyede olmaması distorsiyonu önler. Çıkış tarafındaki hoparlör terminallerine (L+/L- ve R+/R-) 4-8Ω empedanslı hoparlörler yeterli kesitte kablo ile bağlanır; bu hatlar yüksek genlikli anahtarlamalı bir sinyal taşıdığından birbirine, güç hattına veya kartın şasesine kısa devre edilmemelidir. Kartta bulunan SD ve MUTE uçları boşta bırakıldığında amplifikatör varsayılan olarak aktif ve sesli çalışır; bu uçlar bir mikrodenetleyicinin dijital çıkışına bağlanarak yazılımsal açma/kapama ve susturma kontrolü de sağlanabilir. İlk denemede sesin çok kısık veya çok gürültülü gelmesi durumunda önce giriş kaynağının ses seviyesi, ardından bağlantıların doğruluğu kontrol edilmelidir.

Paket İçeriği

• 1 x PAM8610 2X15W Amplifikatör Modülü kartı
• Kart üzerinde önceden lehimlenmiş PAM8610 entegresi ve giriş/çıkış terminalleri

Dikkat Edilmesi Gerekenler

• Güç kaynağının polaritesini ters bağlamayın; ters gerilim entegreye kalıcı hasar verebilir ve bu tür hasarlar genellikle garanti kapsamı dışında kalır.
• Hoparlör çıkış uçlarını birbirine veya toprağa kısa devre etmeyin; entegrenin kısa devre koruması olsa da tekrarlayan kısa devreler ısıl strese yol açarak entegrenin ömrünü kısaltabilir.
• Belirtilen 7-15V aralığının üzerinde gerilim uygulamak entegreyi kalıcı olarak bozabilir; sabit ve gürültüsüz 12V civarında bir adaptör kullanmak güvenli ve önerilen çalışma noktasıdır.
• Kartı sürekli maksimum ses seviyesinde ve yetersiz havalandırmayla çalıştırmak, dahili termal korumanın devreye girip sesi geçici olarak kesmesine (thermal shutdown) neden olabilir.
• Ses giriş ve çıkış hatlarının GND uçlarını karıştırmayın; ortak topraklamada yapılan bir hata uğultuya, gürültüye veya beklenmeyen davranışa yol açabilir.
• Kartı nemli ortamda, tozlu alanda veya iletken yüzeyler üzerinde açıkta bırakmayın; bu durum kısa devre veya erken arıza riski oluşturur.
• Yüksek çıkış gücünde çalışırken entegrenin gövdesi ısınabilir; kart çalışır durumdayken IC gövdesine uzun süre dokunmaktan kaçının.
