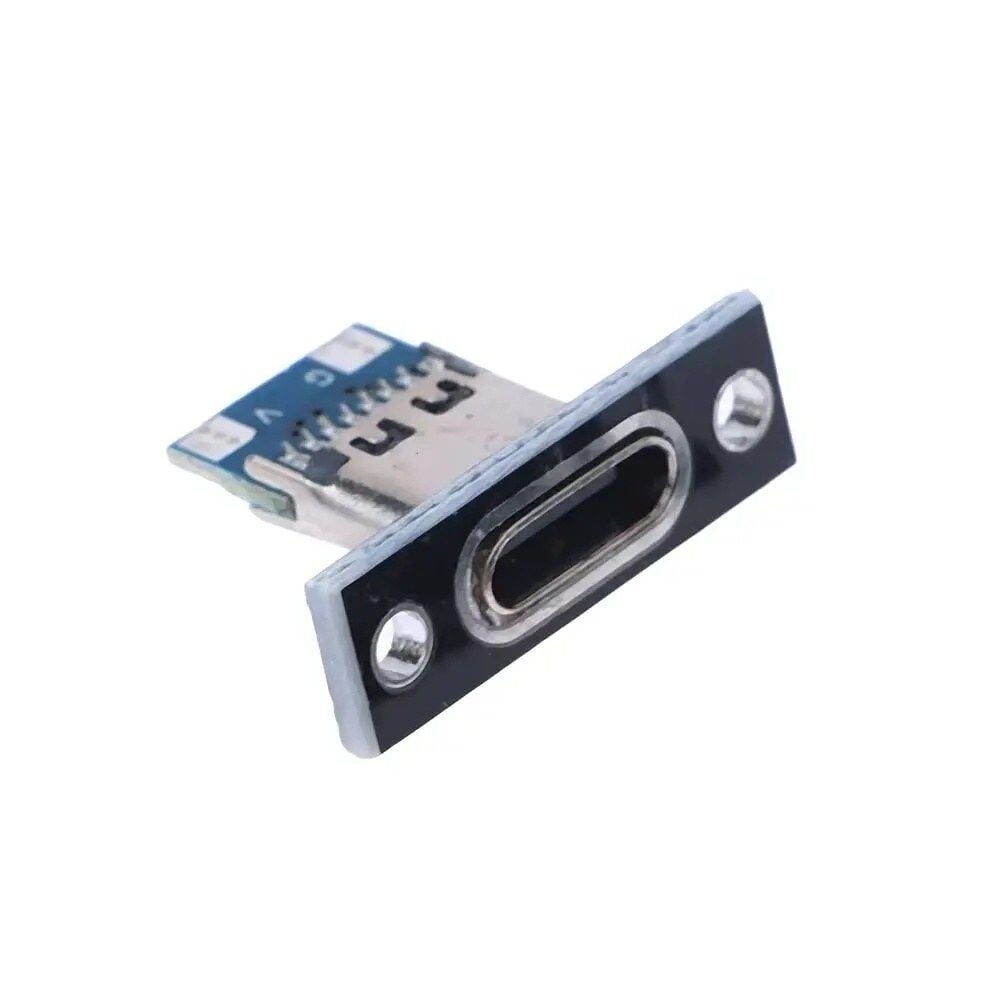

Panel Montaj Aparatı Type-C Dişi Soket - 2 Pin

Panel Montaj Type-C Dişi Soket, bir cihazın kasası veya panelinin üzerine gömülerek dışarıdan şarj/güç girişi sağlamak için kullanılan 2 pimli bir bağlantı elemanıdır. Standart USB Type-C dişi soket gövdesine sahiptir; bu sayede piyasada bulunan her USB Type-C erkek uçlu kablo fiziksel olarak buraya takılabilir. Ürün yalnızca 2 pime sahiptir; bu iki pim güç hatlarıdır (VBUS ve GND), veri hatları (D+/D-, CC1/CC2) çıkışa bağlı değildir. Bu nedenle amacı dosya aktarımı değil, sadece dış ortamdan iç devreye 5V güç geçişi sağlamaktır. DIY elektronik kutuları, güç bankası projeleri ve mikro USB'den USB-C'ye dönüşüm gibi uygulamalarda, kasayı delmeden düzgün bir şarj girişi oluşturmak için tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Standart USB Type-C fişli her kablo ile fiziksel olarak uyumludur; soket simetrik tasarıma sahip olduğu için kabloyu ters çevirerek de sorunsuzca takabilirsiniz.
• Sadece VBUS ve GND hatları çıkışa bağlandığından tasarım son derece basittir; devrenize veri hattı karmaşıklığı eklemeden yalnızca güç aktarımı sağlar.
• Panel/şasi üzerine gömülerek monte edildiğinde kutunun dışında yalnızca soketin ön yüzeyi görünür, böylece kendi tasarladığınız kasa da hazır bir cihazdaki gibi düzgün bir USB-C girişine kavuşur.
• Küçük ve ince gövdesi sayesinde dar iç hacme sahip DIY elektronik kutularında, güç bankalarında ve taşınabilir cihaz tasarımlarında yer tasarrufu sağlar.
• İki ucu lehimle kolayca kartınıza veya kablo demetinize entegre edebilirsiniz; ek bir sürücü devresi, entegre veya direnç gerektirmez.
• Eski mikro USB veya Mini USB girişli bir kasayı, iç devreyi değiştirmeden dış görünüm olarak USB Type-C standardına taşımak için pratik bir çözüm sunar.
• Metal kabuklu gövde yapısı, kabloyu sık takıp çıkarma sırasında soketin mekanik dayanıklılığına katkı sağlar.
• Az sayıda pimle çalıştığı için lehim hatası riski azalır; başlangıç seviyesindeki hobi elektronikçileri için de uygulaması kolay bir bağlantı elemanıdır.

Kullanım Alanları

• Kendi tasarladığınız bir güç bankası veya taşınabilir batarya kutusunun yan yüzeyine harici şarj girişi eklemek, kasayı sadece tek bir delikle USB-C standardına kavuşturmak
• Arduino veya benzeri bir geliştirme kartını kapalı bir muhafaza kutusuna yerleştirdikten sonra kutuyu her seferinde açmadan dışarıdan USB-C kablosuyla güç vermek
• Eski mikro USB şarj girişine sahip bir cihazın kasasını uygun ölçüde delip iç devresine dokunmadan dış girişini USB-C'ye dönüştürmek
• 3D yazıcıda bastığınız elektronik proje kutularının paneline, kabloları dışarıda bırakmadan hazır ve düzgün görünümlü bir şarj soketi entegre etmek
• LED aydınlatma kontrol kutusuna veya sürücü devresine, kutuyu açmadan harici güç kaynağı bağlayabileceğiniz sabit bir bağlantı noktası eklemek
• Robotik veya taşınabilir ölçüm cihazı projelerinde batarya şarj devresine panel üzerinden dışarıdan kolay erişim sağlamak
• Okul ve hobi projelerinde farklı prototiplerde tekrar tekrar kullanılabilecek, kasaya monte edilebilir standart bir şarj girişi noktası oluşturmak
• Sensör kutusu veya veri toplama cihazı gibi sahada kullanılan taşınabilir donanımlarda, kasayı açmadan pilin dışarıdan şarj edilebilmesini sağlamak

Bağlantı ve Kullanım

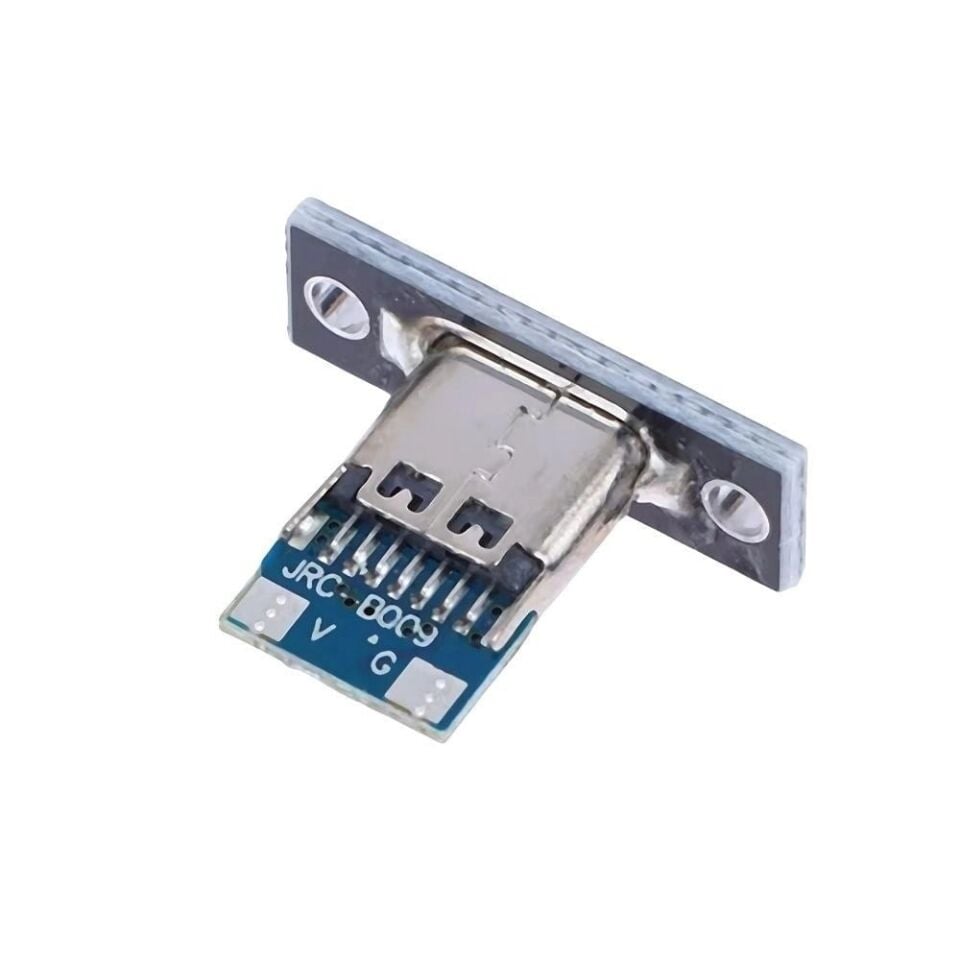

Soketin arka tarafında iki adet çıkış bulunur: biri VBUS (+5V hattı), diğeri GND (toprak) hattıdır. Panele yerleştirdikten sonra bu iki ucu lehimle şarj devrenizin, güç düzenleyici kartınızın veya bataryanızın giriş hatlarına bağlayabilirsiniz. Soket, ön yüzeyi kasanın dışında kalacak ve arkadaki pimler iç tarafta rahatça lehimlenebilecek şekilde monte edilir; montaj öncesinde panel üzerinde soketin gövde ölçülerine uygun bir kesit açmanız gerekir. Lehim işlemini yapmadan önce hangi pimin VBUS, hangisinin GND olduğunu multimetre ile teyit etmek, ileride oluşabilecek ters bağlantı hatalarını önler. Veri hatları (D+/D-, CC1/CC2) çıkışa bağlı olmadığından bu soket üzerinden dosya aktarımı, cihaz kimliklendirme veya hızlı şarj anlaşması yapılamaz; yalnızca düz 5V güç aktarımı sağlanır, dolayısıyla bağlanacak devrenin gerilim regülasyonunu kendi tarafınızda sağlamanız gerekir. Montaj tamamlandıktan ve lehim soğuduktan sonra devreye enerji vermeden önce VBUS ile GND hatları arasında kısa devre olmadığını multimetre ile kontrol etmeniz, olası bağlantı hatalarını enerji vermeden önce tespit etmenizi sağlar.

Paket İçeriği

• 1 x Panel Montaj Type-C Dişi Soket (2 pim çıkışlı)

Dikkat Edilmesi Gerekenler

• Bu soket üzerinden veri aktarımı ve hızlı şarj protokolleri (PD, QC vb.) desteklenmez; bağladığınız kablo veya adaptör ne kadar gelişmiş olursa olsun aktarım her zaman düz 5V hattı üzerinden gerçekleşir.
• Lehim yaparken VBUS ve GND uçlarını karıştırmayın; ters bağlantı devrenize veya bağladığınız bataryaya kalıcı zarar verebilir, bağlantı öncesi pimleri multimetre ile teyit edin.
• Panele monte ederken soketin arkasında lehim ve kablo bağlantıları için yeterli boşluk bıraktığınızdan emin olun; dar montaj alanı lehim kalitesini düşürebilir.
• Yüksek akım çeken bir devrede kullanmadan önce lehimlediğiniz kabloların ve pimlerin akım taşıma kapasitesinin ihtiyacınızı karşıladığını kontrol edin.
• Ürünün su geçirmezlik (IP) derecesi belirtilmediğinden nemli, tozlu veya açık hava gibi korumasız ortamlarda ek bir contalama/koruma önlemi almadan kullanmayın.
• Lehim işlemi sırasında aşırı ısıtmadan kaçının; uzun süreli yüksek sıcaklık soket gövdesindeki plastik ve kaplama kısımlarına zarar verebilir.
• Panelde açacağınız montaj kesitini soketin gövde ölçüsüne göre dikkatli belirleyin; gereğinden büyük bir boşluk soketin panelde gevşek durmasına ve zamanla oynamasına yol açabilir.
• Ürünü açık hava veya nem oranı yüksek bir ortamda kullanacaksanız, panel ile soket gövdesi arasındaki birleşim yerini contalama ya da silikonlama gibi ek bir yöntemle desteklemeniz uzun ömür açısından faydalı olur.
