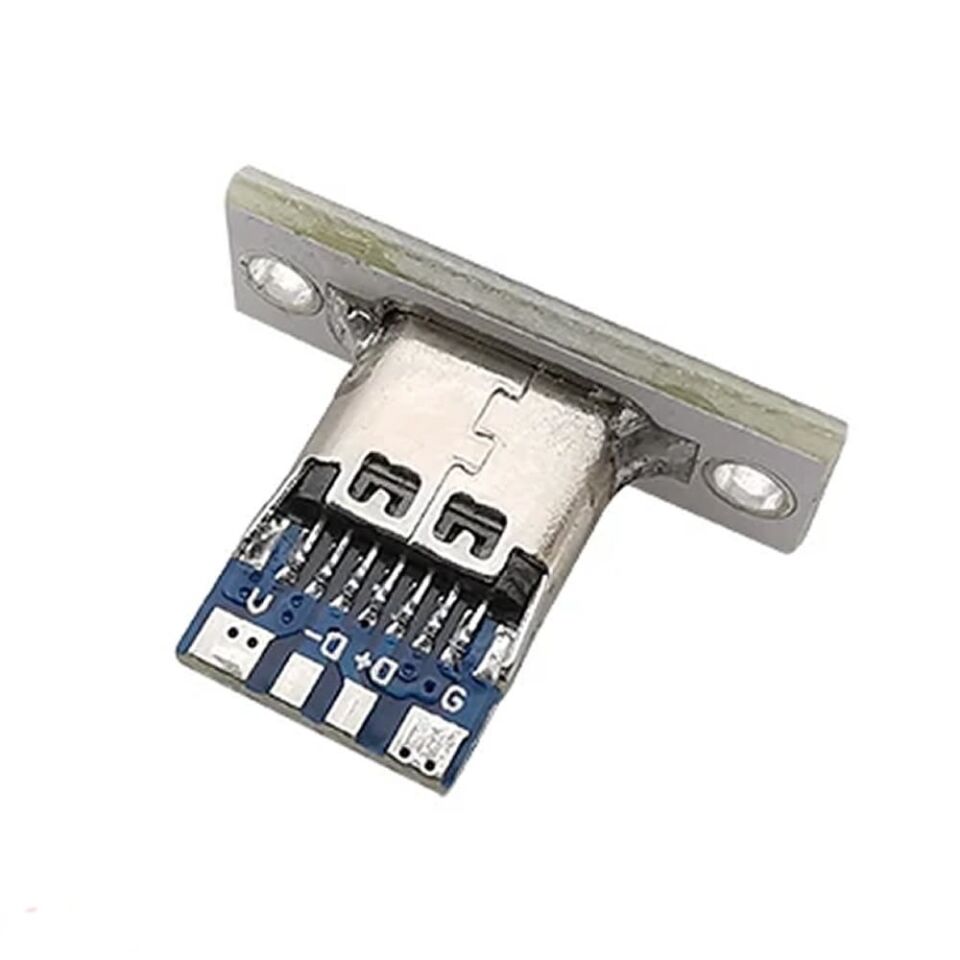

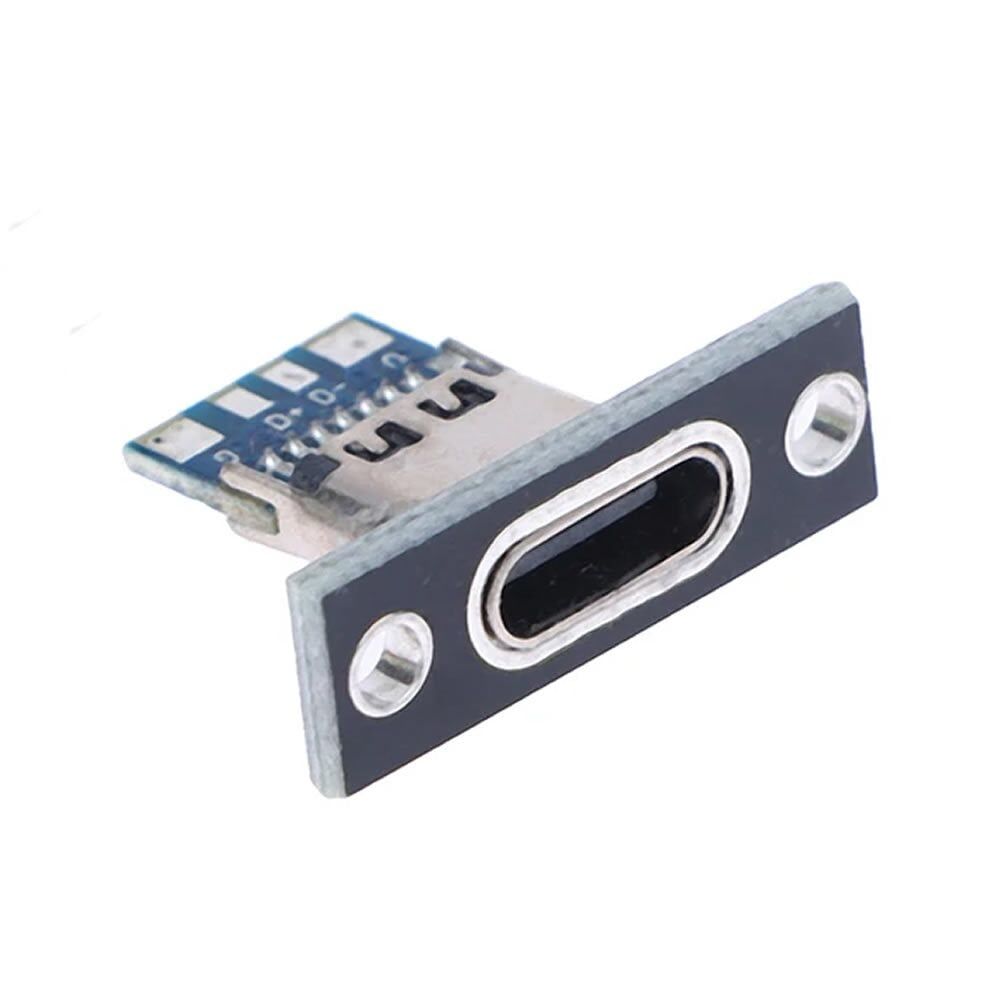

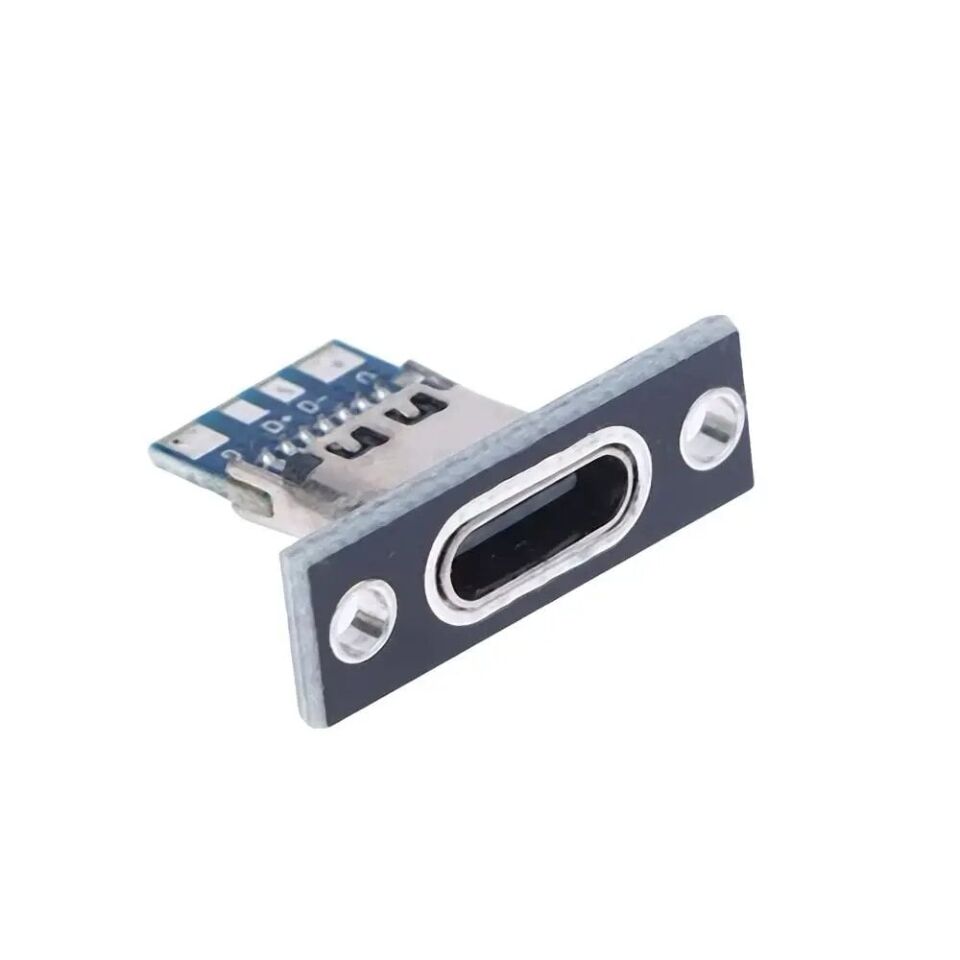

Panel Montaj Aparatı Type-C Dişi Soket - 4 Pin

Panel Montaj Aparatı Type-C Dişi Soket, bir cihazın iç devresi ile kutu/gövde dışına çıkan USB Type-C giriş noktası arasında köprü kuran bir ara bağlantı elemanıdır. Dişi soket tarafı proje kutusunun veya cihaz panelinin dışına, kullanıcının erkek Type-C fişini takacağı yüzeye sabitlenir; içeriden çıkan 4 pin ise ana devre kartına kablo veya lehim yoluyla bağlanır. 4 pin yapısı sayesinde yalnızca temel güç ve veri hatları (VBUS, GND, D+, D-) dışarı alınır; tam 24 pinlik Type-C standardındaki yüksek hızlı veri ve yön algılama hatları bu tipte bulunmaz. Bu haliyle parça, özellikle şarj girişini dışarı taşımak veya eski mikro USB/Type-A girişli bir cihazı Type-C fişle uyumlu hale getirmek isteyen DIY elektronik ve maker projelerinde tercih edilir. 4 pinlik sadeleştirilmiş yapı, 24 pinli tam donanımlı Type-C soketlere göre hem daha az kablolama gerektirir hem de montajı basitleştirir; bu nedenle yüksek hızlı veri veya görüntü aktarımı gerektirmeyen, sadece şarj ve temel USB veri işlevi yeterli olan projelerde tercih edilen ekonomik bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• 4 pinlik sade yapısı sayesinde sadece güç ve temel veri hatlarını dışarı taşır, karmaşık 24 pinlik Type-C kablolamasıyla uğraşmaya gerek bırakmaz.
• Dişi taraf gövdenin dışında kaldığı için kullanıcı standart bir Type-C kabloyla cihazı şarj edebilir veya bağlayabilir.
• Type-C soket ağzının simetrik geometrisi sayesinde erkek fiş yönü gözetmeksizin rahatça takılıp çıkarılabilir.
• İçeriden çıkan pinler sayesinde mevcut bir devre kartına doğrudan kablo ile entegre edilebilir, ekstra adaptör kartına ihtiyaç duyulmaz.
• Eski mikro USB veya USB Type-A girişli bir projeyi harici görünümde Type-C standardına taşımak için pratik bir çözüm sunar.
• Panel montaj yapısı, soketin proje kutusunun dışına düzgün ve sabit şekilde yerleştirilmesini sağlar.
• Az pin sayısı sayesinde kablolama ve lehimleme işlemi 24 pinli tam Type-C soketlere göre çok daha az deneyim gerektirir, bu da yeni başlayan meraklılar için işi kolaylaştırır.
• Küçük ve sade gövde yapısı, dar proje kutularında bile yer kaplamadan panel üzerine yerleştirilebilmesini sağlar.

Kullanım Alanları

• Kendi tasarımı bir power bank kutusunun dışına şarj girişi olarak Type-C soket yerleştirmek.
• Arduino veya benzeri bir geliştirme kartını içine aldığı 3D baskı proje kutusunun dış yüzeyine şarj/besleme girişi eklemek.
• Eski mikro USB girişli bir el cihazını sökmeden, dış yüzeyine Type-C giriş ekleyerek modern kabloyla şarj edilebilir hale getirmek.
• Robotik veya küçük otomasyon projelerinde, pil şarj devresine dışarıdan erişimi panel üzerinden sağlamak.
• Ölçüm cihazı veya test düzeneği gibi kapalı kutu içine yerleştirilen devrelerde, dışarıdan Type-C ile güç veya veri bağlantısı vermek.
• Mevcut bir USB Type-A çıkışlı devreyi, dış görünümde Type-C fişle çalışacak şekilde uyarlamak.
• Elektronik eğitim setlerinde öğrencilere panel montaj ve konnektör kablolama mantığını uygulamalı göstermek için örnek parça olarak kullanmak.
• Sahada kullanılan taşınabilir bir ölçüm veya test cihazının gövdesine, kutuyu açmadan şarj edilebilmesi için dışarıdan erişilebilir bir Type-C girişi eklemek.

Bağlantı ve Kullanım

Soket, proje kutusunun veya panelin üzerinde açılan uygun ölçüdeki bir deliğe dıştan geçirilerek yerleştirilir ve soketin gövdesi panelin iç veya dış yüzeyine sabitlenir. İçeriden çıkan 4 pinden VBUS ve GND hatları devrenin besleme girişine lehimlenir ya da kablo ile bağlanır. Pinlerin karışmaması için bağlantı yapılmadan önce her pinin hangi hatta karşılık geldiği multimetre ile teyit edilmelidir, çünkü 4 pinlik yapıda hatlar üretimden üretime farklı sıralanabilir. Bu soket CC hattı taşımadığı için dış tarafa modern bir Type-C kaynak (C-C kablo ile bağlanan bir şarj cihazı) takıldığında VBUS'a gerilim gelmeyebilir; güç almak için USB-A→Type-C kablo/adaptör kullanılmalı ya da CC1 ve CC2 uçlarına 5.1 kΩ pull-down direnç eklenmelidir. Kablo ile pin arasındaki bağlantı noktalarına, gerilme sonucu kopmayı önlemek amacıyla ısı daralan makaron veya sıcak tutkal ile gerilim giderici bir destek uygulanması, sahada uzun ömürlü kullanım için önerilir. Nihai montajdan önce panele takılmış haldeyken bir multimetre ile VBUS-GND arasında kısa devre olmadığı ve D+/D- hatlarının birbirine karışmadığı test edilmelidir, çünkü hatalı bağlantı hem soketi hem de bağlanan cihazı zarar görme riskiyle karşı karşıya bırakabilir.

Paket İçeriği

• 1 adet panel montajlı USB Type-C dişi soket (4 pin çıkışlı)

Dikkat Edilmesi Gerekenler

• Bu soket CC hattı taşımadığı için USB-C kaynaklar (C-C kablo ile bağlanan modern şarj cihazları) VBUS'a gerilim vermez. Güç almak için ya USB-A→Type-C kablo/adaptör kullanılmalı ya da CC1 ve CC2 uçlarına 5.1 kΩ pull-down direnç eklenmelidir; USB Power Delivery müzakeresi bu üründe hiçbir şekilde yapılamaz.
• Panel üzerindeki montaj deliği soketin gövde ölçüsüne uygun açılmalıdır; gereğinden büyük veya küçük delik soketin sabitliğini bozar.
• Lehim yapılırken pinler arası kısa devreye dikkat edilmelidir, pinler arası mesafe standart harici USB konnektörlere göre daha dardır.
• İnce çıkış kabloları/pinleri yüksek akım çekilen uygulamalarda ısınabileceğinden, çekilecek akım kablo kesitine uygun tutulmalıdır.
• Bu parça yalnızca USB 2.0 seviyesinde veri taşıdığından, USB 3.x hızında veri aktarımı veya görüntü çıkışı (Alternate Mode) gerektiren uygulamalarda kullanılmamalıdır.
• Soketin dış yüzeyi panel deliğinden dışarı taştığı için montaj sırasında aşırı sıkma uygulanmamalı, gövdenin plastik kısımlarına baskı yapan aletlerden kaçınılmalıdır.
• Kablo/pin çıkışları su veya nem geçirmez şekilde tasarlanmadığından, açık hava veya nemli ortamlarda ek bir koruma önlemi alınmadan kullanılması önerilmez.
