PCM5102A I2S DAC Ses Kod Çözücü Modülü

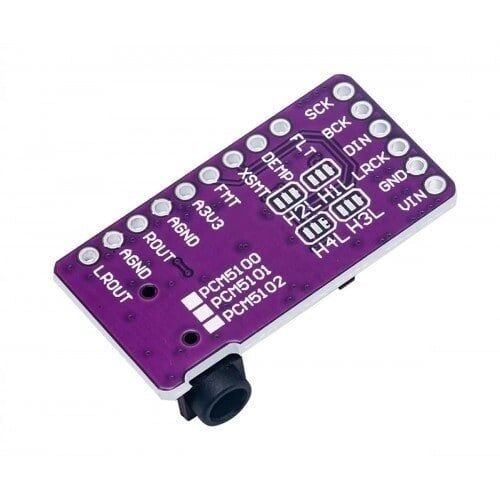

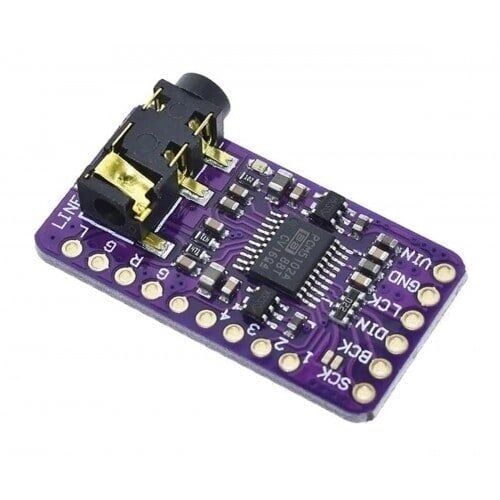

PCM5102A, Texas Instruments tarafindan uretilen 32-bit stereo bir ses kod cozucu (DAC) entegresidir. Gorevi, mikrodenetleyici veya tek kart bilgisayardan I2S protokolu ile gelen dijital ses verisini analog ses sinyaline cevirmektir. Bu modul, entegreyi kullanima hazir hale getiren bir tasima karti (breakout board) seklinde satilir; ustunde besleme duzenleyici, gerekli pasif elemanlar ve baglanti pinleri bulunur. Ozellikle Raspberry Pi, ESP32 ve Arduino gibi kartlarin dahili ses cikislarinin (genellikle PWM tabanli oldugu icin gurultulu ve dusuk cozunurluklu kalan) yerine, cok daha temiz ve dogru bir analog ses sinyali elde etmek amaciyla kullanilir. Harici bir sistem saati (MCLK) olmadan da calisabilmesi, kablolamayi ve yazilim tarafindaki saat uretimini basitlestirdigi icin hobi ve gomulu ses projelerinde sikca tercih edilmesinin temel sebeplerinden biridir. Boylece dijital bir kaynaktan gelen sesin, ek bir harici DAC karti almaya gerek kalmadan analog dunyaya aktarilmasi mumkun olur.

Teknik Özellikler

Öne Çıkan Özellikler

• 32-bit cozunurluk ile dahili ses kartlarina ve PWM tabanli ses cikislarina gore belirgin sekilde daha temiz, gurultusuz ve dogal bir ses cikisi saglar.
• Dahili PLL sayesinde harici bir sistem saati (MCLK) hatti cekmeden calisabilir; bu sayede kablolama ve yazilim tarafindaki saat konfigurasyonu belirgin sekilde basitlesir.
• I2S ve Sol Hizali (Left-Justified) formatlarini destekleyerek farkli mikrodenetleyici, ses islemci ve tek kart bilgisayar kaynaklariyla genis uyum saglar.
• FLT ve DMP pinleri uzerinden filtre karakteristigi ve de-emphasis ayari yapilabildiginden, farkli kayit kaynaklarina ve zevklere gore ince ayar imkani sunar.
• XSMT pini ile yazilimsal veya donanimsal olarak yumusak susturma yapilabildiginden, cihaz acilis-kapanis anlarinda olusabilecek istenmeyen cit ve pat seslerinin onune gecilebilir.
• Genis ornekleme hizi araligi sayesinde dusuk kaliteli konusma kaydindan yuksek cozunurluklu muzik dosyalarina kadar farkli kaynak turleriyle sorunsuz calisir.
• Kompakt boyutu ve az sayida baglanti pini sayesinde mevcut bir proje kutusuna veya breadboard duzenegine kolayca entegre edilebilir.

Kullanım Alanları

• Raspberry Pi uzerinde calisan bir muzik yayin sunucusuna (ornegin agdan calisan bir muzik kutusu veya internet radyosu projesine) harici ses karti olarak eklenmesi.
• ESP32 tabanli bir internet radyosu veya podcast oynatici projesinde, agdan alinan I2S ses akisinin analog sinyale cevrilip harici bir amplifikator katina verilmesi.
• Arduino ile SD karttan okunan WAV dosyasinin, dahili PWM cikisina gore cok daha kaliteli ve gurultusuz sekilde seslendirilmesi.
• Masaustu bilgisayar veya tek kart bilgisayar icin yapilan DIY (kendin yap) USB ses karti ya da harici DAC projelerinde dijital-analog cevirici katman olarak kullanilmasi.
• Gomulu bir cihazda sesli uyari, anons veya alarm sisteminin, dahili PWM cikisina gore cok daha net ve gurultusuz calismasinin saglanmasi.
• Olcum veya test duzeneklerinde, bir mikrodenetleyiciden uretilen dijital sinyalin dogru ve kararli bir analog test tonuna donusturulmesi.
• Ev yapimi kucuk bir muzik calar veya kulaklik amplifikatoru projesinde, kaynak kalitesini bozmadan analog cikis katmani olarak gorev almasi.

Bağlantı ve Kullanım

Modulun VCC ve GND pinleri, kullanilan kartin besleme cikisina baglanir; BCK pini kaynagin I2S bit saati (BCLK) hattina, LCK pini kelime secim hattina (LRCLK/WS) ve DIN pini ise kaynagin I2S veri cikisina (DOUT) baglanmalidir. SCK pini harici bir sistem saati verilmiyorsa GND'ye baglanarak modulun dahili PLL uzerinden MCLK'siz calismasi saglanir; bu, ozellikle Raspberry Pi gibi ayri bir MCLK hatti uretmeyen kartlarla calisirken tercih edilen yontemdir. FMT pini genellikle standart I2S formati icin GND seviyesinde birakilir, XMT (XSMT) pini ise cikisin aktif olabilmesi icin yuksek seviyeye (VCC) cekilmelidir; aksi halde cikis susturulmus kalir ve hicbir ses duyulmaz. Analog cikis uclari (L/R), dogrudan bir amplifikatorun ya da kulaklik cikisinin hat girisine yonlendirilebilir; kaynak tarafinda ise kullanilan platforma uygun bir I2S ses kutuphanesinin (ornegin Raspberry Pi icin uygun bir ses karti surucusu veya ESP32 icin I2S ses kutuphanesi) etkinlestirilmesi gerekir.

Paket İçeriği

• 1 adet PCM5102A I2S DAC modulu

Dikkat Edilmesi Gerekenler

• Modulun besleme hattinin temiz ve gurultusuz olmasina dikkat edilmelidir; anahtarlamali guc kaynaklarindan gelen gurultu, analog ses cikisina dogrudan yansiyarak duyulabilir bozulmalara yol acar.
• Belirtilen besleme geriliminin uzerine cikilmamalidir; asiri gerilim uygulanmasi entegreye kalici zarar verebilir.
• Modul ile ses kaynagi kart (Raspberry Pi, ESP32, Arduino vb.) arasindaki topraklarin (GND) ortak olmasi gerekir, aksi halde gurultu veya bozuk ses olusabilir.
• XMT (XSMT) pini bos veya dusuk seviyede birakilirsa cikis susturulmus kalir ve ses alinamaz; bu pinin durumu mutlaka kontrol edilmelidir.
• SCK pini icin harici bir sistem saati verilmeyecekse mutlaka GND'ye baglanmalidir, aksi halde modul beklenen sekilde calismayabilir veya hic ses uretmeyebilir.
• Cikis hat seviyesindedir ve dogrudan bir hoparloru suremez; hoparlorle kullanim icin araya harici bir amplifikator katinin eklenmesi gerekir.
• Baglanti kablolarinin, ozellikle BCK ve DIN hatlarinin, mumkun oldugunca kisa tutulmasi onerilir; uzun kablolar yuksek frekansli dijital sinyallerde parazit ve veri bozulmasi riskini artirir.
• Kaynak kartin (Raspberry Pi, ESP32 vb.) I2S ciktisinin lojik seviyesinin modulun besleme gerilimiyle uyumlu olduguna dikkat edilmelidir; uyumsuz lojik seviyeleri veri hatlarinda hatali okuma veya modulde beklenmedik davranisa yol acabilir.
