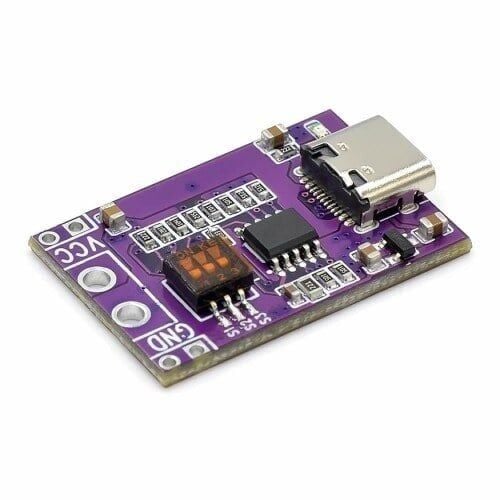

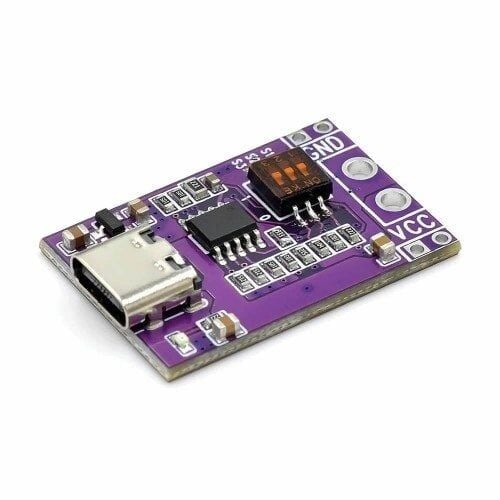

PD/QC/AFC Hızlı Şarj Tetikleme Modülü

PD/QC/AFC Hızlı Şarj Tetikleme Modülü, hızlı şarj destekli bir USB adaptöründen normalde sabit kalan 5V çıkış yerine 9V, 12V, 15V veya 20V gibi daha yüksek voltaj seviyeleri elde etmek için kullanılan küçük boyutlu bir arayüz kartıdır. Modül, bağlandığı adaptörle CC hattı veya D+/D- veri hatları üzerinden bir protokol anlaşması yaparak Qualcomm Quick Charge (QC2.0/QC3.0), USB Power Delivery (PD) ve Samsung Adaptive Fast Charging (AFC) protokollerinden adaptörün desteklediğini tanır ve adaptörü istenen voltaj seviyesinde çıkış vermeye zorlar. Bu sayede, tek başına 5V üreten standart bir şarj adaptörü; LED şerit sürücüleri, güç kaynağı devreleri, DC-DC dönüştürücüler ya da daha yüksek voltaj isteyen elektronik projeler için ayarlanabilir bir güç kaynağına dönüşür. Çıkış voltajı genellikle kart üzerindeki DIP switch veya buton ile seçilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Bağlandığı adaptörün desteklediği hızlı şarj protokolünü tanıyıp buna göre voltaj yükseltme talebinde bulunur, ayrı bir mikrodenetleyici veya yazılım programlama gerektirmez.
• DIP switch veya buton ile istenen çıkış voltajı kolayca seçilebilir, kullanıcı arayüzü basittir.
• Hızlı şarj adaptörünün varsayılan 5V çıkışını, ayrı bir DC-DC dönüştürücü kartı tasarlamadan protokol anlaşmasıyla 9V, 12V ve üzerine çıkarma imkanı sunar.
• Küçük boyutu sayesinde proje kutusu içine, breadboard üzerine veya bir PCB'nin boş alanına kolayca yerleştirilebilir.
• Elde mevcut bir telefon veya dizüstü bilgisayar şarj adaptörünü, ayrı bir laboratuvar güç kaynağı taşımadan ayarlanabilir bir DC güç kaynağına dönüştürür.
• Protokol anlaşması tamamlandıktan sonra seçilen voltaj, adaptörün güç sınırı içinde kalındığı sürece sabit kalır.
• Farklı marka ve modeldeki QC, PD veya AFC adaptörlerle genel olarak uyumlu çalışır, tek bir markaya bağımlı değildir.

Kullanım Alanları

• Elde bulunan bir telefon hızlı şarj adaptörünü kullanarak 12V ile çalışan bir LED şerit sürücüsünü veya LED aydınlatma devresini beslemek.
• Step-up veya step-down dönüştürücü modülün girişine, ayrı bir laboratuvar adaptörü yerine mevcut bir PD/QC şarj adaptöründen sabit 9V veya 12V vermek.
• Arduino veya ESP32 tabanlı bir projede, harici 12V röle kartını veya DC motor sürücü kartını ayrı bir adaptör satın almadan beslemek.
• Saha ortamında taşınabilir bir lehim istasyonunu veya 12V-20V arası güç isteyen küçük test cihazını bir power bank üzerinden çalıştırmak.
• Mini amplifikatör veya ses devrelerinde ihtiyaç duyulan 12V ya da 20V gibi voltajı, elde mevcut bir dizüstü bilgisayar PD şarj adaptöründen elde etmek.
• Prototip aşamasındaki bir devrede 5V/9V/12V gibi farklı voltaj seviyelerini hızlıca deneyerek devrenin doğru çalışma noktasını belirlemek.
• Okulda veya atölyede öğrencilere USB Power Delivery, Quick Charge ve AFC gibi hızlı şarj protokollerinin nasıl anlaşma yaptığını pratik olarak göstermek.

Bağlantı ve Kullanım

Modülün giriş tarafı, QC/PD/AFC destekli bir şarj adaptörünün USB çıkışına bağlanır; adaptörle modül arasında bağlantının ilk saniyeleri içinde protokol anlaşması gerçekleşir. Çıkış voltajı, kart üzerindeki DIP switch veya buton kombinasyonu ile seçilir; seçilen değer modülün çıkış uçlarına (+ ve - olarak işaretli noktalara) yansır. Voltaj değiştirilmek istendiğinde çoğu adaptörde fişin çıkarılıp yeniden takılması gerekir, çünkü protokol anlaşması genellikle yalnızca bağlantı anında yapılır. Beslenecek devrenin giriş voltaj aralığının seçilen çıkış voltajıyla uyumlu olduğu, bağlantı yapılmadan önce mutlaka multimetre ile kontrol edilmelidir. Modül tek başına bir voltaj kaynağı üretmez; sadece bağlı olduğu adaptörden zaten var olan yüksek voltaj kapasitesini ortaya çıkarır, bu yüzden kullanılan adaptörün gücü ve desteklediği protokoller nihai performansı belirler.

Paket İçeriği

• 1 adet PD/QC/AFC hızlı şarj tetikleme modülü
• Çıkış bağlantı noktaları modül üzerinde hazır durumda gelir

Dikkat Edilmesi Gerekenler

• Modül yalnızca QC, PD veya AFC destekli gerçek hızlı şarj adaptörleriyle çalışır; standart 5V/1A-2A adaptörlerle veya bilgisayarın USB portuyla yüksek voltaj üretilemez.
• Yanlış voltaj seçimi, bağlı devreyi çalışma voltajının üzerinde besleyerek kalıcı hasara yol açabilir; bağlantıdan önce seçilen voltaj mutlaka bir multimetre ile ölçülüp doğrulanmalıdır.
• Modül üzerinde aşırı akım, kısa devre veya ters polarite koruması bulunmayabilir; bu korumalar projede gerekiyorsa harici olarak eklenmelidir.
• Bazı adaptörler, protokol anlaşması sırasında belirli bir minimum yük beklediğinden, çıkışa hiç yük bağlanmadan yapılan ölçümlerde gerçek voltaj tam olarak oturmayabilir.
• Voltaj seçimini değiştirmeden önce adaptörün fişini çıkarmak, yeni anlaşmanın doğru şekilde yapılmasını sağlar; bağlı haldeyken yapılan değişiklikler bazı adaptörlerde algılanmayabilir.
• Modülün çekebileceği akım, kullanılan adaptörün gücüyle sınırlıdır; adaptörün watt değerini aşan bir yük bağlanmamalıdır.
• Bazı ucuz veya jenerik adaptörler protokol standartlarını tam uygulamayabilir; bu tür kaynaklarda voltaj anlaşması güvenilir çalışmayabilir veya beklenen seviyeye tam oturmayabilir.
• Bağlantı ve voltaj değişimleri sırasında devrede henüz güç yokken lehim veya kablo bağlantılarının yapılması, kısa devre riskini azaltır.
