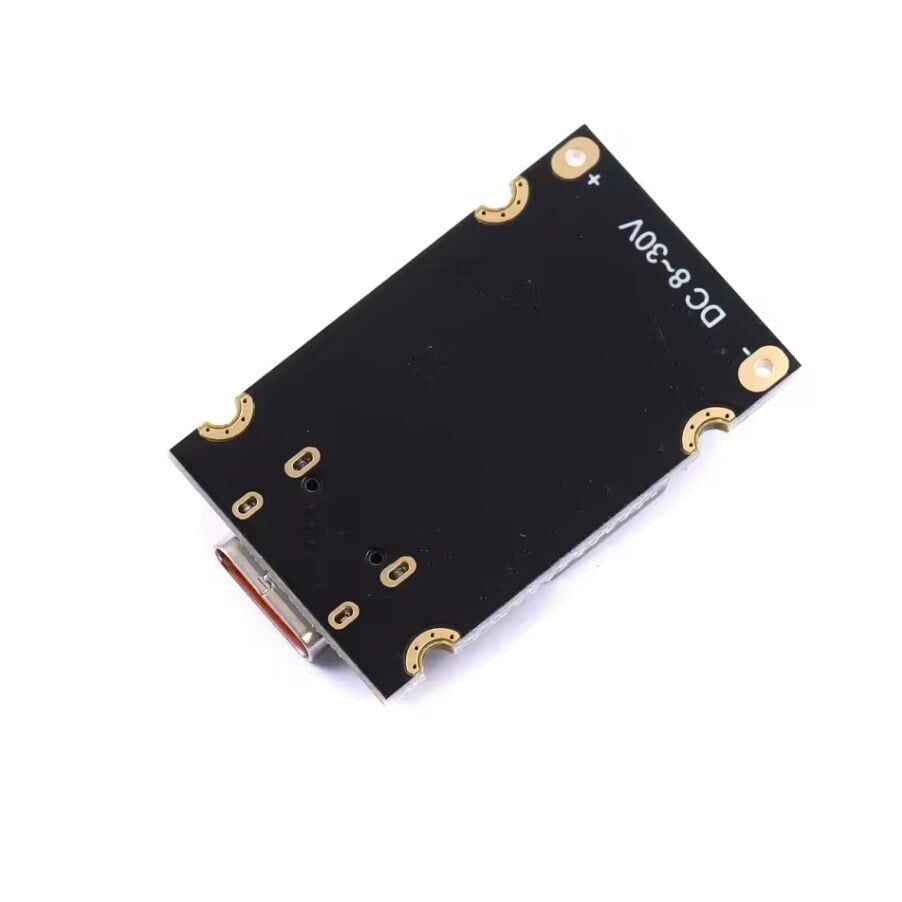

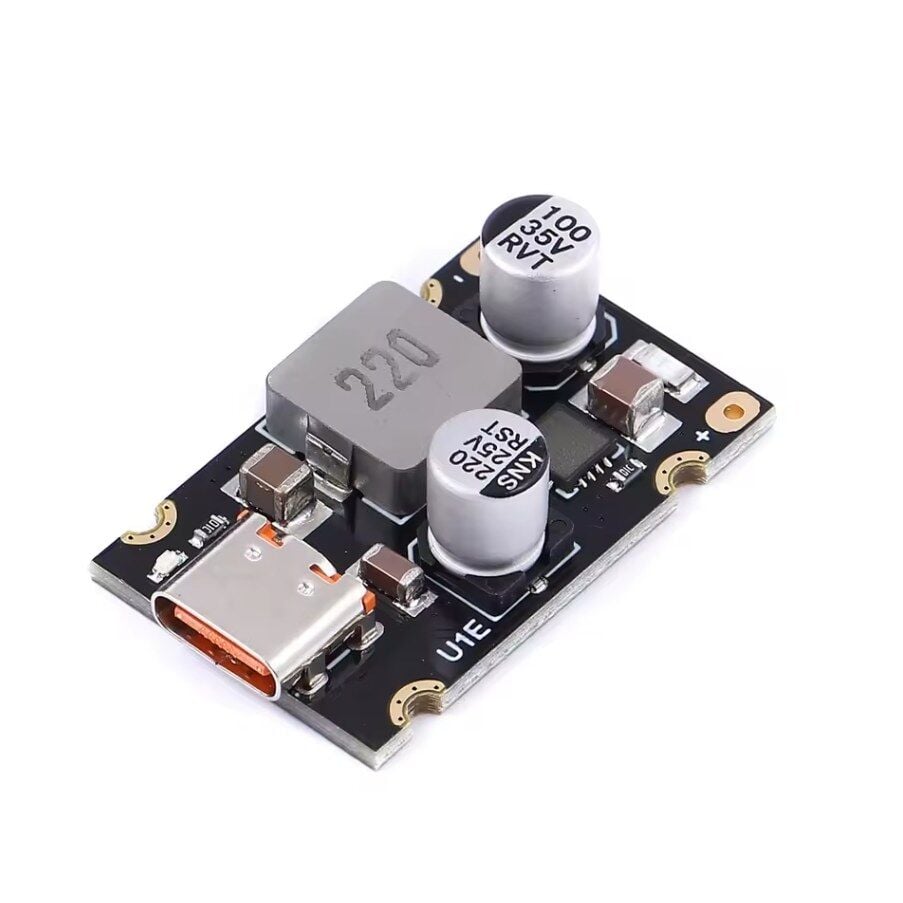

PD65W Type-C Hızlı Şarj Modülü

PD65W Type-C Hızlı Şarj Modülü, USB Power Delivery (PD) 3.0 protokolünü destekleyen bir adaptör veya powerbank'tan beslenerek 65W'a kadar güç aktarımı yapan bir arayüz kartıdır. Modül, bağlandığı PD kaynağıyla Type-C hattı üzerinden protokol seviyesinde iletişim kurar ve 5V, 9V, 12V, 15V, 20V sabit gerilim kademelerinden birini talep eder. Böylece normalde sadece 5V üreten bir USB kaynağından, ayrı bir adaptör almadan daha yüksek gerilim ve güç elde edilebilir. Arduino tabanlı projelerde motor sürücüleri, LED bantlar, ısıtıcı elemanlar veya yüksek akım çeken devreler için elde mevcut bir PD adaptörünü doğrudan yüksek gerilimli güç kaynağına dönüştürmek isteyenler için pratik bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• USB Power Delivery 3.0 protokolü ile bağlı kaynakla otomatik pazarlık yaparak istenen gerilim kademesini alır; talep edilecek kademe modül üzerindeki seçim yöntemine (jumper/buton vb.) göre belirlenir.
• 65W'a kadar güç aktarımı yaparak 5V/3A, 9V/3A, 12V/3A, 15V/3A ve 20V/3.25A gerilim-akım kademelerini destekler.
• Type-C konnektör sayesinde günümüzün yaygın dizüstü bilgisayar adaptörleri, hızlı şarj cihazları ve PD destekli powerbank'larla doğrudan uyumludur.
• Elde mevcut bir PD adaptörünü, ek bir harici güç kaynağı veya trafo almadan DIY projeler için yüksek gerilimli besleme kaynağına dönüştürür.
• Küçük boyutlu kart yapısı sayesinde diğer devrelerin yanına veya bir proje kutusunun içine kolayca yerleştirilebilir.
• Çıkış gerilimi, bağlı kaynağın desteklediği profille sınırlı kalacak şekilde protokol tarafından güvenli biçimde belirlenir; kaynağın kapasitesini aşan bir talep oluşmaz.
• Farklı gerilim kademeleri arasında geçiş yapılabilmesi, tek bir modülle birden fazla gerilim seviyesi gerektiren projelerde ayrı ayrı adaptör bulundurma ihtiyacını ortadan kaldırır.
• Klasik bir 5V/2A telefon adaptörüne kıyasla çok daha yüksek güç sunması sayesinde, tek başına yetersiz kalan USB kaynaklarının yerini alabilir.

Kullanım Alanları

• Bir dizüstü bilgisayar PD şarj adaptöründen 20V hat çekip bir step-down kart üzerinden Arduino ve benzeri geliştirme kartlarına güç vermek.
• Yüksek akım çeken bir DC motor sürücüsünü, tekli 5V USB güç yerine 12V PD kademesinden besleyerek daha yüksek tork elde etmek.
• Taşınabilir bir LED aydınlatma panelini veya LED şeridini, bir powerbank üzerinden çekilen 15V PD kademesiyle çalıştırmak.
• Lehimleme istasyonu gibi ısıtma elemanı içeren bir DIY cihazı, masaüstü adaptörü yerine PD uyumlu bir şarj adaptöründen beslemek.
• Robotik projelerde servo besleme hattını, PD adaptöründen alınan yüksek gerilimi bir step-down regülatör ile 5-6V'a düşürerek beslemek.
• Test masasında farklı gerilim seviyesi gerektiren devreleri, kademeler arasında geçiş yaparak tek bir PD adaptörüyle sırayla beslemek.
• Saha ortamında, elde sadece bir dizüstü bilgisayar adaptörü varken 20V gerektiren bir amplifikatör veya ses devresini bu adaptörden çalıştırmak.
• Eğitim ortamında öğrencilere USB Power Delivery protokolünün gerilim pazarlığını ve kademeli çıkış mantığını uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Modülün Type-C girişi, PD destekli bir adaptöre veya powerbank'a bağlanır ve modül devreye alındığında kaynakla otomatik olarak protokol pazarlığı yapılarak gerilim kademesi belirlenir. Bu pazarlık sırasında modül kaynağa desteklediği en yüksek gerilim kademesini bildirir; kaynak bu kademeyi karşılayamıyorsa daha düşük bir kademeye düşülür. Çıkış uçları (artı ve eksi olarak işaretlenmiş pinler veya vida klemensler) projenin güç girişine bağlanır ve devrenin toprak hattı ile modülün eksi ucu ortak referansta buluşturulur. Gerilim kademesi seçim yöntemi modelden modele göre değişebilir; bazı sürümlerde jumper pini veya buton ile istenen kademe seçilirken bazılarında sabit bir kademe önceden ayarlanmış olabilir, bu nedenle bağlantı öncesinde çıkış ucundaki gerilimin bir multimetre ile ölçülüp doğrulanması önerilir. Devreye enerji vermeden önce çıkışa bağlanacak elemanın seçilen gerilim kademesine uygun olduğu mutlaka kontrol edilmeli, ters polarite bağlantısından kesinlikle kaçınılmalıdır.

Paket İçeriği

• 1 x PD65W Type-C Hızlı Şarj Modülü
• Type-C kablo, güç adaptörü ve kullanım kılavuzu pakete dahil değildir; modülü çalıştırmak için ayrıca PD destekli bir kaynak ve uygun bir kablo temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Modülün 65W çıkış gücüne ulaşabilmesi için bağlı PD kaynağının (adaptör veya powerbank) da 65W ve ilgili gerilim kademesini desteklemesi gerekir; daha düşük güçlü bir kaynakla kullanıldığında çıkış gücü, kaynağın desteklediği en yüksek profille sınırlı kalır.
• USB PD protokolünü desteklemeyen sıradan bir USB şarj adaptörü veya sadece Type-A çıkışlı bir kaynak ile modül yüksek gerilim kademelerine geçemez; yalnızca 5V ile çalışır ya da hiç çalışmayabilir.
• Çıkışa bağlanacak devrenin, seçilen gerilim kademesine (5V ile 20V arası) uygun şekilde tasarlanmış olduğundan emin olunmalıdır; yanlış kademede bağlanan düşük gerilime uygun bir devre zarar görebilir.
• İletim kapasitesi düşük veya kalitesiz bir Type-C kablo kullanmak, yüksek akımlı kademelerde gerilim düşümüne ve kararsız bağlantıya yol açabilir; PD uyumlu, kaliteli bir kablo tercih edilmelidir.
• Modül üzerinde aşırı akım veya kısa devre korumasının bulunup bulunmadığı üretici tarafından net biçimde belirtilmediğinden, çıkışa bağlanan devrenin kendi sigorta veya koruma elemanını taşıması önerilir.
• Gerilim kademesi seçim yöntemi (jumper, buton vb.) modelden modele farklılık gösterebileceğinden, bağlantı öncesinde çıkıştaki gerilim mutlaka bir multimetre ile ölçülerek doğrulanmalıdır.
• Modül yalnızca USB Power Delivery protokolünü hedefler; yalnızca farklı bir hızlı şarj protokolüne sahip olup PD içermeyen bir kaynakla kullanıldığında gerilim kademesi hiç değişmeyebilir ve çıkış 5V'de sabit kalabilir.
• Nemli, tozlu veya iletken parçacık bulunan ortamlarda kullanmaktan kaçınılmalı, kart üzerindeki lehim noktalarına ve baklara doğrudan temas edilmemelidir.
