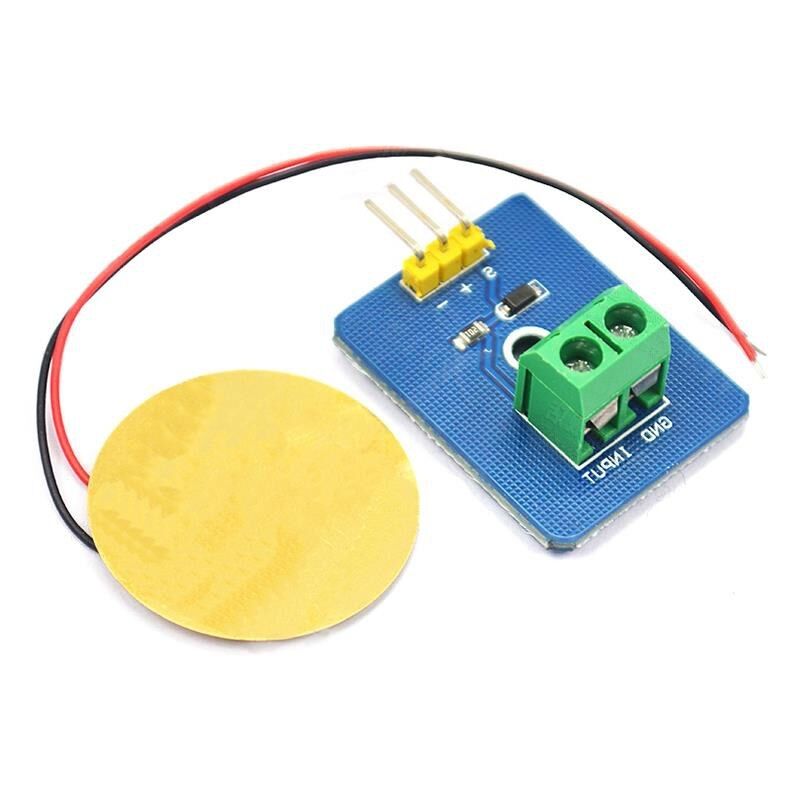

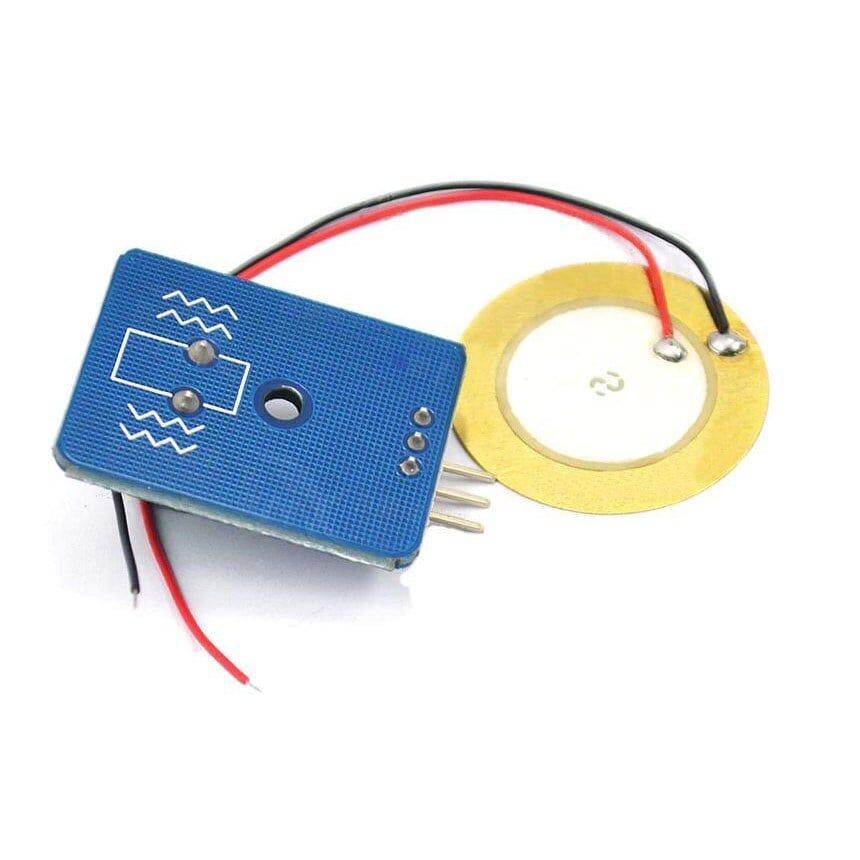

Piezoelektrik Seramik Titreşim Sensörü

Piezoelektrik seramik titreşim sensörü, mekanik titreşimi, darbeyi ve hafif çarpmayı algılayan bir hareket sensörü modülüdür. Algılama elemanı olan piezoelektrik seramik disk, üzerine gelen mekanik gerilim veya sarsıntı sonucunda küçük bir elektrik sinyali üretir; bu ham sinyal kart üzerindeki LM393 karşılaştırıcı devresi tarafından işlenerek net bir dijital çıkışa dönüştürülür. Kart üzerindeki potansiyometre ile algılama hassasiyeti ayarlanabilir, böylece hafif dokunuştan sert darbeye kadar farklı senaryolara göre kalibrasyon yapılabilir. Arduino, ESP8266/ESP32 ve Raspberry Pi gibi kartlarla dijital giriş pini üzerinden doğrudan haberleşir ve kolayca devreye entegre edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Piezoelektrik seramik disk sayesinde ek bir enerji kaynağına gerek duymadan mekanik titreşimi doğrudan elektrik sinyaline çevirir ve bu sinyali algılama için kullanır.
• LM393 komparatör devresi, piezo diskten gelen zayıf ve gürültülü analog sinyali eşik değeriyle karşılaştırarak net bir dijital HIGH/LOW çıkışa dönüştürür.
• Üzerindeki potansiyometre ile hassasiyet, uygulamanın ihtiyacına göre hafif dokunuştan sert darbeye kadar ayarlanabilir.
• 3 pinlik basit bağlantı yapısı sayesinde kablolama ve kurulum hızlı ve pratiktir.
• Güç ve sinyal LED'leri modülün çalışma durumunu ve algılama anını görsel olarak takip etmeyi kolaylaştırır.
• Ekstra kütüphane gerektirmeyen dijital çıkışı sayesinde Arduino, ESP32 gibi birçok platformla dakikalar içinde entegre edilebilir.
• Küçük boyutu ve düşük güç tüketimi sayesinde taşınabilir, pil ile beslenen ve enerji bütçesi kısıtlı gömülü projelerde kolayca kullanılabilir.

Kullanım Alanları

• Bir kapının, pencerenin veya kasanın zorlanması ya da kırılmaya çalışılması anındaki titreşimi algılayıp güvenlik alarmını tetiklemek.
• Bir kargo kutusunun veya hassas ekipmanın nakliye sırasında düşürülüp düşürülmediğini ya da sert bir darbe alıp almadığını tespit eden bir darbe kaydedici (data logger) devre kurmak.
• Bir motorun veya döner mekanizmanın normalin üzerinde titreşim yapmaya başladığı anı yakalayıp bakım uyarısı üretmek.
• Masaya veya bir yüzeye vurulduğunda ışığı açıp kapatan basit bir "vuruşla kontrol" (tap sensor) projesi geliştirmek.
• Kilitli duran bir bisiklet veya motosikletin sarsılmasını algılayıp hırsızlığa karşı alarm tetiklemek.
• Bir vitrin dolabının, ATM kabininin veya sergi kutusunun izinsiz açılmaya çalışılması ya da darbe alması durumunda güvenlik sistemine sinyal göndermek.
• Bir taşıma bandı veya makine gövdesindeki beklenmeyen titreşimi tespit ederek kontrol panosuna uyarı iletmek.

Bağlantı ve Kullanım

Modülün VCC pini mikrodenetleyicinin 3,3V veya 5V çıkışına, GND pini ise ortak topraklamaya bağlanır; DO (dijital çıkış) pini Arduino veya benzeri bir kartın dijital giriş pinine bağlanır, ani ve kısa süreli darbeleri kaçırmamak için kesme (interrupt) destekli bir pin tercih edilmesi önerilir. Yazılım tarafında pinMode() ile ilgili pin giriş (INPUT) olarak tanımlandıktan sonra ek bir kütüphane kurmaya gerek kalmadan digitalRead() fonksiyonu ile DO pininin anlık durumu okunur; titreşim algılandığında pin durumu kısa süreliğine değişir ve bu değişim programda bir olay olarak, örneğin bir buzzer'ı veya röleyi tetiklemek için kullanılabilir. Algılama hassasiyeti, kart üzerindeki küçük potansiyometre ince bir tornavida ile çevrilerek arttırılıp azaltılabilir; hassasiyet çok yüksek ayarlandığında ortam titreşimlerinden (masaya hafif dokunma, yakındaki bir motorun titreşimi, hatta hava akımından gelen ufak sarsıntılar) de tetiklenebileceği unutulmamalıdır. Kararlı ve tekrarlanabilir sonuçlar almak için modülün, titreşimi doğrudan iletecek sabit ve sert bir yüzeye sıkıca monte edilmesi, gevşek veya yumuşak bir yüzeye tutturulmaması önemlidir.

Paket İçeriği

• 1 adet piezoelektrik seramik titreşim sensörü modülü
• Kart üzerinde lehimli 3 pinlik (VCC, GND, DO) erkek header
• Hassasiyet ayarı için kart üzerinde hazır monte edilmiş potansiyometre

Dikkat Edilmesi Gerekenler

• Piezoelektrik seramik disk kırılgandır; sert darbe, düşürme veya aşırı bükülme diski çatlatabilir ya da kalıcı olarak hasara uğratabilir.
• Modül, belirtilen gerilim sınırlarının (3,3V-5V) dışında beslenmemelidir; aşırı gerilim LM393 komparatör devresine ve dijital çıkışın güvenilirliğine zarar verebilir.
• Hassasiyet potansiyometresi çok yükseğe ayarlanırsa modül ortam gürültüsünden (masaya hafif vurma, yakın titreşim kaynakları, hava akımı) yanlış tetiklenebilir; çok düşük ayarlandığında ise gerçek darbeleri kaçırabilir.
• Sensörün doğru çalışması için piezo diskin sağlam ve sert bir yüzeye sabitlenmesi gerekir; gevşek veya yumuşak bir montaj titreşimi tam iletmez ve algılama hassasiyetini düşürür.
• Çıkış sinyali kısa süreli bir darbe şeklinde olduğundan, yazılımda darbenin kaçırılmaması için kesme tabanlı okuma veya yeterince sık örnekleme yapılması, ayrıca çoklu tetiklenmeyi önlemek için yazılımsal debounce uygulanması önerilir.
• Kart açık devre olduğundan nem ve suya karşı koruması yoktur; nemli, ıslak veya tozlu ortamlarda ek bir muhafaza olmadan kullanılmamalıdır.
