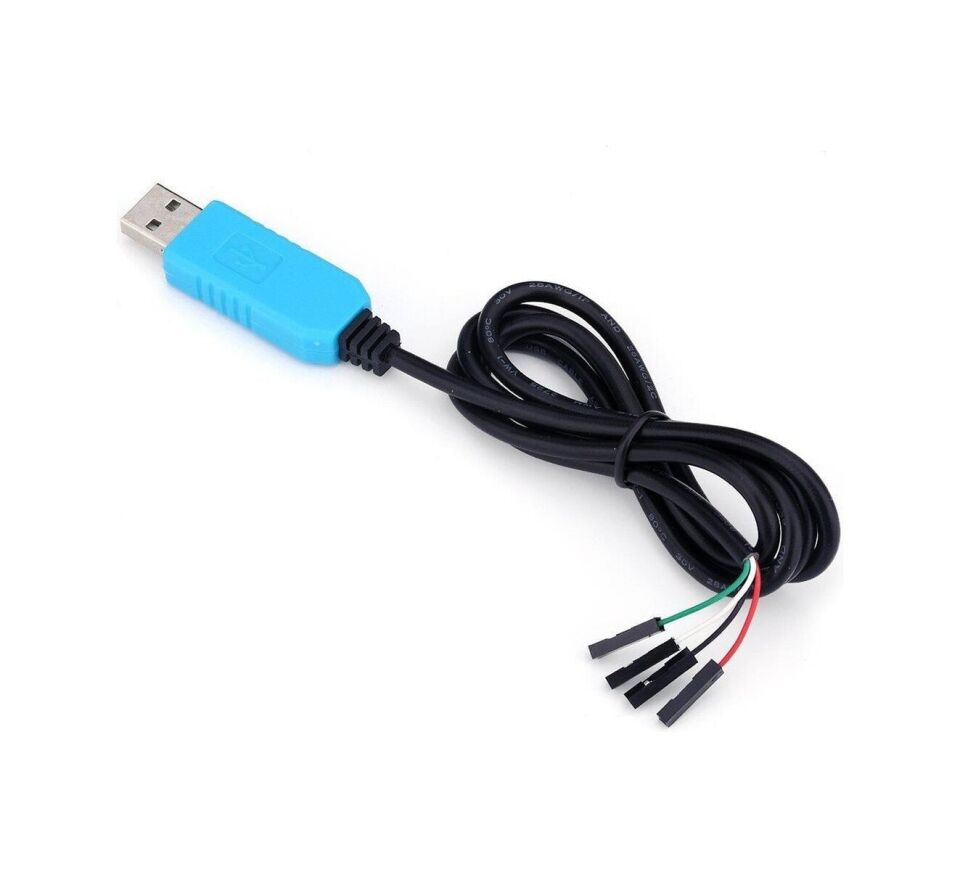

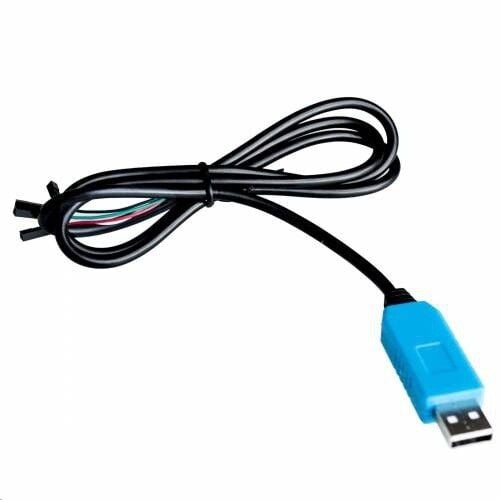

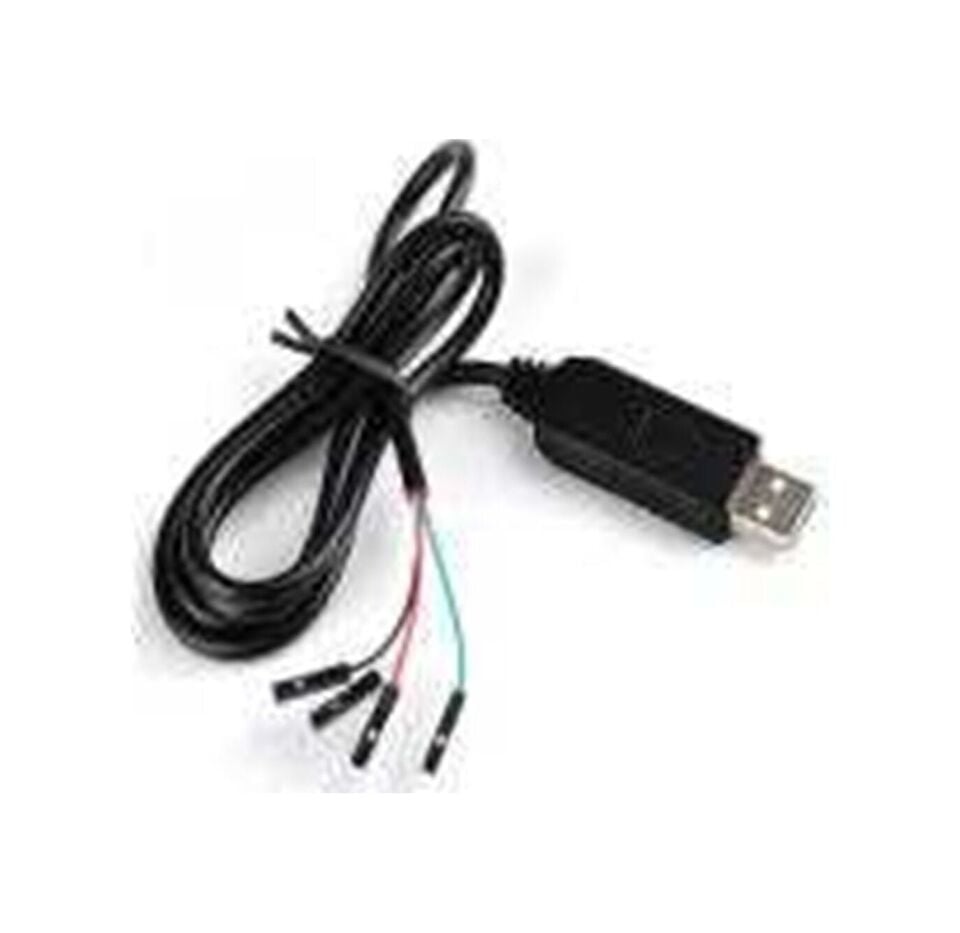

PL2303 TA USB-TTL Seri Dönüştürücü Kablo

PL2303 TA USB-TTL Seri Dönüştürücü Kablo, bilgisayarın USB portu ile mikrodenetleyici, GSM/GPS modülü veya ağ cihazı gibi TTL seviyeli seri (UART) arayüze sahip donanımlar arasında köprü kuran bir dönüştürücüdür. Kablonun içine gömülü Prolific PL2303TA çipi, bilgisayardan gelen USB veri paketlerini standart asenkron seri sinyale çevirir ve karşı taraftaki TXD/RXD hatları üzerinden veri alışverişini sağlar; bilgisayar tarafında bu bağlantı, işletim sistemi tarafından sıradan bir seri port (COM port) gibi görülür. Bilgisayar tarafında USB girişine takılırken diğer uçtaki dişi pin soketleri, geliştirme kartının veya modülün seri haberleşme pinlerine doğrudan bağlanır. Bu sayede fiziksel seri port bulunmayan modern bilgisayarlarla eski nesil donanımlar, bootloader/firmware yükleme arayüzleri veya ağ cihazlarının konsol portları arasında ek bir donanım kartına gerek kalmadan kolayca iletişim kurulabilir. Tek parça, ince ve esnek gövdesi sayesinde masaüstünde sabit kurulum yerine ihtiyaç anında takılıp çıkarılan bir aksesuar olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Prolific PL2303TA çipi sayesinde yaygın olarak tanınan ve kararlı çalışan bir USB-seri dönüşüm sağlar.
• 75 bps ile 6 Mbps arasında geniş bir baud rate aralığını destekleyerek farklı hız gereksinimindeki cihazlarla uyumlu çalışır.
• USB veri hattından beslendiği için harici bir güç kaynağına ihtiyaç duymaz.
• Renk kodlu dört ayrı hat (VCC, GND, TXD, RXD) sayesinde bağlantı yapılırken pin karışıklığı riski azalır.
• Windows, macOS ve Linux işletim sistemleriyle uyumlu sürücü desteğine sahiptir.
• Kompakt ve tek parça kablo yapısı sayesinde saha çalışmalarında ve masaüstünde kolayca taşınıp kullanılabilir.
• Prolific sürücüsü kurulduktan sonra standart bir sanal COM port olarak görünür, bu da mevcut terminal ve programlama yazılımlarıyla doğrudan uyumluluk sağlar.
• Tam çift yönlü (full duplex) çalışma yapısı sayesinde veri gönderimi ve alımı aynı anda kesintisiz yürütülebilir.

Kullanım Alanları

• Seri port bootloader'ı üzerinden Arduino veya AVR tabanlı bir geliştirme kartına firmware yüklemek.
• GSM/GPRS modülünün AT komutlarını bilgisayardaki bir terminal programı üzerinden test etmek.
• Ağ anahtarı veya router'ın konsol (console) portuna bağlanıp cihazı komut satırından yapılandırmak.
• Raspberry Pi gibi tek kart bilgisayarların seri konsoluna bağlanarak ekran ve klavye olmadan ilk kurulumu yapmak.
• GPS modülünün NMEA çıktısını bilgisayarda okuyarak konum verisini bir yazılımla izlemek.
• Endüstriyel bir cihazın TTL seviyeli seri hattından bilgisayara ölçüm veya durum verisi aktarmak.
• CNC, 3D yazıcı veya otomasyon panosu gibi seri komutla yönetilen bir kartın firmware güncellemesini bilgisayardan yapmak.
• Laboratuvar veya atölye ortamında birden fazla mikrodenetleyici kartı sırayla test ederken tek bir USB-seri köprüsünü farklı kartlar arasında taşımak.

Bağlantı ve Kullanım

Kablonun USB uçlu tarafı bilgisayarın USB girişine takılır; işletim sistemi PL2303TA çipini tanıdıktan sonra, gerekirse Prolific sürücüsü kurularak yeni bir COM port ya da seri aygıt oluşturulur. Karşı uçtaki dişi soketten çıkan kırmızı kablo (VCC) hedef devrenin 5V hattına, siyah kablo (GND) ise ortak topraklamaya bağlanır. Çapraz bağlantı kuralına göre kablonun yeşil TXD ucu hedef cihazın RXD pinine, beyaz RXD ucu ise hedef cihazın TXD pinine bağlanmalıdır; bu iki hattın düz bağlanması durumunda cihazlar birbirini dinlediği için hiçbir veri iletilmez. Bağlantı tamamlandıktan sonra bilgisayardaki bir terminal programında (ör. Arduino IDE Seri Monitör veya PuTTY) doğru COM port numarası seçilir ve hedef cihazın beklediği baud rate değeri (ör. 9600, 115200) her iki tarafta da aynı olacak şekilde ayarlanır. Kablo takıldığında işletim sistemi tarafından hangi COM port numarasının atandığı Aygıt Yöneticisi (Windows) veya benzeri sistem araçlarından kontrol edilerek doğrulanabilir; birden fazla USB-seri cihaz bağlıyken doğru portun seçildiğinden emin olunmalıdır.

Paket İçeriği

• 1 adet PL2303 TA USB-TTL Seri Dönüştürücü Kablo
• USB Type-A giriş ucu
• 4 pinli (VCC, GND, TXD, RXD) dişi soket çıkışı
• Renk kodlu ayrı hatlar (kırmızı, siyah, yeşil, beyaz) sayesinde ek etiketleme gerekmeden pin ayrımı

Dikkat Edilmesi Gerekenler

• TXD ve RXD hatları çapraz bağlanmalıdır; kablonun TXD'si hedefin RXD'sine, RXD'si hedefin TXD'sine gitmelidir, aksi halde haberleşme sağlanamaz.
• Kablonun TXD/RXD hatları 3,3V TTL seviyesindedir (girişler 5V tolere eder); yalnızca kırmızı VCC teli 5V taşır, bu yüzden 3,3V ile çalışan hassas modüllere doğrudan bağlamadan önce voltaj uyumluluğu kontrol edilmelidir.
• İlk kullanımda işletim sisteminin PL2303TA çipini tanıması için Prolific sürücüsünün kurulu olması gerekebilir.
• VCC hattı hedef devreye güç vermek için kullanılacaksa, devrenin akım ihtiyacının USB portunun sağlayabileceği sınırlar içinde kalmasına dikkat edilmelidir.
• Bağlantı yapılırken VCC ve GND uçlarının ters bağlanmaması gerekir; ters bağlantı hem kabloya hem de hedef cihaza zarar verebilir.
• Bazı işletim sistemi sürümlerinde Prolific sürücüsünün güncel ve imzalı sürümünün kullanılması, tanıma sorunlarını önlemek açısından önerilir.
• Hedef cihazın beklediği baud rate değeri ile terminal programında seçilen değer birbiriyle eşleşmezse ekranda anlamsız karakterler görülür; ilk denemede iletişim kurulamazsa öncelikle baud rate ayarı kontrol edilmelidir.
• Kablo tek parça olarak üretildiğinden içindeki PL2303TA çipine doğrudan erişim veya onarım mümkün değildir; arıza durumunda kablonun tamamı değiştirilmelidir.
