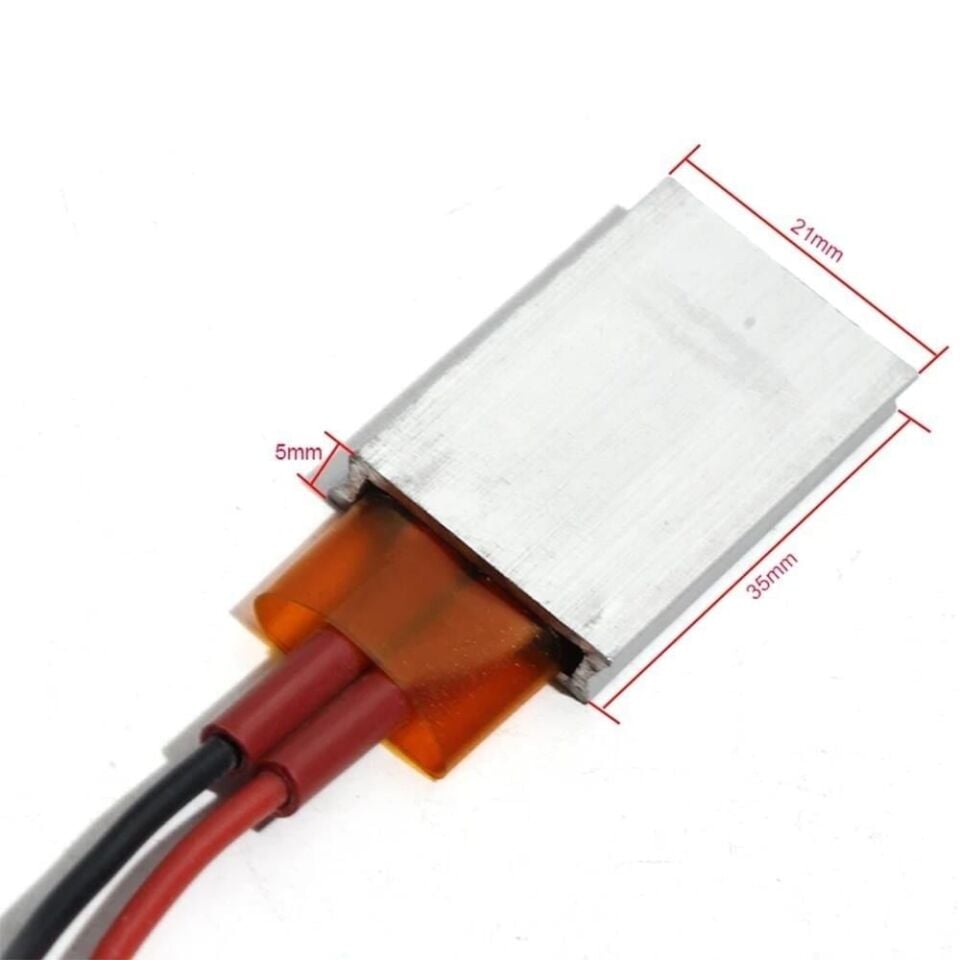

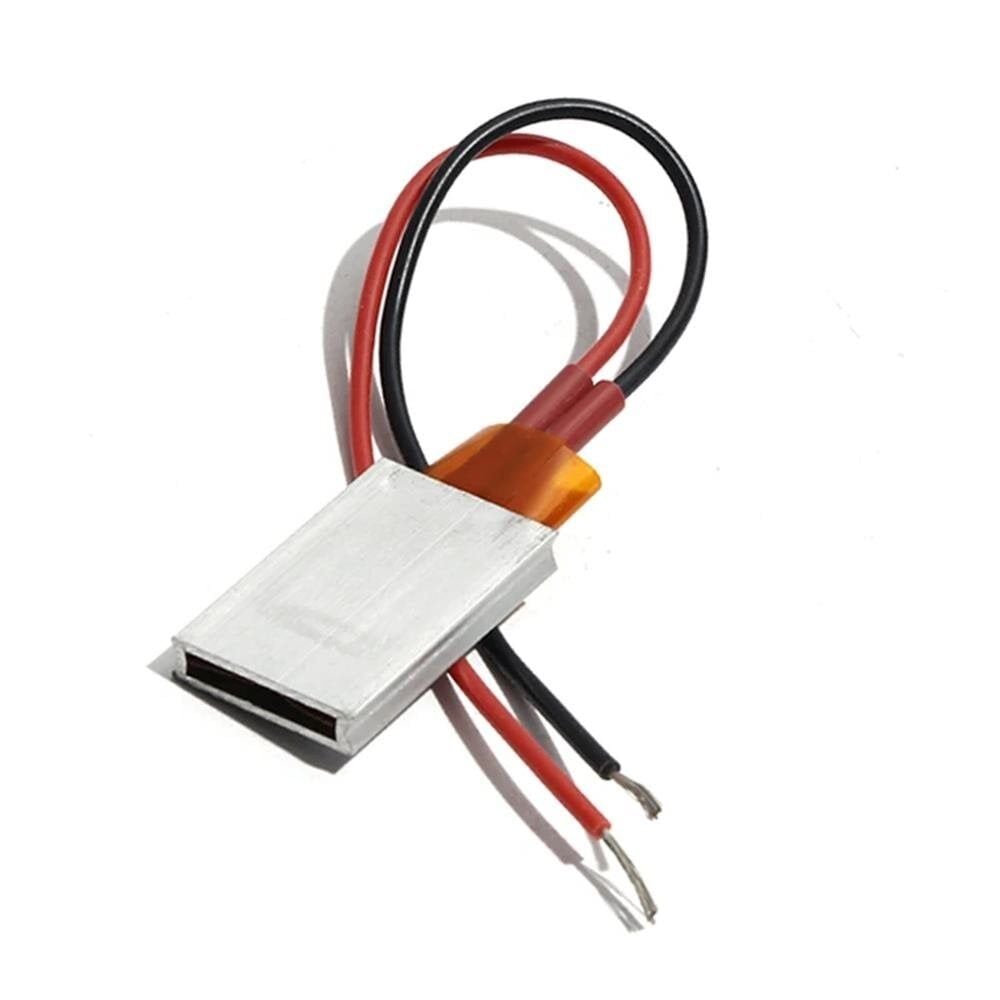

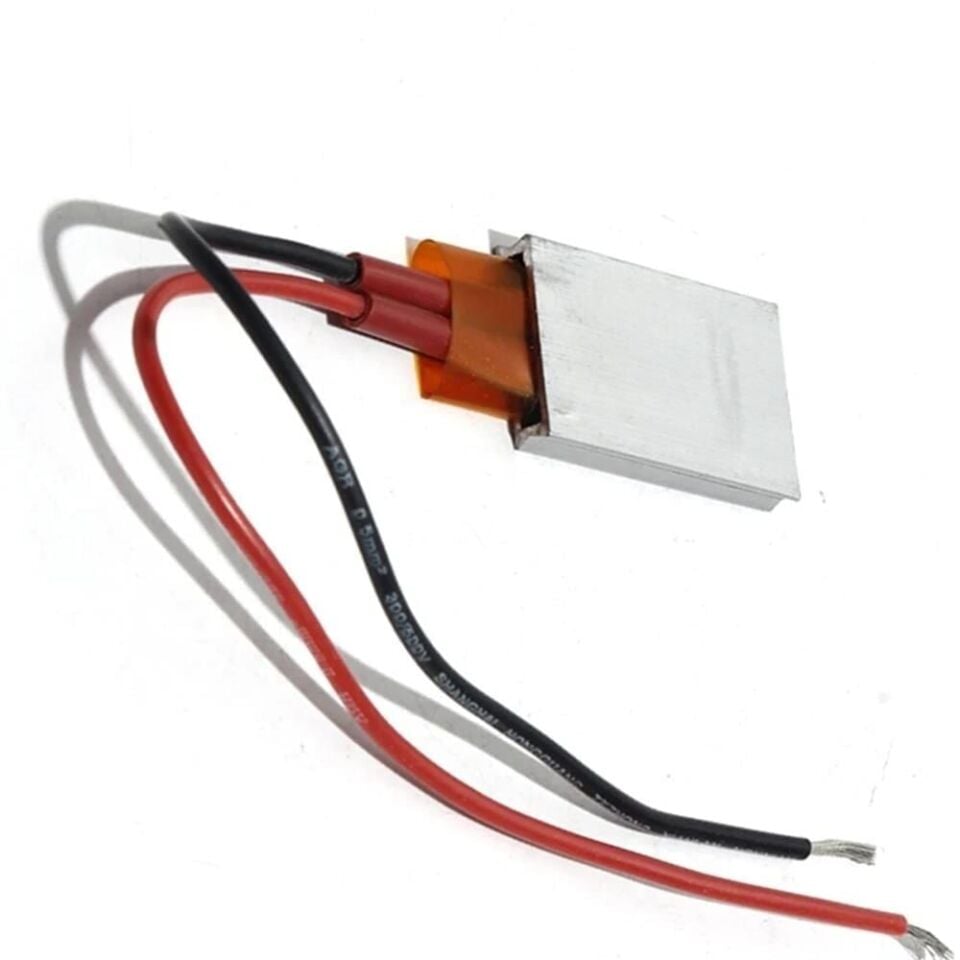

PTC Isıtma Plaka 12V 220°C (35x21x5mm)

PTC Isıtma Plaka, 12V DC gerilimle beslenen ve yaklaşık 220°C Curie noktasına sahip, kendiliğinden sıcaklık sınırlamalı bir seramik ısıtıcı elemandır. 35x21x5mm ölçülerindeki düz plaka gövdesi, temas ettiği yüzeye doğrudan ve nispeten homojen bir ısı aktarımı sağlayacak şekilde tasarlanmıştır. PTC (Pozitif Sıcaklık Katsayılı) seramiğin temel özelliği, sıcaklık yükseldikçe iç direncinin hızla artması ve buna bağlı olarak akım çekişinin kendiliğinden azalmasıdır; bu sayede aşırı ısınma riski büyük ölçüde kendiliğinden sınırlanır. Basit iki uçlu dirençli yapısı ve düz plaka formu sayesinde, ek bir kontrol devresi kurmadan küçük hacimli ısıtma, yüzey ısıtma ve sıcaklığa duyarlı elektronik projelerde kolayca kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kendiliğinden sıcaklık sınırlaması sayesinde, sabit dirençli ısıtıcılarda görülen aşırı ısınma ve yanma riskini büyük ölçüde azaltır.
• Ek bir termostat, sıcaklık sensörü veya harici kontrol devresi kullanmadan belirli bir sıcaklık bandında kararlı şekilde çalışabilir.
• Düz ve ince (5mm kalınlığında) yapısı sayesinde dar hacimli muhafazalara ve mekanik tasarımlara kolayca entegre edilebilir.
• Doğrudan 12V DC güç kaynağı, akü veya batarya paketiyle beslenebilir; ayrı bir sürücü veya güç kademesi gerektirmez.
• Katı hal ısıtıcı elemanı olduğu için hareketli parça, filaman veya kırılgan cam gövde içermez, bu da uzun ömürlü ve dayanıklı kullanım sağlar.
• Polarite bağımsız yapısı sayesinde bağlantı sırasında uçların ters takılması herhangi bir zarara yol açmaz.
• Sabit dirençli ısıtıcılara göre daha öngörülebilir bir sıcaklık davranışı sunar, bu da tekrarlanabilir deney ve test düzenekleri için avantajlıdır.

Kullanım Alanları

• Küçük hacimli bir elektronik kutusu veya muhafaza içinde nem yoğunlaşmasını önlemek için düşük seviyeli sürekli ısıtma sağlamak.
• 3D yazıcı, lehimleme veya ısıl işlem ile ilgili küçük ölçekli deneylerde yardımcı ısı kaynağı olarak kullanmak.
• Kuluçka makinesi gibi sabit sıcaklık gerektiren DIY projelerde ana veya yardımcı ısıtıcı eleman olarak kullanmak.
• Soğuk havalarda dış mekana kurulan kamera, sensör veya haberleşme modülü muhafazasının içini donmaya karşı ılık tutmak.
• Laboratuvar tipi küçük numune, kap veya reaktif ısıtma düzeneklerinde deneysel ısı kaynağı olarak kullanmak.
• Nemli ortamlarda saklanan optik ekipman, teleskop veya hassas cihaz kutularının içini nem almak amacıyla hafifçe ısıtmak.
• Arduino veya benzeri bir mikrodenetleyici ile röle üzerinden tetiklenen basit, sıcaklık kontrollü bir ısıtma sisteminin ısıtıcı elemanı olarak kullanmak.

Bağlantı ve Kullanım

Isıtıcı plakanın iki ucu, 12V DC güç kaynağının artı ve eksi hatlarına doğrudan bağlanır; PTC seramik basit bir dirençli eleman olduğundan bağlantı uçlarının yönü önemli değildir. Beslemeye seri şekilde bir anahtar, röle veya MOSFET eklenerek ısıtmanın açılıp kapatılması bir mikrodenetleyici üzerinden de kontrol edilebilir; sürekli çalışan sistemlerde besleme doğrudan güç kaynağına bağlı bırakılabilir, çünkü eleman kendiliğinden sıcaklığını sınırlar. Isı aktarımının verimli olması için plakanın düz yüzeyinin, ısıtılacak malzeme veya yüzeyle mümkün olduğunca geniş temas alanı oluşturacak şekilde sabitlenmesi, gerekirse ısıl iletken bir yapıştırıcı veya mekanik klips ile tutturulması önerilir; plaka ile temas yüzeyi arasında hava boşluğu bırakılması ısı aktarım verimini düşürür. Daha hassas bir sıcaklık takibi isteniyorsa, plakanın yüzeyine ayrı bir sıcaklık sensörü eklenerek mikrodenetleyici üzerinden geri beslemeli bir kontrol döngüsü kurulabilir; bu şekilde PTC'nin kendiliğinden sınırladığı sıcaklığın altında, yazılımsal olarak daha düşük bir hedef sıcaklıkta da çalıştırılabilir. İstenirse besleme hattına düşük frekanslı bir PWM sinyali uygulanarak ortalama ısıtma gücü kısmen azaltılabilir; bu, PTC'nin kendiliğinden sınırlama davranışını ortadan kaldırmaz, yalnızca ortalama gücü düşürür. Güç kaynağı seçilirken, plakanın soğukken çektiği ilk akımın ısındıktan sonraki kararlı değerden daha yüksek olabileceği göz önünde bulundurulmalı ve besleme hattına bu ilk akımı karşılayabilecek kalınlıkta kablo kullanılmalıdır.

Paket İçeriği

• 1 adet PTC ısıtma plakası (12V, ~220°C, 35x21x5mm)
• Ek aksesuar (bağlantı kablosu, vida, montaj plakası, yapıştırıcı vb.) ürün bilgilerinde ayrıca belirtilmemiştir

Dikkat Edilmesi Gerekenler

• Plaka çalışırken 220°C'ye kadar ısınabilir; doğrudan cilt teması ciddi yanıklara neden olabilir, çalışırken ve soğumadan hemen sonra dokunmayın.
• Isıya dayanıklı olmayan, yanıcı veya ısıya duyarlı malzemelerin (plastik, kağıt, köpük, bant vb.) plakayla doğrudan temas etmesine veya çok yakınına monte edilmesine izin vermeyin.
• Güç kaynağının akım kapasitesinin, plakanın soğuk başlangıçtaki daha yüksek ilk akım çekişini güvenle karşılayacak şekilde seçildiğinden emin olun; ürün için tam güç (watt) değeri belirtilmediğinden, gerekirse plakanın çektiği akımı bir multimetre ile ölçerek güç kaynağınızı buna göre boyutlandırın.
• Kapalı ve havalandırmasız bir hacimde uzun süre kesintisiz çalıştırmak, çevresindeki bileşenlerin, kablolamanın veya muhafazanın aşırı ısınmasına yol açabilir.
• Su geçirmezlik veya nem koruma sınıfı belirtilmediğinden, nemli veya ıslak ortamlarda ek yalıtım ve koruma önlemi almadan kullanmayın.
• Bağlantı uçlarındaki lehim noktalarını mekanik gerilime karşı koruyun; tekrarlanan bükülme veya çekme zamanla kopmaya ve temas kesilmesine neden olabilir.
