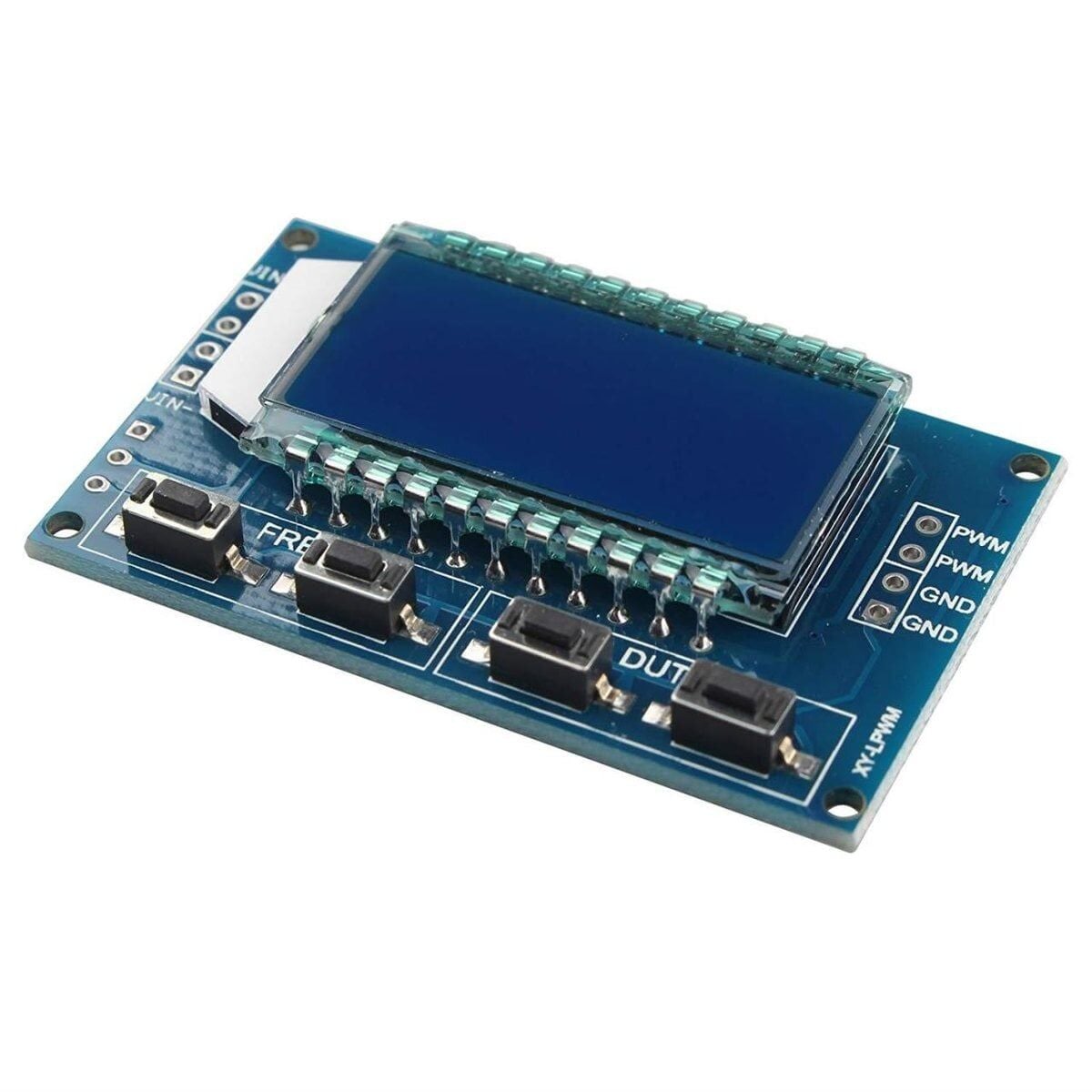

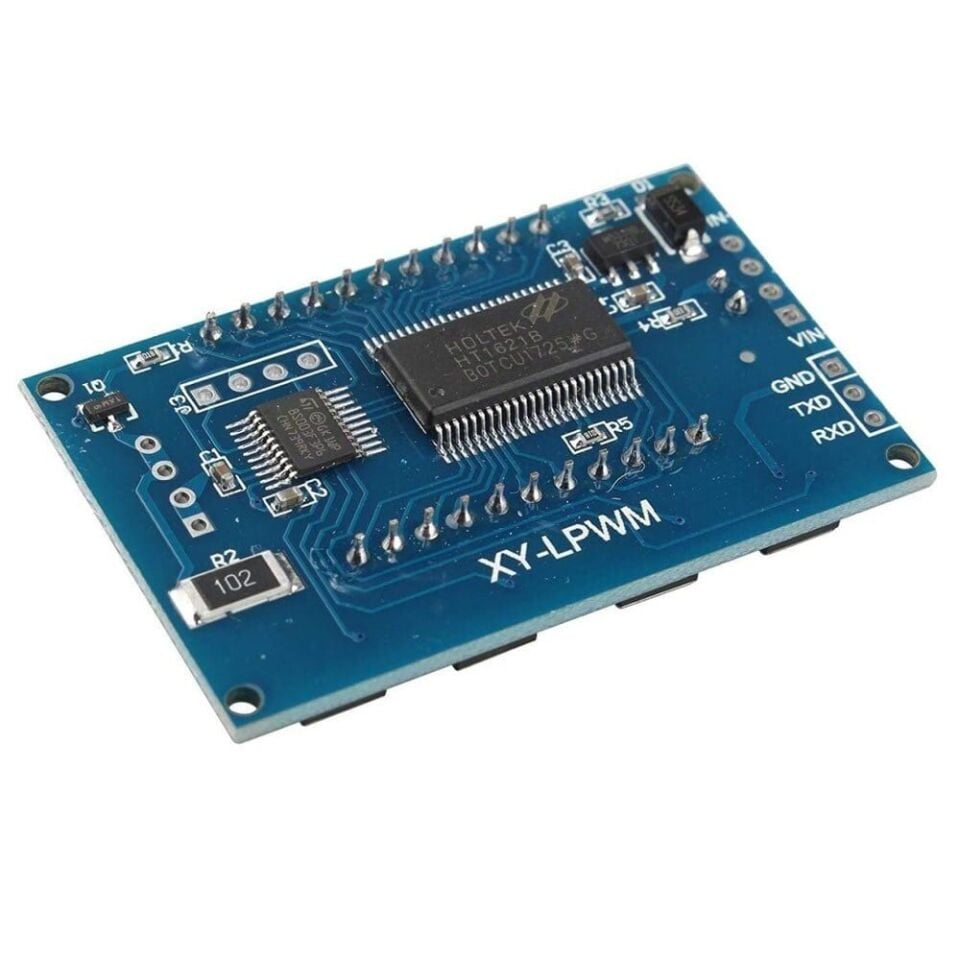

PWM Sinyal Jeneratörü Devresi - XY-LPWM
XY-LPWM, kare dalga şeklinde PWM (Darbe Genişlik Modülasyonu) sinyali üreten, üzerindeki dijital gösterge ve butonlar aracılığıyla frekans ile görev döngüsü (duty cycle) değerlerinin birbirinden bağımsız ayarlanabildiği bir sinyal jeneratörü devresidir. Modül, besleme gerilimini iç osilatör devresiyle işleyerek istenen frekans ve doluluk oranında kare dalga üretir; bu sinyal bir sürücü katına, MOSFET veya röle tetikleme devresine ya da bir mikrodenetleyicinin dijital girişine referans sinyal olarak verilebilir. Motor hızı, LED parlaklığı veya ısıtıcı gücü gibi PWM tabanlı kontrollerin test edildiği projelerde, laboratuvar ortamında ayarlanabilir sinyal kaynağı olarak kullanılır.
Teknik Özellikler
| Modül kodu | XY-LPWM |
| Ürün türü | PWM sinyal jeneratörü / osilatör devresi |
| Çalışma prensibi | Ayarlanabilir frekans ve görev döngüsüne (duty cycle) sahip kare dalga (PWM) sinyali üretimi |
| Besleme gerilimi | DC 3,3V - 30V aralığında (modül üzerinde belirtilen değere göre) |
| Çıkış sinyal tipi | Kare dalga (PWM), genliği besleme gerilimi seviyesinde |
| Çıkış kanal sayısı | Tek kanal PWM çıkışı |
| Frekans aralığı | Yaklaşık 1 Hz - 150 kHz arasında ayarlanabilir |
| Görev döngüsü (duty cycle) aralığı | %0 - %100 arasında hassas ayarlanabilir |
| Ayar arayüzü | Üzerindeki butonlar ile frekans ve duty cycle değerlerinin dijital olarak girilmesi |
| Gösterge | Dijital ekran üzerinden anlık frekans ve duty cycle değerinin görüntülenmesi |
| Parametre hafızası | Son ayarlanan frekans ve duty cycle değerlerinin kalıcı hafızada tutulması |
| Modül kategorisi | Zamanlayıcı ve osilatör sınıfı kontrol modülü |
| Tipik kullanım amacı | Motor sürücü, MOSFET, röle veya katı hal rölesi (SSR) gibi güç katlarını tetikleyen kontrol sinyali kaynağı |
| Bağlantı noktaları | Besleme (VCC, GND) ve PWM sinyal çıkışı için ayrı bağlantı uçları |
| Referans/test kullanımı | Laboratuvar ve prototipleme ortamında ayarlanabilir kare dalga referans kaynağı olarak kullanılabilir |
Öne Çıkan Özellikler
- Frekans ve görev döngüsü birbirinden bağımsız olarak ayarlanabilir, böylece sinyalin hem hızı hem doluluk oranı istenildiği gibi şekillendirilebilir.
- Üzerindeki dijital gösterge sayesinde ayarlanan frekans ve duty cycle değerleri anlık olarak izlenebilir.
- Buton tabanlı ayar arayüzü, potansiyometreye kıyasla daha hassas ve tekrarlanabilir değer girişine imkan tanır.
- Geniş besleme gerilimi aralığı sayesinde farklı proje güç kaynaklarıyla doğrudan uyumlu çalışabilir.
- Az sayıda bağlantı ucu sayesinde mevcut bir devreye ya da proje kutusuna kolayca eklenebilir.
- Ürettiği kare dalga çıkış, harici bir sürücü veya opto-coupler katına doğrudan tetikleme sinyali olarak verilebilir.
- Bir mikrodenetleyici veya kod yazmadan, sadece butonlarla istenen PWM sinyali dakikalar içinde elde edilebilir; bu da hızlı test ve deneme için zaman kazandırır.
- Ayarlanan değerler kalıcı hafızada tutulduğundan, modül enerjisi kesilip tekrar verildiğinde önceki frekans ve duty cycle ayarları kaybolmadan korunur.
Kullanım Alanları
- DC motorun dönüş hızını, motor sürücü kartının PWM girişine bu modülden sabit bir sinyal vererek kademeli olarak ayarlamak.
- Yüksek güçlü LED şeritlerin parlaklığını, bir MOSFET sürücü modülü üzerinden PWM sinyaliyle kısmak.
- Bir ısıtıcı direncin veya fan motorunun ortalama gücünü, tetiklenen katı hal rölesi (SSR) üzerinden PWM ile kontrol etmek.
- Mikrodenetleyici yazılımı henüz hazır değilken, sensör veya sürücü test düzeneğinde referans PWM sinyal kaynağı olarak kullanmak.
- Güç dönüştürücü (step-down/step-up) veya sürücü katlarının farklı frekans ve duty cycle değerlerinde nasıl tepki verdiğini laboratuvar ortamında test etmek.
- Buzzer veya titreşim motorunun çalışma yoğunluğunu PWM sinyaliyle ayarlayarak farklı geri bildirim şiddetleri oluşturmak.
- Okul veya kurs ortamında, PWM kavramını (frekans, duty cycle, ortalama gerilim ilişkisi) sayısal göstergeli bir cihaz üzerinden görsel olarak anlatmak.
Bağlantı ve Kullanım
Modülün besleme uçları (VCC ve GND), devrenin güç kaynağına, belirtilen 3,3V-30V DC aralığına uygun şekilde bağlanır. PWM çıkış pini, sürülecek devrenin giriş ucuna; örneğin bir MOSFET sürücü modülünün PWM girişine bağlanır; bir mikrodenetleyicinin dijital girişine ise ancak modülün besleme gerilimi mikrodenetleyicinin mantık seviyesiyle aynıysa doğrudan, değilse gerilim bölen ya da seviye kaydırıcı üzerinden bağlanır. Modül ile sürülen devre arasında ortak toprak (GND) hattının mutlaka paylaşılması gerekir. Üzerindeki butonlar kullanılarak önce frekans değeri, ardından duty cycle değeri girilir; ekran her iki değeri aynı anda gösterdiğinden ayar sırasında sinyalin anlık durumu takip edilebilir. Yüksek akım çeken bir yükü modülün çıkışına doğrudan değil, aradaki bir sürücü veya röle katına bağlamak, modülün çıkış hattını korur. Çıkış sinyalinin yüksek seviyesi besleme gerilimiyle aynı olduğundan, sinyalin verileceği devrenin (örneğin 3,3V veya 5V mantık seviyesiyle çalışan bir mikrodenetleyicinin) giriş toleransı bağlantı öncesinde kontrol edilmelidir; gerekirse aradaki bir gerilim bölen veya seviye kaydırıcı devre kullanılmalıdır. Düşük frekans ve uzun periyot gerektiren yavaş anahtarlamalı uygulamalarda (örneğin ısıtıcı kontrolü) küçük frekans değerleri, hızlı anahtarlama gerektiren motor sürücü uygulamalarında ise daha yüksek frekans değerleri tercih edilmelidir.
Paket İçeriği
- 1 adet XY-LPWM PWM sinyal jeneratörü devresi
Dikkat Edilmesi Gerekenler
- Besleme gerilimini modülün belirtilen aralığının (yaklaşık 3,3V-30V) dışında uygulamak devreyi kalıcı olarak zarar verebilir.
- Çıkış hattına, modülün sürebileceğinden daha yüksek akım çeken bir yükü (motor, güçlü LED şeridi vb.) doğrudan bağlamak yerine mutlaka bir sürücü veya röle katı kullanılmalıdır.
- GND (toprak) hattı, modül ile beslenen/sürülen devre arasında ortak olmalıdır; aksi halde sinyal düzgün iletilmez.
- Frekans ve duty cycle değerleri değiştirilirken, bağlı olan sürücü devresinin bu ani değişimlere karşı toleranslı olup olmadığı kontrol edilmelidir.
- Modül üzerindeki bileşenler statik elektriğe duyarlı olabileceğinden montaj ve söküm sırasında topraklama önlemi alınması önerilir.
- Modülde nem ve toza karşı özel bir koruma bulunmadığından kuru ve temiz bir ortamda kullanılması gerekir.
- Sinyal çıkış seviyesi doğrudan besleme gerilimine bağlı olduğundan, düşük mantık seviyeli (örneğin 3,3V) bir devreye yüksek gerilimle beslenen modülün çıkışını doğrudan bağlamak devreyi bozabilir; seviye uyumu bağlantı öncesinde mutlaka kontrol edilmelidir.
- Bağlantı ve ayar işlemleri sırasında modülün üzerindeki lehim noktalarına veya bağlantı uçlarına aşırı mekanik kuvvet uygulanmamalıdır.
