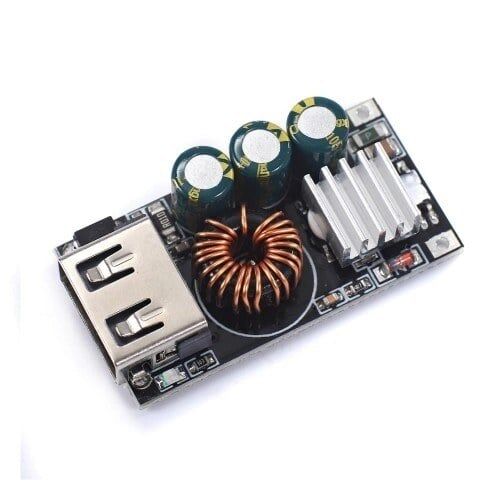

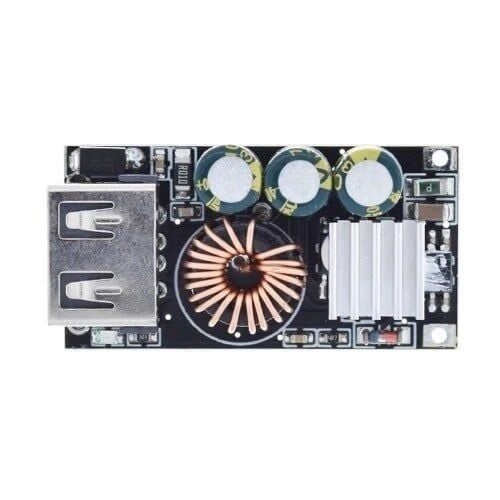

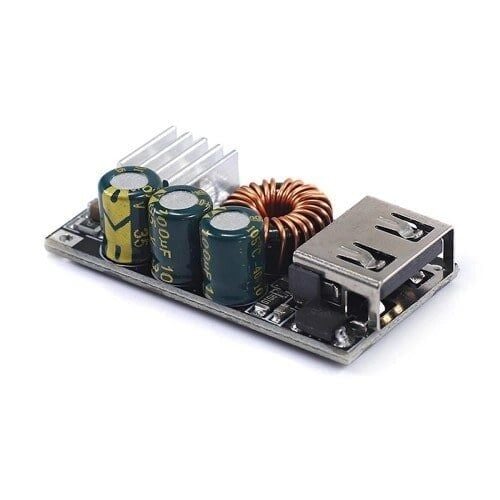

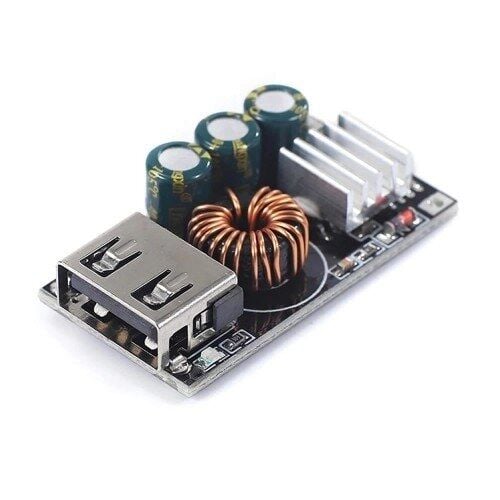

QC3 CTP01 Hızlı Şarj Modülü

QC3 CTP01 Hızlı Şarj Modülü, Qualcomm tarafından geliştirilen Quick Charge 3.0 (QC3.0) hızlı şarj protokolünü destekleyen küçük boyutlu bir gerilim tetikleme kartıdır. Modül, bağlandığı QC2.0 veya QC3.0 destekli bir USB şarj adaptörüyle D+ ve D- veri hatları üzerinden bir gerilim anlaşması (handshake) yaparak adaptörün standart 5V yerine daha yüksek bir çıkış gerilimi vermesini sağlar. Bu sayede elde zaten bulunan bir hızlı şarj adaptöründen LED şerit, küçük DC motor, USB lehim havyası veya Arduino tabanlı projeler gibi 9V, 12V hatta Sınıf B destekli adaptörlerde 20V seviyesinde güç isteyen devrelere ayrı bir adaptör almadan enerji sağlanabilir. QC3.0, QC2.0 ile geriye dönük uyumlu olduğu için modül her iki protokolü destekleyen adaptörlerle de çalışabilir. Böylece hobi elektroniği projelerinde, laboratuvar tipi ayarlanabilir bir güç kaynağı almadan önce, cepte zaten bulunan hızlı şarj adaptörleri ikinci bir enerji kaynağına dönüştürülmüş olur.

Teknik Özellikler

Öne Çıkan Özellikler

• Quick Charge 3.0 protokolünü destekler ve QC2.0 ile geriye dönük uyumludur, böylece farklı marka ve modeldeki hızlı şarj adaptörleriyle çalışabilir.
• D+ ve D- veri hatları üzerinden analog gerilim kodlaması yaparak adaptörle otomatik anlaşma sağlar, ekstra yazılım veya sürücü kurulumu gerektirmez.
• QC3.0 standardı 3,6V-20V aralığında 200 mV'lik adımlar tanımlar; kartın verebildiği seviyeler üzerindeki seçim düğmesinin sunduğu kademelerle sınırlıdır.
• QC2.0 modunda çalışırken 5V, 9V, 12V ve 20V sabit kademelerinden ihtiyaç duyulan seviyeyi seçtirir.
• Küçük ve sade kart yapısı sayesinde breadboard üzerinde, proje kutusu içinde veya taşınabilir düzeneklerde kolayca konumlandırılabilir.
• Telefon şarjında kullanılan mevcut bir hızlı şarj adaptörünü ikinci bir güç kaynağı satın almadan projelerde yeniden kullanmayı mümkün kılar.
• QC3.0 protokolü ile USB PD (Power Delivery) protokolü birbirinden farklı olduğundan, kart özellikle QC destekli adaptörlerle çalışacak şekilde tasarlanmış basit ve odaklı bir çözümdür.
• Uyumsuz veya hızlı şarj desteği olmayan bir adaptör bağlandığında modül otomatik olarak standart 5V seviyesinde çalışmaya devam ederek bağlı devrenin gereksiz yere yüksek gerilime maruz kalmasını engeller.
• Kompakt tasarımı sayesinde kablo karmaşası yaratmadan projeye entegre edilebilir; hızlı şarj adaptörü ile beslenecek devre arasında küçük bir ara birim olarak konumlanır.

Kullanım Alanları

• Elde bulunan bir telefon hızlı şarj adaptöründen 12V çekerek küçük bir DC fan veya soğutucu motoru çalıştırmak.
• Arduino tabanlı projelerde 9V gerilim gerektiren röle kartı veya step motor sürücüsünü ayrı bir adaptör almadan beslemek.
• QC3.0 destekli USB lehim havyalarını, hedeflenen sıcaklık/güç seviyesine denk gelen gerilimle çalıştırmak.
• 12V ile çalışan kısa LED şerit veya küçük aydınlatma düzeneklerini masaüstündeki bir hızlı şarj adaptöründen beslemek.
• Powerbank çıkışından taşınabilir ölçüm cihazlarına veya mini amplifikatör devrelerine 9V ya da 12V besleme sağlamak.
• Prototip aşamasındaki DIY elektronik projelerde farklı gerilim seviyelerini tek bir adaptörle deneyerek devre için en uygun çalışma noktasını bulmak.
• ESP8266/ESP32 tabanlı geliştirme kartlarını besleyen 9V regülatör girişli devrelere, evdeki hızlı şarj adaptöründen enerji sağlamak.
• Masaüstünde geçici bir test düzeneği kurarken, farklı gerilim seviyeleri gerektiren birkaç modülü tek bir adaptörü kademe değiştirerek sırayla test etmek.

Bağlantı ve Kullanım

Modülün giriş tarafı, QC2.0 veya QC3.0 destekli bir USB şarj adaptörüne ya da bu protokolleri destekleyen bir powerbank çıkışına bağlanır. Kart üzerindeki gerilim seçim düğmesine art arda basılarak sırasıyla 5V, 9V, 12V ve Sınıf B destekli adaptörlerde 20V kademeleri arasında geçiş yapılır; piyasadaki hızlı şarj adaptörlerinin çoğu Sınıf A olduğu için pratikte en yüksek kademe 12V'tur. Seçilen kademe genellikle üzerindeki gösterge ile takip edilebilir. Ayarlanan gerilim seviyesi kartın çıkış uçlarından projeye aktarılır; bu çıkışı beslemek istediğiniz devrenin güç girişine (artı ve eksi uçlarına), kutuplara dikkat ederek bağlamanız yeterlidir. Modülü hassas veya pahalı bir devreye bağlamadan önce, çıkış gerilimini bir multimetre ile ölçüp hedeflenen değere ulaştığından emin olmanız önerilir. Gerilim seçimi yapılmadan veya QC protokolünü desteklemeyen bir adaptör bağlandığında modül güvenlik amacıyla varsayılan 5V seviyesinde çalışmaya devam eder.

Paket İçeriği

• 1 x QC3 CTP01 Hızlı Şarj Modülü

Dikkat Edilmesi Gerekenler

• Modül yalnızca QC2.0/QC3.0 protokolünü destekleyen adaptörlerle yüksek gerilim üretebilir; standart 5V sabit çıkışlı adaptörlerle sadece 5V alınabilir.
• Seçilen gerilim seviyesi, besleyeceğiniz devrenin dayanabileceği maksimum değeri aşarsa kalıcı hasar oluşabilir; bağlamadan önce hedef devrenin gerilim toleransını mutlaka kontrol edin.
• Adaptörün sağlayabileceği akım, bağlı yükün ihtiyaç duyduğu akımdan düşükse gerilimde düşme veya adaptörün koruma moduna geçmesi görülebilir.
• Orijinal olmayan veya düşük kaliteli bazı adaptörler QC protokol anlaşmasını tam desteklemeyebilir; bu durumda modül beklenen gerilim seviyesine çıkamayabilir.
• Yüksek gerilim seçiliyken kartın çıkış uçlarını kısa devre etmeyin; bu durum hem modüle hem bağlı adaptöre zarar verebilir.
• USB Power Delivery (PD) protokolü QC3.0'dan farklı bir standarttır; yalnızca PD destekleyen ve QC desteği olmayan bir şarj adaptöründe beklenen gerilim anlaşması gerçekleşmeyebilir.
• Gerilim kademesini yük bağlıyken değiştirmek yerine, önce istenilen kademeyi seçip ardından devreyi bağlamak daha güvenlidir; bu, ani gerilim sıçramalarının hassas bileşenlere zarar vermesini önler.
