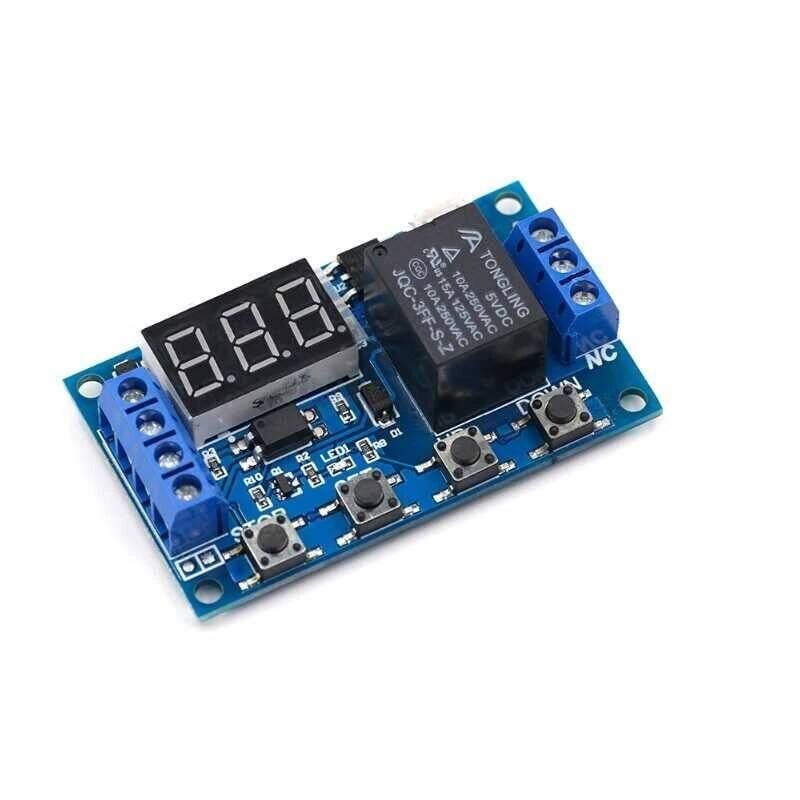

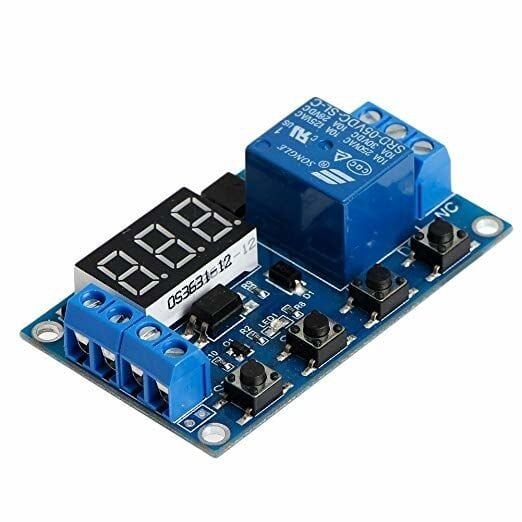

Röle Modülü - Zamanlayıcı - LCD Ekran

Röle Modülü - Zamanlayıcı - LCD Ekran, üzerindeki LCD ekran ve ayar tuşları (Mod/Ayarla, Yukarı, Aşağı) aracılığıyla saniye, dakika ve saat cinsinden süre girilebilen, tek kartlık bağımsız bir zaman rölesidir. Kart üzerindeki mikrodenetleyici devresi, girilen süreyi ve seçilen çalışma modunu yönetir; süre dolduğunda kart üzerindeki tek kanallı elektromekanik röle, ortak (COM), normalde açık (NO) ve normalde kapalı (NC) uçları üzerinden bağlı olan harici yükün enerjisini anahtarlar. Gecikmeli açma, gecikmeli kapama ve döngüsel (periyodik) açma-kapama gibi birden fazla çalışma modu tek kart üzerinde bir arada sunulur ve girilen ayarlar dahili hafızada saklandığı için elektrik kesintisinden sonra kaybolmaz. Arduino, PLC veya başka bir denetleyiciye ihtiyaç duymadan, sulama sisteminden aydınlatma otomasyonuna kadar geniş bir yelpazede zamana bağlı anahtarlama ihtiyacını tek başına karşılar.

Teknik Özellikler

Öne Çıkan Özellikler

• LCD ekran sayesinde ayarlanan süre ve seçili çalışma modu net biçimde görüntülenir, ayar yaparken kör butonlarla uğraşmaya gerek kalmaz.
• Saniyeden saate uzanan geniş bir zaman aralığında gecikme veya döngü süresi girilebilir.
• Gecikmeli açma, gecikmeli kapama ve döngüsel açma/kapama gibi birden fazla çalışma modu tek kart üzerinde bir arada sunulur.
• Ayarlanan süre ve mod bilgisi dahili hafızada saklandığından, elektrik kesintisi sonrasında ayarları yeniden girmeye gerek kalmaz.
• Tek kanallı röle çıkışı üzerinden AC veya DC ile beslenen harici bir yükü doğrudan anahtarlayabilir.
• Arduino veya benzeri bir geliştirme kartına ihtiyaç duymadan bağımsız (stand-alone) bir zaman rölesi olarak çalışır.
• Geniş giriş gerilimi aralığı sayesinde farklı DC besleme kaynaklarıyla (12V, 24V gibi) uyumlu şekilde kullanılabilir.

Kullanım Alanları

• Bahçe veya sera sulama sisteminde solenoid vanayı ayarlanan süre boyunca açıp süre sonunda otomatik kapatmak.
• Akvaryum, sera veya vitrin aydınlatmasını ayarlanan periyotlarla belirli süreliğine açıp kapatmak.
• Küçük bir pompayı veya fanı gün içinde belirli aralıklarla döngüsel biçimde çalıştırıp durdurmak.
• Atölye ortamında bir makineyi operatör butonuna basıldıktan belirli bir süre sonra devreye almak, örneğin 10 dakikalık bir ön ısınma gecikmesi uygulamak.
• Kuluçka makinesinde ısıtıcı veya havalandırma fanını belirli periyotlarla açıp kapatarak sıcaklık döngüsünü desteklemek.
• Dış mekan aydınlatmasını, tetiklendikten sonra ayarlanan süre kadar yanık tutup otomatik söndürmek.
• Elektronik proje prototiplerinde, mikrodenetleyici kodu yazmadan bir rölenin belirli bir süre sonra tetiklenmesini gerektiren hızlı test düzenekleri kurmak.

Bağlantı ve Kullanım

Modülün besleme girişine, karta monteli klemens üzerinde + ve - olarak işaretli uçlardan 6-30V DC aralığında uygun bir güç kaynağı bağlanır; gerilim polaritesine dikkat edilmelidir, çünkü ters bağlantı kartta kalıcı hasara yol açabilir. Anahtarlanacak yük, rölenin COM (ortak) ucu ile NO (normalde açık) veya NC (normalde kapalı) uçlarından birine seri olarak bağlanır: yükün süre dolunca enerjilenmesi isteniyorsa NO, sürekli enerjili olup süre dolunca kesilmesi isteniyorsa NC ucu tercih edilir. Güç verildikten sonra ekran üzerinde Mod tuşuna basılarak istenen çalışma modu (gecikmeli açma, gecikmeli kapama, döngü vb.) seçilir, ardından Yukarı/Aşağı tuşlarıyla saat-dakika-saniye basamakları tek tek girilir ve Ayarla/Onayla tuşu ile değer kaydedilir. İlk devreye almada, gerçek yükü bağlamadan önce sadece besleme verip röle çıkışının bir multimetre veya LED ile test edilmesi, ayarların ve seçilen modun beklendiği gibi çalıştığından emin olunmasını kolaylaştırır. Röle çıkışı üzerinden şebeke gerilimi gibi yüksek gerilimli bir yük anahtarlanacaksa, bu bağlantıların cihazın enerjisi kesilmiş haldeyken ve elektrik işlerinde deneyimli biri tarafından yapılması gerekir.

Paket İçeriği

• 1 adet Röle Modülü - Zamanlayıcı - LCD Ekran kartı
• Karta monteli LCD ekran, ayar tuşları ve klemens bağlantı uçları (lehimli, kullanıma hazır)
• Bağlantı kablosu, harici güç adaptörü ve montaj vidası pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Besleme gerilimi polaritesine dikkat edilmelidir; ters bağlantı modülde kalıcı hasara yol açabilir.
• Röle kontak kapasitesinin üzerinde akım veya gerilim çeken bir yük doğrudan bağlanmamalı, bu tür yükler için ek kontaktör veya harici güç rölesi kullanılmalıdır.
• Şebeke gerilimi gibi yüksek gerilimli hatlara yapılacak bağlantılar, devrenin enerjisi kesilmiş haldeyken ve gerekli izolasyon önlemleri alınarak yapılmalıdır; aksi halde elektrik çarpması riski oluşur.
• Zaman ayarı yapılırken doğru çalışma modunun seçildiğinden emin olunmalıdır, aksi halde röle beklenenin tersi bir davranış sergileyebilir (örneğin gecikmeli kapama yerine gecikmeli açma modunda kalabilir).
• Modülün nem ve tozdan korunması, uzun ömürlü ve kararlı çalışma için kapalı bir muhafaza içine monte edilmesi önerilir.
• Röle her anahtarlamada mekanik olarak çalıştığından, çok sık döngü gerektiren uygulamalarda (saniyeler mertebesinde sürekli açma/kapama) rölenin mekanik ömrü göz önünde bulundurulmalıdır.
• Kart ilk kez devreye alınırken, gerçek yük bağlanmadan önce ayarların ve seçilen modun doğru çalıştığı boş devrede (yüksüz) test edilmesi önerilir.
• Modül süre/döngü zamanlayıcısıdır; gerçek zaman saati (RTC) içermez, günün belirli saatine bağlı takvim programı yapılamaz.
