RS232 - RS485 Dönüştürücü Kutu

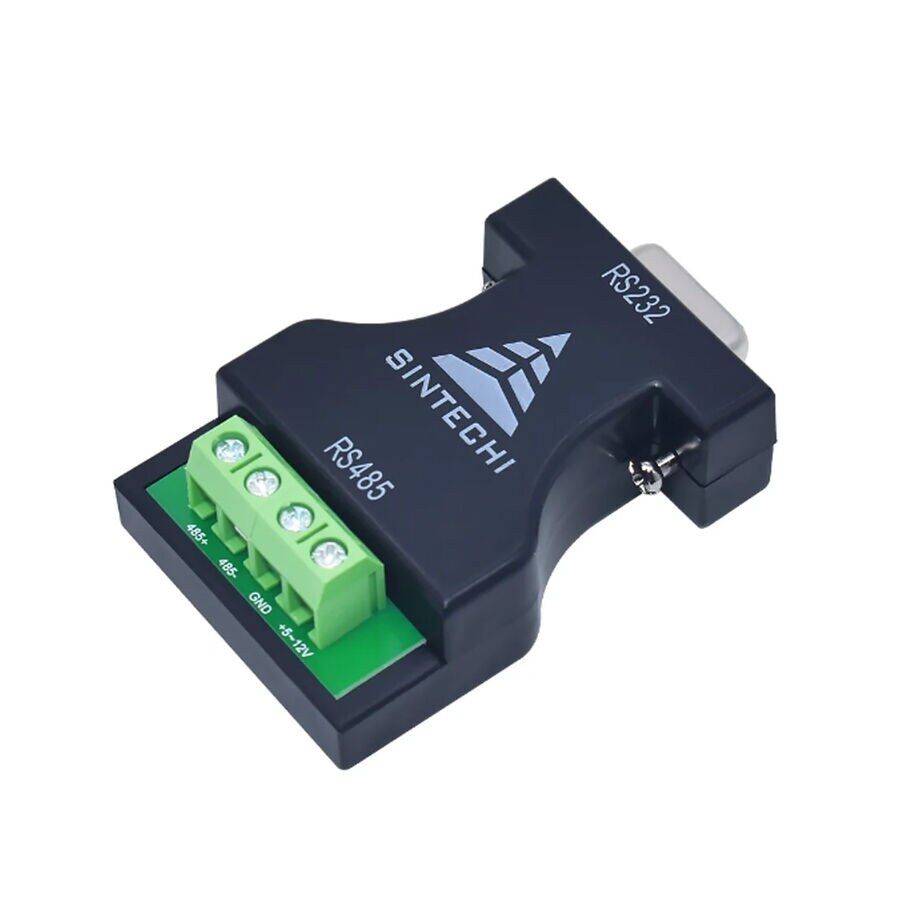

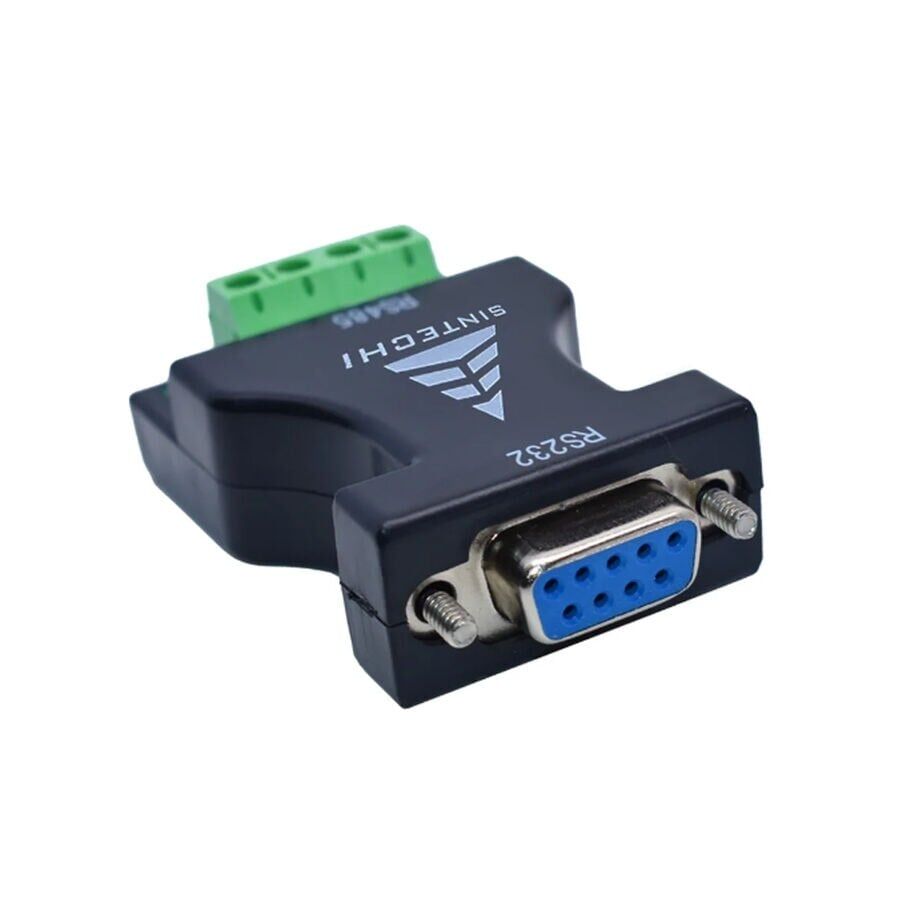

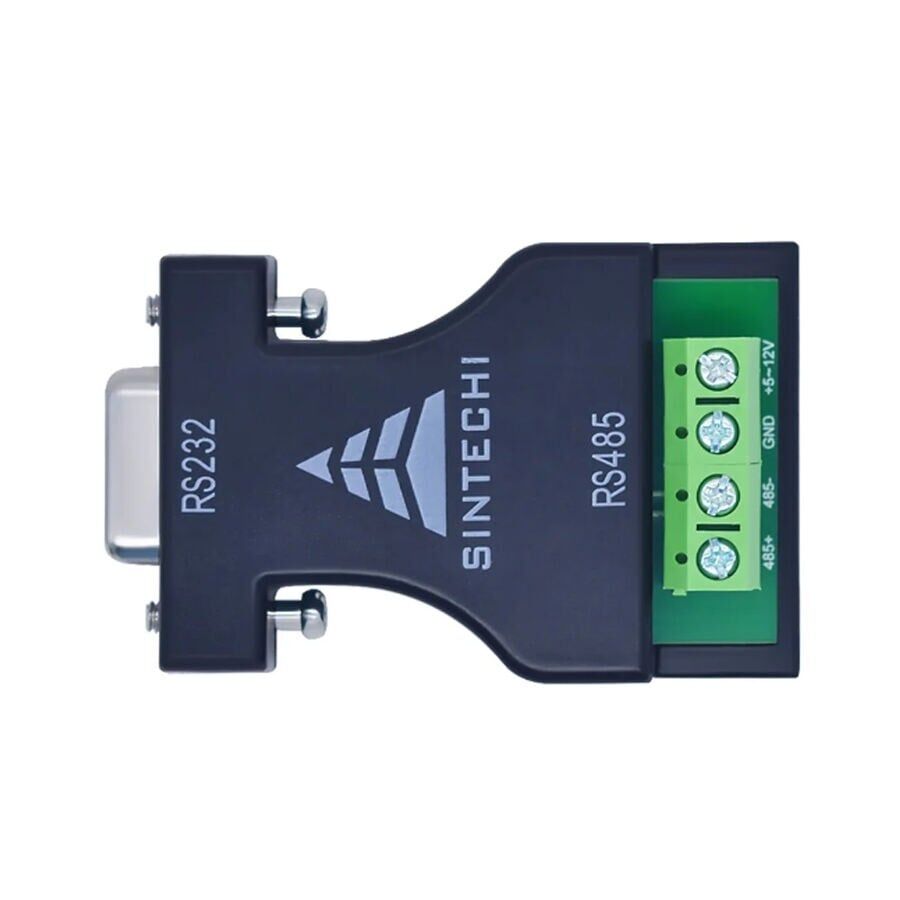

RS232 - RS485 Dönüştürücü Kutu, bilgisayarların ve PLC'lerin standart RS232 seri portundan gelen tek uçlu sinyali, endüstriyel ortamlarda yaygın kullanılan RS485 diferansiyel hattına çevirir. Cihaz, RS232 tarafındaki gönderme ve alma hatlarını RS485'in A ve B diferansiyel çiftine dönüştürerek uzun mesafeli ve elektriksel gürültüsü yüksek ortamlarda güvenilir seri haberleşme kurulmasını sağlar. Kutu içine alınmış devre sayesinde RS232 çıkışlı bir cihaz, doğrudan RS485 tabanlı çok noktalı bir hatta veya PLC, invertör, enerji analizörü gibi RS485 destekli cihazlara bağlanabilir. Ek bir sürücü kurulumuna gerek kalmadan, seri port üzerinden şeffaf veri aktarımı yapar. Bu sayede yalnızca RS232 portu bulunan eski bir bilgisayar veya kontrol ünitesi, RS485 tabanlı kurulmuş çok noktalı bir haberleşme ağına yeniden donanım değişikliği yapılmadan dahil edilebilir.
Teknik Özellikler
| Dönüştürme Yönü | RS232 (seri port) ↔ RS485 (diferansiyel çok noktalı hat), çift yönlü |
| RS485 Hat Yapısı | 2 telli, yarı çift yönlü (half-duplex) A/B hattı |
| RS232 Sinyal Seviyesi | Yaklaşık ±3V ile ±15V arası (RS232 standardı) |
| RS485 Diferansiyel Sinyal | Minimum ±200mV diferansiyel gerilim (RS485 standardı) |
| RS485 Ortak Mod Gerilim Aralığı | Yaklaşık -7V ile +12V arası |
| Maksimum Hat Uzunluğu (RS485 tarafı) | Uygun kablo ile yaklaşık 1200 metreye kadar |
| Maksimum Hat Uzunluğu (RS232 tarafı) | Düşük baud hızlarında yaklaşık 15 metre |
| Hatta Bağlanabilecek Cihaz Sayısı | Standart yükle bir hatta 32 adede kadar RS485 alıcı-verici |
| Topoloji | RS485 tarafı çoklu nokta (multi-drop) hat, RS232 tarafı nokta-nokta bağlantı |
| Veri İletim Tipi | Asenkron seri haberleşme (start-stop bit yapılı, UART tabanlı) |
| Gürültü Bağışıklığı | Diferansiyel RS485 hattı, tek uçlu RS232'ye göre elektriksel gürültüye daha dayanıklıdır |
| Önerilen Kablo Tipi | RS485 hattında bükümlü çift (twisted pair) kablo kullanımı önerilir |
| RS232 Bağlantı Ucu | Bu tip kutu dönüştürücülerde genellikle DB9 (9 pin) seri port konnektörü kullanılır |
| RS485 Bağlantı Ucu | Bu tip kutu dönüştürücülerde genellikle vidalı klemens (A/B hattı) kullanılır |
| Kullanım Şekli | Sürücü yazılımı kurulumu gerektirmeden, seri port üzerinden şeffaf veri dönüşümü |
| Desteklenen Baud Hızı Aralığı | Bu tip dönüştürücülerde yaygın olarak 300 bps ile 115200 bps arası desteklenir |
| Sinyal Yönü Kontrolü | RS485 tarafında gönderme/alma yönü genellikle otomatik olarak yönetilir |
| Kullanılan Devre Yapısı | Tümleşik bir RS232/RS485 dönüştürücü entegre devresi üzerine kurulu tasarım |
Öne Çıkan Özellikler
- RS232 ve RS485 arayüzleri arasında çift yönlü ve şeffaf sinyal dönüşümü yapar.
- RS485 hattının diferansiyel yapısı sayesinde RS232'ye göre çok daha uzun kablo mesafelerinde çalışabilir.
- Diferansiyel sinyal iletimi, elektriksel gürültüden kaynaklanan veri hatalarını önemli ölçüde azaltır.
- Çoklu nokta yapısı sayesinde tek bir RS232 kaynağından birden fazla RS485 cihazına erişim sağlanabilir.
- Ek bir sürücü kurulumu gerektirmeden, işletim sisteminden bağımsız şekilde çalışır.
- Kutu içine alınmış tasarımı sayesinde devre kartı kablolama ve montaj sırasında dış etkenlerden korunur.
- Endüstriyel otomasyon, ölçüm ve kontrol sistemlerinde yaygın kullanılan iki seri haberleşme standardı arasında köprü kurar.
- Yarı çift yönlü RS485 hattı üzerinden, tek bir fiziksel hat kullanarak birçok cihazla sırayla haberleşme kurulmasına imkan tanır.
Kullanım Alanları
- Bilgisayarın RS232 portu üzerinden, üretim hattındaki RS485 tabanlı bir PLC'ye program yükleme veya parametre okuma.
- Enerji analizörü veya elektrik sayacından RS485 hattı üzerinden toplanan verinin, yalnızca RS232 portu bulunan eski bir SCADA bilgisayarına aktarılması.
- İnvertör (motor sürücü) parametrelerinin, RS232 portlu bir dizüstü bilgisayardan RS485 hattı üzerinden okunup ayarlanması.
- Bina otomasyon sisteminde RS485 hattına bağlı sıcaklık ve nem sensörlerinden gelen verinin RS232 tabanlı bir kontrol paneline iletilmesi.
- Depo veya üretim hattındaki barkod okuyucu ve etiketleme cihazlarının RS485 çıkışının, RS232 portlu bir bilgisayar yazılımına bağlanması.
- Güneş enerjisi şarj kontrol cihazının RS485 haberleşme çıkışının, izleme yazılımının çalıştığı bilgisayarın RS232 portuna bağlanması.
- Yalnızca RS232 portu olan eski nesil ölçüm cihazlarının, yeni kurulan RS485 tabanlı çok noktalı izleme ağına dahil edilmesi.
- Otopark, asansör veya bina giriş kontrol panellerindeki RS485 tabanlı kartların, RS232 portlu bir izleme bilgisayarına bağlanması.
Bağlantı ve Kullanım
Kutunun bir tarafındaki RS232 ucu bilgisayarın veya kontrol cihazının seri portuna bağlanır, diğer taraftaki RS485 çıkışındaki A ve B hatları ise hedef cihazın veya hattın A/B klemenslerine bağlanır. RS485 tarafında birden fazla cihaz varsa, tüm cihazlar aynı A ve B hattına paralel olarak bağlanarak çoklu nokta yapısı oluşturulur. Haberleşmenin sağlıklı çalışması için hatta bağlı tüm cihazların aynı baud hızında ve aynı veri formatında (veri biti, parity, stop biti) yapılandırılmış olması gerekir. Uzun hatlarda sinyal yansımalarını azaltmak amacıyla hattın en uç noktalarına uygun değerde sonlandırma direnci eklenmesi önerilir. İlk kurulumdan sonra düşük bir baud hızıyla kısa bir test iletişimi yapılması, A/B hattının doğru bağlandığının ve tüm cihazların birbirini tanıdığının kontrol edilmesi açısından faydalıdır.
Paket İçeriği
- 1 adet RS232 - RS485 dönüştürücü kutu
- Bağlantı kablosu, adaptör ve montaj aksesuarlarının paket içeriğinde olup olmadığı modelden modele değişebilir; güncel içerik için ürün görselini inceleyiniz
Dikkat Edilmesi Gerekenler
- RS485 hattında A ve B uçlarının ters bağlanması, haberleşmenin hiç kurulamamasına veya sürekli hatalı veri okunmasına neden olur; bağlantıyı dikkatle yapın.
- Hatta bağlı tüm cihazların baud hızı, veri biti, parity ve stop bit ayarlarının birebir aynı olması gerekir; aksi halde cihazlar birbirini anlayamaz.
- Uzun RS485 hatlarında hattın iki ucuna uygun değerde sonlandırma direnci konulmazsa sinyal yansımaları veri hatalarına yol açabilir.
- RS232 tarafındaki kablo gereğinden uzun tutulursa, özellikle yüksek baud hızlarında sinyal bozulması nedeniyle haberleşme kopabilir; bu tarafı mümkün olduğunca kısa tutun.
- Cihazın güç besleme şekli modelden modele farklılık gösterebilir; kullanmadan önce güç gereksinimini ürün etiketinden veya satıcıdan teyit edin.
- Hatta yeni bir RS485 cihazı eklerken veya çıkarırken, kısa devre veya hatalı bağlantı riskini önlemek için hattın enerjisini kesmeniz önerilir.
- Ürün etiketinde veya kullanım kılavuzunda belirtilen maksimum baud hızı ve hat uzunluğu değerlerinin aşılması, kararsız haberleşmeye veya veri kaybına yol açabilir.
