RS485 - TTL UART Dönüştürücü

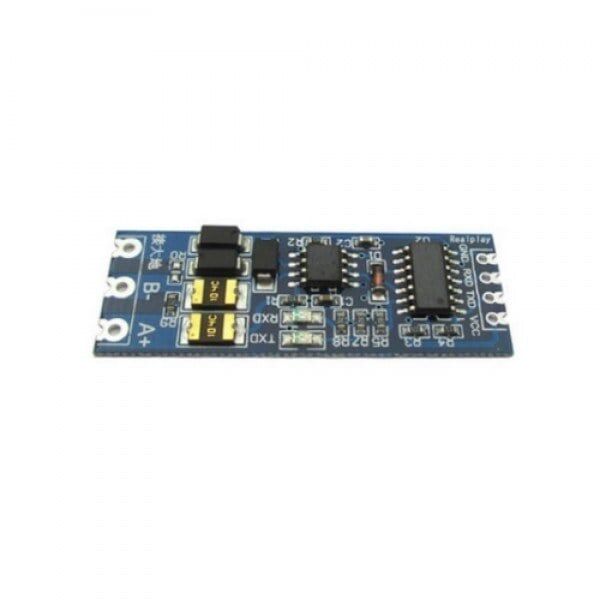

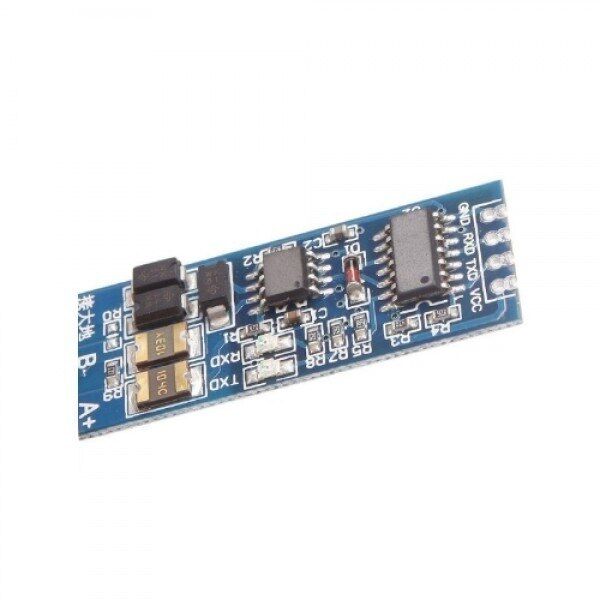

RS485 - TTL UART Dönüştürücü, bir mikrodenetleyicinin veya bilgisayarın seri portundan gelen TTL seviyeli UART sinyalini endüstriyel RS485 hattına uygun diferansiyel sinyale çevirir, tersi yönde de aynı dönüşümü yaparak alınan RS485 verisini tekrar TTL seviyesine indirger. Modülün bir tarafında VCC, RXD, TXD ve GND pinleri bulunur ve bu pinler Arduino, ESP32, STM32 gibi UART çıkışı olan geliştirme kartlarına bağlanır. Diğer tarafında ise RS485 hattının A ve B uçları yer alır; buradan çok noktalı bir bus üzerinden aynı hatta birden fazla cihazla haberleşme kurulabilir. RS485'in diferansiyel yapısı, sinyalin tekli hat haberleşmesine göre çok daha uzun mesafelerde ve elektriksel gürültüye karşı daha dayanıklı biçimde iletilmesini sağlar. Bu özellikler modülü Modbus RTU tabanlı endüstriyel otomasyon, sensör ağları ve çok noktalı seri haberleşme projeleri için uygun bir arayüz haline getirir. Haberleşme yarı çift yönlü olarak yürütüldüğü için hat üzerinde aynı anda yalnızca bir cihaz veri gönderebilir, ancak bu sınırlama karşılığında tek bir kablo çifti üzerinden onlarca cihazın adreslenerek sırayla konuşabildiği ekonomik bir bus mimarisi elde edilir. Bu sayede her sensör veya cihaz için ayrı bir kablo çekmek yerine tek bir RS485 hattı üzerinden merkezi bir toplama yapılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• TTL seviyeli UART sinyalini RS485 diferansiyel sinyaline çift yönlü olarak dönüştürerek iki farklı haberleşme dünyasını birbirine bağlar.
• Diferansiyel iletim sayesinde tekli hat haberleşmesine göre çok daha uzun kablo mesafelerinde güvenilir veri aktarımı sağlar.
• Çok noktalı bus yapısı sayesinde aynı RS485 hattına, her biri kendi adresiyle çalışan birden fazla cihaz bağlanabilir.
• Diferansiyel sinyal yapısı ortak mod gürültüsünü büyük ölçüde iptal ettiğinden, endüstriyel ortamlardaki elektriksel gürültüye karşı tekli hat haberleşmesine göre daha dayanıklıdır.
• Arduino, ESP32, STM32 gibi UART çıkışı olan hemen her mikrodenetleyici kartıyla donanımsal veya yazılımsal seri port üzerinden doğrudan uyumludur.
• Modbus RTU başta olmak üzere UART tabanlı birçok endüstriyel protokolle ek bir dönüştürücüye gerek kalmadan birlikte kullanılabilir.
• Küçük boyutu sayesinde dar mahfazalı proje kutularına ve devre kartı üzerine kolayca yerleştirilebilir, kablolama sadeliği sağlar.

Kullanım Alanları

• Bir üretim hattındaki birden fazla PLC veya sensör ünitesini tek bir RS485 hattı üzerinden merkezi bir kontrolcüye bağlayarak ayrı ayrı kablolama ihtiyacını ortadan kaldırmak.
• Bina otomasyonunda farklı katlardaki sıcaklık ve nem sensörlerini tek bir kabloda toplayarak merkezi bir mikrodenetleyiciye aktarmak ve tüm binanın verisini tek noktadan izlemek.
• Tarımsal sulama sisteminde uzak parseldeki nem sensörü verisini yüzlerce metre kablo üzerinden kayıpsız iletip toprak nemine göre sulama vanasını otomatik açmak.
• Modbus RTU destekleyen bir enerji analizöründen veya sayaçtan elektrik tüketim verisini bir mikrodenetleyiciye okutup uzaktan izleme panosunda göstermek.
• Depo veya fabrika içinde birden fazla barkod okuyucuyu ya da tartı cihazını aynı hat üzerinden tek bir bilgisayara bağlayıp veri toplamak.
• Güneş enerjisi santralindeki inverterlerin durum bilgisini merkezi izleme sistemine RS485 üzerinden toplu olarak aktararak arıza takibini kolaylaştırmak.
• Asansör veya otomatik kapı kontrol panellerindeki kart okuyucu gibi çevre birimlerini uzun mesafeli tek bir hat üzerinden ana kontrol kartına bağlamak.

Bağlantı ve Kullanım

Modülün TTL tarafındaki VCC ve GND pinleri kullanılan mikrodenetleyicinin besleme hatlarına bağlanır; RXD pini mikrodenetleyicinin TX pinine, TXD pini ise mikrodenetleyicinin RX pinine çapraz olarak bağlanmalıdır. RS485 tarafındaki A ve B uçları, hattaki diğer tüm RS485 cihazlarının aynı isimli uçlarıyla (A-A, B-B) birleştirilir; A ile B'nin ters bağlanması haberleşmenin hiç kurulmamasına yol açar. Yazılım tarafında UART portu, haberleşme kurulacak diğer cihazla aynı baud hızına ve veri çerçeve ayarlarına (data bit, parity, stop bit) ayarlanmalıdır. Hat uzun ve hatta birden fazla cihaz bağlıysa, hattın iki ucuna 120 ohm sonlandırma direnci eklemek sinyal yansımalarını azaltarak haberleşme kararlılığını artırır. İlk kurulumda hattaki tüm cihazları takmadan önce yalnızca iki cihazla kısa bir test bağlantısı yapıp haberleşmenin doğru kurulduğunu doğrulamak, hatalı kablolamayı erken aşamada tespit etmeyi kolaylaştırır. Modbus RTU gibi protokoller kullanılacaksa her cihaza hat üzerinde benzersiz bir adres tanımlanmalı, aksi halde birden fazla cihaz aynı anda cevap vermeye çalışarak çakışma yaratabilir.

Paket İçeriği

• 1 adet RS485 - TTL UART Dönüştürücü modülü

Dikkat Edilmesi Gerekenler

• A ve B hatlarının ters bağlanması durumunda haberleşme kurulamaz; hattaki tüm cihazlarda A-A ve B-B eşleşmesine dikkat edilmelidir.
• TTL tarafındaki RXD ve TXD pinleri çapraz bağlanmalıdır; modülün TXD'si mikrodenetleyicinin RX'ine, RXD'si ise TX'ine bağlanmazsa veri akışı sağlanamaz.
• Yarı çift yönlü çalışma nedeniyle aynı anda hem gönderme hem alma yapılamaz; yazılımda gönderim ve dinleme arasında uygun zamanlama sağlanmalıdır.
• Hattaki tüm cihazların UART baud hızı ve veri çerçeve ayarları birbiriyle aynı olmalıdır, aksi halde veri hatalı okunur.
• Uzun ve gürültülü hatlarda hattın iki ucuna sonlandırma direnci eklenmemesi sinyal yansımalarına ve haberleşme hatalarına yol açabilir.
• Modülün besleme voltajı üreticinin belirttiği aralığın dışına çıkarılmamalıdır; yanlış voltaj devreye kalıcı hasar verebilir.
• Hattaki her cihaza benzersiz bir adres verilmelidir; aynı adres birden fazla cihazda kullanılırsa cevaplar çakışır ve haberleşme bozulur.
• Hat topolojisinin düz bir bus şeklinde kurulması önerilir; uzun saplama hatları veya yıldız topoloji sinyal bütünlüğünü bozarak veri hatalarına yol açabilir.
