Servo Test Cihazı

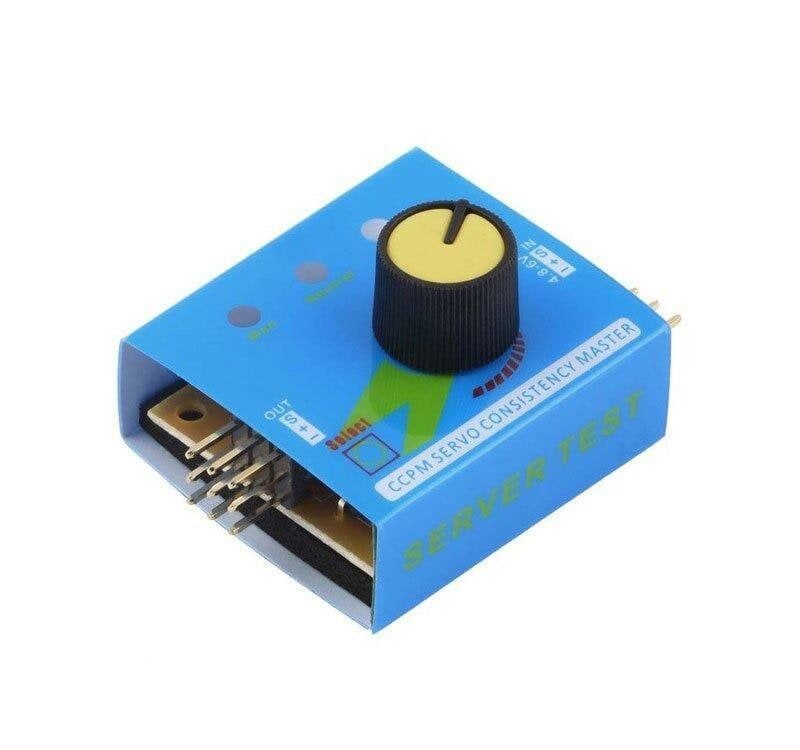

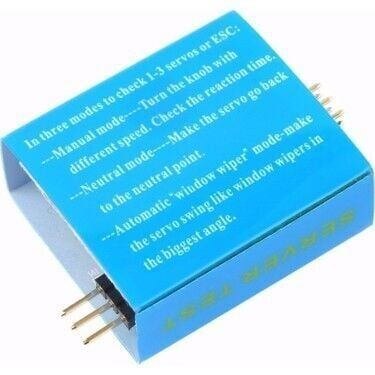

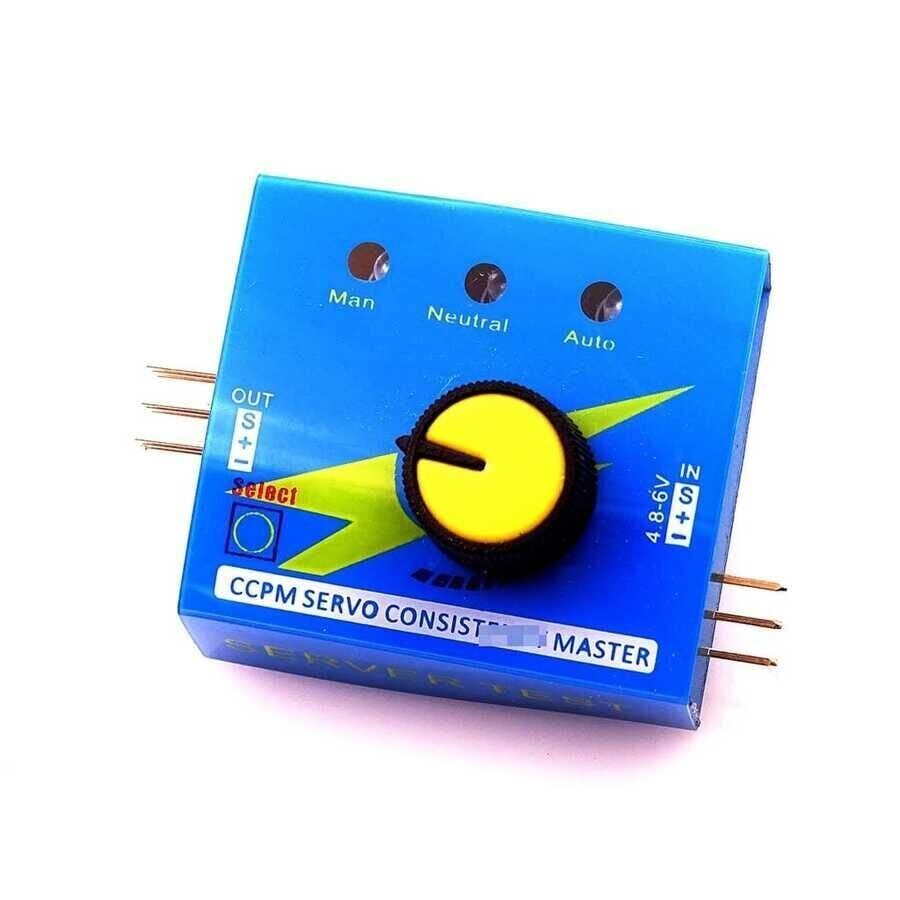

Servo Test Cihazı, RC (uzaktan kumandalı) sistemlerde kullanılan standart servo motorları ve elektronik hız kontrolcülerini (ESC) bir verici-alıcı seti bağlamadan hızlıca test etmeyi sağlayan kompakt bir ölçüm ve kalibrasyon aracıdır. Cihaz, servo motorların beklediği standart PWM (darbe genişlik modülasyonlu) kontrol sinyalini kendi içinde üretir ve kullanıcıya üç farklı çalışma modu sunar: manuel modda üzerindeki potansiyometre döndürülerek servo mili istenen açıya konumlandırılır, nötr modda servo sabit bir sinyalle orta (referans) noktasına getirilir, otomatik modda ise servo iki uç nokta arasında cam sileceği gibi sürekli ileri-geri hareket ettirilir. Arduino ve robotik projelerinde yeni alınan bir servo motorun sağlam çalışıp çalışmadığını, hareket aralığını ve merkez noktasını herhangi bir koda ihtiyaç duymadan hızlıca doğrulamak için kullanılır. Küçük boyutu ve basit üç pinli bağlantısı sayesinde hem hobi elektroniğiyle uğraşanlar hem de servo motor kullanan projeleri seri şekilde test etmesi gereken teknik servisler için pratik bir masaüstü ölçüm aracıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Verici (transmitter) ve alıcı (receiver) seti bağlamadan doğrudan servo veya ESC testi yapma imkanı sunar.
• Manuel, Nötr ve Otomatik olmak üzere üç ayrı çalışma modu ile farklı test senaryolarını tek cihazla karşılar.
• Üzerindeki potansiyometre sayesinde servo milinin açısı elle, kademesiz ve hassas şekilde ayarlanabilir.
• Nötr modda servoyu her seferinde aynı referans noktasına (yaklaşık 1,5 ms sinyal) getirerek tekrarlanabilir bir kalibrasyon başlangıcı sağlar.
• Otomatik modda servo, ek bir kod veya donanım gerektirmeden kendiliğinden ileri-geri hareket ettirilerek mekanik testler kolaylaştırılır.
• Standart 3 pinli servo konnektörü sayesinde ek adaptör veya lehim gerektirmeden farklı marka servolarla uyumlu çalışır.
• Küçük ve taşınabilir yapısı sayesinde atölye masasında, saha çalışmasında veya proje geliştirme sırasında rahatça kullanılabilir; herhangi bir yazılım kurulumu veya programlama bilgisi gerektirmeden, üzerindeki anahtar ve düğme ile doğrudan kullanıma hazırdır.

Kullanım Alanları

• Yeni satın alınan bir RC servo motorun paketten çıkar çıkmaz sağlam çalışıp çalışmadığının hızlıca kontrol edilmesi.
• Arduino veya başka bir mikrodenetleyici koduna bağlamadan önce servo motorun hareket aralığının ve merkez noktasının test edilmesi.
• Robotik kol, pan-tilt kamera sistemi veya RC araç/uçak/helikopter projelerinde servo montaj öncesi merkezleme (nötrleme).
• Model uçak ve helikopterlerde CCPM tipi swashplate mekanizmalarında kullanılan servoların senkronizasyonunun kontrol edilmesi.
• Elektronik hız kontrolcüsünün (ESC) throttle sinyaline verdiği tepkinin, alıcı ve verici olmadan hızlıca doğrulanması.
• Elektronik servis ve tamir atölyelerinde arızalı ya da şüpheli servo motorların hızlı ön teşhisinin yapılması.
• Eğitim ve laboratuvar ortamlarında öğrencilere PWM sinyali ile servo kontrolünün pratik olarak gösterilmesi.

Bağlantı ve Kullanım

Test edilecek servo motorun veya ESC sinyal kablosunun 3 pinli konnektörü (sinyal, artı, eksi), pin sırasına ve renklerine dikkat edilerek cihazın çıkış soketine takılır. Cihaza 4,8-6V aralığında uygun bir güç kaynağı bağlandıktan sonra üzerindeki mod anahtarı ile Manuel, Nötr veya Otomatik modlardan biri seçilir. Manuel modda potansiyometre döndürülerek servo mili istenen açıya getirilir, Nötr modda servo doğrudan orta konuma alınır, Otomatik modda ise servo herhangi bir müdahale gerekmeden iki uç nokta arasında sürekli hareket eder. İşlem tamamlandığında cihazın gücü kesilerek servo bağlantısı güvenle sökülebilir. Birden fazla servo veya ESC art arda test edilecekse, her seferinde önce cihazın gücü kesilip yeni bağlantı yapıldıktan sonra tekrar enerji verilmesi hem servoyu hem de test cihazını olası ani sinyal sıçramalarından korur.

Paket İçeriği

• 1 x Servo Test Cihazı
• Test edilecek servo motor, güç kaynağı/pil ve harici bağlantı kabloları pakete dahil değildir; ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Cihaza belirtilen 4,8-6V aralığının dışında (özellikle üzerinde) bir gerilim uygulamak, cihaza ve bağlı servo motora zarar verebilir.
• Servo konnektörünü takarken sinyal, artı (+) ve eksi (-) pinlerinin yönünü ters bağlamamaya dikkat edin; ters bağlantı servoyu veya cihazı bozabilir.
• Büyük akım çeken servo motorları veya ESC'leri test ederken kullanılan güç kaynağının yeterli akımı sağladığından emin olun.
• Cihaz test ve kalibrasyon amaçlı tasarlanmıştır; bir projede sürekli/kalıcı kontrol ünitesi olarak kullanılmak üzere üretilmemiştir.
• Otomatik modda servo kolu sürekli hareket ettiğinden, test sırasında servo koluna sıkışabilecek kablo veya nesne bulundurmayın.
• Cihazı nem ve tozdan uzak, kuru bir ortamda saklayın ve kullanın; statik elektriğe karşı devre kartına doğrudan temastan kaçının.
