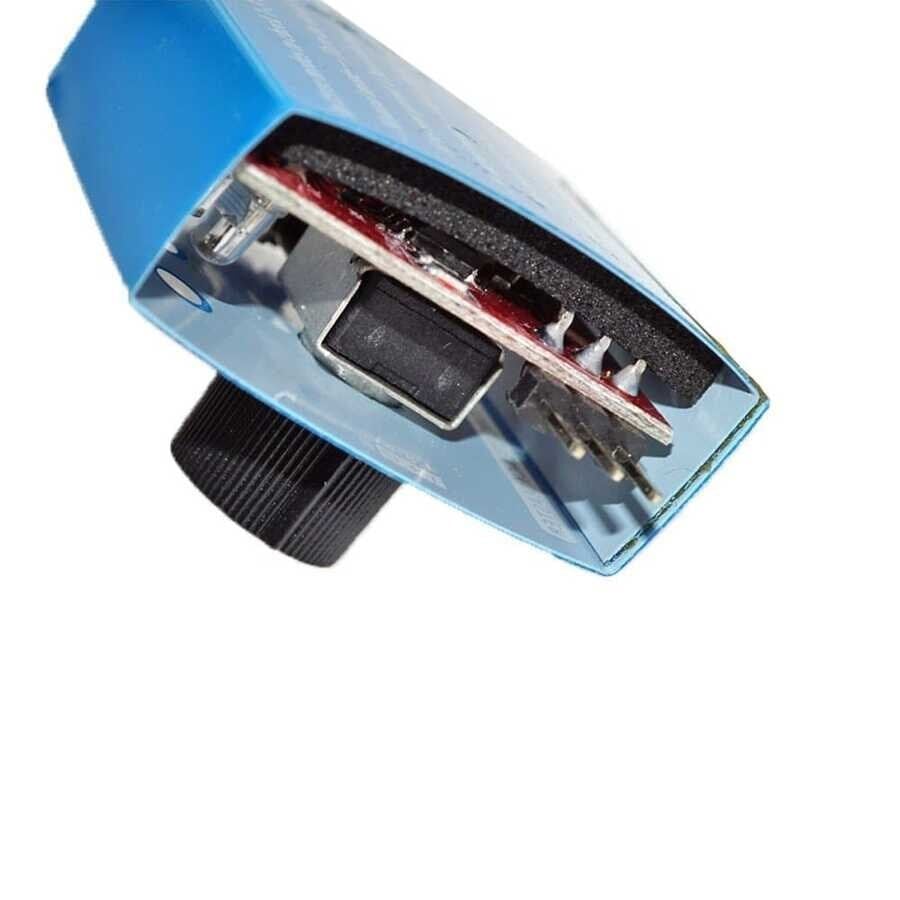

Servo Test / ESC Fırçasız Motor Hız Kontrol Ünitesi

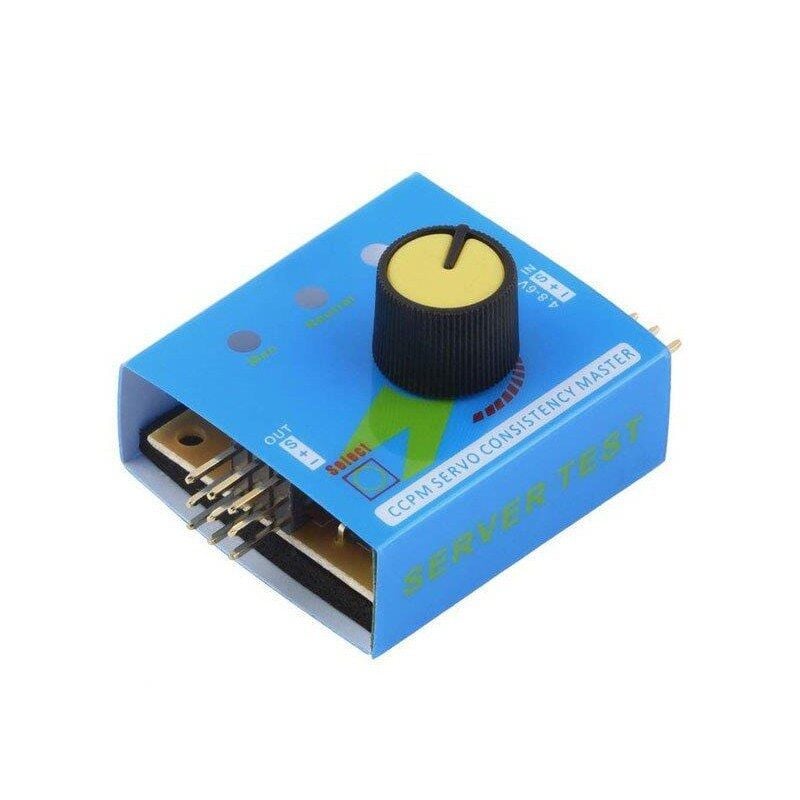

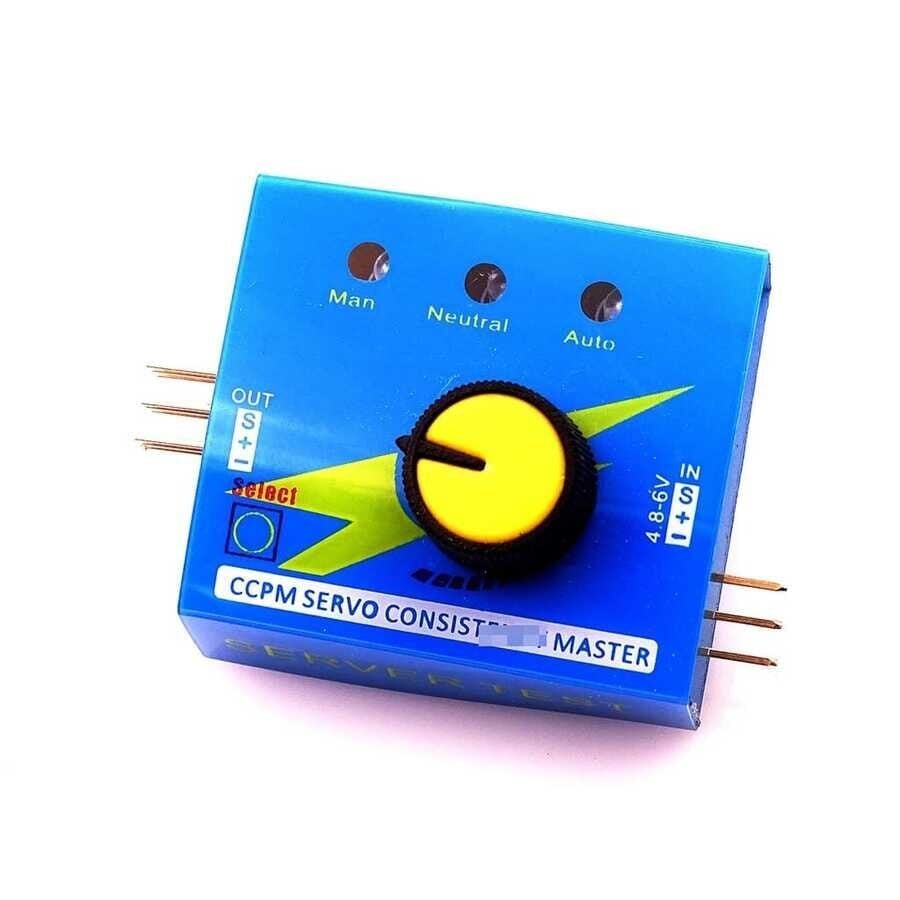

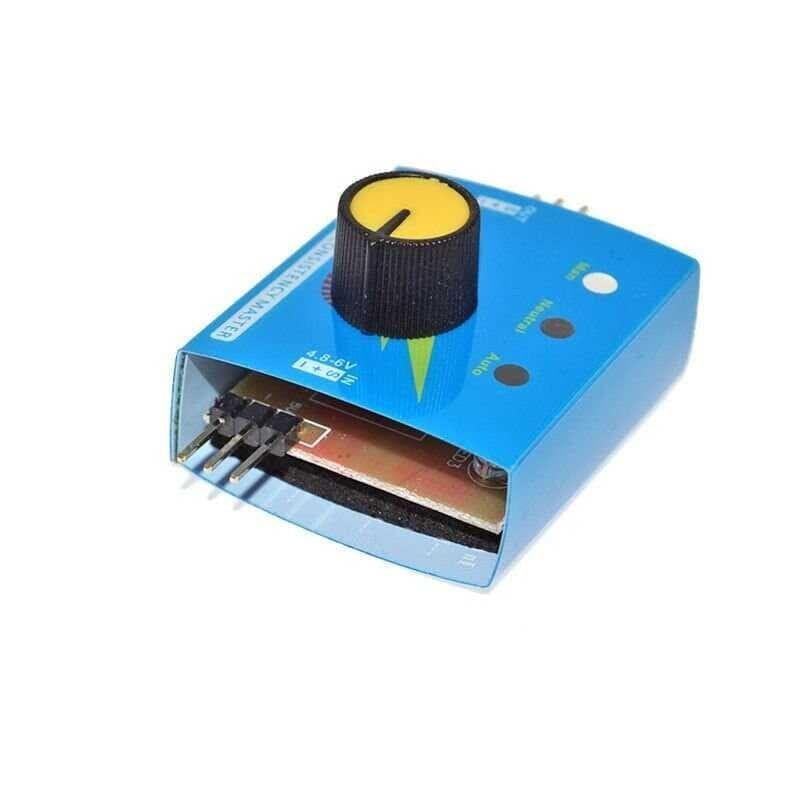

Servo Test / ESC Fırçasız Motor Hız Kontrol Ünitesi, bir RC alıcısı, uçuş kontrol kartı veya mikrodenetleyici bağlantısı olmadan servo motorları ve fırçasız motor ESC ünitelerini tek başına test etmek için kullanılan kompakt bir kontrol modülüdür. Cihaz, standart RC PWM sinyali üretir ve üç farklı çalışma modu sunar: sinyali sabit şekilde nötr konumda tutan mod, darbe genişliğini otomatik olarak minimumdan maksimuma doğru döngüsel tarayan mod ve üzerindeki potansiyometre ile darbe genişliğinin elle ayarlandığı manuel mod. Bu sayede bir servo motorun sağlam olup olmadığı ya da bir ESC ünitesinin arm işlemi ve gaz tepkisi, sisteme takmadan önce hızlıca doğrulanabilir. Küçük boyutu ve tek başına çalışabilen yapısı sayesinde hem atölye ortamında yeni gelen parçaların kabul testinde hem de saha üzerinde arıza tespitinde pratik bir ölçüm ve kontrol aracı olarak görev görür; ek bir yazılım kurulumu veya bilgisayar bağlantısı gerektirmez.

Teknik Özellikler

Öne Çıkan Özellikler

• Üç farklı çalışma modu (nötr, otomatik tarama, manuel) tek bir anahtar ile hızlıca seçilir, mod değişimi için ek ayar veya programlama gerekmez.
• Potansiyometre ile darbe genişliği elle hassas şekilde ayarlanarak servo açısı veya ESC gaz seviyesi kademeli ve tekrarlanabilir biçimde denenebilir.
• Otomatik tarama modunda sinyal kendiliğinden minimum ve maksimum değerler arasında döngüsel olarak değişir, bu da mekanik parçaların tekrarlı ve elden bağımsız test edilmesine olanak tanır.
• Standart 3 pinli RC servo konnektörü sayesinde ek kablo, adaptör veya lehim işlemine gerek kalmadan doğrudan bağlantı yapılabilir.
• Alıcı, uçuş kontrol kartı veya bilgisayar bağlantısı gerektirmeden, sahada bağımsız bir test aracı olarak çalışır.
• Kompakt açık kart yapısı sayesinde tezgahta, atölyede veya saha ortamında kolayca taşınıp cepte veya alet çantasında bulundurulabilir.
• Üç ayrı çıkış portu bulunduğu için aynı sinyal birden fazla servoya eşzamanlı olarak uygulanıp kıyaslamalı gözlem yapılabilir.

Kullanım Alanları

• Yeni satın alınan bir servo motorun paketten çıktığında alıcıya veya kontrol kartına bağlamadan önce çalışıp çalışmadığını ve mekanik olarak sorunsuz döndüğünü kontrol etmek.
• Bir fırçasız motor ESC ünitesinin arm sesini verip vermediğini ve gaz sinyaline düzgün tepki verip vermediğini, motoru ve pervaneyi güvenli bir tezgaha sabitledikten sonra uçuşa veya sürüşe çıkmadan önce doğrulamak.
• RC uçak, drone veya arabada arıza şüphesi olan bir servoyu sistemden ayırıp tek başına test ederek arızanın servoda mı yoksa alıcı veya kablo tarafında mı olduğunu ayırt etmek.
• Robotik veya maket projelerinde kullanılacak bir servo motorun hareket açı sınırlarını mikrodenetleyici koduna geçmeden önce potansiyometre ile manuel olarak deneyip uygun aralığı belirlemek.
• Bir kanatçık, dümen veya iniş takımı linkajını otomatik tarama modunda sürekli hareket ettirerek mekanik sürtünme, sıkışma veya boşluk noktalarını gözle gözlemlemek.
• Tamir edilmiş veya ikinci el alınmış bir servo motorun merkezleme ve tepki hızını nötr ve manuel modlar arasında geçiş yaparak sağlam bir servoyla karşılaştırmak.
• Ders veya atölye ortamında öğrencilere PWM sinyali ile servo/ESC kontrolünün nasıl çalıştığını, koda ihtiyaç duymadan potansiyometreyi çevirerek görsel olarak göstermek.

Bağlantı ve Kullanım

Test edilecek servo motorun veya ESC ünitesinin sinyal, artı ve eksi kablolarından oluşan 3 pinli konnektörü, cihaz üzerindeki çıkış soketlerinden birine kablo renklerine ve pin yönüne dikkat ederek takılır; genellikle turuncu veya sarı kablo sinyal pinine, kırmızı kablo artı beslemeye, kahverengi veya siyah kablo ise eksi hattına denk gelir. Cihazın kendisi ayrı bir 4,8-6V DC güç kaynağından veya bağlı ESC üzerindeki BEC çıkışından beslenir; bir ESC test edilirken ESC'nin kendi motor besleme hattı (pil veya güç kaynağı) da ayrıca ve doğru kutupla bağlanmalıdır. Servo motor test edilirken anahtar önce nötr moda alınarak servonun merkez konuma geldiği doğrulanır, ardından mod buton ile manuel konuma geçilip potansiyometre çevrilerek hareket kademe kademe gözlemlenir. ESC test edilirken ise cihaz doğrudan manuel moda alınır, potansiyometre minimum konumdayken enerji verilerek ESC'nin bu konumda arm sesi vermesi beklenir; gaz tepkisi ancak arm olduktan sonra potansiyometre ile kademeli olarak artırılıp gözlemlenir. Otomatik moda geçildiğinde cihaz sinyali kendiliğinden döngüsel olarak değiştirir ve servo ek bir müdahaleye gerek kalmadan uçtan uca hareket eder; bu mod özellikle bir mekanizmanın tekrarlı hareketini gözlemlemek için elde tutmaya gerek bırakmaz. Birden fazla servo aynı anda test edilecekse, her biri cihaz üzerindeki ayrı çıkış portlarından birine bağlanarak aynı sinyal eşzamanlı biçimde uygulanabilir; ESC üniteleri ise tek tek test edilmelidir, çünkü birden fazla ESC aynı anda bağlandığında ESC'lerin dahili BEC çıkışları da birbirine paralellenmiş olur ve farklı gerilimdeki BEC'ler birbirine zarar verebilir.

Paket İçeriği

• 1 x Servo Test / ESC Fırçasız Motor Hız Kontrol Ünitesi
• Kart üzerine monteli potansiyometre ve mod seçim anahtarı
• Test edilecek servo motor, ESC ünitesi ve harici güç kaynağı pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Cihazın besleme gerilimi servo veya ESC'nin çalışma aralığının dışına çıkarsa hem test cihazı hem de bağlı servo zarar görebilir, bağlamadan önce voltaj kaynağı mutlaka kontrol edilmelidir.
• Fırçasız motor ESC'si test edilirken pervane veya başka bir dönen aksesuar motora takılı bırakılmamalıdır; gaz sinyali aniden yükseldiğinde ciddi yaralanma riski oluşur.
• Sinyal, artı ve eksi pinlerin yönü ters bağlanırsa servo veya ESC çalışmayabilir ya da kalıcı hasar görebilir, konnektör yönü takmadan önce mutlaka kontrol edilmelidir.
• Otomatik tarama modu bazı ESC yazılımlarının kalibrasyon algılamasını tetikleyebilir; ESC ilk kez arm edilirken üreticinin kalibrasyon talimatlarına ayrıca bakılmalı ve gaz kolunun beklenmedik biçimde yükselmesine karşı tedbirli olunmalıdır.
• Kart açık PCB yapıda olduğu için nemli ortamda, metal veya iletken yüzeyler üzerinde kullanılmamalı, kısa devreye ve statik elektriğe karşı korunmalıdır.
• Birden fazla çıkışa farklı tip servo veya ESC bağlanacaksa her birinin voltaj ve akım gereksiniminin cihazın besleme hattıyla uyumlu olduğu ve uzun süreli otomatik tarama testlerinde servo veya mekanizmanın ısınmadığı ayrıca doğrulanmalıdır.
