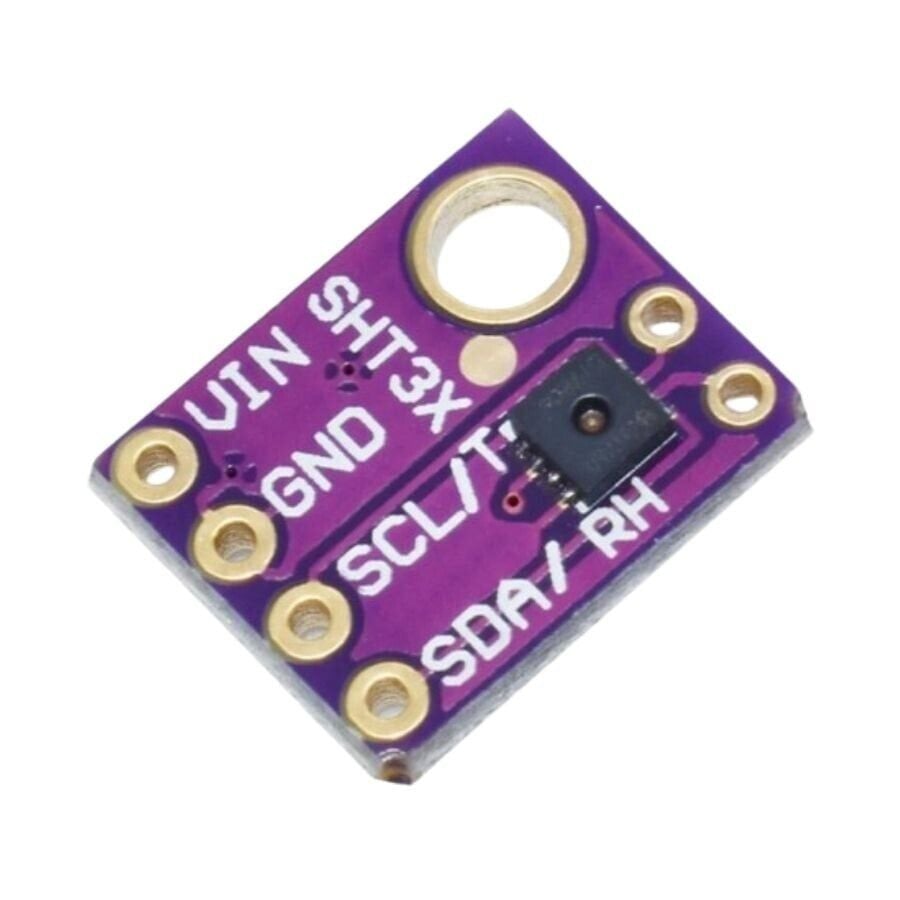

Sht30 Sıcaklık ve Nem Sensörü Modülü

SHT30 sıcaklık ve nem sensörü modülü, Sensirion firmasının ürettiği SHT30 entegresini taşıyan, I2C haberleşme arabirimli dijital bir ölçüm kartıdır. Modül, ortam sıcaklığını ve bağıl nem oranını tek bir çip üzerinde ölçerek Arduino, ESP8266, ESP32, STM32 gibi mikrodenetleyicilere I2C hattı üzerinden aktarır. Fabrikada kalibre edilmiş dijital çıkışı sayesinde kullanıcı ek bir kalibrasyon işlemi yapmadan doğrudan sıcaklık ve nem değerlerini okuyabilir. Kart üzerindeki I2C pull-up dirençleri ile 3.3V ve 5V sistemlerde doğrudan çalışır; SHT30 çipinin 2,15-5,5 V besleme aralığı sayesinde ek regülatör gerekmez.

Teknik Özellikler

Öne Çıkan Özellikler

• Sensirion'un CMOSens teknolojisiyle üretilen SHT30 çipi, sıcaklık ve nem bilgisini tek bir entegre üzerinden dijital olarak sunar; böylece ayrı ayrı sıcaklık ve nem sensörü kullanma ihtiyacı ortadan kalkar.
• Fabrikada kalibre edilmiş çıkış sayesinde kullanıcı tarafında ayrı bir kalibrasyon veya referans ölçüm yapmaya gerek kalmaz; modül devreye alındığı andan itibaren doğru değerler üretir.
• I2C arabirimi üzerinden çalıştığı için tek bir veri ve saat hattı ile birden fazla sensör veya çevre birimi aynı yazılım projesine kolayca eklenebilir.
• ADDR pini sayesinde aynı I2C hattında iki SHT30 modülü farklı adreslerle (0x44 ve 0x45) çakışmadan birlikte kullanılabilir; bu özellik örneğin bir odanın iki farklı noktasını aynı anda izlemeyi mümkün kılar.
• Düşük uyku modu akımı sayesinde pil ile beslenen taşınabilir ölçüm cihazlarında enerji tüketimi düşük tutulur ve batarya ömrü uzar.
• Geniş çalışma sıcaklığı aralığı, modülün hem ısıtılan iç mekanlarda hem de değişken sıcaklıklı dış ortamlarda güvenilir çalışmasını sağlar.
• SHT30 çipinde bulunan dahili ısıtıcı elemanı, I2C komutuyla etkinleştirilerek yüksek nem ortamlarında sensör yüzeyinde birikebilecek yoğuşmanın giderilmesine ve sensörün öz test edilmesine yardımcı olur.

Kullanım Alanları

• Sera içinde toprak üstü hava sıcaklığını ve nem oranını izleyip belirlenen eşik değerin altına düşen nemde sulama valfini veya havalandırma fanını otomatik olarak devreye almak.
• Ev tipi hava istasyonu projelerinde anlık sıcaklık ve nem verisini bir ekranda göstermek, geçmiş verileri kaydedip mobil uygulama üzerinden grafik olarak sunmak.
• Sunucu odası veya elektronik pano dolabı içinde nem artışını erken fark edip yoğuşma riski oluşmadan fan ya da nem alma cihazını devreye sokmak.
• Mantar üretim kabini veya kuluçka makinesinde hedeflenen nem ve sıcaklık aralığının korunup korunmadığını sürekli takip edip sapma durumunda uyarı vermek.
• Depo ortamında neme duyarlı gıda, ilaç veya elektronik bileşenlerin saklama koşullarını IoT tabanlı bir sistemle sürekli kayıt altına almak.
• 3D yazıcı filament kutusu içine yerleştirip filamentin zamanla nem çekip çekmediğini kontrol ederek baskı kalitesini korumak.
• Akvaryum, terraryum veya vivaryum gibi kapalı yaşam alanlarında sıcaklık ve nem dengesini otomatik kontrol sistemine bağlayarak canlıların yaşam koşullarını stabil tutmak.

Bağlantı ve Kullanım

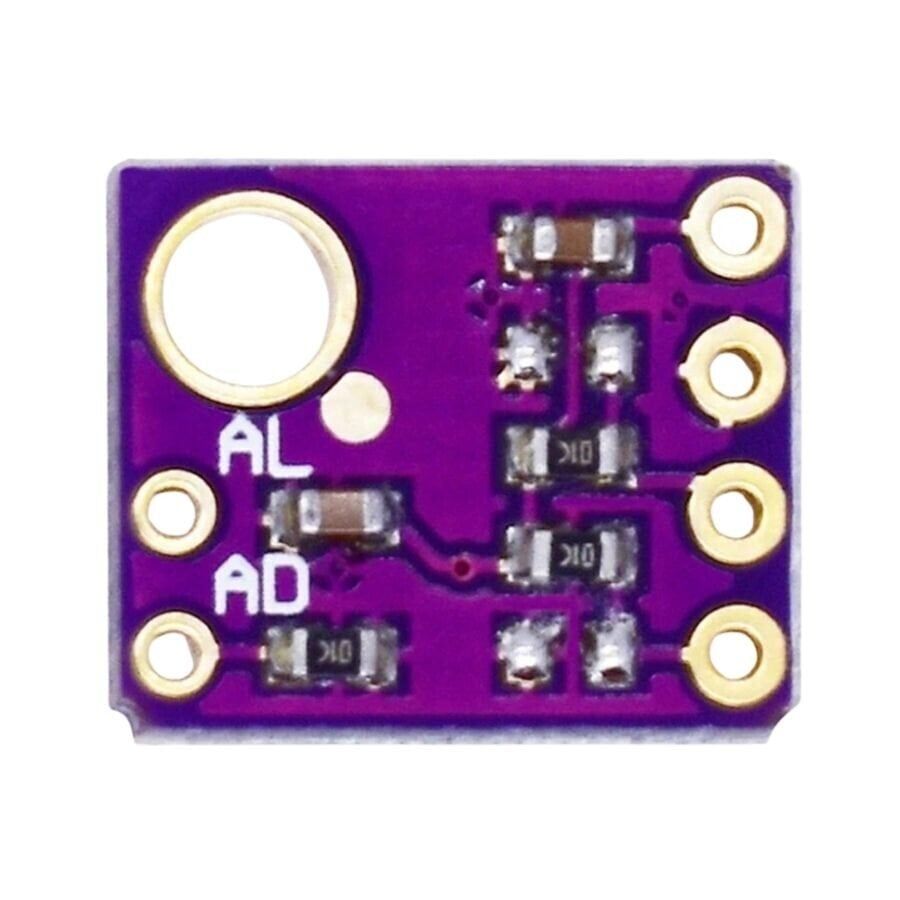

Modülün VCC pini mikrodenetleyicinin 3.3V veya 5V çıkışına, GND pini ise ortak topraklama hattına bağlanır. SCL pini mikrodenetleyicinin I2C saat hattına (örneğin Arduino Uno üzerinde A5 pini), SDA pini de I2C veri hattına (Arduino Uno üzerinde A4 pini) bağlanır. Kart üzerinde bulunan ADDR pini GND'ye bağlandığında sensör 0x44, VCC'ye bağlandığında 0x45 adresinde yanıt verir. ADDR pini asla boşta bırakılmamalıdır; kart üzerinde bir çekme direnci yoksa mutlaka GND veya VCC'ye bağlanmalıdır. Sensör hem tek seferlik ölçüm komutuyla anlık okuma yapacak şekilde hem de periyodik ölçüm modunda (örneğin saniyede bir) sürekli veri üretecek şekilde çalıştırılabilir; periyodik modda son ölçüm sonucu ayrı bir komutla istenildiği an okunabilir. Yazılım tarafında Sensirion'un yayınladığı SHT3x kütüphanesi veya benzer topluluk kütüphaneleri kullanılarak sıcaklık ve nem verisi birkaç satır kodla okunabilir, bu kütüphaneler genellikle CRC denetimini de otomatik olarak yaparak hatalı okumaların fark edilmesini sağlar. SHT30 çipinin giriş gerilimi aralığı 3.3V ve 5V lojik seviyelerinin ikisini de kapsadığı için, sensör ile mikrodenetleyici arasına ayrı bir lojik seviye çevirici devre eklemeye gerek kalmaz.

Paket İçeriği

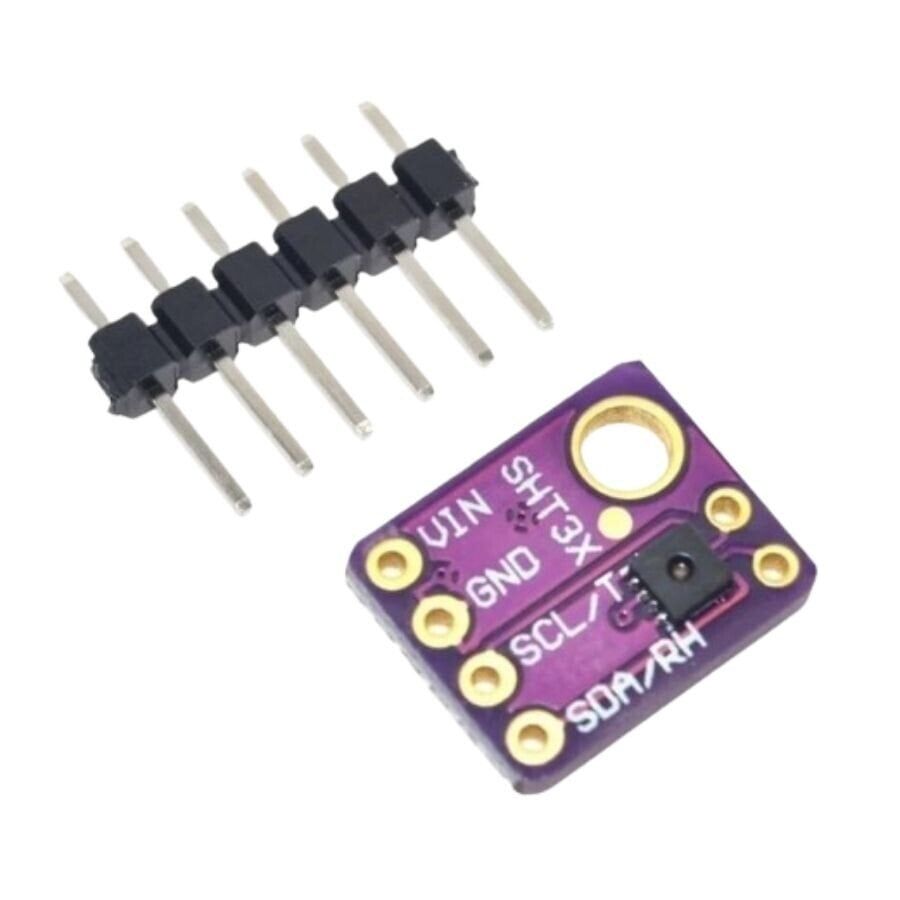

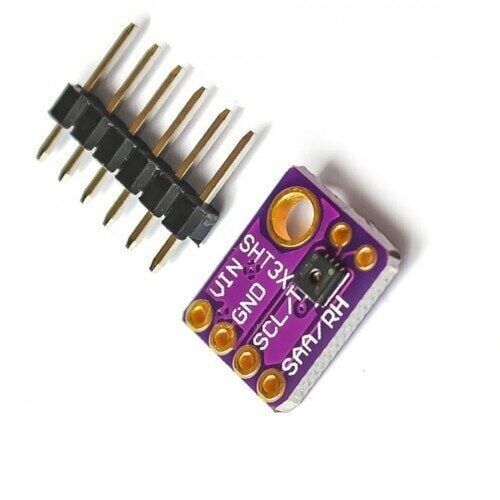

• 1 x SHT30 sıcaklık ve nem sensörü modülü (VCC, GND, SCL, SDA, ADDR bağlantılı baskılı devre kartı üzerinde, I2C pull-up dirençleriyle birlikte)

Dikkat Edilmesi Gerekenler

• Modülü 5,5V üzerinde bir gerilimle beslemeyin; bu değerin üzerindeki gerilimler sensörü kalıcı olarak hasarlayabilir ve garanti dışı bir arızaya yol açabilir. Beslemeyi mikrodenetleyicinin 3.3V çıkışından alacaksanız kartın bu gerilimde de düzgün çalıştığını mutlaka test edin.
• I2C hattı uzun tutulacaksa veya hatta birden fazla cihaz bağlanacaksa pull-up direnç değerlerinin hat kapasitansına göre yeterli olduğundan emin olun, aksi halde veri hatları beklenen sürede yükselmeyip iletişim hataları veya okuma kilitlenmeleri oluşabilir.
• Sensörü doğrudan güneş ışığına, yoğuşma yapan nemli bir yüzeye veya kimyasal buhara (özellikle çözücü ve temizlik gazları) maruz bırakmaktan kaçının; bu durumlar ölçüm doğruluğunu geçici veya kalıcı olarak düşürebilir.
• Aynı I2C hattına iki SHT30 modülü bağlanacaksa ADDR pinlerinin farklı adreslere (0x44 / 0x45) ayarlandığından emin olun, aksi halde adres çakışması nedeniyle her iki sensörden de sağlıklı veri alınamaz.
• Sensörü lehimlerken veya monte ederken aşırı ısıya maruz bırakmayın ve sensör yüzeyine toz, sıvı ya da lehim artığı bulaşmamasına dikkat edin; her iki durum da hem fabrika kalibrasyonunu hem de okuma doğruluğunu olumsuz etkileyebilir.
• Nem ölçümünün doğru ve hızlı olabilmesi için sensörün çevresinde yeterli hava sirkülasyonu bırakın; sensörü tamamen kapalı ve havasız bir muhafaza içine yerleştirmek ölçüm tepki süresini belirgin şekilde yavaşlatır. Ayrıca kart üzerindeki lehim noktalarına ve pinlere iletken bir yüzey üzerindeyken veya ıslak elle dokunmaktan kaçının; oluşabilecek bir kısa devre hem modülü hem de bağlı olduğu mikrodenetleyiciyi zarar görebilir.
