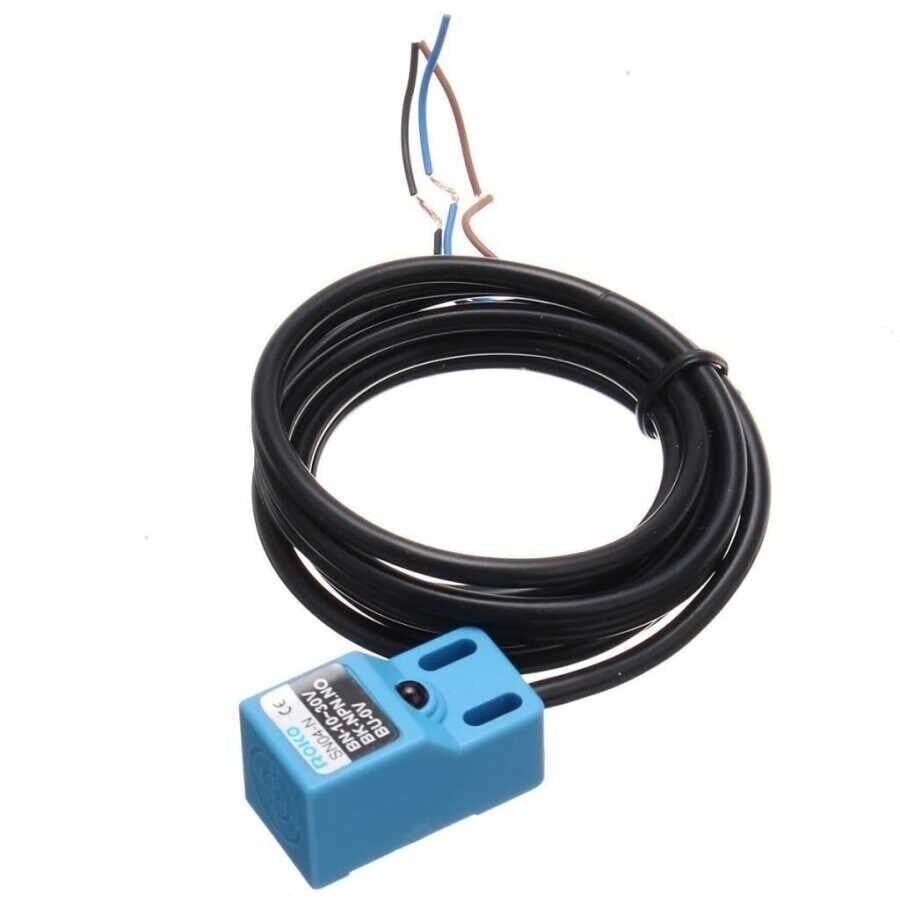

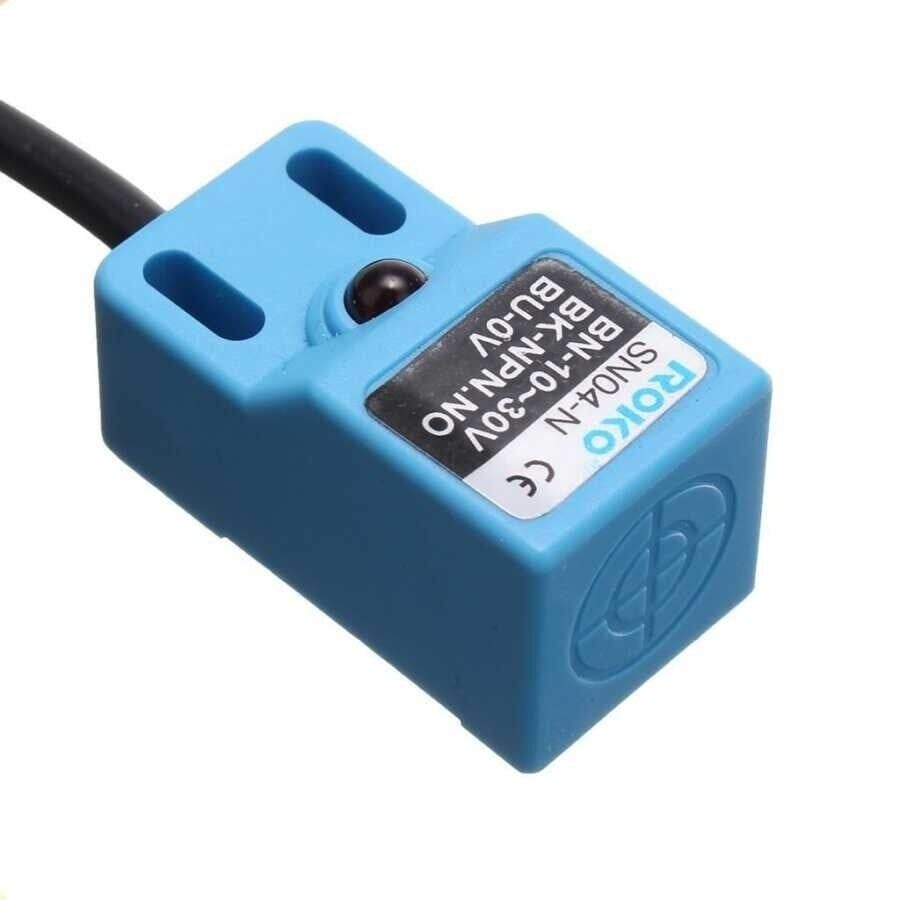

SN04-N NPN NO Endüktif Yaklaşım Sensörü

SN04-N, metal nesneleri temas olmadan algılayan endüktif (indüktif) tipte bir yaklaşım sensörüdür. Algılama yüzeyindeki bobin yüksek frekansta bir elektromanyetik alan oluşturur; bu alana giren demir, çelik gibi ferromanyetik bir metal üzerinde girdap akımları (eddy current) oluşur ve osilatörün genliği düşer. Sensör bu değişimi algılayarak çıkış hattını anahtarlar. NPN NO (Normalde Açık) tipte olduğu için nesne yokken çıkış pasif kalır, nesne 4 mm mesafeye girdiğinde ise çıkış GND (0V) seviyesine çekilir. Hareketli parça içermediğinden limit anahtarlarına göre çok daha uzun ömürlüdür ve Arduino, PLC ile röle devrelerinde metal sayma, konum tespiti ve hız ölçümü gibi işlerde kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Temassız çalıştığı için mekanik aşınma yaşamaz ve klasik limit anahtarlarına kıyasla çok daha uzun anahtarlama ömrü sunar.
• NPN NO çıkışı sayesinde metal algılandığında sinyal hattını doğrudan GND seviyesine çekerek mikrodenetleyici veya PLC girişini net bir şekilde tetikler.
• IP67 koruma sınıfı sayesinde tozlu, nemli ve atölye ortamı gibi zorlu koşullarda güvenle çalışır.
• Montaj delikleri üzerinden vidayla panel veya brakete sabitlenir; algılama mesafesi braket konumu ile ayarlanır.
• Üzerindeki durum LED'i, algılama anını gözle takip etmeyi kolaylaştırarak devre kurulumunda hızlı doğrulama imkânı verir.
• DC 6-36V geniş besleme aralığı sayesinde hem 12V hem de 24V endüstriyel besleme hatlarıyla doğrudan uyumludur.
• 3 damarlı basit kablo şeması sayesinde ek bir sürücü devre veya kart kullanmadan doğrudan mikrodenetleyici ya da PLC girişine bağlanabilir.

Kullanım Alanları

• Bir konveyör bandı üzerinden geçen metal parçaların tek tek sayılması.
• Bir makine kapağının veya kapının üzerindeki metal aksamın algılanmasıyla tam kapandığının tespit edilmesi.
• CNC tezgahı veya benzeri bir eksende hareketli tablanın sonuna gelindiğinde metal bir çıkıntı ile eksen sonu (limit) konumunun belirlenmesi.
• Döner bir mile sabitlenen küçük bir metal parça ile her turda tetikleme alınarak devir sayısı veya hız ölçümü yapılması.
• Bir asansör kabini veya raylı taşıyıcının üzerindeki metal plaka ile durak/kat hizasının algılanması.
• Depo raflarında metal gövdeli bir paletin veya kasanın rafa yerleşip yerleşmediğinin tespit edilmesi.
• Otomatik bir çekmecenin veya sürgülü mekanizmanın tam kapanma noktasında metal bir pimin algılanarak devrenin durdurulması.
• Bir robot kolun veya lineer aktüatörün ev konumuna (home position) döndüğünü metal bir referans yüzeyle doğrulaması.

Bağlantı ve Kullanım

Sensörün kahverengi kablosu besleme kaynağının + ucuna, mavi kablosu ise 0V (GND) hattına bağlanır. Siyah renkli sinyal kablosu mikrodenetleyicinin dijital giriş pinine bağlanır; sensör NPN tipte olduğundan bu pinin bir pull-up direnci ile mikrodenetleyicinin kendi lojik gerilimine (Arduino için 5V, 3.3V ile çalışan kartlarda 3.3V) çekilmiş olması gerekir — pull-up direnci sensörün 12/24V besleme hattına değil, mikrodenetleyicinin lojik gerilim hattına bağlanmalıdır; Arduino kullanılıyorsa dahili pull-up (INPUT_PULLUP) da tercih edilebilir. Aksi halde nesne olmadığı durumda pin seviyesi kararsız kalabilir. Metal bir nesne algılama mesafesine girdiğinde sensörün içindeki NPN transistör iletime geçer, sinyal hattını GND'ye çeker ve dijital pin LOW olarak okunur; nesne uzaklaştığında pull-up direnci sayesinde pin tekrar HIGH seviyesine döner. Sensör 12V veya 24V gibi bir gerilimle beslenip sinyal hattı doğrudan 5V ile çalışan bir denetleyiciye bağlanacaksa, giriş pininin kabul ettiği gerilim aralığının aşılmadığından önceden emin olunmalıdır; gerekirse bir gerilim bölen veya optokuplörlü ayırma devresi araya konmalıdır. Montaj sırasında sensörün ucu ile algılanacak metal yüzey arasındaki mesafenin nominal 4 mm değerini aşmamasına dikkat edilmelidir, aksi halde algılama gerçekleşmez; güvenli ve tekrarlanabilir bir çalışma için sensörü nominal mesafenin biraz altında, örneğin 2-3 mm civarında konumlandırmak tercih edilir. Doğrudan bir röle modülü sürülecekse, sensörün 300 mA sınırının üzerine çıkılmaması için sinyal çıkışı röleyi sürmek yerine bir transistör veya röle modülünün kendi tetikleme girişi üzerinden kullanılmalıdır.

Paket İçeriği

• 1 adet SN04-N NPN NO endüktif yaklaşım sensörü
• Sensöre bağlı 3 damarlı bağlantı kablosu
• Kablo uçları çıplak halde gelir; kutu içerisinde ayrı bir montaj braketi, röle modülü veya sürücü kart bulunmaz

Dikkat Edilmesi Gerekenler

• NPN çıkışlı bu sensör PNP tipiyle karıştırılmamalıdır; PNP modeller çıkışı +V'ye, NPN modeller ise çıkışı GND'ye çeker, bağlanacak devre buna göre tasarlanmalıdır.
• Sinyal hattına pull-up direnci eklenmeden doğrudan dijital girişe bağlanırsa algılama durumu kararsız okunabilir.
• Algılama mesafesi, ferromanyetik olmayan metaller (alüminyum, bakır, pirinç) için nominal 4 mm değerinin altına düşer.
• Sensör DC 6-36V aralığı dışında bir gerilimle beslenirse kalıcı hasar görebilir; besleme gerilimi bağlanmadan önce mutlaka kontrol edilmelidir.
• Yakın çevresinde başka metal yüzeyler veya montaj parçaları bulunması yanlış algılamaya (false trigger) yol açabileceğinden sensör etrafında yeterli boşluk bırakılmalıdır.
• Besleme kabloları ters bağlanırsa (+ ve GND karışırsa) sensör zarar görebilir, bağlantı öncesi kablo renkleri kontrol edilmelidir.
• Üretim toleransları nedeniyle gerçek algılama mesafesi nominal 4 mm değerinin biraz altında kalabilir; kritik uygulamalarda sensör devreye alınmadan önce hedef metalle gerçek mesafe test edilmelidir.
• Gövde montaj vidalarıyla sabitlenirken aşırı tork uygulanmamalı, sensörün iç bağlantılarına zarar verilmemesi için elle sıkma torku aşılmamalıdır.
