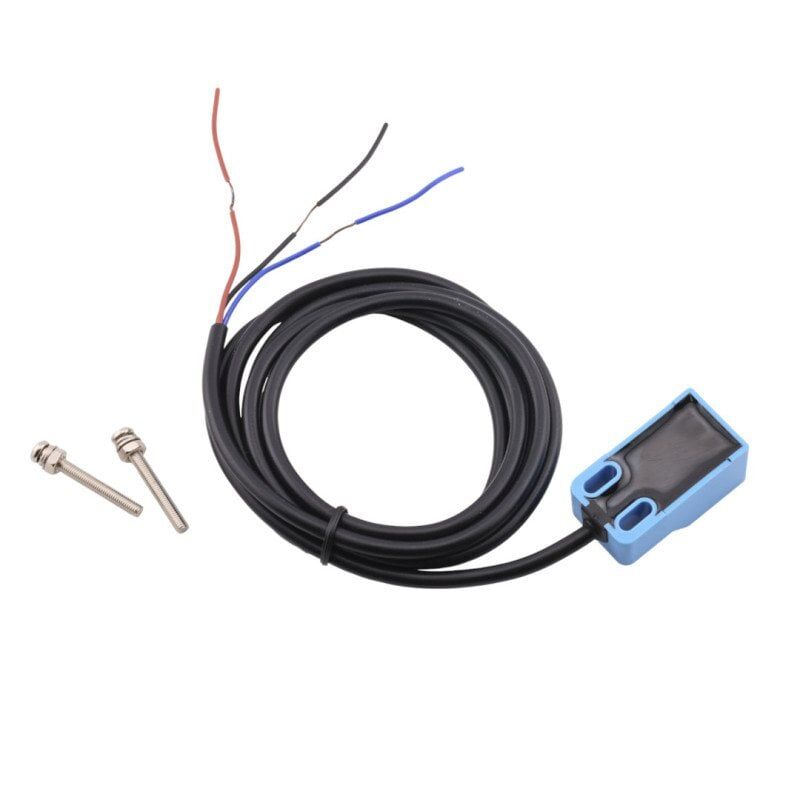

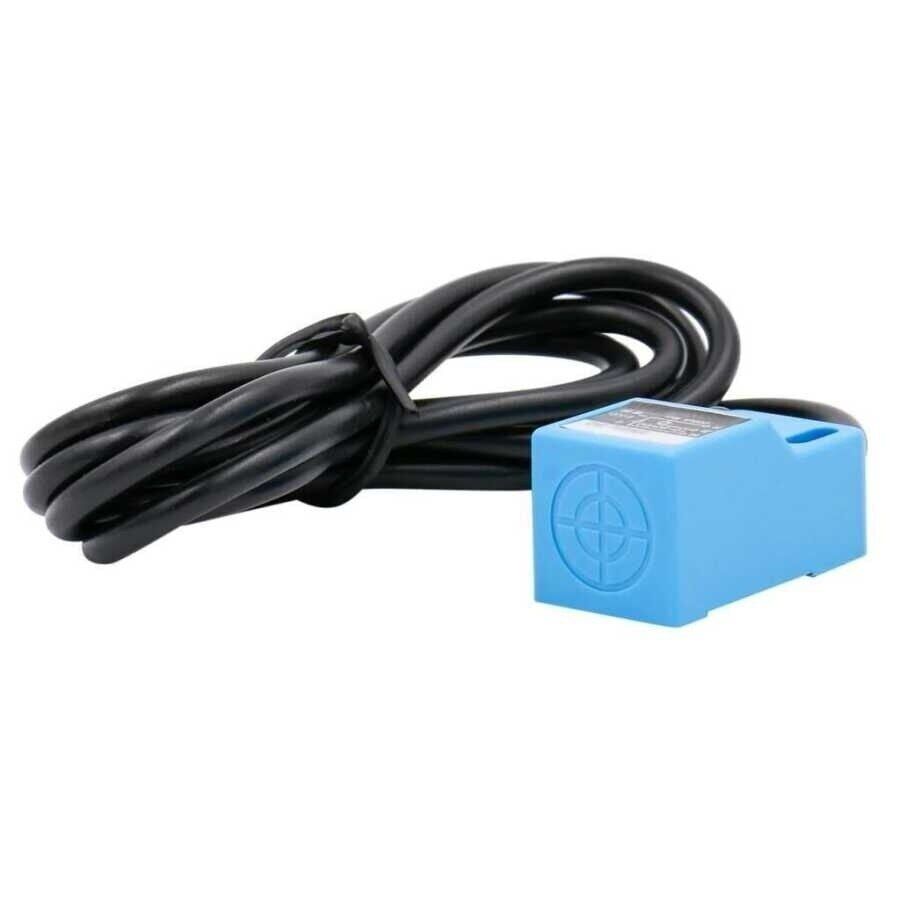

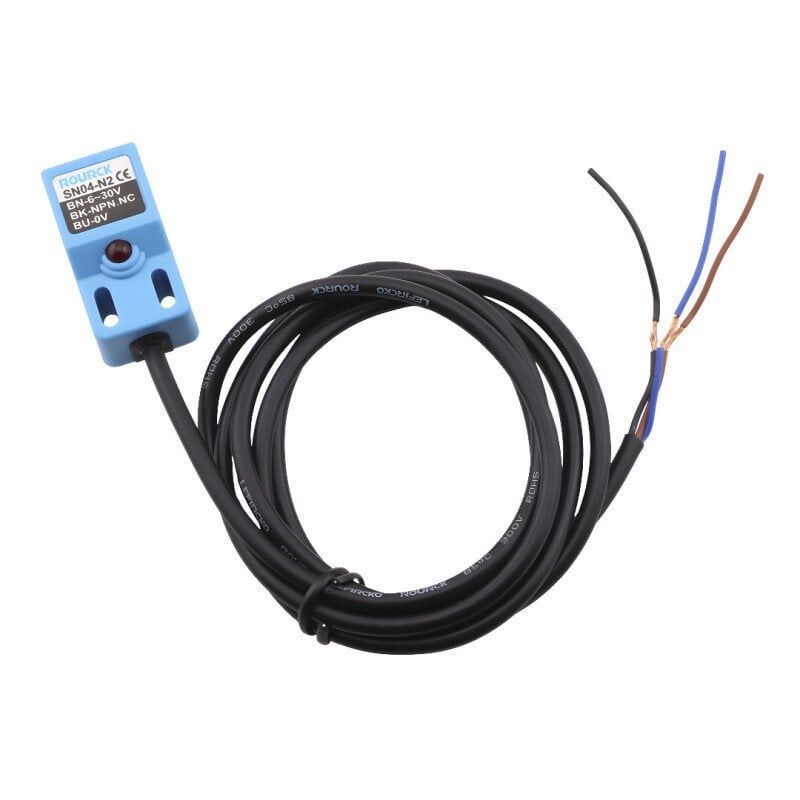

SN04-N2 10-30V 5mm NPN NC Endüktif Mesafe Sensörü
SN04-N2, herhangi bir fiziksel temas olmadan metal nesneleri algılayan endüktif bir yaklaşım (mesafe) sensörüdür. Sensörün algılama yüzeyindeki bobinde yüksek frekanslı bir elektromanyetik alan oluşturulur; bu alana giren iletken bir metal parça üzerinde girdap akımları (eddy current) indüklenir, alan sönümlenir ve bu değişim iç devre tarafından algılanarak çıkış anahtarlanır. NPN tipi 3 telli DC çıkışa ve NC (normalde kapalı) mantığına sahiptir: algılama alanında metal yokken çıkış iletimdedir, bir metal nesne algılandığında çıkış kesilir. Mekanik temas, sürtünme veya aşınma söz konusu olmadığından, klasik limit switch gibi mekanik anahtarlara kıyasla çok daha uzun ömürlüdür ve tozlu, titreşimli veya yüksek çevrim sayılı endüstriyel ortamlarda güvenilir biçimde çalışır. Otomasyon panolarında, konveyör hatlarında ve DIY/maker elektronik projelerinde konum, varlık ve devir tespiti gibi işlerde yaygın olarak tercih edilen, ekonomik ve kurulumu kolay bir çözümdür.
Teknik Özellikler
| Sensör Tipi | Endüktif (yalnızca metal nesneleri algılar) |
| Algılama Mesafesi (Sn) | 5 mm (nominal, yaklaşık ±%10 tolerans) |
| Çıkış Tipi | NPN, 3 telli DC çıkış |
| Çıkış Mantığı | NC (Normalde Kapalı / Normally Closed) |
| Çalışma Gerilimi | DC 10-30V |
| Kablo Renk Kodu | Kahverengi: +V, Mavi: 0V (GND), Siyah: Sinyal çıkışı |
| Maksimum Yük Akımı | ≤200 mA |
| Anahtarlama Frekansı | ≤200 Hz |
| Artık Gerilim (Voltage Drop) | ≤3,5V |
| Koruma Sınıfı | IP67 (toz ve neme dayanıklı gövde) |
| Çalışma Sıcaklığı | -25°C ile +70°C arası |
| Durum Göstergesi | Algılama anında yanan LED gösterge ışığı |
| Bağlantı Şekli | Sabit çıkış kablosu (konnektörsüz) |
Öne Çıkan Özellikler
- Temassız algılama sayesinde mekanik aşınma ve sürtünme olmadan, klasik limit switch anahtarlara kıyasla çok daha uzun ömürlü ve bakım gerektirmeyen bir çalışma sunar.
- NC (normalde kapalı) çıkış mantığı sayesinde metal algılanmadığı sürece çıkış aktif kalır; bu davranış kablo kopması veya konnektör gevşemesi gibi arızaların sistem tarafından fark edilmesini kolaylaştırır.
- 10-30V geniş DC gerilim aralığı, hem 12V hem de 24V ile beslenen endüstriyel otomasyon panolarına ve PLC sistemlerine, ek bir gerilim regülatörüne gerek kalmadan doğrudan bağlanabilmesini sağlar.
- IP67 koruma sınıfına sahip gövdesi sayesinde tozlu atölye ortamlarında, nemli alanlarda ve kısa süreli su temasına maruz kalabilecek açık alan uygulamalarında güvenle kullanılabilir.
- Gövdesi üzerindeki LED gösterge, sensörün algılama yaptığı anı gözle görülür şekilde bildirir; bu sayede kurulum sırasında hizalama ve mesafe ayarı çok daha hızlı yapılabilir.
- Yarı iletken çıkış katı sayesinde mekanik kontaklı sensörlerde görülen kontak sıçraması (bouncing) sorunu yaşanmaz, bu da sayım ve konum uygulamalarında daha net ve kararlı bir sinyal üretir.
Kullanım Alanları
- CNC router, lazer kesici ve 3D yazıcı gibi hareketli eksenli sistemlerde, eksenin başlangıç (home) veya bitiş (limit) noktasındaki metal dayanağı algılayarak eksenin referans konumunu güvenli şekilde belirlemek.
- Konveyör bantlarında üzerinden geçen metal parça, kutu klipsi veya paletleri sayarak üretim hattında adet takibi yapmak ve hat hızını buna göre senkronize etmek.
- Otomatik kapı, kepenk veya kapak mekanizmalarında kapının tam kapandığı noktadaki metal parçayı algılayıp tahrik motorunu zamanında durdurarak mekanik zorlanmayı önlemek.
- Döner bir mil veya kasnak üzerine sabitlenmiş küçük bir metal çıkıntıyı her turda algılayarak devir sayacı veya hız izleme devresi kurmak.
- Asansör, vinç veya raylı taşıma sistemlerinde kat/seviye hizasındaki metal plakayı algılayarak sisteme konum geri bildirimi sağlamak.
- Hidrolik veya pnömatik silindirlerin piston kolu üzerindeki metal bilezik ya da mengeneyi algılayarak silindirin tam uç konuma ulaştığını tespit etmek.
- Metal parça besleme hatlarında veya otomatlarda parça varlığını/yokluğunu algılayarak makinenin bir sonraki adıma geçip geçmeyeceğine karar vermesini sağlamak.
Bağlantı ve Kullanım
Sensörün kahverengi teli besleme kaynağının +V (10-30V DC) ucuna, mavi teli ise 0V (GND) hattına bağlanır; bu iki bağlantının yönü ters çevrilmemelidir. Siyah sinyal teli; bir PLC'nin dijital girişine, bir mikrodenetleyicinin (Arduino gibi) dijital giriş pinine veya bir röle sürücü devresine bağlanır ve NC mantığı gereği metal algılanmadığı sürece bu hat 0V (düşük) seviyededir; metal algılandığında çıkış kesilir ve hat pull-up direnci üzerinden yüksek seviyeye çıkar. Sensörü monte ederken algılama yüzeyinin hedef metale tam paralel ve belirtilen 5 mm mesafe içinde konumlandırılması, kararlı ve tekrarlanabilir bir algılama için önemlidir; mesafe arttıkça algılama güvenilirliği belirgin şekilde düşer. Çıkış sinyali besleme gerilimiyle aynı seviyede (10-30V) çalıştığından, 3,3V veya 5V ile çalışan bir mikrodenetleyiciye doğrudan bağlanmamalı, araya bir gerilim bölen direnç seti veya optokuplör devresi eklenmelidir. İlk kurulumda sensörü besleyip LED göstergenin bir metal nesne yaklaştırıldığında beklenen şekilde tepki verip vermediğini kontrol etmek, kablolamadaki olası bir hatanın erken fark edilmesini sağlar. Sensör gövdesi somunlarla sabitlendikten sonra hedef metale olan mesafe elle test edilerek, algılamanın 5 mm sınırının belirgin şekilde içinde ve tekrarlanabilir olduğu doğrulanmalıdır.
Paket İçeriği
- 1 adet SN04-N2 endüktif mesafe sensörü (M12 vidalı silindirik gövde)
- Sensöre bağlı, sabit uzunlukta 3 damarlı çıkış kablosu
Dikkat Edilmesi Gerekenler
- Sensör yalnızca metal, özellikle demir esaslı (ferro manyetik) nesneleri algılar; plastik, cam, ahşap, kağıt gibi metal olmayan malzemeler algılama alanına girse de sensör tepki vermez.
- Belirtilen 5 mm algılama mesafesi genellikle demir/çelik hedefler için verilen nominal değerdir; alüminyum, bakır veya paslanmaz çelik gibi malzemelerde girdap akımı tepkisi farklı olduğundan etkin algılama mesafesi kısalabilir.
- Çalışma gerilimi aralığının (10-30V DC) dışına çıkılması, özellikle aşırı gerilim uygulanması, sensörün iç devresine kalıcı hasar verebilir; bağlantı yapmadan önce besleme geriliminin bir multimetre ile doğrulanması önerilir.
- NPN NC çıkış tipi; PNP çıkış veya NO (normalde açık) mantığı bekleyen PLC girişleri, röleler veya kontrolör devreleriyle doğrudan uyumlu değildir, bağlantıdan önce hedef cihazın giriş tipi mutlaka kontrol edilmelidir.
- Sensörün etrafındaki vida, somun, kablo kanalı veya makine gövdesi gibi başka metal parçalar önerilen asgari çevresel boşluktan daha yakın konumlandırılırsa, sensör bu parçaları da algılayıp yanlış tetiklenmeye (false triggering) neden olabilir.
- Kablo bağlantı noktalarının nem veya su alması zamanla kısa devreye ya da hatalı algılamaya yol açabilir; nemli veya açık alan kullanımlarında bağlantı noktalarının su geçirmez şekilde izole edilmesi gerekir.
