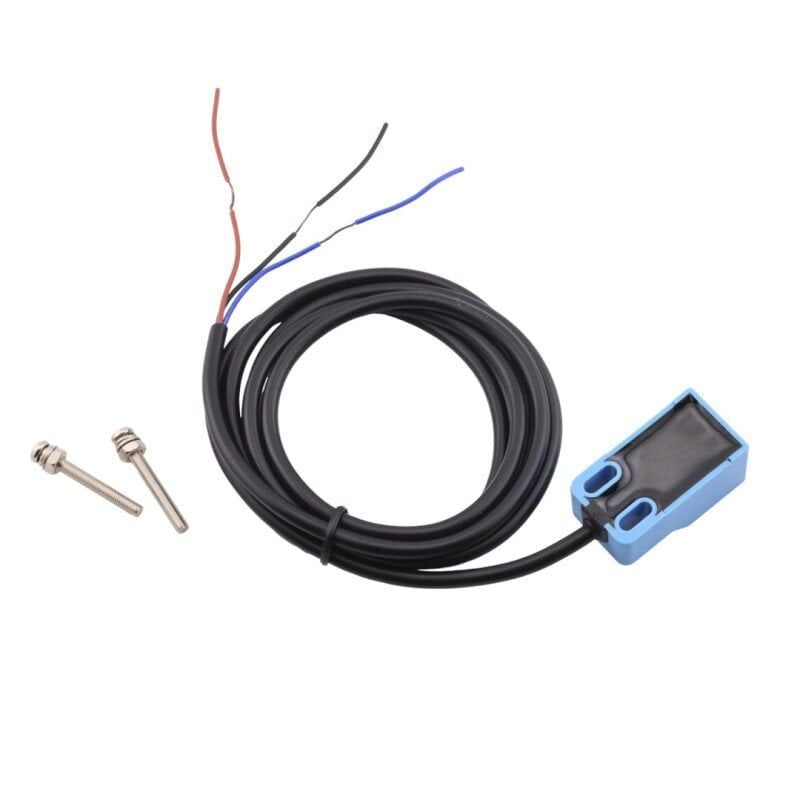

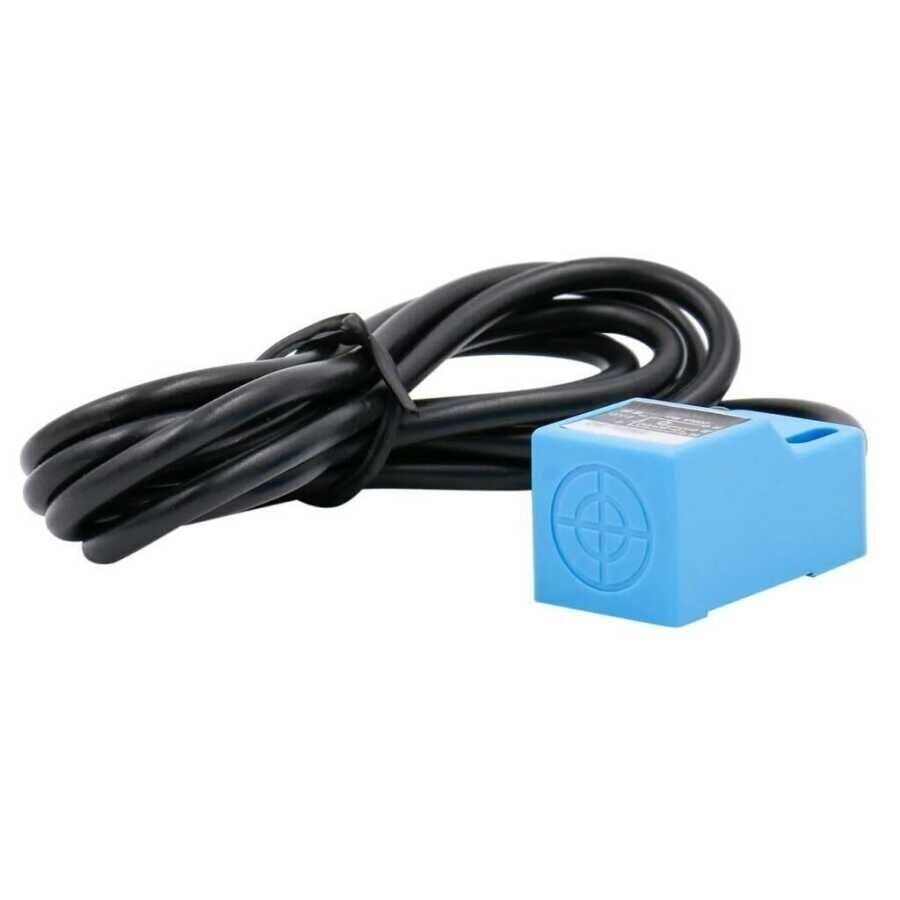

SN04-N2 10-30V 5mm NPN NC Endüktif Mesafe Sensörü

SN04-N2, metal cisimleri hiçbir fiziksel temas olmadan algılayan endüktif (indüktif) bir yaklaşım sensörüdür. Gövdesinin ucunda bulunan bobin, yüksek frekanslı bir elektromanyetik alan oluşturur; bu alana bir metal parça yaklaştığında parça üzerinde girdap akımları (eddy current) indüklenir ve alanın genliği değişir. Sensör bu değişimi algılayarak çıkışını anahtarlar. Hareketli parça, kir, toz veya nem içeren ortamlarda mekanik limit anahtarlarına göre çok daha uzun ömürlü ve güvenilir bir konum/varlık algılama çözümü sunar. NPN çıkışlı ve normalde kapalı (NC) mantığıyla çalıştığı için mikrodenetleyici, PLC veya röle tabanlı devrelere doğrudan bağlanabilir; konveyör hatlarında parça sayımından makine güvenlik kilitlerine kadar birçok otomasyon uygulamasında kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Metal hedefi hiçbir mekanik temas olmadan algılar, bu sayede aşınan veya yıpranan hareketli bir parça bulunmaz.
• 10-30V DC geniş gerilim aralığında çalıştığı için hem 12V hem de 24V ile beslenen endüstriyel ve hobi projelerinde sorunsuz kullanılabilir.
• NPN çıkış yapısı sayesinde çoğu mikrodenetleyici kartı, PLC dijital girişi ve röle sürücü devresiyle doğrudan uyumludur.
• Normalde kapalı (NC) çalışma mantığı sayesinde hedef algılandığında çıkış pasif hale gelir; bu özellik özellikle güvenlik kilitleme ve arıza durumunda devreyi kesme mantığı kuran devrelerde tercih edilir.
• Gövdesindeki iki montaj deliğinden vidayla sabitlenir.
• Üzerindeki gösterge LED'i, çıkışın aktif mi pasif mi olduğunu kablolamaya bakmadan gözle anında görmeyi sağlar.
• Vida ile sabitlenen gövde yapısı sayesinde titreşimli ortamlarda dahi yerinden oynamadan sabit kalır.
• Hareketli mekanik temas noktası bulunmadığından, sık devreye giren uygulamalarda mekanik bir limit anahtarına kıyasla çok daha uzun kullanım ömrü sunar.

Kullanım Alanları

• Konveyör bandı üzerinden geçen metal parçaların veya kutuların sayılması ve hat hızının izlenmesi.
• Otomatik kapı, bariyer veya kepenk sistemlerinde metal kanadın tam kapandığı konumun algılanması.
• CNC router, lazer kesim tezgahı veya 3D yazıcı gibi sistemlerde eksenin referans (home) noktasına ulaştığının tespiti.
• Elektrik motoruyla dönen milin üzerine sabitlenmiş metal bir çıkıntı sayesinde devir/tur sayımı yapılması.
• Metal kapaklı şişe, kutu veya kavanozların dolum hattında ürün varlığının kontrol edilmesi.
• Makine koruma kapağının (metal gövdeli olması şartıyla) açık mı kapalı mı olduğunun izlenerek güvenlik devresine sinyal verilmesi.
• Vinç, asansör veya lineer aktüatör sistemlerinde metal bir parçanın referans/durma noktasına geldiğinin algılanması.
• Arduino veya benzeri bir mikrodenetleyici tabanlı proje kabininde, çekmece ya da kapak gibi metal aksamın açık/kapalı durumunu bildiren basit bir sensör olarak kullanılması.

Bağlantı ve Kullanım

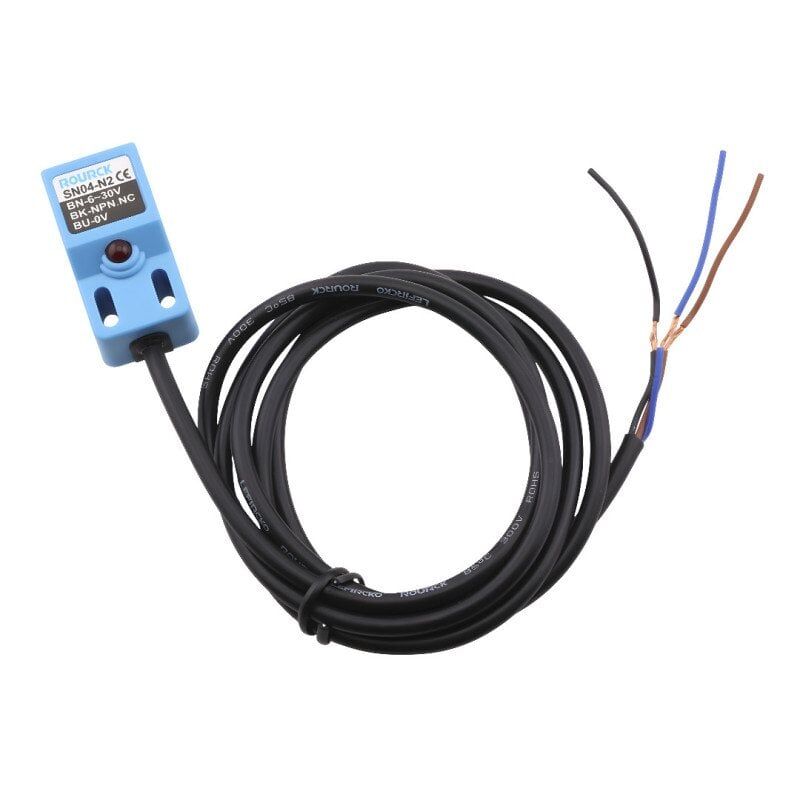

Sensörden çıkan üç kablodan kahverengi olan besleme geriliminin (+) ucuna, mavi olan ise beslemenin (-) yani GND ucuna bağlanır. Siyah kablo ise NPN yapıdaki sinyal çıkışıdır ve doğrudan bir mikrodenetleyicinin dijital girişine, bir röle modülünün tetikleme ucuna veya bir PLC girişine bağlanabilir; NPN çıkış olduğundan yükün diğer ucunun +V hattına bağlanması, çıkış aktif olduğunda ise siyah kablonun GND seviyesine çekilmesi gerekir. NC (normalde kapalı) modelde hedef metal algılama mesafesinin dışındayken çıkış aktiftir, hedef algılama mesafesine girdiğinde çıkış pasif duruma geçer; devre tasarımı bu mantığa göre kurulmalıdır. Bir mikrodenetleyici ile test ederken siyah kabloyu doğrudan dijital giriş pinine bağlamak ve pini iç veya harici bir dirençle uygun seviyeye çekmek, kararlı okuma almak için önerilir. İlk kurulumda sensörün doğru çalıştığından emin olmak için üzerindeki gösterge LED'i izlenerek metal bir parça yavaşça yaklaştırılabilir ve LED'in ne kadar mesafede tepki verdiği gözlemlenebilir.

Paket İçeriği

• 1 x SN04-N2 endüktif yaklaşım sensörü
• Sensöre entegre, ayrılamayan 3 damarlı bağlantı kablosu

Dikkat Edilmesi Gerekenler

• Sensör yalnızca demir esaslı (ferromanyetik) metalleri güvenilir şekilde algılar; alüminyum, bakır veya pirinç gibi demir dışı metallerde algılama mesafesi belirgin şekilde kısalır ya da algılama hiç gerçekleşmeyebilir.
• NPN çıkışlı bir sensördür; PNP girişli bir kart veya PLC ile doğrudan uyumlu değildir, bağlantıdan önce karşı tarafın giriş tipi mutlaka kontrol edilmelidir.
• NC (normalde kapalı) modelde hedef yokken çıkış zaten aktif konumdadır; bu davranış NO (normalde açık) modele alışkın kullanıcıları şaşırtabileceğinden devre kurulmadan önce çıkış mantığı mutlaka doğrulanmalıdır.
• Besleme kablolarının (kahverengi/mavi) ters bağlanması sensöre kalıcı zarar verebilir, montaj öncesi renk kodları dikkatle doğrulanmalıdır.
• Nominal 5 mm algılama mesafesi laboratuvar koşullarında ölçülmüş bir değerdir; gerçek mesafe, hedef metalin boyutuna, kalınlığına ve türüne göre değişebilir, bu yüzden kurulumdan önce gerçek ortamda test edilmesi önerilir.
• IP67 koruma sınıfı toz ve geçici su temasına karşı dayanıklılık sağlar; sensör sürekli suya batırılarak kullanılacak şekilde tasarlanmamıştır.
• Kablo sensör gövdesine entegre ve ayrılamaz şekilde geldiğinden, kablonun kesilmesi veya zorlanması durumunda sensörün tamiri mümkün olmayabilir; montaj sırasında kabloyu keskin kenarlardan ve hareketli parçalardan uzak tutmak gerekir.
