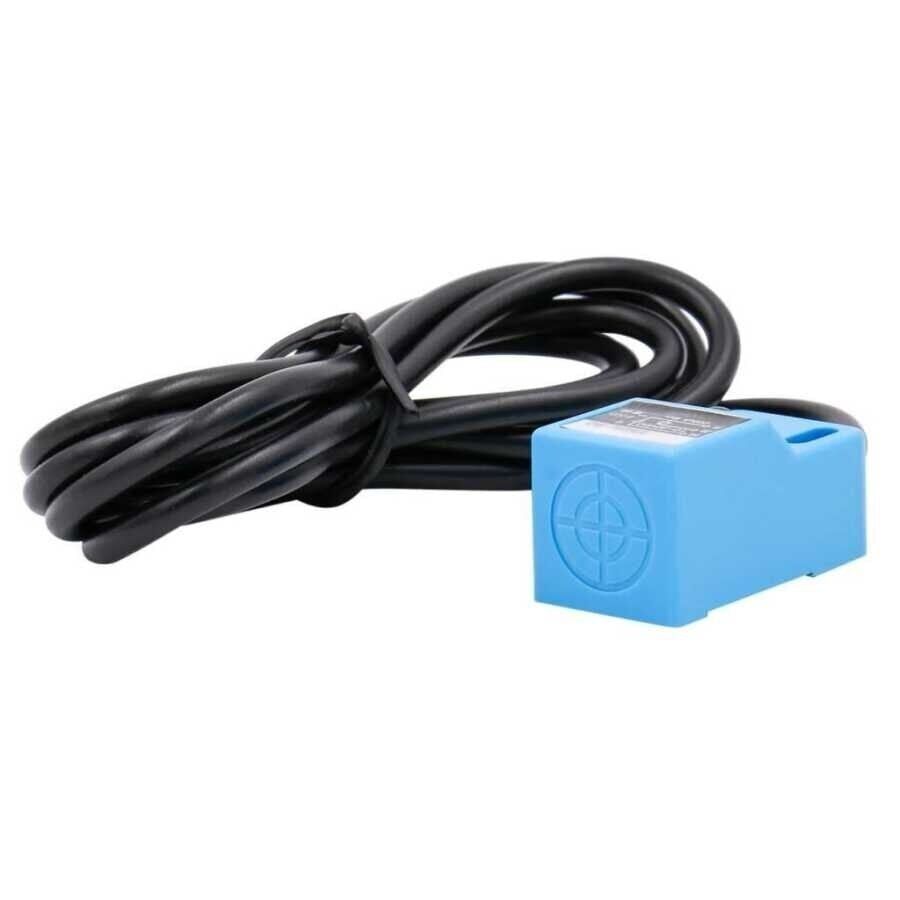

SN04-P 10-30V 5mm PNP NO Endüktif Mesafe Sensörü

SN04-P, metal nesneleri hiçbir fiziksel temas olmadan algılayan endüktif tip bir yakınlık sensörüdür. Sensörün ön yüzeyindeki bobinde yüksek frekanslı bir elektromanyetik alan oluşturulur; algılama mesafesi içine iletken bir metal girdiğinde bu alanda oluşan girdap akımları devre tarafından tespit edilerek çıkış anahtarlanır. SN04-P modeli PNP tipte, NO çıkış verir ve 10-30V DC gerilim ile beslenir; nominal algılama mesafesi 5mm'dir. Hareketli mekanik teması olmadığı için zamanla aşınma yaşanmaz, tozlu ya da nemli ortamlarda kararlı çalışabilir. Bu özellikleriyle Arduino, PLC ve röle tabanlı devrelerde konum tespiti, nesne sayımı ve limit anahtarı görevlerinde sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Metal nesneleri hiçbir fiziksel temas olmadan algılar, bu sayede mekanik parçalarda zamanla aşınma ya da yorulma yaşanmaz.
• 5mm algılama mesafesi, kısa mesafeli konum tespiti ve nesne sayımı uygulamaları için yeterli hassasiyeti sağlar.
• PNP çıkış yapısı, yaygın olarak kullanılan pozitif mantıklı PLC girişleri ve röle sürücü devreleriyle doğrudan uyumludur.
• NO çıkış mantığı sayesinde metal algılandığında çıkış aktif hale gelir, algılama olmadığı sürece çıkış pasif kalır.
• 10-30V DC geniş besleme aralığı, hem 12V hem de 24V endüstriyel güç kaynaklarıyla ek bir regülatör devresine gerek kalmadan çalışmasını sağlar.
• Üzerindeki LED gösterge, algılama anını gözle görülür şekilde bildirir; bu da devre kurulumunda ve arıza tespitinde işi kolaylaştırır.
• Kompakt dikdörtgen gövdesi ve iki montaj deliği sayesinde makine içi dar alanlara vida ile hizalı ve kalıcı biçimde monte edilebilir.

Kullanım Alanları

• 3D yazıcılarda eksen sıfırlama işleminde, hareketli taşıyıcı üzerindeki metal parçayı algılayarak referans konumu bildiren bir endstop anahtarı olarak kullanmak.
• Üretim hattında taşıyıcı bant üzerinden geçen metal parçaları tek tek algılayıp sayarak üretim adedini takip etmek.
• Konveyör sisteminde metal gövdeli bir palet ya da kutu sensörün önüne geldiğinde motoru durdurup bir sonraki istasyona sinyal göndermek.
• Otomatik kapı ya da kapak mekanizmasında metal menteşe veya kilit dilinin tam kapanma konumuna geldiğini tespit etmek.
• CNC ya da lazer kesim tezgahında hareketli eksenin fiziksel limit noktasına ulaştığını metal bir referans parça üzerinden algılamak.
• Robot kolu ya da tutucu mekanizmasında hareketli metal aksamın tam açık ya da tam kapalı konuma geldiğini doğrulamak.
• Su deposu ya da hazne içindeki şamandıra mekanizmasının ucundaki metal parça belirli bir seviyeye ulaştığında dolum pompasını durdurmak.

Bağlantı ve Kullanım

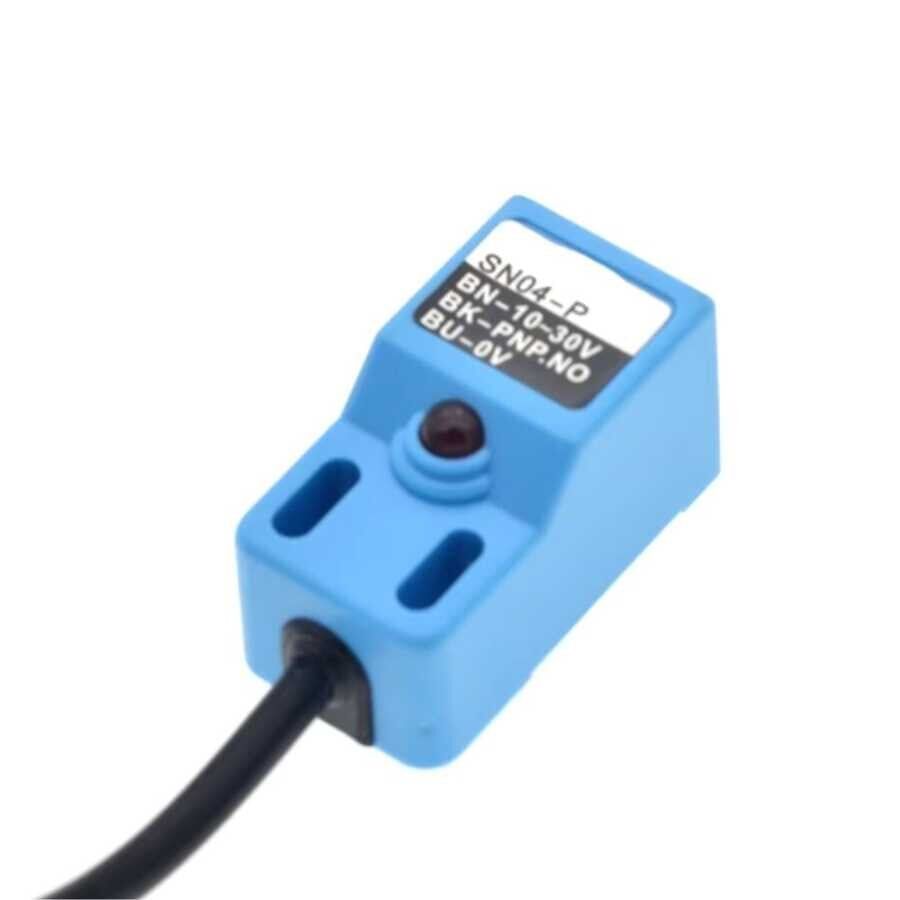

Sensörün kahverengi kablosu besleme geriliminin artı ucuna (+10...+30V DC), mavi kablosu ise besleme geriliminin eksi ucuna (0V/GND) bağlanır. Siyah kablo sinyal çıkışıdır ve genellikle bir röle modülüne, PLC dijital girişine ya da mikrodenetleyici kartın dijital giriş pinine bağlanır; PNP çıkış olduğu için metal algılandığında bu hat besleme gerilimine yakın bir seviyeye çekilir. Arduino gibi 5V mantık seviyeli kartlarda siyah hattı doğrudan dijital girişe bağlamak yerine bir gerilim bölen devresi ya da optokuplör kullanmak, dijital giriş pininin 30V'a kadar çıkabilen sinyalden zarar görmesini engeller. Sensör gövdesi iki montaj deliğinden vida ile sabitlenir ve algılama yüzeyinin hedef metale paralel olacak şekilde, önerilen 5mm mesafe içinde konumlandırılması gerekir. PNP çıkış algılama olmadığı sürece boşta (yüksek empedansta) kaldığından, sinyal hattı ile 0V/GND arasına bir aşağı çekme direnci (tipik 10 kΩ) bağlanması, kararlı ve gürültüsüz bir okuma için önerilir. Kalıcı montajdan önce sensörün kablo uçları besleme kaynağına ve hedef devreye bağlanarak hedef metal ile gerçek algılama mesafesinin test edilmesi, yanlış montaj mesafesinden kaynaklanan çalışmama sorunlarını önler. Sinyal çıkışının sürebileceği akım sınırlı olduğundan, bir röle bobini ya da yüksek akım çeken bir yük doğrudan sinyal hattına bağlanmamalı; bunun yerine sinyal, bir transistör sürücü ya da hazır röle modülü üzerinden yüke aktarılmalıdır. Bu sensör PNP çıkışlıdır; devrenin NPN mantığı beklediği durumlarda aynı ailenin NPN çıkışlı SN04-N varyantı tercih edilmelidir, aksi halde çıkış mantığı beklenenin tersi şekilde çalışabilir.

Paket İçeriği

• 1 adet SN04-P PNP NO endüktif yakınlık sensörü
• Sensöre sabit bağlı 3 damarlı (kahverengi, mavi, siyah) bağlantı kablosu
• Ürünle birlikte ayrı bir montaj vidası, somunu ya da kullanım kılavuzu bulunmaz

Dikkat Edilmesi Gerekenler

• Sensör en iyi demir ve çelik gibi ferromanyetik metallerde çalışır; paslanmaz çelikte algılama mesafesi nominal değerin yaklaşık %70-85'ine iner, alüminyum ve bakır gibi demir dışı metallerde ise mesafe çok daha fazla kısalır ve algılama güvenilir olmayabilir.
• Besleme geriliminin 10-30V DC aralığının dışına çıkması sensöre kalıcı hasar verebilir; 24V hatlarda gerilim dalgalanmalarına dikkat edilmelidir.
• PNP çıkış hattı doğrudan 5V mantık seviyeli bir mikrodenetleyici girişine bağlanmamalı, gerekiyorsa seviye kaydırma veya gerilim bölen devresi kullanılmalıdır.
• Sensörün algılama yüzeyi ile hedef metal arasındaki mesafe 5mm'lik nominal değeri aşarsa çıkış anahtarlanmayabilir; montaj sırasında bu mesafe test edilerek ayarlanmalıdır.
• Kablo bağlantısında kahverengi ve mavi uçların yerinin karıştırılması sensörün beslenmemesine ya da arızalanmasına yol açabilir, bağlantı öncesi renk kodları mutlaka kontrol edilmelidir.
• Sensör, kaynak makinesi veya büyük elektrik motorları gibi yoğun elektromanyetik parazit kaynaklarına çok yakın konumlandırılırsa hatalı algılama yapabilir.
