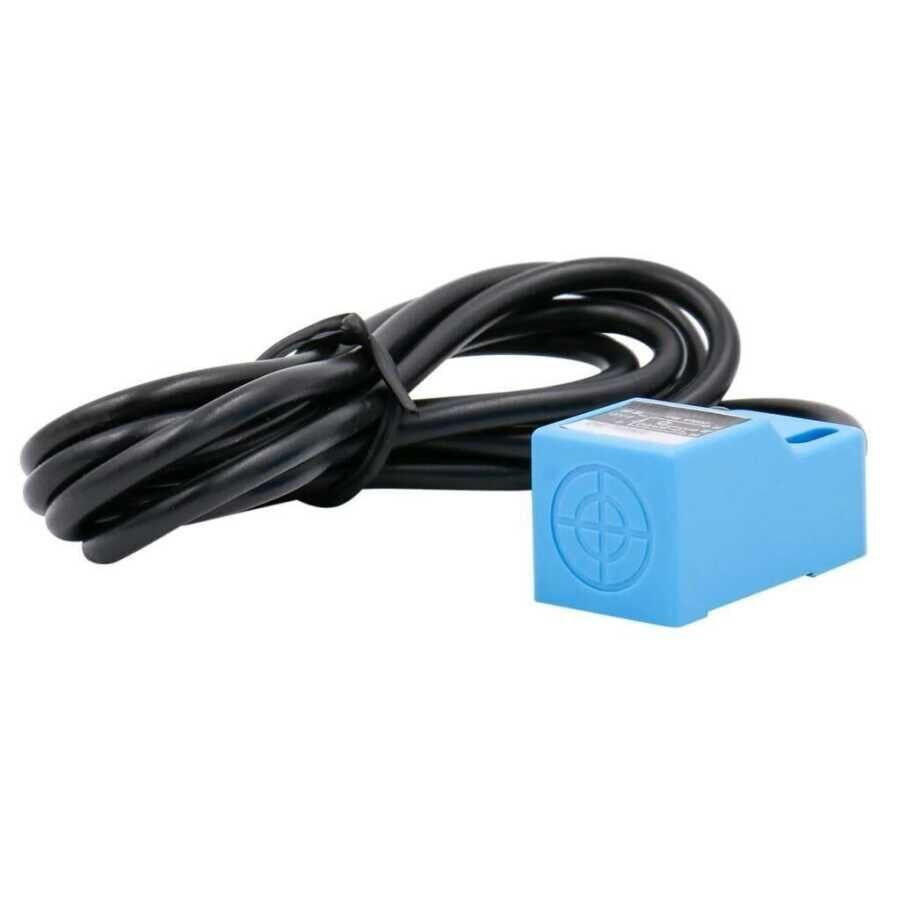

SN04-P2 10-30V 5mm PNP NC Endüktif Mesafe Sensörü

SN04-P2, metal nesneleri fiziksel temas olmadan algılayan endüktif bir yaklaşım sensörüdür. Sensörün ucundaki bobinde oluşan yüksek frekanslı elektromanyetik alana ferromanyetik bir metal (demir, çelik gibi) girdiğinde oluşan girdap akımları algılanır ve çıkış anahtarlanır. 10-30V DC ile beslenir ve 5 mm'ye kadar metal hedefleri algılayabilir. PNP çıkışlı ve NC (Normalde Kapalı) mantıkla çalışır: hedef mesafenin dışındayken çıkış aktiftir, metal nesne mesafeye girdiğinde çıkış pasif duruma geçer. Hareketli parça veya mikroanahtar içermediğinden mekanik aşınmaya karşı dayanıklıdır; bu sayede endüstriyel otomasyon, konveyör sayımı, kapak/kapı konum tespiti ve DIY robotik projelerinde sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hareketli parça, mikroanahtar veya mekanik temas noktası içermediği için aşınmaya karşı dayanıklıdır ve mikroanahtarlı limit switch çözümlerine göre çok daha uzun ömürlüdür.
• PNP çıkış, 24V girişli PLC'lerin pozitif tetiklemeli dijital girişlerine doğrudan bağlanabilir. Arduino/ESP32 gibi 5V-3.3V mantık seviyeli kartlarda çıkış gerilimi besleme seviyesinde olduğu için araya gerilim bölen veya opto-kuplör konulmalıdır.
• NC (Normalde Kapalı) mantık, kablo kopması veya besleme kesilmesi durumunda çıkışın pasif kalmasını sağlar; böylece sistem arızada durdurma yönünde, güvenli tarafa düşer.
• Metal gövdesi ve dişli montaj yapısı sayesinde titreşimli, sarsıntılı veya tozlu endüstriyel ortamlarda somunla sıkıca sabitlenebilir.
• Üzerindeki durum LED'i, algılama anında görsel geri bildirim sağlayarak kurulum sırasında hizalamayı ve saha arızalarında tespiti kolaylaştırır.
• Temassız algılama prensibiyle çalıştığı için yağlı, tozlu veya nemli ortamlarda optik ve mekanik sensörlere kıyasla daha kararlı sonuç verir.
• 10-30V geniş gerilim aralığı, 12V ve 24V gibi yaygın endüstriyel besleme hatlarına ayrı bir gerilim düşürücü devre gerekmeden doğrudan bağlanabilmesini sağlar.

Kullanım Alanları

• Konveyör bandı üzerinden geçen metal parçaların tek tek sayılması veya bant üzerinde bir parça olup olmadığının anlık olarak tespit edilmesi.
• Otomatik kapı veya makine kapağının tam kapandığını doğrulamak için kapak üzerine yerleştirilmiş metal bir pimin veya braketin algılanması.
• CNC router, lazer kesim tezgahı veya 3D yazıcı gibi sistemlerde metal bir dayanağa göre eksen sonu (limit switch) konum algılaması yapılması.
• Dönen bir milin veya dişlinin üzerine yerleştirilmiş metal bir çıkıntının her turda geçişini algılayarak devir sayısının veya hızının ölçülmesi.
• Depo veya raf sisteminde metal kasa ya da paletin ilgili gözde bulunup bulunmadığının algılanarak dolum/boşluk durumunun otomatik takip edilmesi.
• Asansör kabini veya sürgülü kapı mekanizmalarında hareketli metal aksamın belirli bir sınır konumuna ulaştığının tespit edilmesi.
• Metal şasili bir robotun veya taşıyıcı arabanın, güzergahındaki bir metal referans noktasını geçtiğini algılayarak konum/tur bilgisi üretmesi.

Bağlantı ve Kullanım

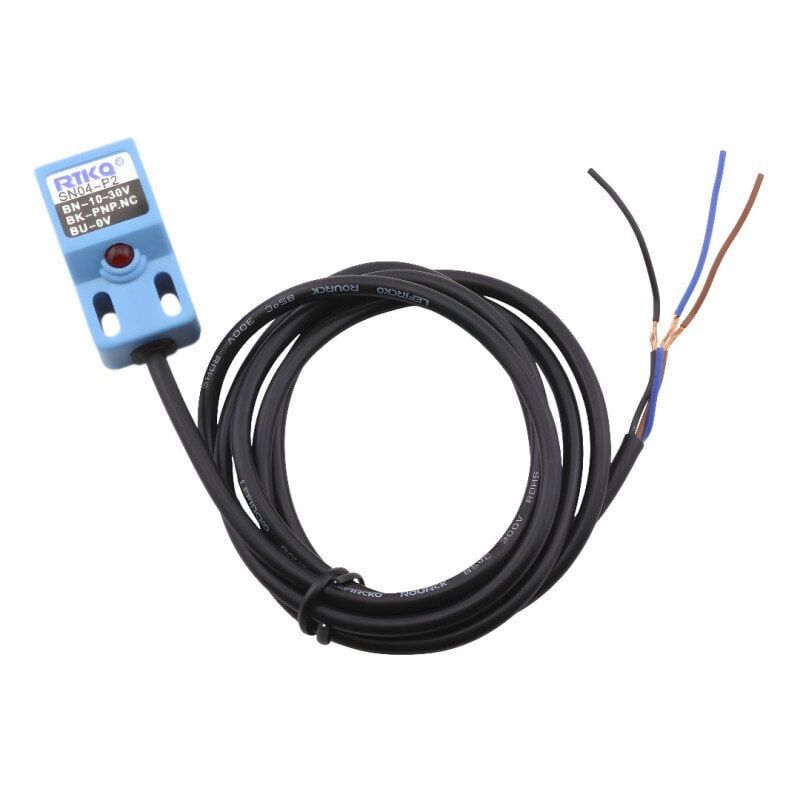

Sensörün kahverengi kablosu besleme geriliminin (+) ucuna, mavi kablosu ise (-) / GND ucuna bağlanır. Siyah kablo sinyal çıkışıdır ve PNP-NC mantığıyla çalışır: hedef yokken bu hat besleme gerilimine yakın bir seviyede kalır, metal hedef algılama mesafesine girdiğinde çıkış GND seviyesine düşer. Yük (röle bobini, opto-kuplör girişi veya mikrodenetleyicinin dijital girişine bağlı bir direnç gibi) sinyal hattı ile GND arasına bağlanmalıdır, çünkü PNP çıkış akımı besleme (+) ucundan yüke doğru verir. Sensör her koşulda 10-30V DC ile beslenmelidir; 5V ile çalışmaz. Bu nedenle çıkış sinyali, mikrodenetleyici girişine bağlanmadan önce mutlaka seviye düşürülmelidir (gerilim bölen veya opto-kuplör). Algılama mesafesinden tam verim alınabilmesi için hedef metal yüzeyin sensöre dik açıyla ve mümkünse sensör çapına yakın veya daha geniş boyutta olması önerilir; hedef eğik veya sensör çapından küçükse gerçek algılama mesafesi nominal değerin altında kalabilir.

Paket İçeriği

• 1 x SN04-P2 endüktif yaklaşım sensörü
• Sabitleme somunları (gövde üzerinde takılı gelir, montaj için ek somun almaya gerek kalmaz)
• Sabit bağlantı kablosu (konnektörsüz kablo ucu, gerekirse uç açılıp lehimle veya klemensle bağlanabilir)

Dikkat Edilmesi Gerekenler

• Sensör yalnızca ferromanyetik metalleri (demir, çelik) nominal mesafede algılar; alüminyum, bakır gibi demir dışı metallerde algılama mesafesi belirgin şekilde kısalır, bu yüzden hedef malzemesi seçilirken bu fark göz önünde bulundurulmalıdır.
• NC çıkış mantığı NO (Normalde Açık) modelle karıştırılmamalıdır; yanlış mantıkla yazılan bir kontrol yazılımı, sistemin ters çalışmasına (hedef yokken aktif, hedef varken pasif) yol açar.
• Besleme polaritesinin ters bağlanması sensöre kalıcı zarar verebilir; kurulumdan önce kahverengi/mavi/siyah kabloların doğru uçlara bağlandığından emin olunmalıdır.
• Sensörün özellikle yan taraflarında ve algılama ekseninin önünde hedef dışında başka metal parça bulunması yanlış algılamaya veya menzil kaybına neden olabilir; montajda üretici tarafından önerilen boşluk mesafelerine dikkat edilmelidir.
• Çıkış hattına sensörün taşıyabileceği akımın üzerinde bir yük (örneğin doğrudan bir röle bobini) bağlanmamalı, gerekirse ara röle, transistör veya sürücü katı kullanılmalıdır.
• Kablo bağlantı noktaları nem ve suya karşı izole edilmezse zamanla oksitlenip temassızlık veya hatalı/kararsız okumaya yol açabilir; açık havada kullanımda bağlantı kutusu veya ısı büzüşmeli hortum önerilir.
