SOIC8 SOP8 EEPROM Test Klipsi - 93CXX/25CXX/24CXX CH341

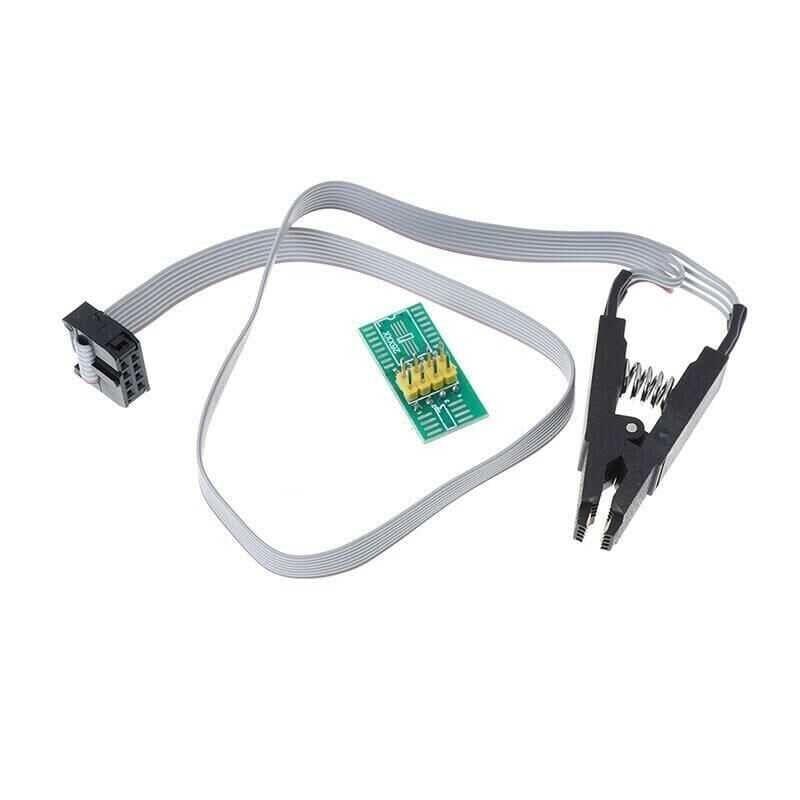

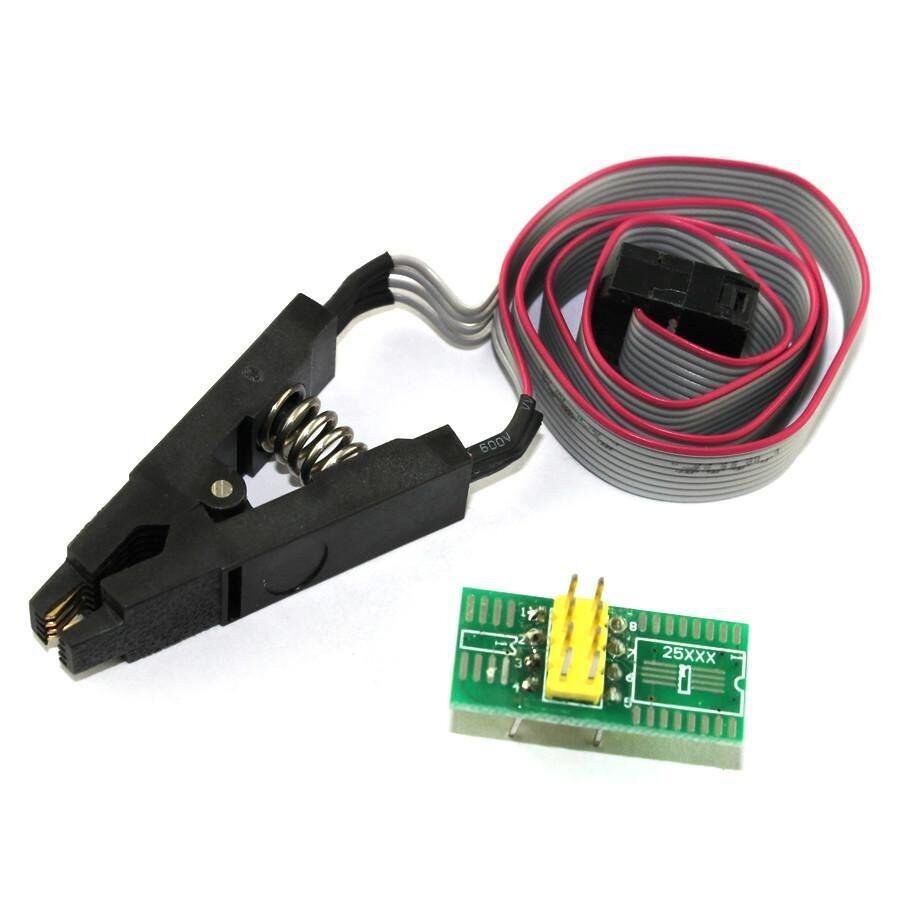

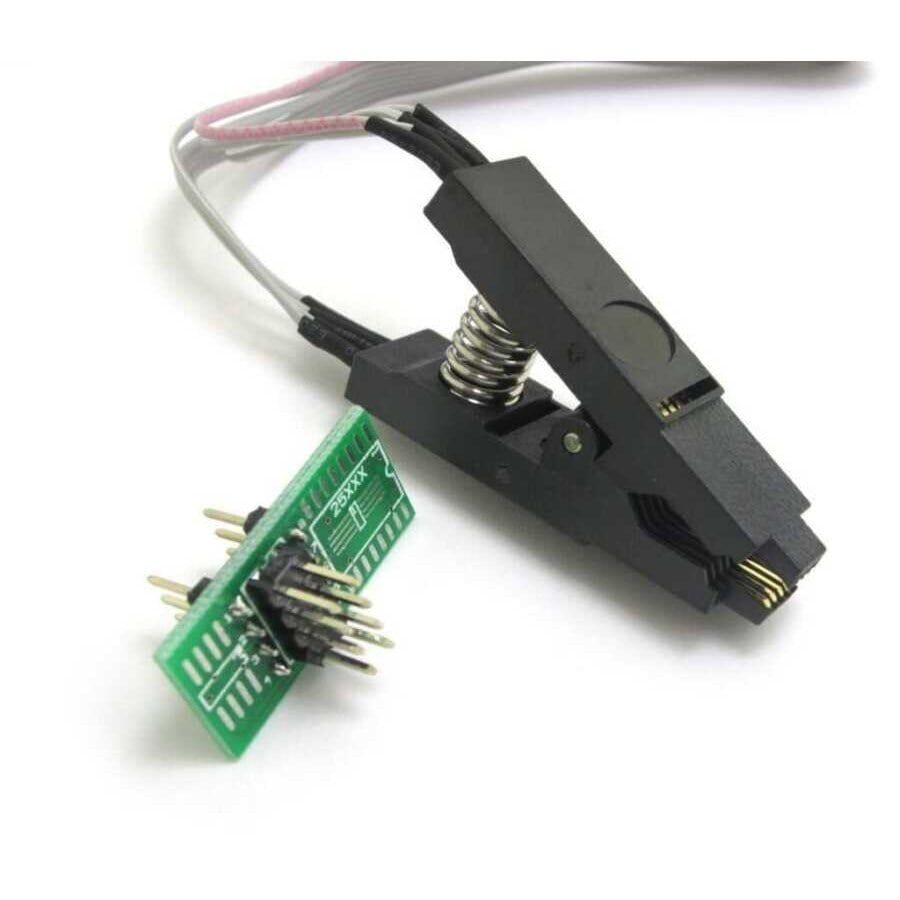

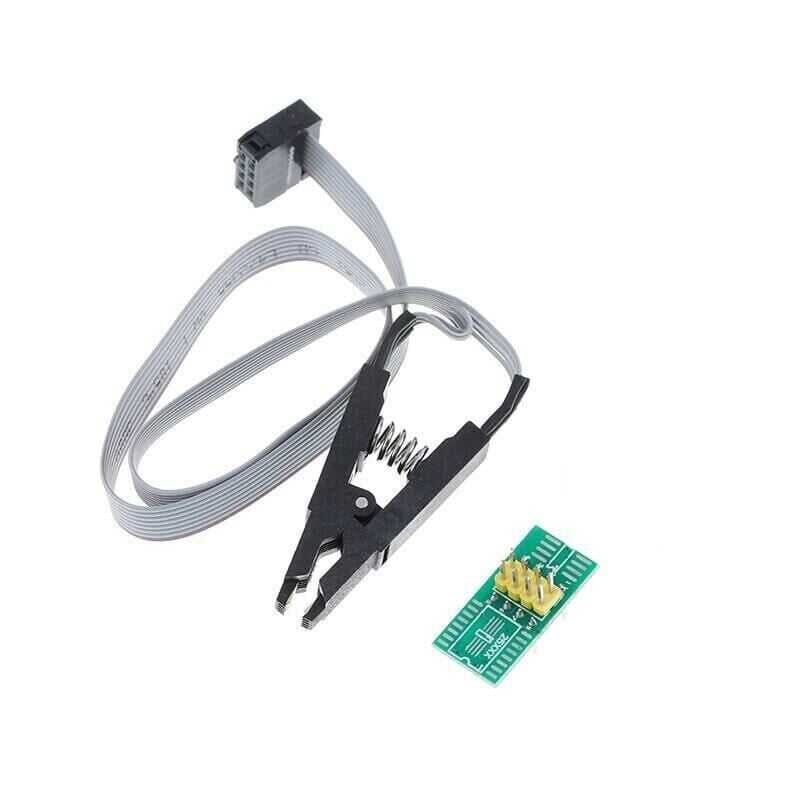

SOIC8/SOP8 EEPROM test klipsi, devre kartından sökülmeden 8 pinli SOIC veya SOP paketli EEPROM ve flash bellek çiplerine geçici olarak bağlanmayı sağlayan bir ölçüm ve programlama aksesuarıdır. 93CXX (Microwire), 25CXX (SPI EEPROM/Flash) ve 24CXX (I2C EEPROM) aileleri gibi farklı iletişim protokollerine sahip 8 pinli çiplerin gövdesine mandal mekanizmasıyla tutunur ve çip pinlerini kalıcı lehim gerektirmeden dışarı, ölçülebilir/programlanabilir hale getirir. CH341A gibi USB EEPROM/Flash programlayıcılara bağlanarak anakart BIOS'u, router/modem flash belleği veya bir cihazın üzerindeki konfigürasyon EEPROM'unun içeriğinin okunmasını, yedeklenmesini ve gerektiğinde yeniden yazılmasını mümkün kılar. Onarım, veri kurtarma ve ürün geliştirme aşamalarında çipi devre kartından sökmeden hızlı ve tekrarlanabilir veri erişimi sağlamak için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Çipi devre kartından sökmeden 8 pinli SOIC/SOP paketli EEPROM ve flash belleklere doğrudan, tekrarlanabilir temas sağlar.
• 93CXX, 25CXX ve 24CXX aileleri gibi birbirinden farklı EEPROM/flash protokollerine sahip çiplerle tek bir klips üzerinden çalışabilir.
• Mandal mekanizması sayesinde çip üzerine takılıp çıkarılması lehim, ısıtıcı ya da özel bir söküm aleti gerektirmez.
• CH341A gibi yaygın kullanılan USB programlayıcılarla birlikte çalışacak şekilde pin çıkışları düzenlenmiştir.
• Yaylı kontak yapısı, farklı üretici ve parti kaynaklı küçük SOIC8/SOP8 gövde toleranslarında da pinlerle güvenilir temas kurulmasına yardımcı olur.
• Tekrar tekrar takılıp çıkarılabilecek şekilde tasarlandığından çoklu kart üzerinde ardışık okuma/yazma/doğrulama işlemlerinde kullanılabilir.
• Kompakt yapısı sayesinde dar montaj alanlarındaki, komşu bileşenlere yakın konumlanmış çiplere de nispeten kolay uygulanabilir.

Kullanım Alanları

• Açılmayan bir anakartta BIOS çipini sökmeden CH341A ile klipsleyip içeriğini okuyarak bozuk veya bozulmuş bir imajı tespit etmek.
• Bir router veya modemin flash bellek çipine klipsi takarak mevcut firmware imajını yedeklemek ve ardından güncellenmiş veya onarılmış imajı geri yazmak.
• İkinci el satılacak bir cihazın EEPROM'undaki fabrika ayarlarını sıfırlamadan önce mevcut veriyi okuyup dosya olarak yedeklemek.
• Bir ölçüm veya laboratuvar cihazının kalibrasyon verisini tutan 24CXX tipi EEPROM çipini karttan sökmeden yedeklemek.
• Aynı devre kartı tasarımına sahip birden fazla üretim/prototip kartına klips ile hızlıca aynı yapılandırma verisini seri şekilde yazmak.
• Arızalı bir cihazın flash çipinden veri kurtarma denemesi yaparken çipi ısıtıp lehimle sökme riskini ve bu sırada karta zarar verme ihtimalini ortadan kaldırmak.
• Bir eğitim veya kurs ortamında öğrencilere EEPROM/flash çiplerin iç yapısını ve programlama mantığını, çipi kalıcı olarak sökmeden uygulamalı göstermek.

Bağlantı ve Kullanım

Klips, SOIC8/SOP8 gövdeli çipin üzerine, çip üzerindeki 1 numaralı pini gösteren çentik veya nokta işareti ile klips üzerindeki pin 1 işareti aynı yöne gelecek şekilde dikkatlice yerleştirilir. Klipsin ucundan çıkan kablo demeti, CH341A üzerindeki ZIF soketine takılan adaptöre veya ilgili pin başlığına, kablo numaralandırmasına ya da renk koduna göre sırasıyla bağlanır; bu aşamada 8 hattın hiçbirinin çapraz veya ters bağlanmadığından emin olunmalıdır. Bağlantı tamamlandıktan sonra bilgisayarda çalışan programlayıcı yazılımından çip modeli (örneğin 24C02, 25Q32 veya 93C46 gibi) doğru şekilde seçilir; yanlış model seçimi bellek boyutunun ve komut setinin hatalı algılanmasına yol açar. İşleme geçmeden önce klipsin çip üzerine düz ve sıkı oturduğu, hiçbir pinin komşu pinle temas etmediği görsel olarak kontrol edilmeli, ardından yazılım üzerinden önce bir okuma/doğrulama denemesi yapılarak bağlantının sağlıklı olduğu teyit edilmelidir.

Paket İçeriği

• 1 adet SOIC8/SOP8 EEPROM test klipsi
• Klipsten programlayıcıya bağlantı için kablo demeti

Dikkat Edilmesi Gerekenler

• Klips takılırken veya çıkarılırken devrenin enerjili (açık) olması, pinler arasında kısa devreye ve çipin ya da kartın kalıcı olarak zarar görmesine yol açabilir.
• Klips çipin üzerine hizasız, ters yönde veya eğik takılırsa pinlerden biri ya da birkaçı temas etmeyebilir; bu da okuma/yazma işleminin hatalı sonuçlanmasına veya işlemin hiç başlamamasına neden olabilir.
• Farklı üreticilerin SOIC8/SOP8 gövdeleri arasında küçük ölçü farkları olabileceğinden, standart dışı dar veya geniş gövdeli varyantlarda klips tam oturmayabilir ve zorlanarak takılmamalıdır.
• Programlayıcı yazılımında yanlış çip modeli seçilmesi, bellek haritasının hatalı okunmasına veya yazma sırasında mevcut verinin geri dönüşü olmayacak şekilde bozulmasına neden olabilir.
• Klipsin yay/mandal mekanizması sık kullanımda zamanla gevşeyebileceğinden, bağlantı güvenilirliği periyodik olarak gözle ve test okumasıyla kontrol edilmelidir.
• Çipin veri sayfasında belirtilen çalışma gerilimi ile programlayıcının o çip için sağladığı gerilim uyuşmuyorsa çip kalıcı olarak zarar görebilir; klipsi takmadan önce çip modelinin gerilim sınıfı kontrol edilmelidir.
• Klips üzerinden yapılan işlem sırasında kartın diğer bileşenlerine (özellikle çipe komşu pasif elemanlara) mekanik olarak temas edip kısa devreye yol açmamasına dikkat edilmelidir.
