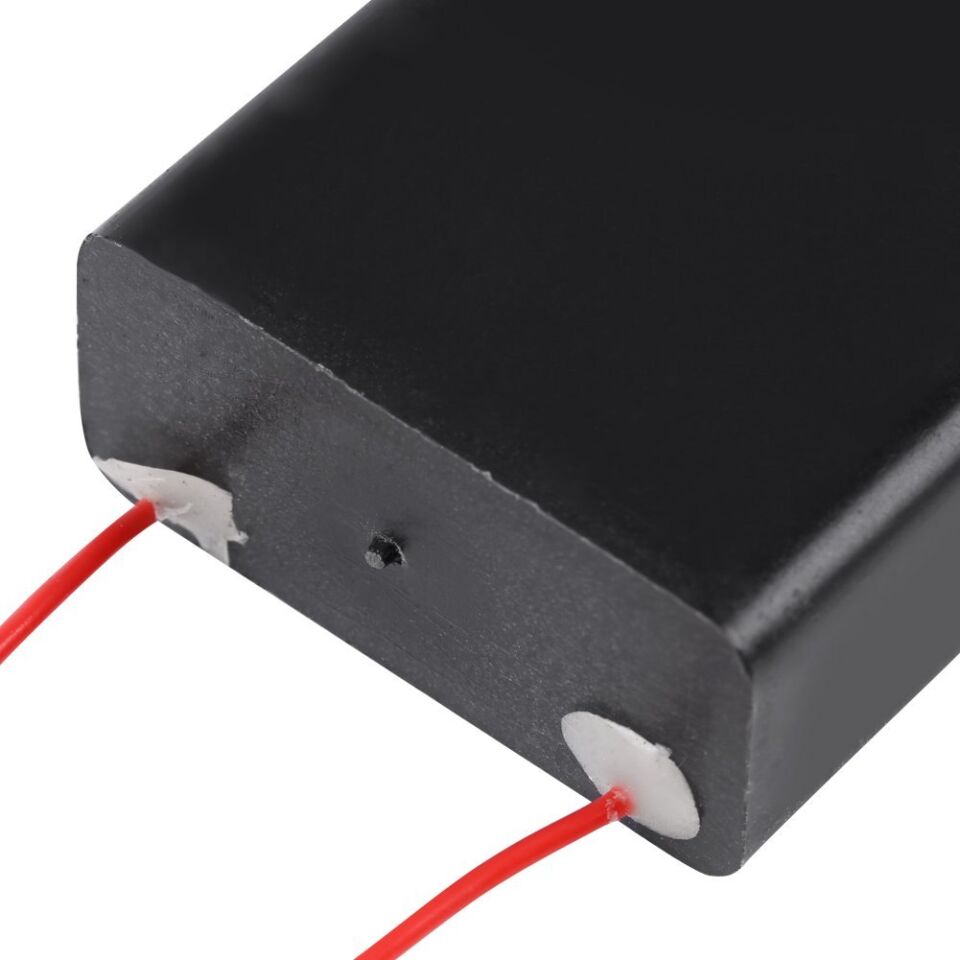

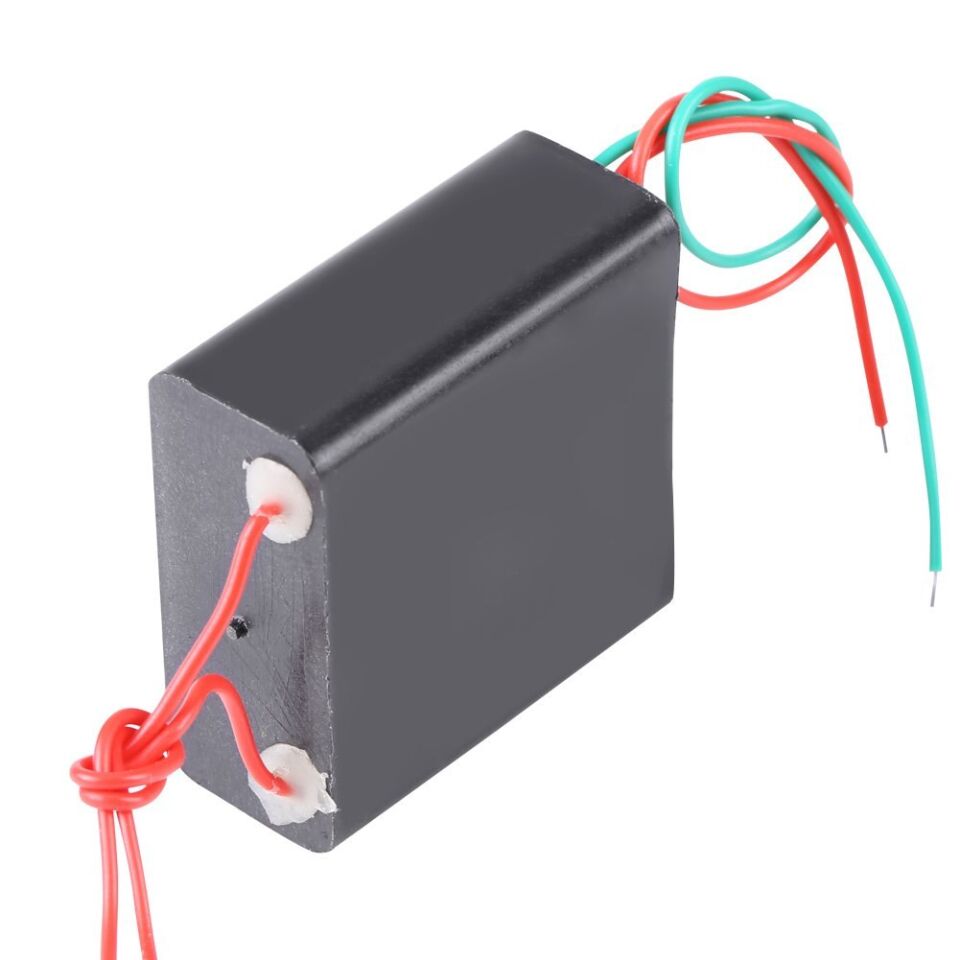

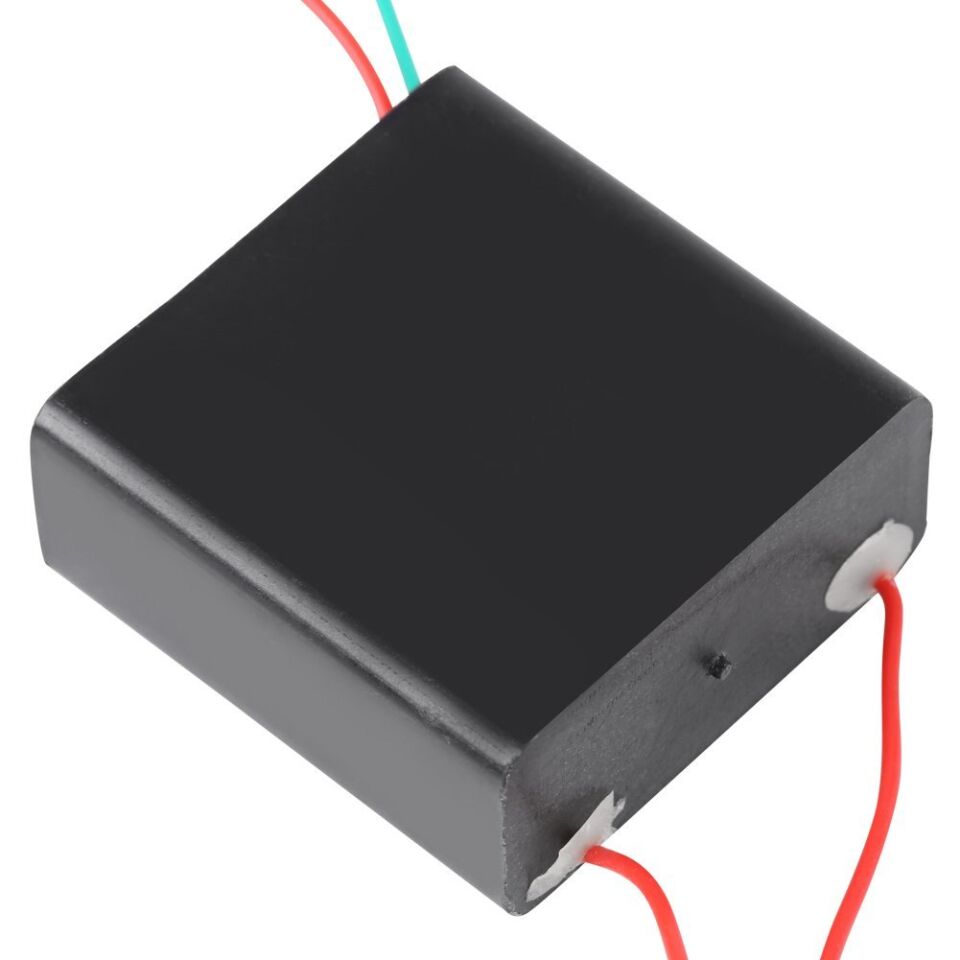

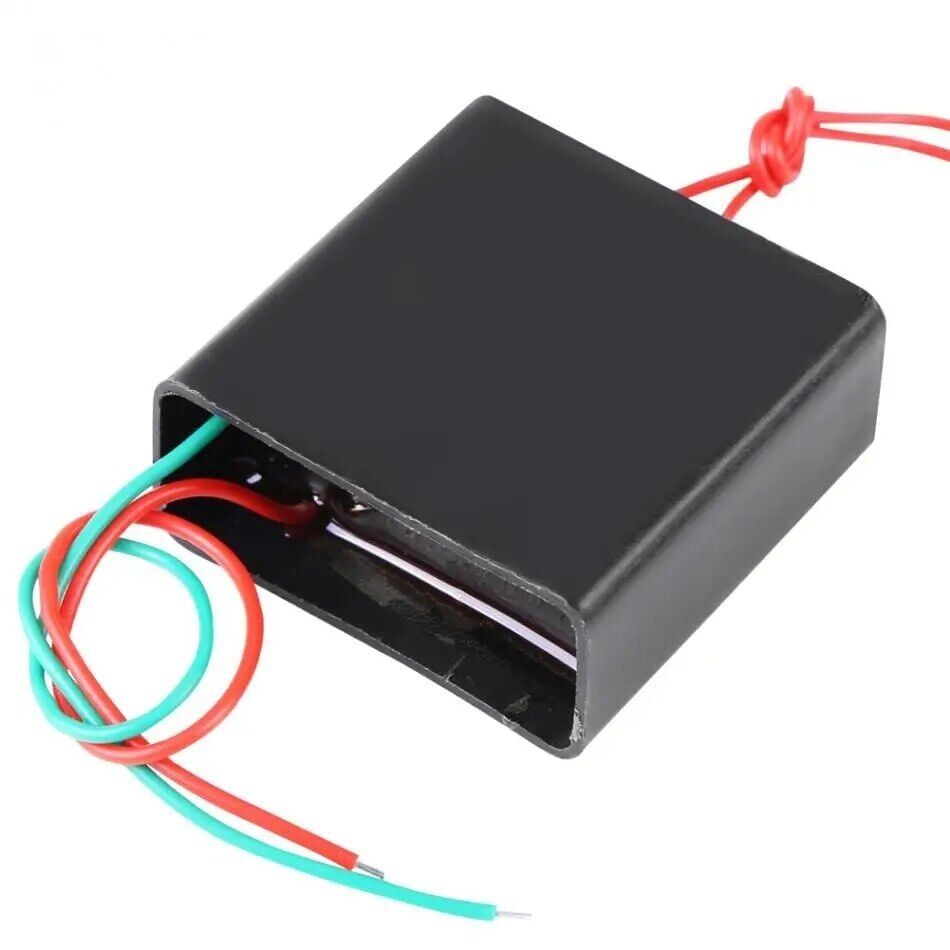

Kare Ark Jeneratörü Ateşleme Bobini 1000KV
Kare Ark Jeneratörü Ateşleme Bobini 1000KV, kendinden osilasyonlu (self-oscillating) kare dalga bir sürücü devresi ile bir ateşleme bobinini (ignition coil) bir arada kullanarak yüksek gerilimli, gözle görülür bir elektrik arkı üreten bir osilatör modülüdür. Devrenin kalbinde güç MOSFET'i bulunur; bu eleman DC besleme gerilimini bobinin ilkel sargısında hızla anahtarlayarak sargıda yüksek frekanslı bir manyetik alan değişimi oluşturur. Bobinin ikincil sargısında indüklenen yüksek gerilim, çıkış uçları arasındaki havayı iyonize ederek sürekli bir ark (kıvılcım) oluşturur. Kare dalga anahtarlama biçimi, klasik sinüs tipi osilatörlere göre daha keskin geçişli darbeler ürettiğinden bobin çekirdeğinde enerji birikimi daha hızlı gerçekleşir ve ark daha kararlı bir görüntü sergiler. Röle ve kontrol modülleri kategorisinde zamanlayıcı/osilatör sınıfında değerlendirilen bu modül, mikrodenetleyici içermez ve DC güç uygulandığı anda kendiliğinden çalışmaya başlar; Tesla bobini, plazma ark ve yüksek gerilim deneyleri gibi hobi elektroniği projelerinde temel yapı taşı olarak kullanılır.
Teknik Özellikler
| Ürün Tipi | Kare dalga ark jeneratörü / ateşleme bobini sürücü modülü |
| Çalışma Prensibi | Kendinden osilasyonlu (self-oscillating) osilatör devresi |
| Anahtarlama Elemanı | Kart üzerinde güç MOSFET'i ile anahtarlama |
| Çıkış Transformatörü | Ateşleme bobini (ignition coil) - modüle dahil |
| Besleme Gerilimi | DC 12V (bu tip sürücü devrelerde yaygın çalışma gerilimi) |
| Besleme Akımı | Yük altında birkaç amper; güç kaynağının yeterli akım kapasitesine sahip olması gerekir |
| Beyan Edilen Çıkış Gerilimi | 1000KV (ürün adında belirtilen değer) |
| Çıkışta Oluşan Etki | Elektrotlar arasında görünür, sürekli yüksek gerilim arkı |
| Kontrol Yöntemi | Basit açma/kapama; mikrodenetleyici veya yazılım gerektirmez |
| Isınma Davranışı | Çalışma sırasında MOSFET'ler ve bobin ısınır; uzun süreli çalıştırmada soğutucu veya soğuma arası gerekebilir |
| Devre Kartı Bağlantıları | DC giriş uçları (+ / -) ve bobine giden çıkış uçları |
| Kategori Sınıfı | Röle & Kontrol Modülleri > Zamanlayıcı & Osilatör |
| Kullanım Seviyesi | Orta-ileri seviye hobi elektroniği bilgisi ve yüksek gerilim güvenliği bilinci gerektirir |
| Çalışma Süresi Önerisi | Sürekli değil, aralıklı çalıştırma; MOSFET ve bobin sıcaklığının izlenmesi önerilir |
| Devre Yapısı | Analog devre elemanlarından oluşan sabit fonksiyonlu kart; yazılımla parametre değişikliği yapılamaz |
| Montaj Şekli | Delikli/vidalı bağlantı terminalleri üzerinden harici güç kaynağı ve bobin bağlantısı |
| Tipik Uygulama Grubu | Yüksek gerilim demonstrasyonu, Tesla bobini besleme katı, ark/kıvılcım deneyleri |
Öne Çıkan Özellikler
- Kendinden osilasyonlu push-pull devre tasarımı sayesinde ek bir sürücü IC veya mikrodenetleyiciye ihtiyaç duymadan çalışır.
- Kare dalga anahtarlama, ateşleme bobininin ilkel sargısında yüksek frekanslı ve verimli bir enerji aktarımı sağlar.
- Çıkışında oluşan yüksek gerilim, elektrotlar arasında gözle görülür, sürekli ve stabil bir elektrik arkı meydana getirir.
- DC güç kaynağına bağlanır bağlanmaz çalışmaya başlar; karmaşık bir kurulum veya programlama adımı gerektirmez.
- Kompakt devre kartı yapısı, masaüstü deney düzeneklerine ve DIY proje kutularına kolayca entegre edilmesine imkan tanır.
- Röle ve kontrol modülleri ailesinde zamanlayıcı/osilatör sınıfında yer aldığından, tetikleme amaçlı diğer kontrol devreleriyle birlikte kullanılabilir.
- Analog ve sabit fonksiyonlu yapısı sayesinde yazılım veya kod yazmadan doğrudan devreye alınabilir, bu da elektronik derslerinde pratik gösterim için zaman kazandırır.
Kullanım Alanları
- Atölyede küçük ölçekli Tesla bobini ve plazma ark deneylerinde yüksek gerilim kaynağı olarak kullanmak.
- Fen bilimleri veya elektrik-elektronik derslerinde öğrencilere elektrik arkı ve yüksek gerilim indüksiyonu prensibini görsel olarak göstermek.
- Hobi elektronikçilerinin DIY ark ateşleyici (arc lighter) veya kıvılcım gösterisi projelerinde çıkış kaynağı olarak entegre etmesi.
- Yüksek gerilim devrelerinin (kıvılcım aralığı, kısmi deşarj) davranışının incelendiği laboratuvar ortamlarında kullanmak.
- Maker atölyelerinde, güvenlik önlemleri alınmış bir kabin içinde sergi veya demo amaçlı elektrik arkı gösterimi yapmak.
- Elektromanyetik alan ve indüksiyon konularını işleyen üniversite/lise laboratuvar uygulamalarında canlı deney istasyonu olarak konumlandırmak.
Bağlantı ve Kullanım
Modülün DC giriş uçları, kutuplarına dikkat edilerek uygun bir DC güç kaynağının artı (+) ve eksi (-) çıkışlarına bağlanır. Sürücü devresinin çıkışı ateşleme bobininin ilkel sargısına bağlıdır; bobinin yüksek gerilim ucu ile şase (dönüş) ucu arasındaki mesafe, oluşacak ark boşluğunun büyüklüğünü belirler. Güç uygulandığı anda devre kendiliğinden osilasyona başlar ve elektrotlar arasındaki birkaç milimetrelik boşlukta sürekli bir elektrik arkı belirir; ark mesafesinin artırılması besleme gücünün ve bobinin kapasitesinin buna uygun olmasını gerektirir. Modül kapatılırken önce güç kaynağı beslemesi kesilmeli, elektrotlara veya bobin çıkışına dokunulmadan önce devrenin tamamen enerjisiz kaldığından emin olunmalıdır. İlk çalıştırmada besleme kademeli olarak verilip devrenin düzgün osilasyona girdiği kulakla duyulan tiz sesten ve oluşan arktan takip edilebilir; anormal bir koku veya aşırı ısınma fark edilirse besleme derhal kesilmelidir.
Paket İçeriği
- 1 x Kare dalga ark jeneratörü sürücü devre kartı
- 1 x Ateşleme bobini (ignition coil)
- Bağlantı kabloları
Dikkat Edilmesi Gerekenler
- Çıkışta oluşan gerilim yüksek olduğundan, cihaz enerjiliyken elektrotlara veya bobin çıkışına kesinlikle dokunulmamalıdır.
- Sürekli çalıştırma MOSFET'lerin ve bobinin aşırı ısınmasına yol açabilir; uzun süreli kullanımda soğutucu takmak veya aralıklı çalıştırmak önerilir.
- Modül; kalp pili gibi elektronik tıbbi cihazı bulunan kişilerin ve hassas elektronik cihazların yakınında çalıştırılmamalıdır, yaydığı elektromanyetik parazit çevredeki cihazları etkileyebilir.
- Yanıcı gaz, toz veya sıvı bulunan ortamlarda kesinlikle kullanılmamalıdır; oluşan kıvılcım tutuşmaya neden olabilir.
- Besleme kutuplarının ters bağlanması devrede kalıcı hasara yol açabilir; bağlantıdan önce polarite mutlaka kontrol edilmelidir.
- Ürün, yüksek gerilim riskinin bilincinde olan yetişkinlerin gözetiminde ve çocukların ulaşamayacağı şekilde kullanılmalıdır.
- Modül çalışırken yaydığı yüksek frekanslı elektromanyetik gürültü, yakındaki radyo, televizyon veya kablosuz cihazlarda geçici parazite yol açabilir; hassas cihazlardan uzakta çalıştırılması önerilir.
