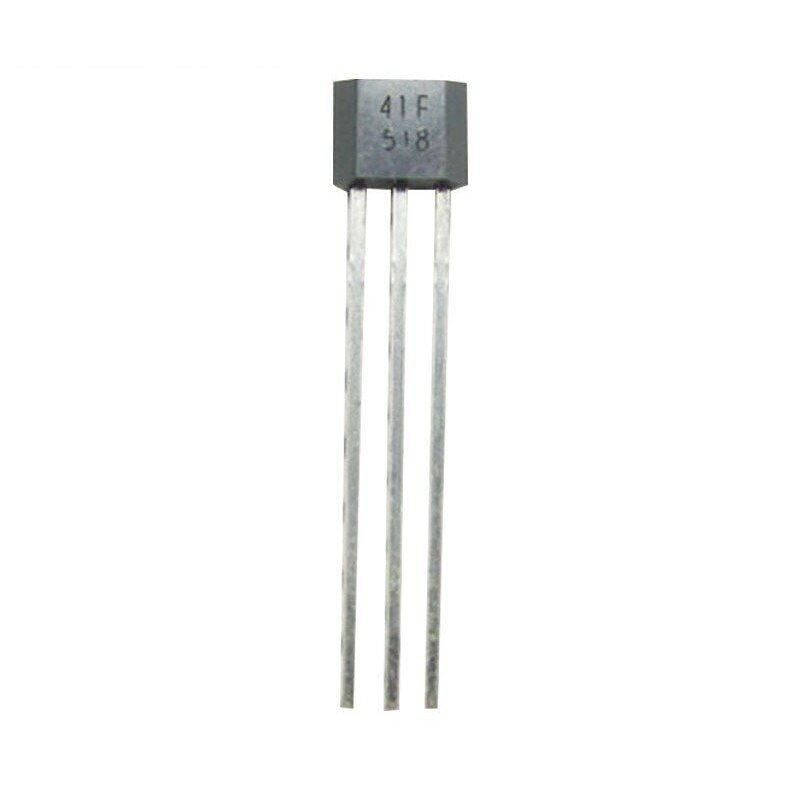

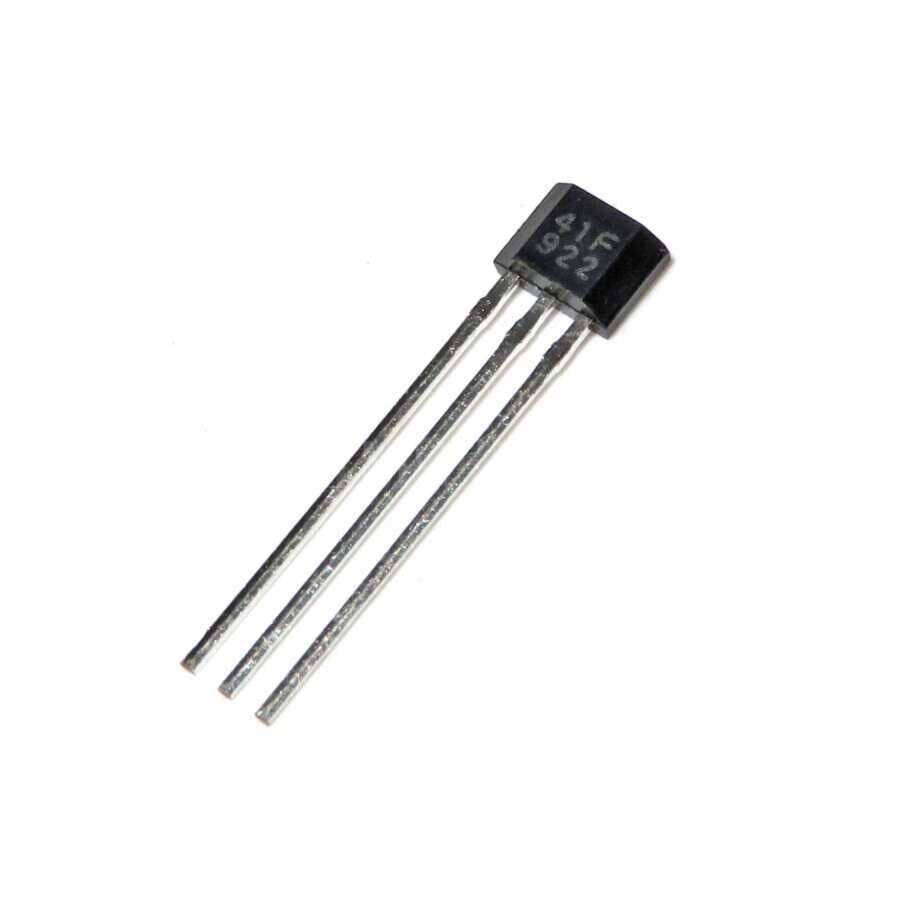

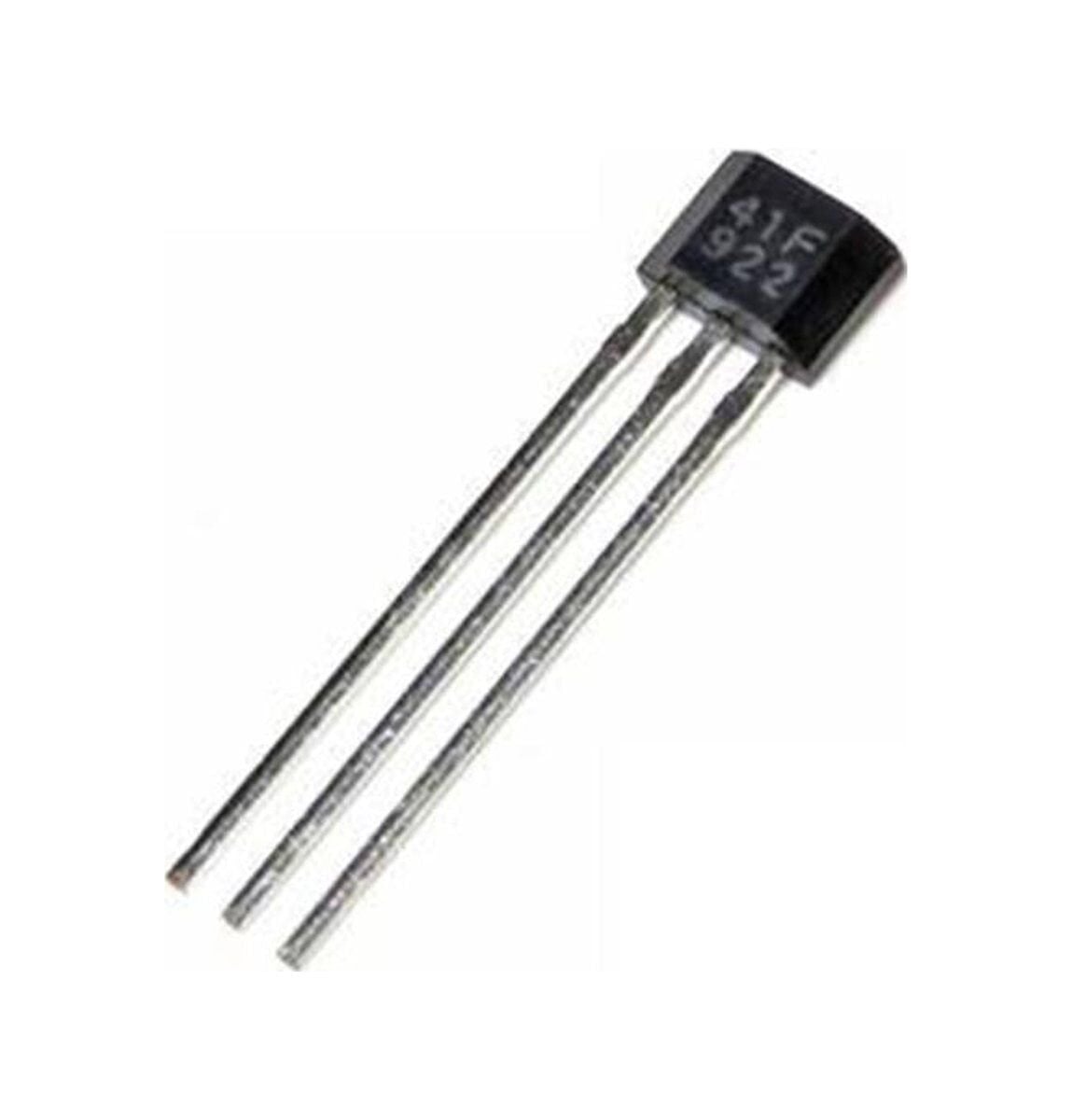

SS41F 41F TO-92S Hall Etkili Sensör

SS41F (41F) TO-92S paketli bir Hall etkili sensördür; yakınından geçen bir mıknatısın manyetik alanını algılayarak çıkışını dijital olarak anahtarlar. İçindeki Hall etkisi elemanı, manyetik alan yoğunluğu belirli bir eşiği aştığında çıkış transistörünü iletime sokar; alan kalktığında veya ters kutba döndüğünde çıkışı serbest bırakır. Üç uçlu (besleme, toprak, çıkış) küçük gövdesi sayesinde, dönen bir mile takılan mıknatısın her turda sensörün önünden geçmesiyle hız veya konum bilgisi üretmek için kullanılır. Temassız çalışma prensibi nedeniyle mekanik anahtarlara göre daha uzun ömürlüdür ve hareketli parça içermediği için titreşime karşı nispeten dayanıklıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Temassız çalışma prensibi sayesinde mekanik aşınma olmadan uzun ömürlü ve güvenilir kullanım sağlar.
• Katı hal yapısı nedeniyle hareketli parça içermez, bu da titreşimli ortamlarda mekanik anahtarlara göre daha kararlı çalışmasını sağlar.
• Küçük TO-92S gövdesi dar alanlara ve devre kartı üzerine kolayca yerleştirilebilir, ek montaj aparatı gerektirmez.
• Açık kolektör çıkışı, harici bir pull-up direnci ile mikrodenetleyici giriş pinlerine doğrudan bağlanabilir.
• Dijital anahtarlama çıkışı sayesinde ek sinyal işleme veya karmaşık arayüz devresi gerektirmez, doğrudan sayaç veya kesme girişine bağlanabilir.
• Geniş besleme gerilimi aralığı sayesinde farklı gerilim seviyesindeki projelerde esnek biçimde kullanılabilir.
• Basit üç uçlu bağlantısı sayesinde breadboard ve deney panolarında hızlıca prototiplenip test edilebilir.

Kullanım Alanları

• Bir DC motorun miline takılan küçük bir mıknatısın her turda sensör önünden geçmesiyle motor devrini (RPM) ölçen bir devre kurmak.
• Bir kapı veya kapağın açılıp kapanmasını, kapak üzerine yerleştirilen mıknatısla algılayarak alarm ya da bildirim devresini tetiklemek.
• Bisiklet tekerleğine sabitlenen mıknatısla temassız hız veya pedal devri sayacı devresi kurmak, tekerlek her tur attığında sensörden bir darbe almak.
• Üretim bandında geçen parçaların üzerindeki mıknatısı algılayarak sayaç veya üretim hızı ölçüm devresi oluşturmak.
• Fan kanadına yerleştirilen küçük bir mıknatısla fanın dönüp dönmediğini izleyen, durduğunda uyarı veren bir arıza tespit devresi kurmak.
• Robotik projelerde tekerlek dönüş sayısını ölçerek kat edilen mesafeyi hesaplayan basit bir enkoder devresi oluşturmak.
• Bir çekmece veya sürgülü mekanizmanın tam açık ya da tam kapalı konumunu, mekanizma üzerindeki mıknatısın sensöre yaklaşmasıyla tespit etmek.

Bağlantı ve Kullanım

Sensörün üç ucu genellikle besleme (VCC), toprak (GND) ve sinyal çıkışı (OUT) olarak kullanılır; kesin pin sırası gövde üzerindeki işaretlemeye göre değişebileceğinden bağlantıdan önce kontrol edilmesi önerilir. Çıkış ucu açık kolektör yapıda olduğundan, çıkışı bir mikrodenetleyiciye bağlarken OUT ucu ile besleme hattı arasına uygun değerde bir pull-up direnci eklenmelidir; direnç olmadan çıkış seviyesi sağlıklı okunmaz ve giriş pini kararsız kalabilir. Mıknatıs sensörün düz yüzeyine yaklaştırıldığında çıkış seviyesi değişir; doğru anahtarlama için mıknatısın kutbunun sensöre doğru yönde olması gerekebilir, bu yön kurulum sırasında mıknatısı çevirip deneyerek doğrulanmalıdır. Devre kurulumunda sensör ile mıknatıs arasındaki mesafenin sabit ve tekrarlanabilir olmasına dikkat edilmelidir, çünkü mesafe arttıkça algılanan manyetik alan zayıflar ve anahtarlama güvenilirliği azalır. Sensör beslemesi projenin mevcut gerilim hattından (örneğin 5V) sağlanabilir; farklı bir gerilim seviyesi ya da 3,3V mantık kullanılacaksa devreye almadan önce çalışma gerilimi aralığının uygunluğu teyit edilmelidir. Çıkıştan okunan dijital sinyalin mikrodenetleyici tarafında yazılımsal olarak filtrelenmesi (basit bir gecikme veya kenar kontrolü), titreşim veya mıknatısın sınır bölgesinde salınması durumunda oluşabilecek yanlış sayımların önüne geçmeye yardımcı olur. Devreyi kurduktan sonra sensörün doğru çalıştığını, çıkışa bağlanan bir LED ve seri direnç ile ya da bir multimetre ile mıknatıs yaklaştırılıp uzaklaştırılarak, mikrodenetleyiciye bağlamadan önce basitçe doğrulamak faydalı olur.

Paket İçeriği

• 1 adet SS41F (41F) TO-92S paketli Hall etkili sensör
• Sensör tek başına gönderilir; devre bağlantısı için gereken pull-up direnci, bağlantı kablosu ve tetikleyici mıknatıs pakette bulunmaz, kullanıcı tarafından ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Besleme ve toprak uçlarının ters bağlanması sensörün kalıcı olarak hasar görmesine neden olabilir; bağlantı öncesi pin sırası mutlaka kontrol edilmelidir.
• Açık kolektör çıkışına pull-up direnci eklenmeden yapılan bağlantılarda çıkış sinyali sağlıklı okunmaz; devrede uygun değerde bir direnç mutlaka bulunmalıdır.
• Algılama menzili kullanılan mıknatısın gücüne ve sensöre olan uzaklığına bağlıdır; yetersiz güçte veya çok uzaktaki bir mıknatısla anahtarlama gerçekleşmeyebilir.
• Mıknatısın yanlış kutbu sensöre çevrilirse çıkış anahtarlanmayabilir; kurulumda mıknatıs yönü test edilerek doğrulanmalıdır.
• Belirtilen çalışma sıcaklığı aralığının dışında (aşırı sıcak veya soğuk ortamda) kullanmak ölçüm kararlılığını ve sensör ömrünü olumsuz etkileyebilir.
• Lehimleme sırasında sensörü uzun süre yüksek sıcaklığa maruz bırakmak gövde içindeki yarı iletken elemana zarar verebilir; lehimleme hızlı ve kontrollü yapılmalıdır.
• Sensör ile mıknatıs arasındaki mesafe montaj sırasında sabitlenmezse, titreşimli ortamlarda değişken mesafe hatalı veya kararsız anahtarlamaya yol açabilir.
