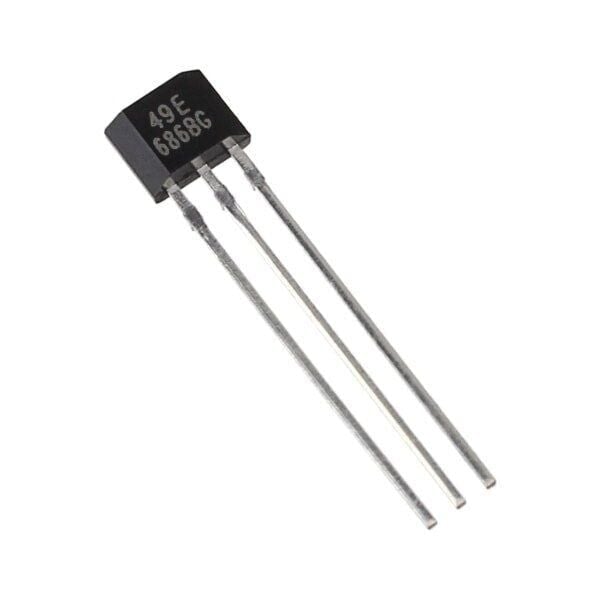

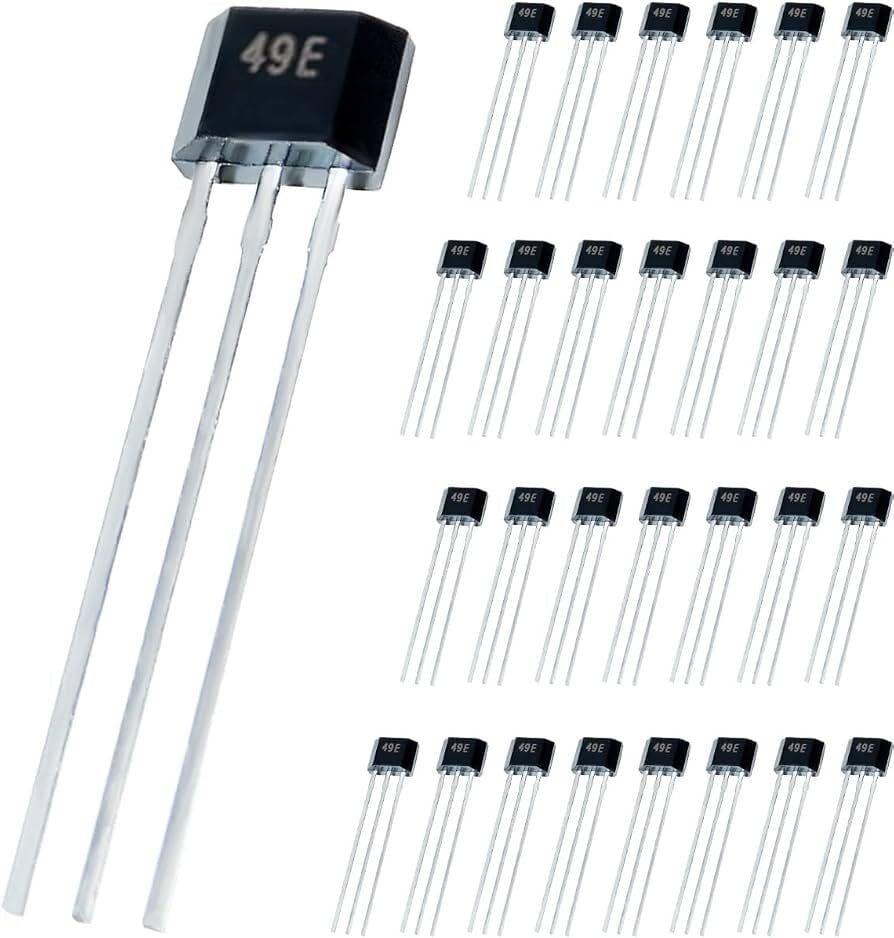

SS49E TO-92 Hall Etkili Sensör

SS49E, TO-92 kılıflı, üç pinli lineer (analog çıkışlı) bir Hall etkili manyetik alan sensörüdür. İçindeki Hall elemanı çevresindeki manyetik alanın yönünü ve şiddetini algılayarak bunu orantılı bir analog gerilime dönüştürür; manyetik alan yokken çıkış besleme geriliminin yaklaşık yarısında sabit kalır, alan kuzey ya da güney kutba doğru güçlendikçe çıkış gerilimi bu referans noktasının üzerine veya altına doğru kayar. Klasik açma/kapama tipi Hall anahtarlarının aksine hem kutup yönünü hem alan şiddetini ayırt edebildiği için, Arduino gibi denetleyicilerin analog girişine bağlanarak konum, yakınlık, devir sayısı ve dolaylı akım ölçümünde temassız biçimde kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Hem kuzey hem güney manyetik kutbunu ayırt edebilen çift yönlü algılama sunar, böylece yalnızca varlık/yokluk değil kutup yönü hakkında da bilgi verir.
• Manyetik alan şiddetiyle orantılı, sürekli değişen analog çıkış gerilimi üretir; bu sayede ara değerler de ölçülebilir, sadece iki durumlu bir anahtar gibi davranmaz.
• TO-92 kılıfı sayesinde breadboard ve delikli prototip kartlara doğrudan monte edilebilir, ekstra taşıyıcı devre kartına gerek duymaz.
• Ratiometrik çalışma prensibi sayesinde çıkış, besleme geriliminde oluşan küçük değişimlere göre kendini ölçekler ve referans noktası besleme geriliminin yarısında kalır.
• Üç pinli basit bağlantı yapısı (besleme, toprak, çıkış) ile ek harici bileşen gerektirmeden doğrudan mikrodenetleyiciye bağlanabilir.
• Küçük boyutu ve hafifliği nedeniyle hareketli parçalara veya dar mekanik boşluklara kolayca yerleştirilebilir.
• Düşük maliyetli ve yaygın bulunabilir bir sensör olduğu için hobi, eğitim ve prototipleme projelerinde sık tercih edilir.

Kullanım Alanları

• Bir DC motor miline sabitlenmiş küçük mıknatısın her turda sensör önünden geçişini sayarak devir hızı (RPM) ölçmek.
• Bir kapı veya çekmece üzerine yerleştirilen mıknatısla açık/kapalı konumunu analog eşik değeriyle tespit etmek.
• Bir robot kolun eklem açısını, açıya bağlı dönen mıknatısın oluşturduğu alan şiddetindeki değişimden yaklaşık olarak izlemek.
• Akım taşıyan bir iletkenin yakınına yerleştirilerek, iletkenin oluşturduğu manyetik alan üzerinden dolaylı akım ölçümü yapmak.
• Joystick veya pedal gibi mekanik konum kontrol düzeneklerinde hareketli mıknatısın konumunu analog sinyale çevirmek.
• Su sayacı veya gaz sayacı gibi dönen mekanizmaların dönüş sayısını üzerlerindeki manyetik işaretleyici ile takip etmek.
• Bir konveyör bandındaki paletin veya çarkın belirli bir noktadan kaç kez geçtiğini sayarak üretim hattında basit bir sayaç oluşturmak.
• Bisiklet tekerleğine sabitlenen mıknatısla, tekerlek dönüşlerinden hız veya kat edilen mesafe hesaplamak için sinyal üretmek.

Bağlantı ve Kullanım

Sensörün üç ucu sırasıyla besleme (Vcc), toprak (GND) ve analog çıkış (Vout) hatlarına ayrılmıştır; Vcc genellikle 5V hatta, GND devre toprağına, Vout ise mikrodenetleyicinin analog girişine (örneğin Arduino'nun A0 pini) bağlanır. TO-92 kılıfın düz yüzü kullanıcıya dönük tutulduğunda pin sıralaması üreticiye ve modül kartına göre değişebildiğinden, bağlantıdan önce üzerinde çalışılan parti veya modülün serigrafisi ile pin sırası doğrulanmalıdır. Analog girişten okunan ham değer, manyetik alan yokken besleme geriliminin yaklaşık yarısına karşılık gelir; bu referans değerden sapma miktarı yazılımda hesaplanarak alan yönü ve yaklaşık şiddeti belirlenebilir. Örneğin 5V beslemede ve 10 bit çözünürlüklü bir analog girişte, mıknatıs yaklaştıkça okunan değer yaklaşık 512 civarındaki dinlenme noktasından uzaklaşır; bu sapmanın yönü mıknatısın hangi kutbunun sensöre baktığını gösterir. Daha kararlı bir ölçüm için besleme hattına küçük bir gürültü giderme kapasitörü eklenmesi, çıkış hattına seri bir direnç konması ve ADC okumalarının birkaç örnek üzerinden ortalamasının alınması önerilir. Kesin bir eşik değeriyle çalışan uygulamalarda, devreye alınmadan önce sensörün gerçek dinlenme gerilimi multimetre ile ölçülüp yazılımdaki referans değerin buna göre ayarlanması, üretim toleranslarından kaynaklanan sapmaları azaltır.

Paket İçeriği

• 1 adet SS49E TO-92 Hall etkili sensör
• Bağlantı kablosu, direnç, mıknatıs veya taşıyıcı modül kartı pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Sensör kılıfı üzerinde yazılı pin sıralamasını bağlamadan önce mutlaka kontrol edin; ters bağlama kalıcı hasara ya da hatalı okumaya yol açabilir.
• Çıkışı doğrudan dijital bir pime değil, analog girişe bağlayın; analog değer okunmadan dijital eşik olarak yorumlanırsa küçük alan değişiklikleri gözden kaçabilir.
• Sensörü belirtilen çalışma sıcaklığı aralığının dışında kullanmaktan kaçının, aksi halde ölçüm hassasiyeti bozulabilir veya çıkış değerleri kayabilir.
• Kalibrasyon yapılmadan mutlak manyetik alan şiddeti (Gauss) değeri okunamaz; ölçümler genellikle dinlenme noktasına göre bağıl değişim olarak yorumlanmalıdır.
• Sensörü çok güçlü bir mıknatısa aşırı yakın veya temas ettirerek kullanmak çıkışı doyum noktasına götürebilir ve doğrusal ölçüm bölgesinin dışına çıkarabilir.
• Lehimleme sırasında kılıfı aşırı ısıtmaktan kaçının; TO-92 gövde yüksek sıcaklığa uzun süre maruz kalırsa iç bağlantılar zarar görebilir.
• Sensörü nemli veya yoğuşmaya açık ortamlarda korumasız bırakmayın; TO-92 gövde su geçirmez değildir ve nem, uzun vadede ölçüm kararlılığını etkileyebilir.
• Sensörle mıknatıs arasındaki mesafeyi projeye başlamadan önce deneysel olarak belirleyin; mesafe arttıkça algılanan alan şiddeti hızla azalır ve okumalar zayıflar.
• Yakında güçlü elektromotor, röle veya transformatör gibi kaynaklardan yayılan parazit manyetik alanlar okumaları bozabileceğinden, sensörü bu tür kaynaklardan mümkün olduğunca uzak konumlandırın.
