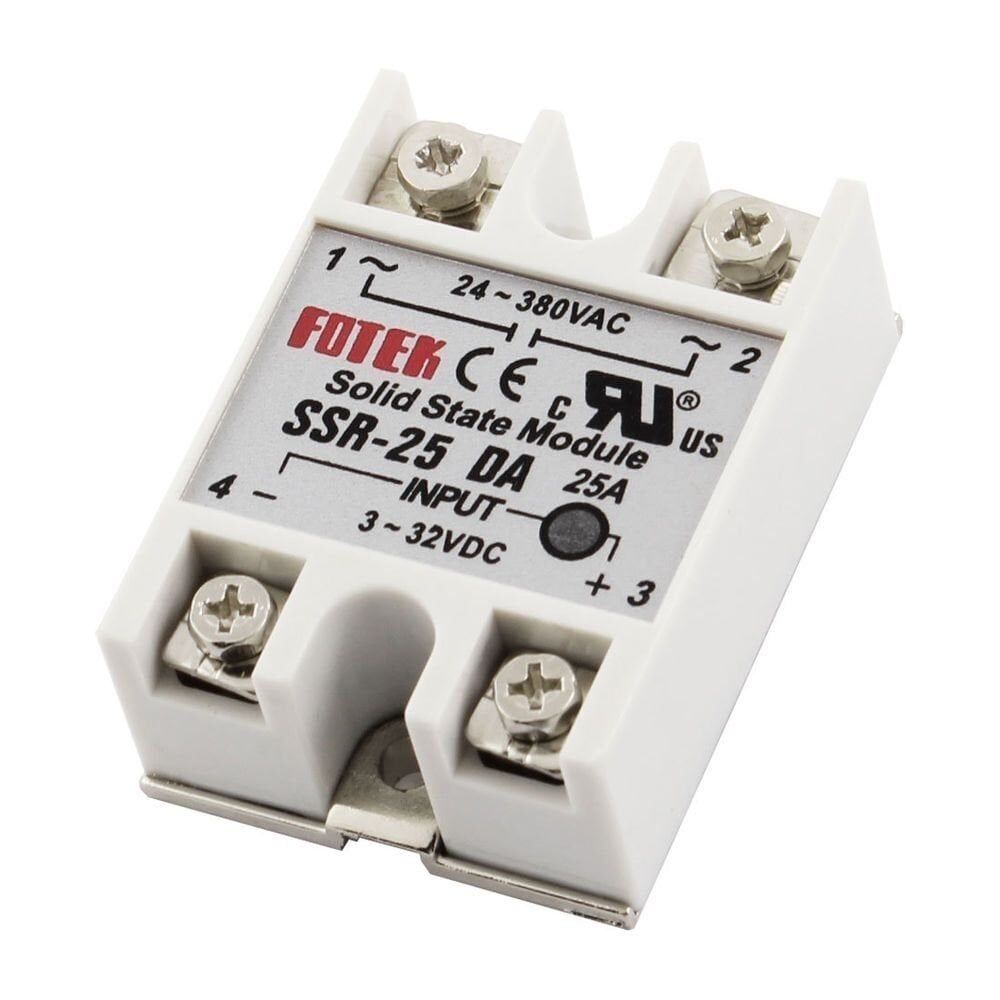

SSR-25DA 25A Sıcaklık Kontrol Katı Hal Rölesi (SSR)

SSR-25DA, düşük gerilimli bir DC kontrol sinyaliyle tetiklenip yüksek gerilimli AC hattı anahtarlayan katı hal rölesidir (Solid State Relay - SSR). Mekanik rölelerin aksine hareketli kontak ve bobin içermez; anahtarlama, gövde içindeki yarı iletken güç elemanı üzerinden yapılır ve giriş ile çıkış devreleri arasındaki izolasyon optik olarak sağlanır. 3-32V DC kontrol gerilimiyle tetiklenir ve 24-380V AC aralığındaki yük hattını 25A'e kadar anahtarlayabilir. Isıtıcı direnç, fırın rezistansı, kurutma bobini gibi omik (dirençli) yüklerin sıcaklık kontrolünde; bir termostat, PID sıcaklık kontrolcüsü veya Arduino gibi bir mikrodenetleyici çıkışıyla birlikte kullanılır. Sıfır gerilim geçişinde (zero-cross) anahtarlama yaptığından devreye bindirdiği elektriksel gürültü mekanik rölelere göre daha azdır; kontak aşınması olmadığından sık anahtarlamalı uygulamalarda ömrü mekanik rölelere kıyasla belirgin şekilde uzundur. Çekilen yük akımı arttıkça gövdede açığa çıkan ısı da arttığından, üründen tam performans alınabilmesi için uygun bir soğutucuyla birlikte kullanılması beklenir.

Teknik Özellikler

Öne Çıkan Özellikler

• 3-32V DC gibi geniş bir kontrol gerilimi aralığında çalıştığı için Arduino, ESP32 gibi birçok mikrodenetleyici çıkışıyla doğrudan uyumludur.
• Sıfır gerilim geçişinde (zero-cross) anahtarlama yaparak devreye ani akım sıçramalarının oluşturduğu elektriksel gürültüyü ve yükte oluşan ani zorlanmayı azaltır.
• Giriş ve çıkış devreleri arasında optik izolasyon bulunur, böylece düşük gerilimli kontrol tarafı yüksek gerilimli AC hattından elektriksel olarak ayrılmış olur.
• Mekanik kontak içermediğinden, sık açma-kapama gerektiren uygulamalarda geleneksel elektromekanik rölelere göre çok daha uzun anahtarlama ömrü sunar.
• 25A'e kadar yük anahtarlayabilme kapasitesiyle küçük ısıtıcılardan orta güçlü rezistans ve fırın gibi yüklere kadar geniş bir güç aralığını kapsar.
• Mekanik rölelerdeki tıklama sesi ve kontak titremesi olmadığından sık devreye giren sistemlerde sessiz ve daha kararlı bir anahtarlama sağlar.
• Vidalı blok terminaller sayesinde kablo bağlantısı lehim gerektirmeden, tornavida ile sıkılarak yapılabilir; bu da montaj ve bakım sırasında pratiklik sağlar.

Kullanım Alanları

• Bir PID sıcaklık kontrolcüsünün çıkışına bağlanarak fırın veya etüv içindeki rezistans ısıtıcının gücünü anahtarlamak.
• 3D yazıcı düzeneklerinde 220V AC silikon tabla ısıtıcısını mikrodenetleyici üzerinden anahtarlamak (12/24V DC ısıtıcılar bu ürünle anahtarlanamaz).
• Kuluçka makinesinde sıcaklık sensöründen gelen veriye göre ısıtıcı rezistansı devreye alıp kesmek.
• Endüstriyel bir kurutma fırınında termostat çıkışıyla ısıtma direncini açıp kapatmak.
• Su ısıtıcısı veya boyler gibi omik yüklerde termostat sinyaliyle şebeke akımını kesip açmak.
• Laboratuvar tipi bir sıcaklık kontrol düzeneğinde Arduino tabanlı bir PID algoritmasının çıkışını yük tarafına aktarmak.
• Plastik enjeksiyon veya vakumlu şekillendirme gibi küçük atölye makinelerinde kalıp/tabla ısıtıcısının sıcaklığını sensör geri beslemesiyle sabit tutmak.

Bağlantı ve Kullanım

Modülün bir tarafında DC kontrol girişi için + ve - olarak işaretli iki vidalı terminal, diğer tarafında ise AC yük hattı için iki ayrı terminal bulunur. Kontrol tarafındaki + ucu mikrodenetleyicinin dijital çıkış pinine veya PID kontrolcüsünün röle çıkışına, - ucu ise ortak (GND) hattına bağlanır; kontrol tarafı düşük akım çektiği için çoğu durumda ek bir sürücü transistöre gerek kalmadan doğrudan bağlanabilir. Yük tarafındaki iki terminal ise şebeke/besleme hattı ile ısıtıcı veya diğer AC yükün arasına seri olarak bağlanır; AC çıkış terminalleri kutup bağımsızdır, iki uçtan hangisinin şebekeye hangisinin yüke gittiği fark etmez, buna karşılık DC kontrol girişinde + ve - uçlarına dikkat edilmelidir. Kontrol sinyali mantıksal olarak yüksek seviyeye geldiğinde çıkış tetiklenir ve yük hattı bir sonraki sıfır geçişinde iletime geçer; sinyal kesildiğinde akım yine bir sonraki sıfır geçişinde kesilir. Gövde üzerindeki metal taban, montaj sırasında ısıl iletkenliği artıran bir ısı iletken macunla birlikte soğutucuya (heatsink) sabitlenmeli ve yük hattına, üzerinden geçecek akıma uygun kesitte kablo kullanılmalıdır.

Paket İçeriği

• 1 adet SSR-25DA katı hal röle modülü
• Giriş (DC kontrol) tarafı için vidalı blok terminal
• Çıkış (AC yük) tarafı için vidalı blok terminal
• Montaj için gövde üzerinde vida delikleri
• Ayrı bir soğutucu, kablo veya kullanım kılavuzu pakete dahil değildir; yüksek akımlı kullanımda soğutucu ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Yüksek akımlarda (10A üzerindeki sürekli yüklerde) gövde ciddi şekilde ısınır; metal taban uygun boyutta bir soğutucuya (heatsink) ısı iletken macunla sıkıca sabitlenmeden anma akımına yakın yük çekilmemelidir, aksi halde iç yarı iletken kısa devre veya açık devre şeklinde arızalanabilir.
• AC çıkış hattı şebeke gerilimi taşır; bağlantı ve montaj işlemleri mutlaka elektrik kesilmiş haldeyken ve elektrik tesisatı konusunda deneyimli biri tarafından yapılmalıdır, aksi halde elektrik çarpması riski vardır.
• Çekilen sürekli yük akımı üründeki 25A değerinin belirgin şekilde altında tutulmalı, ani devreye giren endüktif veya motor tipi yüklerde gerçek dayanımın anma değerinden düşük olabileceği göz önünde bulundurulmalıdır.
• Giriş ve çıkış terminalleri karıştırılmamalıdır; DC kontrol ucu ile AC yük ucu ayrı taraflardadır, ters bağlantı modülü veya bağlı olduğu kontrol devresini kalıcı olarak zarar verebilir.
• Modül doğrudan şebekeye bağlanırken yük tarafına akıma uygun bir sigorta veya devre kesici eklenmeden kullanılmamalıdır; SSR'ler mekanik rölelerden farklı olarak arızalandığında bazen çıkışı kapalı (iletken) konumda kilitleyebilir.
• Nem ve toz izolasyonu zamanla zayıflatabileceğinden modül kuru ve iyi havalandırılan bir pano veya dolap içine monte edilmeli, doğrudan su veya yoğuşma temasından korunmalıdır.
