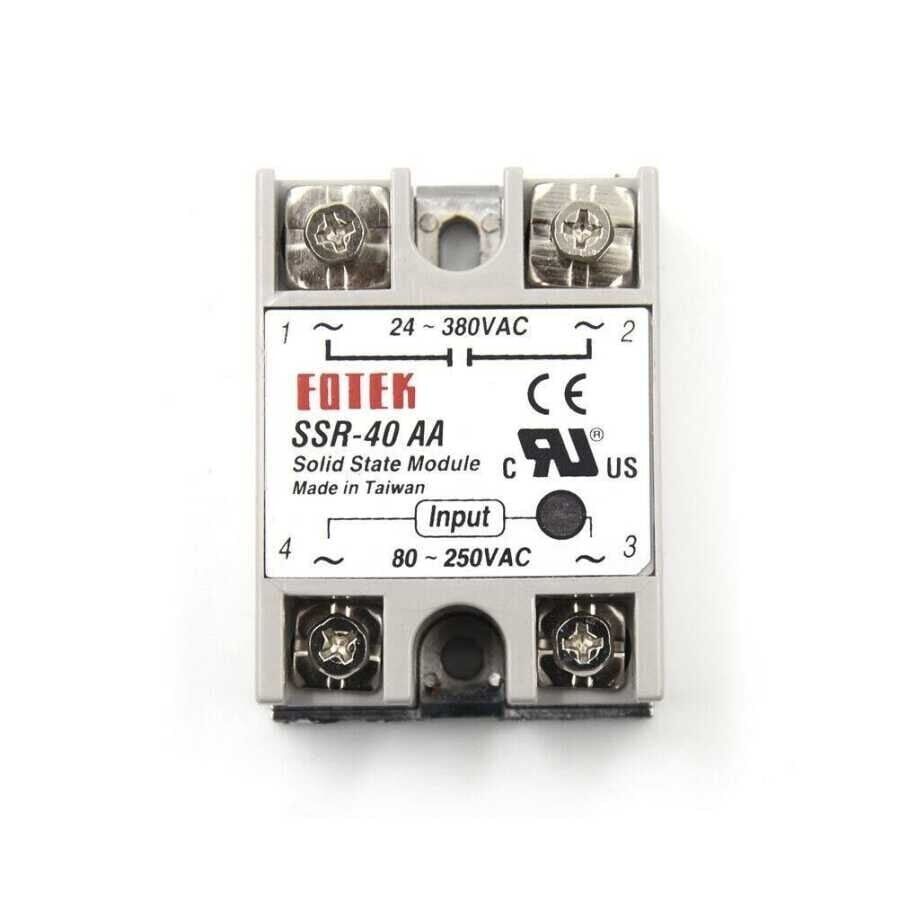

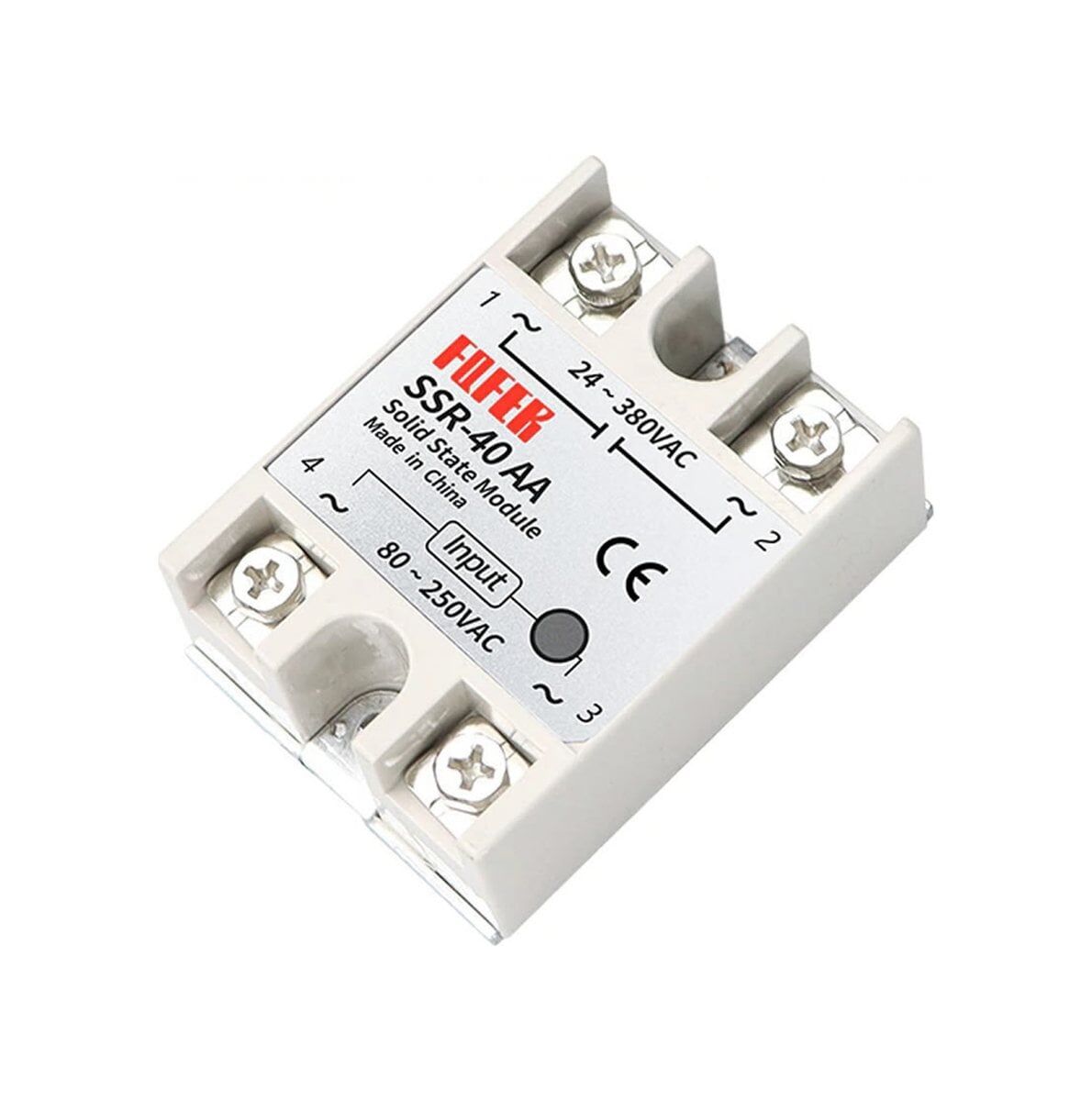

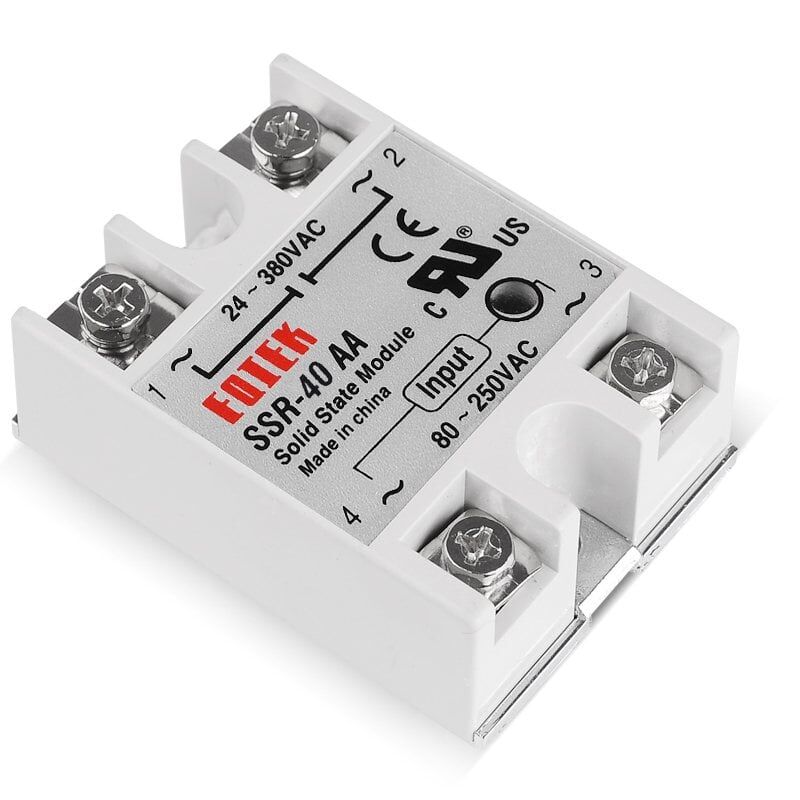

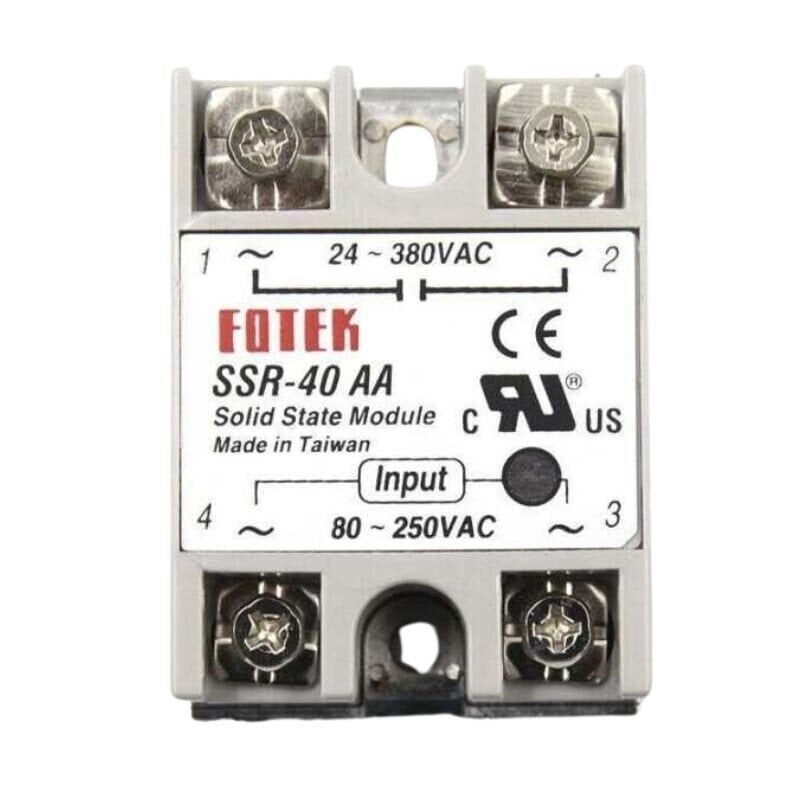

SSR-40AA Katı Hal Rölesi (SSR) 40A

SSR-40AA, hem kontrol (giriş) tarafı hem de yük (çıkış) tarafı alternatif akımla (AC) çalışan bir katı hal rölesidir. İçindeki triyak veya ters paralel bağlı SCR çifti sayesinde hareketli parça ve mekanik kontak kullanmadan yüksek akımlı AC yükleri anahtarlar; bu da mekanik röle ve kontaktörlere kıyasla çok daha uzun ömür, sessiz çalışma ve arksız anahtarlama sağlar. 40A anma akımına sahip bu model, endüstriyel ısıtıcı, motor ve aydınlatma hatlarında; bir kontaktörün yardımcı kontağı, zaman rölesi veya PLC'nin AC çıkış kartı gibi AC bir kontrol sinyaliyle tetiklenerek yük anahtarlamak için tasarlanmıştır. Giriş ve çıkış devreleri birbirinden optik/galvanik olarak izole edilmiştir; bu sayede düşük gerilimli kontrol tarafı, yüksek gerilimli yük hattından korunur ve kullanıcı güvenliği artırılmış olur. Model adındaki "AA" ifadesi, hem girişin hem de çıkışın alternatif akımla çalıştığını belirtir; bu yönüyle girişi doğru akımla (DC) tetiklenen ve genellikle mikrodenetleyici projelerinde tercih edilen SSR-40DA modelinden ayrılır. Panolarda genellikle mevcut bir AC kumanda sinyalinin (kontaktör, zaman rölesi, termostat, PLC AC çıkışı) doğrudan büyük güçlü bir AC yükü anahtarlaması gereken durumlarda kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Hareketli kontağı olmadığı için mekanik yıpranma yaşamaz ve milyonlarca anahtarlama döngüsüne dayanacak şekilde tasarlanmıştır.
• Sıfır geçişinde anahtarlama sayesinde devreye girme anındaki gerilim sıçraması ve elektromanyetik gürültü büyük ölçüde azalır, bu da yakındaki hassas elektronik devreleri korur; ancak yükün kendi kalkış (inrush) akımı için yine de yeterli akım payı bırakılmalıdır.
• Optik/galvanik izolasyon, düşük gerilimli kontrol devresini yüksek gerilimli yük hattından tamamen ayırarak kullanıcı ve kontrol ekipmanı güvenliğini artırır.
• Kontak sıçraması (arklanma) olmadığından mekanik rölelere göre çok daha sessiz çalışır ve kontak aşınmasından kaynaklanan arıza riski taşımaz.
• 40A'lık anma akımı sayesinde ısıtıcı bant, endüstriyel motor ve yüksek güçlü aydınlatma gibi ağır yüklerde rahatlıkla kullanılabilir.
• Vidalı terminal yapısı sayesinde pano içi kablolamada hızlı, sağlam ve gerektiğinde tekrar söküp takılabilir bağlantı imkânı sunar.
• AC kontrol girişi, rölenin başka bir AC anahtarlama elemanı (kontaktör, zaman rölesi, PLC'nin AC çıkışı) tarafından doğrudan tetiklenmesine uygundur.
• Vida ile sabitlenen metal taban plakası, uygun bir soğutucuya monte edildiğinde ısıyı hızlı şekilde dışarı aktararak sürekli rejimde güvenli çalışmayı destekler.

Kullanım Alanları

• Bir kontaktörün yardımcı kontağından gelen AC sinyalle endüstriyel bir ısıtıcı direncin ana gücünü anahtarlamak.
• PLC'nin AC çıkış kartından gelen 110/220V sinyali kullanarak büyük güçlü bir motoru veya pompayı devreye almak.
• Zaman rölesi çıkışıyla tetiklenip bir fırın veya kurutma bandının rezistans hattını belirli aralıklarla açıp kapatmak.
• Sıcaklık kontrol cihazının (termostat) AC röle çıkışı ile sera veya kuluçka gibi ortamların ısıtma sistemini kumanda etmek.
• Endüstriyel aydınlatma hatlarında büyük güçlü lamba gruplarını merkezi bir AC kumanda sinyaliyle açıp kapatmak.
• Ambalajlama veya tekstil makinelerinde ısıtma elemanlarının mevcut AC kontrol devresi üzerinden anahtarlanmasını sağlamak.
• Mevcut bir panoda sık açılıp kapanmaktan yıpranan bir mekanik kontaktörü, sessiz ve arksız çalışan bir SSR ile değiştirmek.
• Su ısıtıcı veya buhar kazanı gibi sistemlerde termostatın AC çıkış rölesi üzerinden ana rezistans hattını devreye almak.

Bağlantı ve Kullanım

Kontrol sinyali 3 ve 4 numaralı giriş terminallerine uygulanır; bu sinyal genellikle bir kontaktörün yardımcı kontağından, bir zaman rölesinden veya PLC'nin AC çıkış modülünden gelen 90-280V AC gerilimdir. Anahtarlanacak AC yük hattı ise 1 ve 2 numaralı çıkış (yük) terminallerine, yani şebeke ile yükün arasına seri olarak bağlanır. Kontrol sinyali uygulandığında röle, hattın bir sonraki sıfır geçişinde iletime geçer ve yük hattını kapatır; sinyal kesildiğinde de akımın sıfıra düştüğü noktada devreyi açar. Bu modelin giriş tarafı AC gerilimle çalıştığı için Arduino, ESP32 veya Raspberry Pi gibi 3.3V/5V mantık seviyeli mikrodenetleyici çıkışlarına doğrudan bağlanamaz; böyle bir DC kontrollü kullanım gerekiyorsa SSR-40DA gibi DC girişli bir model tercih edilmelidir. Röle çalışırken üzerinden geçen akıma bağlı olarak taban plakası ısınır, bu nedenle gövde metal taban ile uygun boyutlu bir alüminyum soğutucu arasına ısı iletken macun sürülerek monte edilmelidir. Bobin, motor gibi endüktif yükler anahtarlanacaksa yük uçlarına paralel bağlanan bir RC snubber devresi, kapanma anında oluşan gerilim sıçramalarını (voltage spike) sınırlayarak rölenin çıkış elemanının ömrünü uzatır. Ayrıca kısa devre veya beklenmedik aşırı akım durumlarında SSR'nin kalıcı olarak kısa devre şeklinde arızalanmasını önlemek için yük hattına rölenin anma akımına uygun, hızlı atan bir sigorta seri olarak eklenmesi önerilir.

Paket İçeriği

• 1 adet SSR-40AA katı hal röle modülü
• Giriş ve çıkış terminalleri için sıkıştırma vidaları
• Üzerinde temel bağlantı şeması bulunan gövde etiketi

Dikkat Edilmesi Gerekenler

• 40A'lık akımda sürekli çalışırken röle ciddi ölçüde ısınır; uygun boyutta alüminyum soğutucu ve gerekiyorsa fan olmadan kullanılmamalıdır.
• Giriş tarafı AC gerilimle çalıştığından mikrodenetleyici (Arduino, Raspberry Pi vb.) çıkışına doğrudan bağlanmamalıdır; bu, DC kontrollü SSR-40DA modeliyle karıştırılmamalıdır.
• Yük hattı bağlantısı şebeke gerilimi taşıdığından montaj ve kablolama, elektrik kesilmiş halde ve elektrik işinden anlayan bir kişi tarafından yapılmalıdır.
• Anma akımının üzerinde sürekli yük çekilmesi röleyi kalıcı olarak arızalayabilir; seçim yapılırken gerçek yük akımına yeterli güvenlik payı bırakılmalıdır.
• Kaçak akım sıfır olmadığından çok düşük güçlü yükler tam olarak sönmeyebilir; röle, belirtilen minimum yük akımının altındaki uygulamalarda kullanılmamalıdır.
• Nemli veya iletken toz bulunan ortamlarda terminal vidalarının zamanla gevşemediği periyodik olarak kontrol edilmelidir.
• Kısa devre veya ani aşırı akım SSR'yi kalıcı olarak kısa devre halinde arızalayabileceğinden, yük hattına rölenin anma değerine uygun hızlı atan bir sigorta eklenmesi önemle tavsiye edilir.
• Bobinli veya motor gibi endüktif yükler anahtarlanırken yük uçlarına uygun bir RC snubber devresi eklenmesi, kapanma anındaki gerilim sıçramalarının röleye zarar vermesini engeller.
