SSR-40DA 40A Sıcaklık Kontrol Katı Hal Rölesi (SSR)

SSR-40DA, düşük gerilimli bir DC kontrol sinyaliyle yüksek akımlı AC yükleri anahtarlayan optokuplör izoleli katı hal rölesidir (solid state relay). İçindeki optokuplör, kontrol devresini (bir PID sıcaklık kontrolörünün veya mikrodenetleyicinin çıkışı gibi) yük hattından elektriksel olarak izole eder; kontrol ucuna uygulanan 3-32V DC sinyal, çıkıştaki triyak bacağını tetikleyerek 24-380V AC yükü anahtarlar. Sıfır geçiş (zero-cross) anahtarlama özelliği sayesinde şebeke gerilimi sıfır noktasındayken devreye girer, bu da anahtarlama anındaki ani akım sıçramalarını ve elektromanyetik gürültüyü azaltır. Hareketli parça ve mekanik kontak içermediği için kontak aşınması ya da kontak yapışması riski taşımaz; bu nedenle fırın, kuluçka makinesi, 3D yazıcı tabla ısıtıcısı gibi PID tabanlı sıcaklık kontrol devrelerinde sıkça tercih edilir. Ürün adındaki "sıcaklık kontrol" ifadesi, rölenin kendi içinde bir sıcaklık sensörü barındırdığı anlamına gelmez; SSR-40DA, harici bir termokupl/NTC ve ayrı bir PID sıcaklık kontrolörü ile birlikte çalışan bir güç anahtarlama elemanıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Optokuplör izolasyonu sayesinde düşük gerilimli kontrol devresi (mikrodenetleyici, PID kontrolör) ile yüksek gerilimli AC yük hattı birbirinden elektriksel olarak tamamen ayrılır.
• Sıfır geçiş anahtarlama özelliği, şebeke gerilimi sıfır noktasındayken devreye girdiği için ani akım darbelerini ve anahtarlama gürültüsünü azaltır.
• Hareketli kontak içermediği için mekanik rölelere kıyasla çok daha uzun anahtarlama ömrü sunar ve kontak yapışması riski taşımaz.
• 3-32V DC gibi geniş bir kontrol gerilimi aralığını kabul ettiği için 3,3V, 5V, 12V ve 24V mantık seviyeli devrelerin çoğuyla doğrudan uyumludur.
• 40A anma akımıyla yüksek güçlü rezistif ısıtıcı elemanlarını (fırın rezistansı, ısıtma bandı vb.) tek bir modülle doğrudan anahtarlayabilir.
• Vida terminalli bağlantı yapısı, kalın kesitli kabloların sıkıca sabitlenmesine izin vererek yüksek akım altında güvenli bağlantı sağlar.
• Sessiz çalışır; mekanik rölelerdeki anahtarlama sesi (tıklama) oluşmaz, bu da sürekli çalışan cihazlarda konfor sağlar.

Kullanım Alanları

• PID sıcaklık kontrolörüne bağlı bir fırın veya etüv içindeki rezistans ısıtıcının açma-kapama kontrolünü yapmak.
• Kuluçka makinesinde termostat çıkışıyla tetiklenerek ısıtıcı rezistansı veya lambayı devreye almak.
• 3D yazıcılarda yüksek akım çeken ısıtılan tablanın (heated bed) gücünü ana kartın zayıf çıkışı yerine SSR üzerinden anahtarlamak.
• Plastik enjeksiyon veya ekstrüzyon hattındaki bant ısıtıcıların (band heater) sıcaklık kontrolünü sağlamak.
• Sera veya mantar üretim tesisinde sıcaklık sensörüne bağlı bir kontrolörle elektrikli ısıtıcının devreye girip çıkmasını yönetmek.
• Su ısıtma kazanı veya küçük ölçekli reaktör tankındaki daldırma rezistansının kontrolünü mikrodenetleyici çıkışıyla yapmak.
• Laboratuvar tipi sıcaklık test düzeneklerinde ısıtıcı elemanın uzun ömürlü ve sessiz şekilde devreye alınıp kesilmesini sağlamak.
• Kanatlı çiftliği veya küçük ölçekli tarımsal üretim tesisinde termostatik kontrollü ısıtıcı/fan gücünün anahtarlanmasını sağlamak.

Bağlantı ve Kullanım

SSR-40DA üzerinde biri kontrol girişi (+ ve - işaretli, DC 3-32V), diğeri yük çıkışı (AC hat, genellikle 1 ve 2 numaralı klemensler) için iki ayrı vida terminal grubu bulunur. Kontrol tarafındaki + ucu, PID kontrolörün veya mikrodenetleyicinin röle sürme çıkışına, - ucu ise ortak (GND) hattına bağlanır. Yük tarafındaki iki terminalden biri şebeke fazına (faz hattı SSR üzerinden kesilip açılır), diğeri ısıtıcı yük üzerinden yine şebekeye seri olarak bağlanır; nötr hattı SSR üzerinden geçirilmeden doğrudan yüke gider. Yaklaşık 5A üzerindeki sürekli yüklerde modülün metal alt tabanı mutlaka alüminyum soğutucuya termal macun ile monte edilmeli (40A anma akımı ancak büyük soğutucu ve zorlanmış hava akışı ile mümkündür), yüksek akımlı hatlarda ise yeterli kesitte (uygulamaya göre en az 4-6mm²) kablo kullanılmalıdır. Kontrol girişinin kutupları genellikle katı hatlarla belirtilir; bazı modellerde bulunan LED gösterge, kontrol sinyali geldiğinde yanarak rölenin tetiklendiğini görsel olarak doğrulamaya yardımcı olur. İlk kurulumda yük tarafını enerjilemeden önce kontrol tarafının doğru gerilimle ve doğru kutupta bağlandığından emin olunmalıdır.

Paket İçeriği

• 1 x SSR-40DA katı hal rölesi
• Isı transferi için gerekli alüminyum soğutucu (heatsink) dahil değildir, ayrıca temin edilmelidir
• Bağlantı kabloları ve montaj vidaları dahil değildir

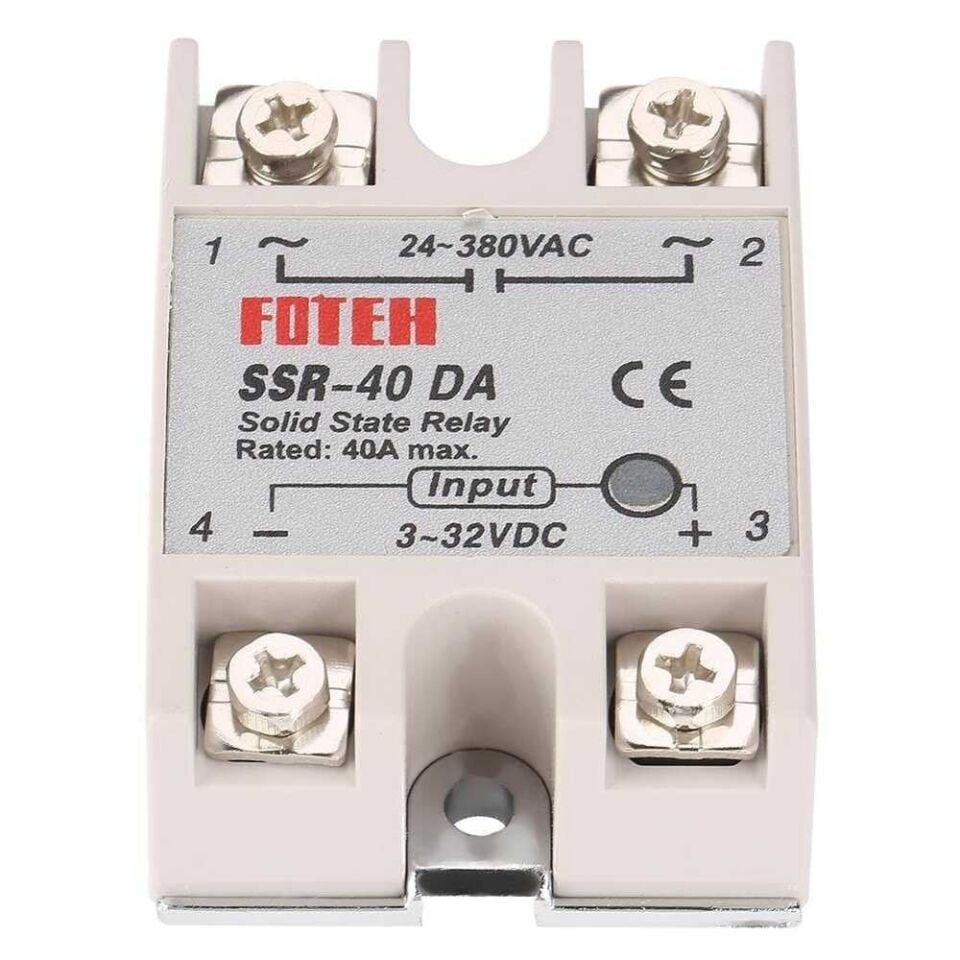

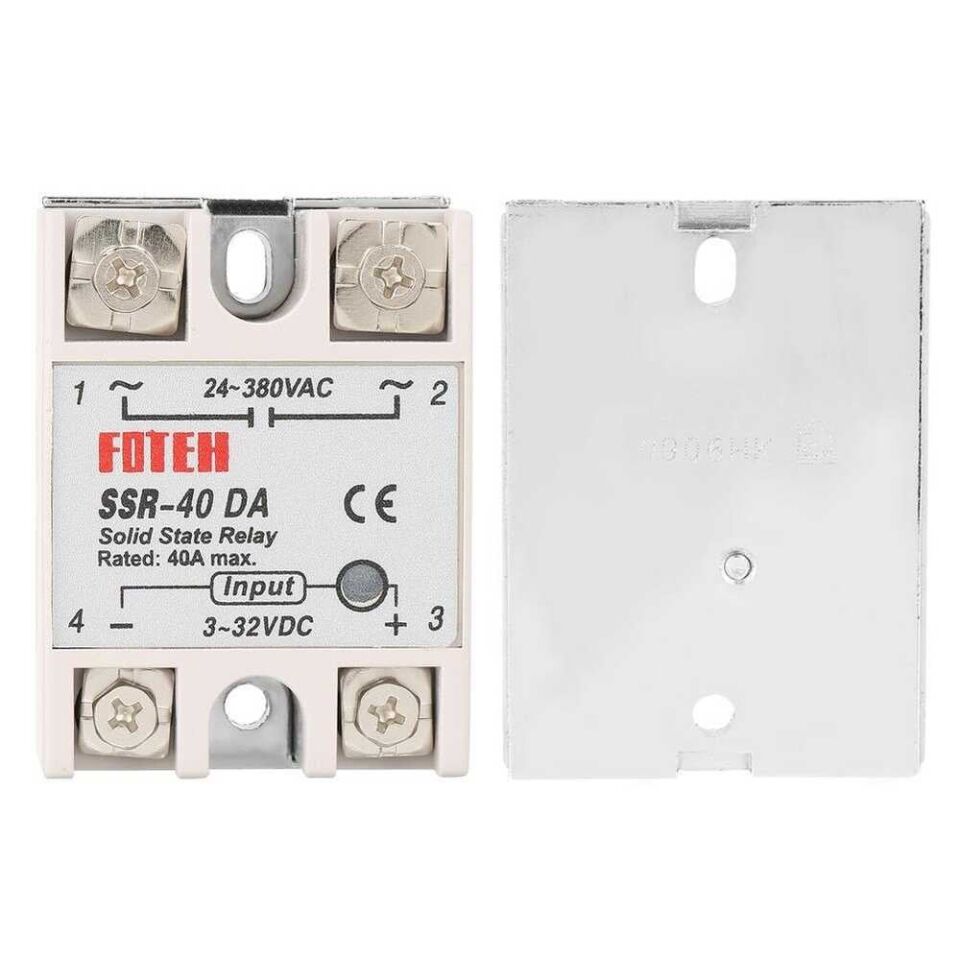

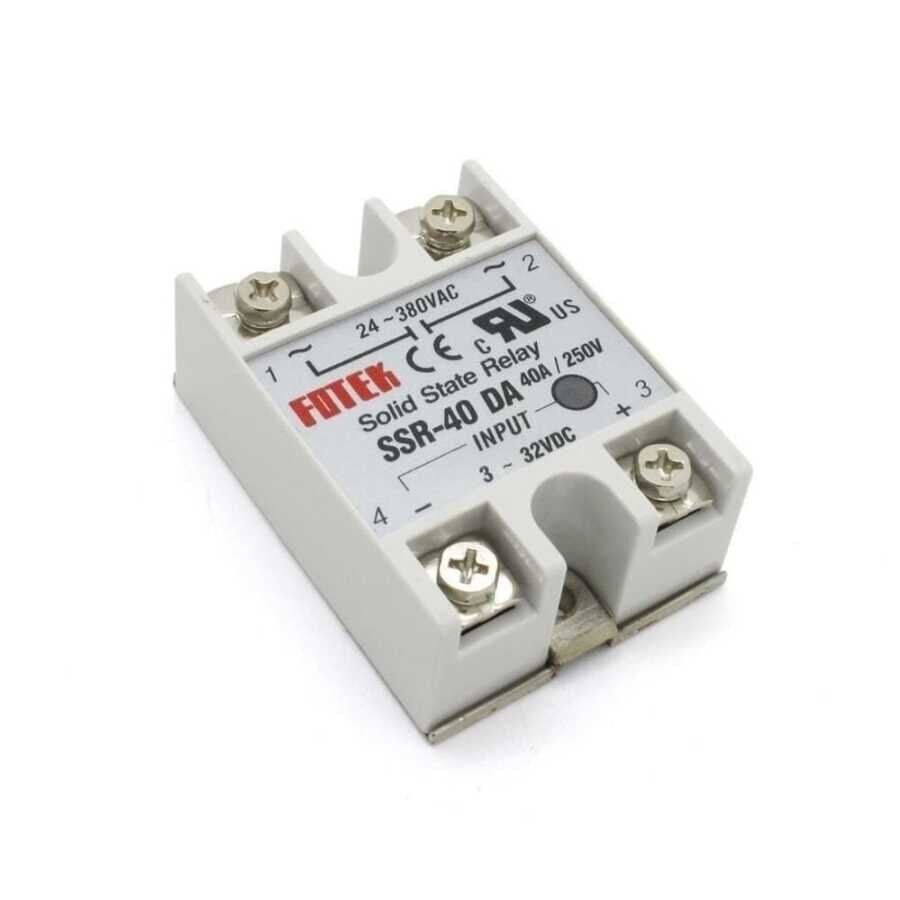

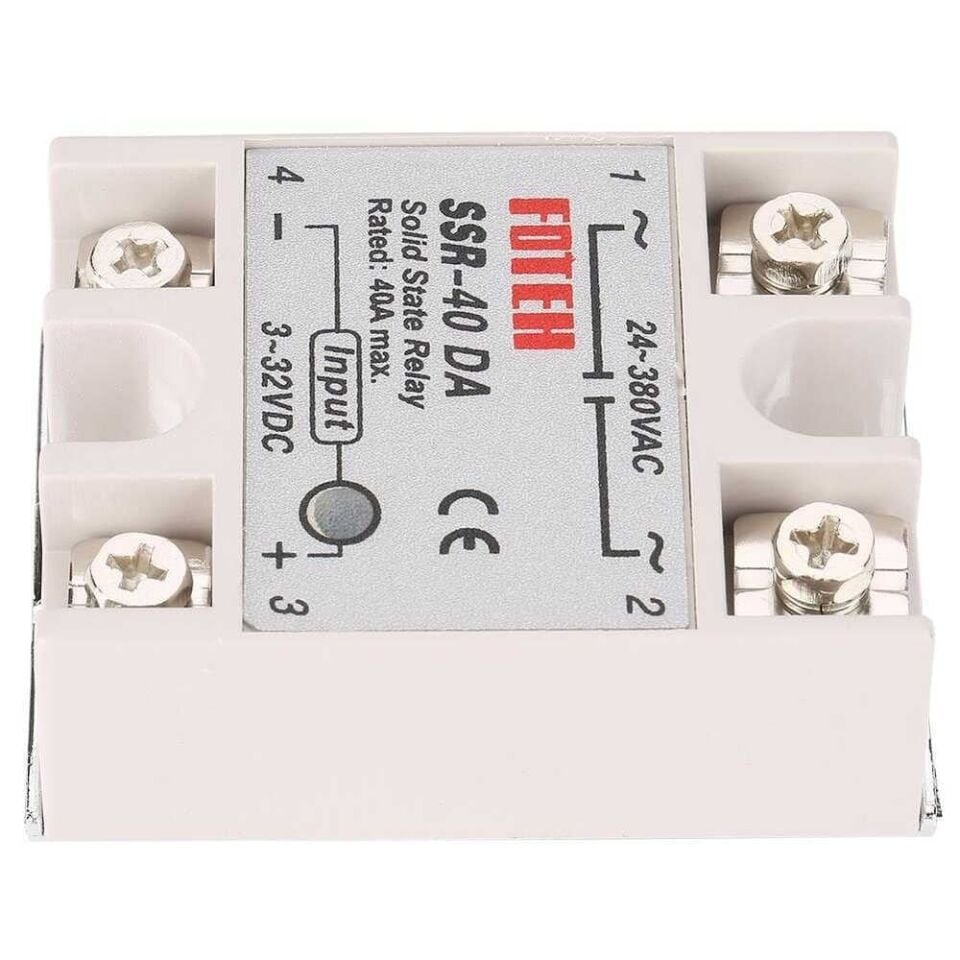

• Modül gövdesi üzerinde kontrol ve yük terminallerini gösteren temel bağlantı işaretlemesi bulunur

Dikkat Edilmesi Gerekenler

• 40A'lik anma akım değerine ancak yeterli büyüklükte bir alüminyum soğutucu ile ulaşılabilir; soğutucusuz veya yetersiz soğutucuyla kullanımda modül aşırı ısınıp arızalanabilir.
• Yük tarafı doğrudan şebeke gerilimiyle temas halindedir; bağlantı ve bakım işlemleri mutlaka enerji kesilerek yapılmalı, canlı hatta müdahale edilmemelidir.
• Kontrol ve yük terminallerinin karıştırılmaması gerekir; DC kontrol ucuna AC şebeke geriliminin uygulanması röleyi kalıcı olarak bozar.
• Triyak çıkışlı SSR'lerde röle "off" konumdayken bile yük ucunda küçük bir sızıntı akımı (≤2mA) bulunabilir; çok düşük güçlü yüklerde bu sızıntı yükün hafifçe parlamasına veya uğuldamasına neden olabilir.
• Endüktif yükler (motor, kontaktör bobini) ek bir snubber devresi veya varistör olmadan sürülürse anahtarlama anındaki gerilim darbeleri SSR'nin zamanla arızalanmasına yol açabilir.
• Vida terminalleri zamanla gevşeyebilir; yüksek akım geçen bir bağlantıda gevşek terminal aşırı ısınma ve yanık riski oluşturur, periyodik kontrol edilmesi önerilir.
• Modülün kendi üzerinde kısa devre veya aşırı akım koruması bulunmaz; yük hattına, yükün gücüne uygun ayrı bir sigorta veya devre kesici eklenmesi güvenlik açısından önerilir.
