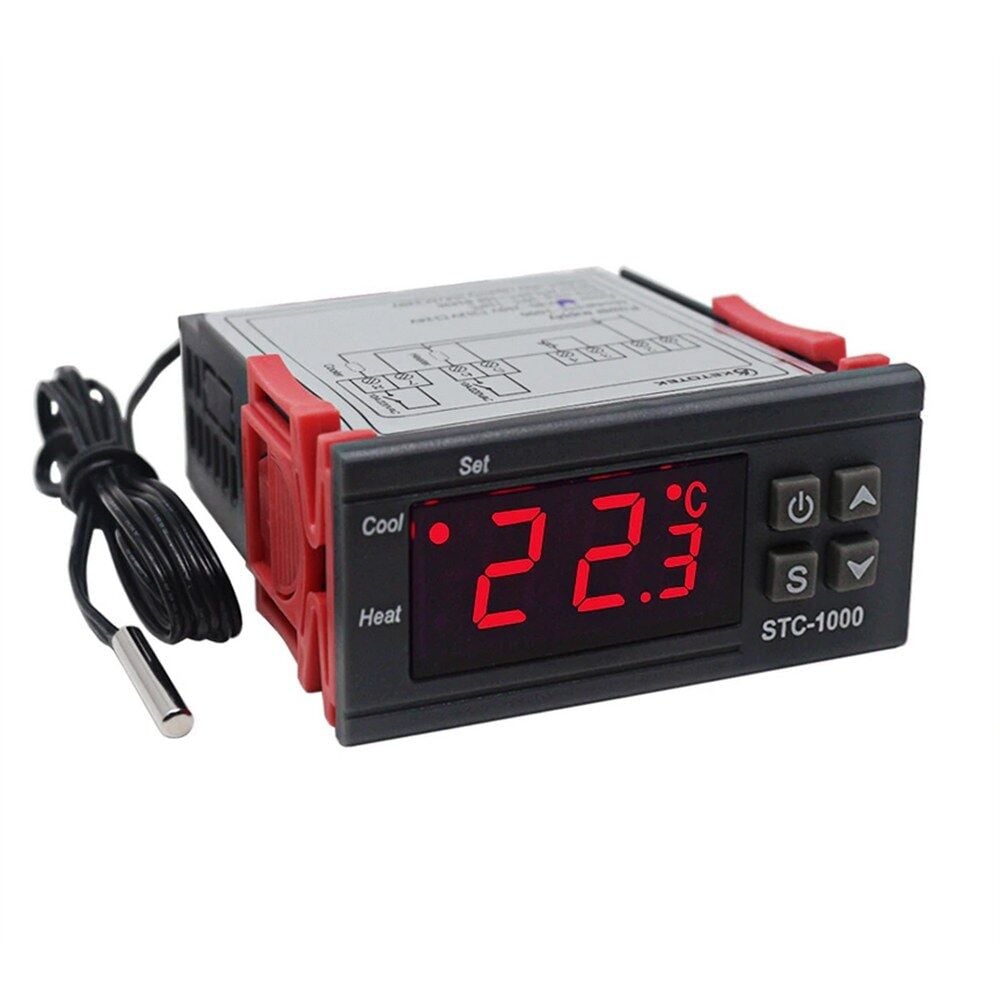

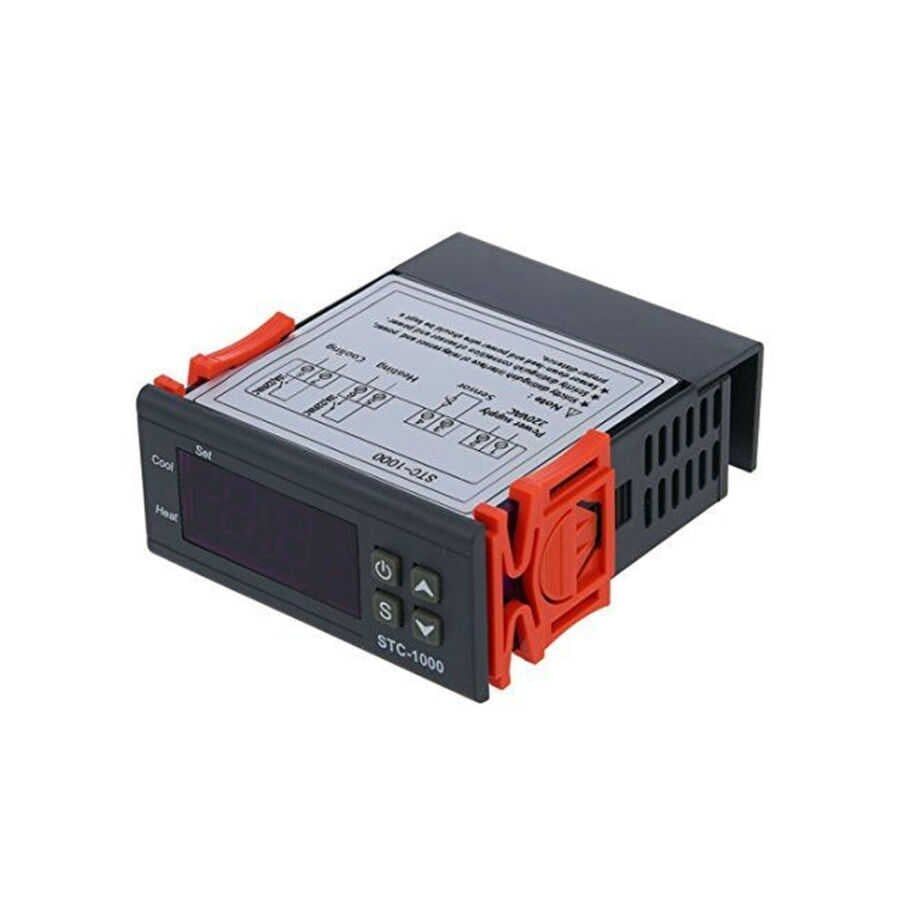

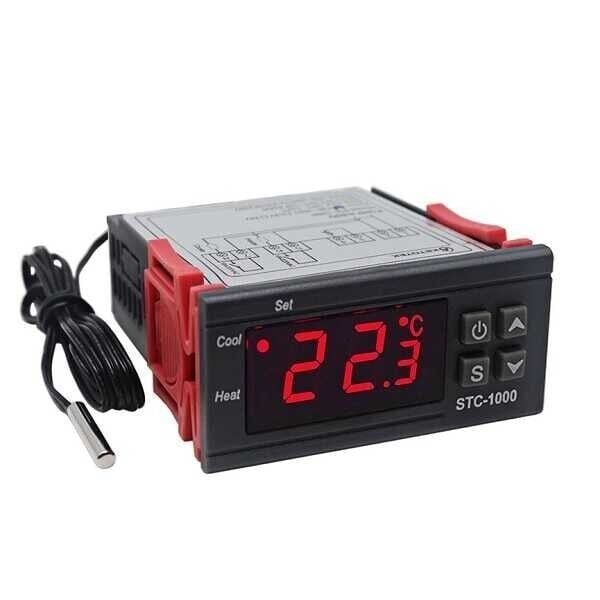

STC-1000 Sıcaklık Kontrol Termostatı AC 110-220V 10A - LCD ve NTC

STC-1000, şebeke gerilimiyle doğrudan çalışan, ısıtma ve soğutma çıkışlarının ikisine birden sahip dijital bir termostattır. Su geçirmez NTC probuyla ortamın sıcaklığını 0,1 °C çözünürlükle okur; sıcaklık ayarladığınız değerin altına düştüğünde ısıtıcıyı, üstüne çıktığında soğutucuyu kendi 10 A'lik röleleriyle otomatik olarak devreye alır. Kuluçka makinesinden akvaryuma, fermantasyon dolabından seraya kadar sabit sıcaklık isteyen düzeneklerde, ayrıca bir kontrol kartı programlamadan kullanılabilen hazır bir çözümdür. Ön paneli standart 71 x 29 mm kesite gömülecek şekilde tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek cihazda hem ısıtma hem soğutma çıkışı var; sıcaklığa göre aralarında otomatik geçiş yapar, ikisi aynı anda devreye girmez.
• Kompresör koruma gecikmesi (F3): soğutma çıkışı kapandıktan sonra ayarlanan süre boyunca tekrar açılmaz, böylece kompresör kısa aralıklı çalıştırmadan zarar görmez. Gecikme sürerken Cool ledi yanıp söner.
• 0,1 °C çözünürlükle okuma; hassas iş isteyen kuluçka ve fermantasyon uygulamaları için yeterli ayrım gücü.
• F4 parametresiyle ±10 °C kalibrasyon: probu uzattığınızda veya referans termometreyle sapma gördüğünüzde okumayı düzeltebilirsiniz.
• Prob takılı değilse, arızalıysa veya ölçülen sıcaklık cihazın aralığının dışına çıkarsa ekranda hata kodu görünür.
• Histerezis (F2) ayarlanabilir; röleyi ne sıklıkta tetikleyeceğinizi uygulamaya göre siz belirlersiniz.
• Isıtma ve soğutma röle kontakları besleme devresinden bağımsızdır; yükü ayrı bir hattan besleyip kontakları sadece anahtar olarak kullanabilirsiniz.
• Standart 71 x 29 mm panel kesiti; piyasadaki yaygın termostat yuvalarıyla uyumlu.

Kullanım Alanları

• Kuluçka makineleri: yumurta gelişimi için 37-38 °C bandını rezistans ile sabit tutma, dar histerezis ile hassas kontrol.
• Akvaryum ve terraryum: su ısıtıcısını veya sürüngen ısıtma matını devreye alıp çıkarma, yaz aylarında fan/soğutucuyla üst sınırı koruma.
• Ev tipi buzdolabı veya derin dondurucuyu farklı bir sıcaklığa çekme (bira/şarap fermantasyon dolabı, salam-sucuk dinlendirme dolabı).
• Sera ve fide yetiştirme odaları: gece ısıtıcı, gündüz havalandırma fanı kontrolü.
• Mantar yetiştirme odaları ve tohum çimlendirme kabinleri.
• Yoğurt, peynir ve ekşi maya mayalama kabinleri.
• Kuruyemiş, meyve ve 3D baskı filamenti kurutma dolapları.
• Kümes ve kuzu/civciv büyütme bölmelerinde ısıtıcı lamba kontrolü.
• Sıcak su deposu, boyler ve güneş kollektörü sistemlerinde pompa/rezistans kontrolü.
• Küçük ölçekli soğutma dolapları ve iklimlendirme kabinlerinde sıcaklık sınırlama.

Bağlantı ve Kullanım

Cihazın arkasında soldan sağa 8 adet vidalı klemens bulunur: 1 ve 2 numara: Besleme girişi. 110-220 V AC şebeke buraya bağlanır. Cihazın çalışması için faz/nötr sırası kritik değildir; ancak yük beslemesini bu klemensten köprüleyecekseniz fazı 1'e, nötrü 2'ye bağlayın — röle kontaklarının faz hattını kesmesi gerekir. 3 ve 4 numara: NTC sıcaklık probu. Probun iki ucu arasında kutup (+/-) farkı yoktur, ters takılamaz. 5 ve 6 numara: Isıtma rölesi çıkışı (10 A / 250 V AC). Faz hattını 5'e, ısıtıcıya giden kabloyu 6'ya bağlarsınız; ısıtıcının nötrü doğrudan şebeke nötrüne gider. 7 ve 8 numara: Soğutma rölesi çıkışı (10 A / 250 V AC). Bağlantı mantığı ısıtma çıkışıyla aynıdır. Röle kontakları besleme devresinden bağımsızdır, yani 5 ve 7 numaralı uçlara içeriden gerilim gelmez; bu uçları siz beslersiniz. Yaygın kurulumda faz hattı üçe ayrılıp 1, 5 ve 7 numaralı klemenslere gider. İsterseniz yükü tamamen ayrı bir hattan besleyip röle kontaklarını yalnızca anahtar olarak kullanabilirsiniz; yüksek akımlı yüklerde tercih edilen yöntem budur. Ön paneldeki tuşlar: S (ayar/onay), güç tuşu, yukarı ve aşağı okları. Normal çalışmada ekran anlık sıcaklığı gösterir. Yukarı oka basınca ayar sıcaklığı (F1), aşağı oka basınca histerezis değeri (F2) görüntülenir. Ayar menüsüne girmek için S tuşunu 3 saniye basılı tutun, oklarla F1-F4 arasında dolaşın, S'ye basıp değeri ekrana getirin, S'yi basılı tutarken oklarla değeri değiştirin, sonra S'ye kısa basarak kaydedip normal ekrana dönün. Çalışma mantığı: Isıtma, ölçülen sıcaklık (F1 - F2) değerinin altına düşünce başlar ve sıcaklık F1'e ulaşınca durur. Soğutma, ölçülen sıcaklık (F1 + F2) değerinin üstüne çıkınca başlar ve F1'e inince durur. Örnek: F1 = 10 °C ve F2 = 3 °C ise ısıtıcı 7 °C'nin altında çalışır, 10 °C'de durur; soğutucu 13 °C'nin üstünde çalışır, 10 °C'de durur. Arduino veya ESP32 ile kullanım: Bu cihaz mikrodenetleyiciye veri hattıyla bağlanmaz, kendi başına çalışan bağımsız bir termostattır. Yine de "şu an ısıtma açık mı" bilgisini karta taşımak isterseniz, ısıtma çıkışına şebeke gerilimine uygun bir yardımcı röle koyup bu rölenin gerilimsiz (kuru) kontağını Arduino'nun dijital girişine bağlayabilirsiniz. Şebeke gerilimini hiçbir koşulda doğrudan mikrodenetleyici pinine vermeyin.

Paket İçeriği

• 1 adet STC-1000 sıcaklık kontrol modülü (AC 110-220 V)
• 1 adet su geçirmez NTC prob, yaklaşık 1 m kablolu

Dikkat Edilmesi Gerekenler

• Cihazın arkasında 8 adet klemens var ve numaralandırma üretici kılavuzunda 5-6 ısıtıcı, 7-8 soğutucu şeklindedir. Bazı internet kaynakları bu ikisini ters yazıyor. Bağlamadan önce cihazın kendi arka etiketindeki yazıyı mutlaka okuyun; ters bağlarsanız ısıtıcı, soğutulması gereken anda çalışır.
• Röleler 10 A dirençsel yüke göre verilmiştir. Kompresör, motor, pompa gibi endüktif yüklerde ilk kalkış akımı bu değerin çok üstüne çıkar. Buzdolabı kompresörü veya büyük fan sürecekseniz röleyi doğrudan yüke değil, araya bir kontaktör veya güç rölesi koyarak kullanın; aksi halde kontaklar zamanla yapışır.
• Cihaz 220 V şebeke gerilimiyle çalışır ve röle klemenslerinde de şebeke gerilimi bulunur. Açıkta bırakılmamalı, mutlaka bir pano veya kapalı kutu içine monte edilmelidir. Bağlantıyı yaparken sigortayı kapatın.
• Soğutma çıkışı kapandıktan sonra F3 süresi (varsayılan 3 dakika) boyunca tekrar açılmaz. Bu sürede Cool ledi yanıp söner. Cihaz bozuk değildir, kompresörü koruyor; birçok kullanıcı bunu arıza sanıp iade ediyor.
• Histerezis (F2) değerini gereğinden dar tutmayın. Ayarlanabilir en küçük değer olan 1 °C'de röle çok sık açıp kapanır; hem röle ömrü kısalır hem de kompresörlü sistemler zarar görür. Rezistanslı ısıtmada 1-2 °C, kompresörlü soğutmada 2-4 °C makul değerlerdir.
• Ölçüm aralığı -50...+99 °C olsa da ±1 °C doğruluk yalnızca -50...+70 °C arasında geçerlidir. 70 °C üstünde okuma yapar ama sapma büyür; yüksek sıcaklık uygulamalarında referans olarak kullanmayın.
• Sadece NTC 10K prob ile çalışır; K tipi termokupl, PT100 veya DS18B20 takılamaz, taktığınızda hatalı okur ya da hata verir. Yedek prob alırken yine NTC 10K seçin. Probun metal ucu su geçirmezdir, ancak kablonun klemense giren ucu kesinlikle suya girmemelidir; akvaryumda kabloyu su seviyesinin üstünden geçirin.
• Ayar menüsünde 30 saniye boyunca tuşa dokunmazsanız yaptığınız değişiklik kaydedilmez ve ekran normal görüntüye döner. Parametreyi değiştirdikten sonra S tuşuna kısa basarak kaydı tamamlayın; menünün kendiliğinden kapanmasını beklemeyin.
• Bu ürün bir Arduino/ESP32 modülü değildir; seri port, I2C veya UART arayüzü yoktur ve mikrodenetleyiciden okunamaz/ayarlanamaz. Yazılımdan yönetilen bir sıcaklık kontrolü istiyorsanız DS18B20 sensörü + röle kartı kombinasyonuna yönelin. STC-1000 ise kendi başına çalışan, kart gerektirmeyen bir çözümdür.
• STC-1000 ailesinin DC 12 V ve DC 24 V ile beslenen sürümleri de var ve dışarıdan tamamen aynı görünüyor. Bu ürün AC 110-220 V sürümüdür; 12 V beslemeyle çalışmaz. Yedek alırken etikete bakın.
