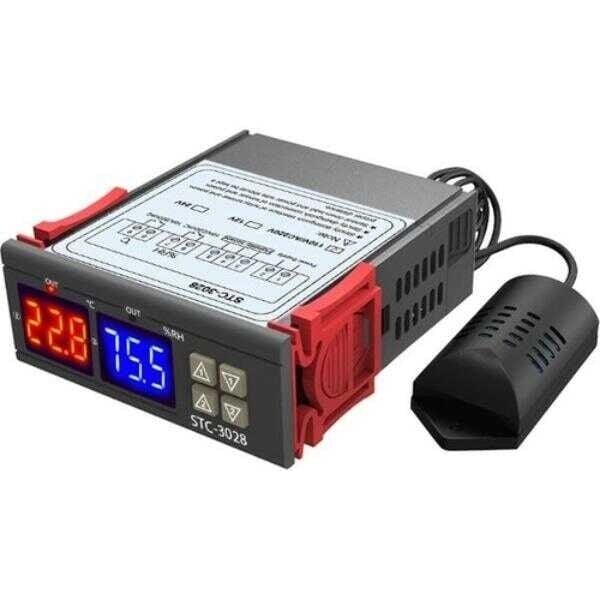

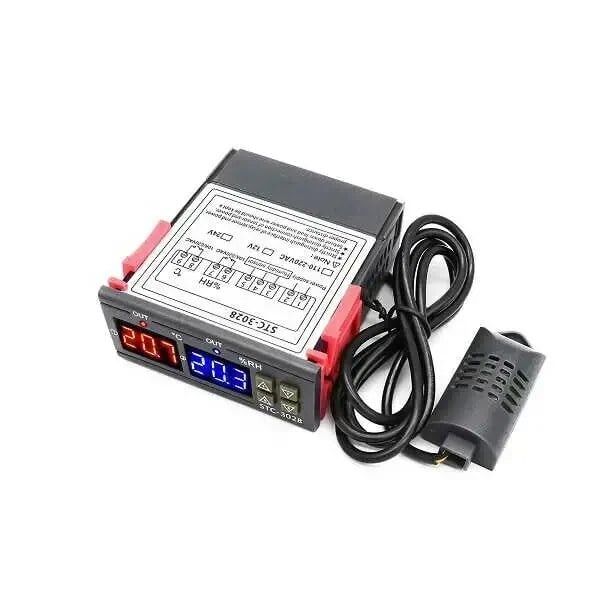

STC-3028 AC110-220V LCD Ekran Nem Sıcaklık Kontrol Modülü

STC-3028, AC110-220V şebeke gerilimiyle çalışan, LCD ekranlı bir nem ve sıcaklık kontrol modülüdür. Bağlı olduğu sıcaklık-nem sensöründen aldığı ölçüm verilerini ekranda gösterir ve kullanıcının girdiği alt/üst eşik değerlerine göre üzerindeki iki ayrı röle çıkışını açıp kapatarak ortamdaki sıcaklığı ve nemi istenen aralıkta tutar. Kuluçka makineleri, mantar üretim kabinleri, sera ve kurutma dolapları gibi hem sıcaklığın hem de nemin birlikte kontrol edilmesi gereken uygulamalarda; bir röle ısıtıcı/soğutucu yükü, diğeri nemlendirici/nem alıcı yükü sürecek şekilde bağlanır. Ayarlanan değerler dahili hafızada saklandığı için elektrik kesintisinin ardından ayarları yeniden girmeye gerek kalmaz.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek cihaz üzerinde hem sıcaklık hem nem değerini aynı anda LCD ekranda gösterir.
• Sıcaklık ve nem için ayrı ayrı alt ve üst eşik değerleri girilebilir, böylece iki büyüklük birbirinden bağımsız olarak kontrol edilir.
• Ayarlanan değerler dahili hafızada saklanır; elektrik kesintisinden sonra ayarlar sıfırlanmadan kaldığı yerden devam eder.
• İki adet röle çıkışı sayesinde biri ısıtma/soğutma diğeri nemlendirme/nem alma olacak şekilde iki farklı yük bağımsız olarak yönetilebilir.
• Geniş AC110-220V giriş aralığı sayesinde farklı şebeke gerilimlerinde ek bir adaptöre ihtiyaç duymadan çalışır.
• Histerezis (fark) değeri ayarlanabildiği için röle çıkışlarının gereğinden sık açılıp kapanması engellenebilir.
• Sıcaklık ve nemi tek bir kontrol ünitesinden yönetme imkânı sunduğu için, bu iki değerin aynı anda izlenip kontrol edilmesi gereken kapalı ortamlarda ayrı bir termostat ve ayrı bir nem kontrol cihazı kullanma ihtiyacını ortadan kaldırır.
• Panel üzerine monte edilebilir gövde yapısı sayesinde kontrol panosu veya kabin kapağı içine yerleştirilebilir.

Kullanım Alanları

• Kuluçka makinesinde nem oranı düşünce nemlendirici sisleme sistemini açmak, hedef nem seviyesine ulaşınca kapatmak.
• Mantar üretim kabininde hem sıcaklığı hem nemi misel gelişimi için gereken dar aralıkta sabit tutmak.
• Tahıl veya bitki kurutma dolabında nem belirlenen seviyenin altına inene kadar fan ve ısıtıcıyı çalıştırmak.
• Sera içinde gece-gündüz sıcaklık farkını dengelemek için ısıtıcı ile havalandırma fanını sırayla devreye almak.
• Neme duyarlı ürünlerin saklandığı dolapta nem oranını belirli bir bandın içinde tutmak için nemlendiriciyi otomatik kontrol etmek.
• Solucan/kompost kutusunda nemin belirlenen değerin altına düşmesini önlemek için sisleyici pompayı gerektiğinde tetiklemek.
• Terraryum veya sürüngen kutusunda gerekli sıcaklık ve nem düzeyini ısıtma lambası ve nemlendirici ile birlikte sağlamak.

Bağlantı ve Kullanım

Cihazın arka panelinde şebeke girişi için AC 110-220V bağlantı terminali, sıcaklık-nem sensör probu için ayrı bir soket ve ısıtma/soğutma ile nemlendirme/nem alma yüklerinin bağlanacağı iki ayrı röle çıkış terminali bulunur. Röle çıkışları genellikle NO (normalde açık) ve COM (ortak) uçları üzerinden, kontrol edilecek yükün faz hattına seri bağlanacak şekilde kablolanır; yük gücü röle kontak kapasitesini aşıyorsa araya kontaktör veya SSR eklenmesi gerekir. Sıcaklık-nem sensörü, kablosu ile ölçüm yapılacak ortama (kuluçka içi, kabin içi vb.) uzatılır ve doğrudan ıslanmayacak, üzerinde yoğuşma oluşmayacak bir noktaya sabitlenmelidir. Ön paneldeki tuşlarla sıcaklık ve nem için ayrı ayrı hedef değer, histerezis ve gerekiyorsa gecikme süresi girilir; ayarlar onaylandıktan sonra cihaz otomatik kontrole geçer. Sensör kablosunun şebeke/güç kablolarına paralel ve bitişik şekilde döşenmesinden kaçınılmalı, mümkünse ayrı bir kablo kanalından geçirilmelidir; bu, ölçüm hattına elektriksel gürültü binmesini ve okumaların dalgalanmasını engeller. Kurulum tamamlandıktan sonra cihazın ekranındaki değerlerin bağımsız bir termometre/higrometre ile birkaç kez karşılaştırılması, hedef değerlerin ve histerezisin projeye uygun şekilde ince ayar edilmesine yardımcı olur.

Paket İçeriği

• 1 adet STC-3028 nem ve sıcaklık kontrol modülü
• 1 adet sıcaklık-nem sensör probu (bağlantı kablosu ile birlikte)
• Kullanım kılavuzu

Dikkat Edilmesi Gerekenler

• Cihaz doğrudan AC 110-220V şebeke gerilimiyle çalıştığından, bağlantı ve bakım işlemleri mutlaka enerji kesilmiş haldeyken yapılmalıdır.
• Röle çıkışlarına bağlanacak yükün akımı röle kontak kapasitesini aşmamalıdır; yüksek akımlı ısıtıcı veya nemlendirici için kontaktör ya da SSR kullanılmalıdır.
• Sıcaklık-nem sensörü nemli ortamda çalışacak olsa bile konnektör ve kablo eklerinin doğrudan su ile temas etmemesine dikkat edilmelidir.
• Histerezis değeri çok dar seçilirse röle sık sık açılıp kapanabilir; bu hem röle ömrünü kısaltır hem de bağlı yükte gereksiz yıpranmaya yol açar.
• Sıcaklık ve nem eşik değerleri birbiriyle çelişecek şekilde ayarlanmamalıdır (örneğin ısıtma sürekli açıkken nem alma sisteminin de sürekli çalışması); aksi halde iki sistem birbirine karşı çalışabilir.
• İki röle çıkışının hangisinin sıcaklık, hangisinin nem kontrolüne ayrıldığı bağlantı sırasında karıştırılmamalıdır; kanallar ters bağlanırsa örneğin ısıtıcı, nem sinyaline göre devreye girip çıkabilir ve beklenen kontrol sağlanamaz.
• Modülün üzerinde açık devre kartı bulunduğundan, toz, su damlası veya yoğuşmaya maruz kalmayacak kapalı bir kutu ya da pano içine monte edilmesi önerilir.
• Cihazın kendisi kuru, iç mekân koşullarında çalışacak şekilde tasarlanmıştır; doğrudan su sıçramasına veya yüksek neme maruz bırakılmamalı, yalnızca ölçüm probunun nemli/ıslak ortama girmesine izin verilmelidir.
• İlk kurulumda sıcaklık, nem ve histerezis değerleri kullanım kılavuzuna uygun şekilde girilmelidir; birbiriyle uyumsuz veya çok dar seçilmiş değerler bağlı ısıtıcı, soğutucu veya nemlendirici cihazların gereksiz yere sık devreye girip çıkmasına yol açabilir.
