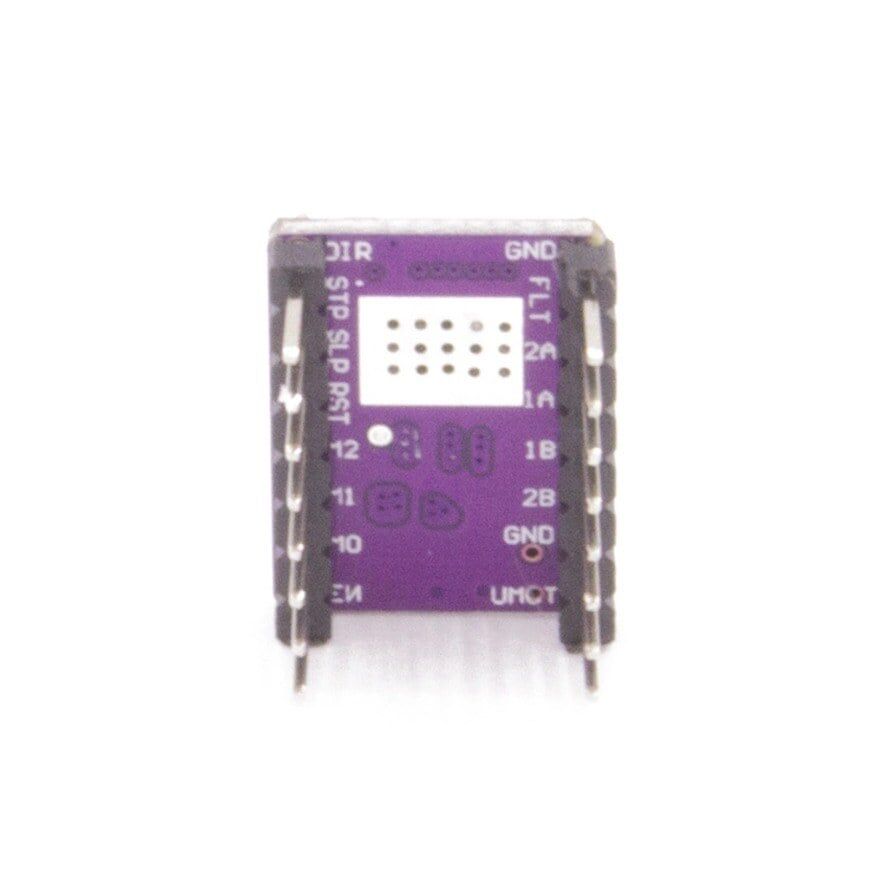

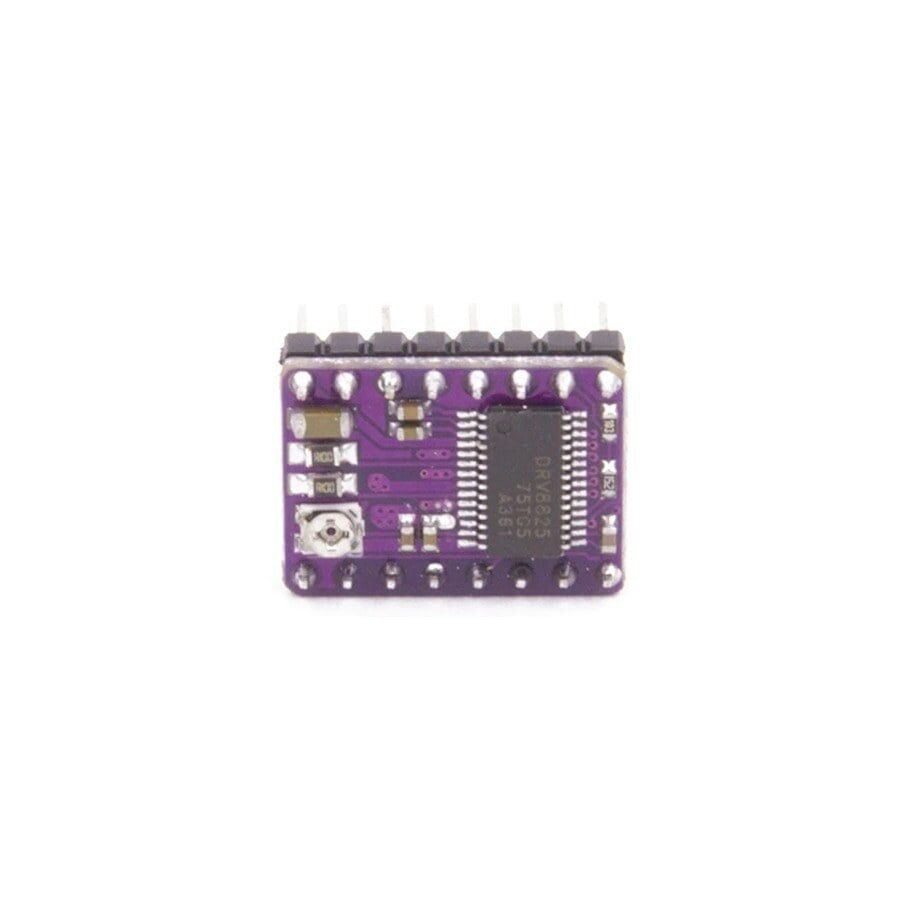

Step Motor Sürücü Kartı DRV8825

Step Motor Sürücü Kartı DRV8825, Texas Instruments üretimi DRV8825 entegresini taşıyan, iki fazlı (bipolar) step motorları sürmek için tasarlanmış bir sürücü modülüdür. Kart, mikrodenetleyiciden gelen basit STEP (adım) ve DIR (yön) sinyalleriyle çalışır: STEP pinine gönderilen her puls, motoru DIR pininin belirlediği yönde bir mikroadım ilerletir. Üzerindeki sabit kapalı-kalma süreli PWM akım kıyıcı (chopper) devre, sargı akımını ayarlanan sınırda sabit tutarak hem ısınmayı sınırlar hem de tork kararlılığını korur. Tam adımdan 1/32 adıma kadar altı mikroadım kademesi sunması, 3D yazıcı, CNC ve genel hareket kontrolü projelerinde hem sessiz çalışma hem de hassas konumlama elde edilmesini sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tam adımdan 1/32 mikroadıma kadar 6 farklı çözünürlük kademesi sunar, bu sayede hız ile hareket yumuşaklığı arasında projenin ihtiyacına göre seçim yapılabilir.
• Kart üzerindeki potansiyometre ile motor akım limiti, kullanılan motorun etiket akımına göre elle ve kademesiz biçimde ayarlanabilir.
• Sabit kapalı-kalma süreli PWM akım kıyıcı sayesinde sargı akımı ayarlanan seviyede kararlı tutulur, gereksiz ısınma ve tork dalgalanması azaltılır.
• Aşırı akım, aşırı sıcaklık ve düşük gerilim durumlarına karşı dahili koruma devreleri bulunur, bu da sürücünün ve bağlı motorun ömrünü uzatır.
• A4988 sürücü modülüyle aynı pin dizilimine sahip olduğundan mevcut A4988 tabanlı devre kartlarında donanım değişikliği gerektirmeden doğrudan değiştirilerek kullanılabilir.
• ENABLE, SLEEP ve RESET pinleri üzerinden sürücü yazılımsal olarak devre dışı bırakılabilir veya düşük güç moduna alınabilir, bu da pil ile çalışan projelerde enerji tasarrufu sağlar.
• FAULT çıkışı sayesinde aşırı akım veya aşırı sıcaklık gibi bir arıza durumunda bağlı mikrodenetleyici anlık olarak bilgilendirilir ve sistem güvenli şekilde durdurulabilir.

Kullanım Alanları

• 3D yazıcının X, Y, Z eksen motorlarında veya filament besleyen ekstruder motorunda hassas konum kontrolü sağlamak.
• Masaüstü CNC freze veya lazer kesim makinesinde eksen hareketini step motor ile sürüp mikroadım sayesinde daha pürüzsüz kesim yüzeyleri elde etmek.
• Kamera kaydırma rayı (slider) veya pan-tilt düzeneğinde motorlu hareketi kademeli ve titremesiz biçimde kontrol etmek.
• Otomatik perde veya jaluzi sisteminde motoru belirli açılarda hassas biçimde döndürüp istenen konumda durdurmak.
• Robotik kol ekleminde step motoru mikroadım hassasiyetiyle konumlandırarak tekrarlanabilir hareket elde etmek.
• Laboratuvar tipi doğrusal hareket masasında (lineer aktüatör) numuneyi küçük ve tekrarlanabilir adımlarla ilerletmek.
• Otomatik odaklamalı teleskop veya kamera lens düzeneğinde step motorla ince odak ayarı yapmak.

Bağlantı ve Kullanım

Kartın VMOT ve GND pinleri 8,2-45V arasındaki motor güç kaynağına bağlanır; sürücü için ayrı bir lojik besleme gerekmez, entegre lojik gerilimini kendisi üretir. Mikrodenetleyicinin GND'si ile kartın GND'si ortak bağlanmalıdır, aksi halde STEP/DIR sinyalleri düzgün algılanmaz. Step motorun A fazı (A1-A2) ve B fazı (B1-B2) uçları, sargı çiftleri karışmayacak şekilde kartın motor çıkış pinlerine bağlanmalıdır; fazların yanlış eşleştirilmesi motorun titreyip ilerlememesine yol açar. Mikrodenetleyicinin dijital çıkış pinleri STEP ve DIR pinlerine bağlanır; STEP pinine gönderilen her puls motoru bir mikroadım ilerletirken DIR pinindeki lojik seviye dönüş yönünü belirler. M0, M1 ve M2 pinleri GND'ye ya da mikrodenetleyicinin lojik yüksek çıkışına bağlanarak (ya da açık bırakılarak) istenen mikroadım çözünürlüğü seçilir. ENABLE pini aktif-düşük çalıştığından bu pin GND'ye çekildiğinde sürücü aktif hale gelir; birden fazla sürücü aynı denetleyici ile kullanılacaksa her kartın STEP ve DIR pinleri ayrı dijital çıkışlara bağlanmalı, tüm kartlar ortak bir GND hattını paylaşmalıdır.

Paket İçeriği

• 1 x Step Motor Sürücü Kartı (DRV8825 entegreli)
• 1 x Lehimlenebilir pin header seti (kart üzerine ayrıca lehimlenmek üzere)
• Ayrı bir kullanım kılavuzu veya bağlantı kablosu pakette yer almaz; bağlantı ve pin bilgileri bu açıklamadaki "Bağlantı ve Kullanım" bölümünde verilmiştir.

Dikkat Edilmesi Gerekenler

• Kartı motor güç kaynağına (VMOT) bağlamadan önce VMOT-GND arasına yeterli kapasitede bir elektrolitik kondansatör eklenmelidir; aksi halde motor aniden durdurulduğunda oluşan gerilim darbesi entegreye zarar verebilir.
• Akım limiti motorun etiket akımının üzerine ayarlanırsa hem sürücü hem de motor aşırı ısınabilir; potansiyometre ayarı motorun faz akımı değerine göre yapılmalıdır.

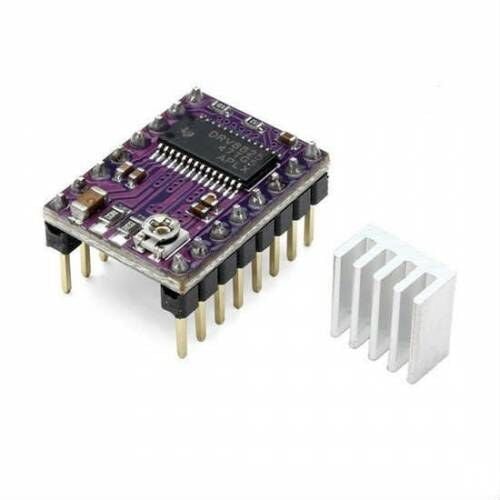

• Kart yüksek akımlarda belirgin şekilde ısınabilir, bu durumda üzerine küçük bir soğutucu (heatsink) eklenmesi ve hava akışı sağlanması önerilir.
• Motor kabloları sürücü enerjiliyken (VMOT bağlıyken) takılıp çıkarılmamalıdır; bu ani gerilim sıçramalarına ve entegrenin kalıcı olarak zarar görmesine yol açabilir.
• VMOT ve GND bağlantısının polaritesi karıştırılmamalıdır; ters gerilim bağlantısı entegreyi kalıcı olarak bozabilir.
• M0/M1/M2 pinlerinin yanlış bağlanması motorun beklenenden farklı bir mikroadım modunda çalışmasına, dolayısıyla hız ve tork hesaplarının tutmamasına neden olabilir.
• ENABLE pini aktif-düşük çalışır: GND'ye çekildiğinde veya boşta bırakıldığında (pinin dahili pull-down'u sayesinde) sürücü etkindir, lojik yüksek seviyeye çekildiğinde çıkışlar devre dışı kalır. Motorun hiç hareket etmemesinin sık görülen sebebi ise RESET ve SLEEP pinlerinin boş bırakılmasıdır; bu iki pin birbirine köprülenerek yüksek seviyeye çekilmelidir.
• Kullanılacak step motorun sargı direnci ve endüktansı, seçilen VMOT ve akım limiti değerleriyle uyumlu olmalıdır; uygun olmayan bir motor-sürücü eşleşmesi beklenenden düşük tork veya aşırı ısınmayla sonuçlanabilir.
