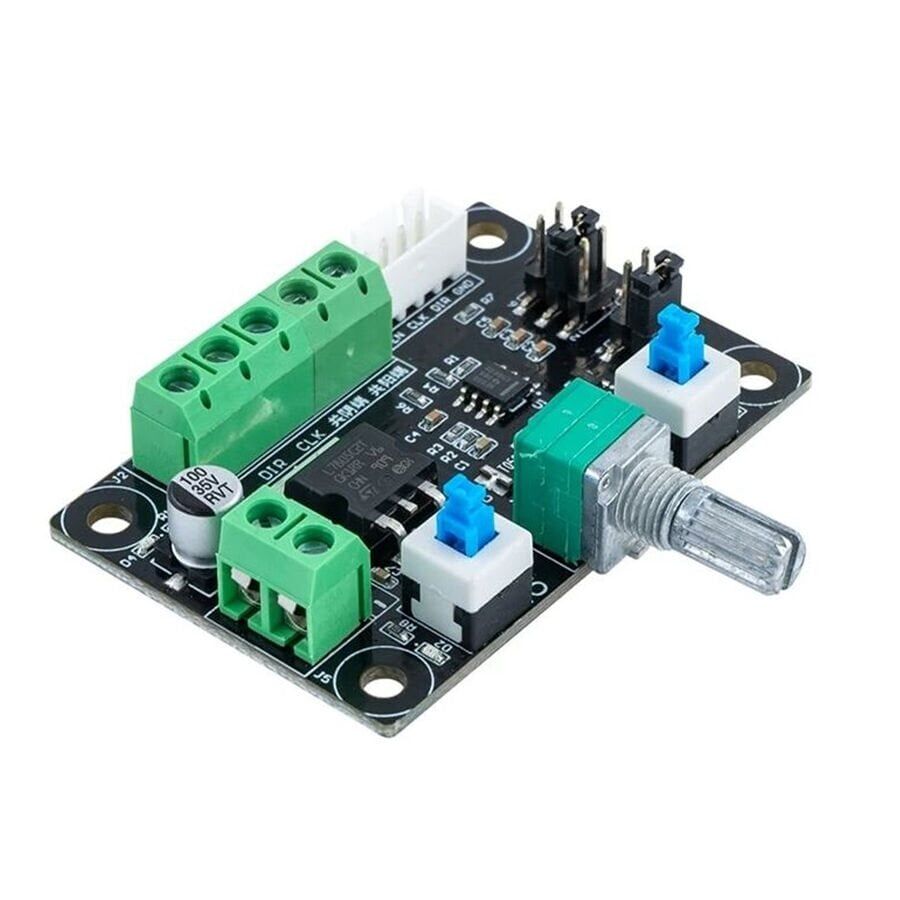

Step Motor Sürücü MKS OSC PWM Darbe Sinyal Jeneratörü 12-24V

MKS OSC PWM Darbe Sinyal Jeneratörü, step motor sürücülerini (TB6600, TB6560, DM542, DM556 gibi PUL+/PUL- ve DIR+/DIR- diferansiyel/optokuplör girişli sürücüler) bir mikrodenetleyici, Arduino veya CNC kontrol kartına ihtiyaç duymadan test etmek için tasarlanmış bağımsız bir sinyal üretici karttır. 12-24V DC ile beslenen kart, üzerindeki potansiyometre ile ayarlanabilen frekansta PUL (step) darbe sinyali ile birlikte bir DIR (yön) sinyali üretir; bu iki sinyal doğrudan sürücünün ilgili giriş uçlarına bağlanır. Normalde bir step motor sürücüsünü çalıştırmak için Arduino, CNC shield ya da 3D yazıcı ana kartı gibi bir denetleyicinin PUL ve DIR uçlarına yazılımla darbe göndermesi gerekir; bu modül aynı işlevi tek başına, herhangi bir kod yazmadan üstlenir. Böylece step motor sürücüsü ve motorun birlikte doğru çalışıp çalışmadığı, sadece güç verip potansiyometreyi çevirerek ve yön anahtarını değiştirerek gözlemlenebilir. Sürücü arızası teşhisinde, yeni alınan motor-sürücü ikilisinin hızlı testinde, üretim hattında kalite kontrolde ve servis ortamlarında pratik, taşınabilir bir kontrol aracı olarak kullanılır. Kod yazmaya veya yazılım kurmaya gerek bırakmadığı için, elektronik bilgisi sınırlı hobi kullanıcıları ile atölye/servis ortamında hızlı sonuç almak isteyen teknik personel tarafından da rahatlıkla kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Herhangi bir mikrodenetleyici, Arduino veya CNC kontrol kartına ihtiyaç duymadan step motor sürücüsünü tek başına çalıştırabilir, böylece test için ayrı bir yazılım veya kod hazırlamaya gerek kalmaz.
• Kart üzerindeki potansiyometre ile darbe frekansı değiştirilerek motorun dönüş hızı kademesiz şekilde, düşük hızdan yüksek hıza doğru ayarlanabilir.
• Üzerindeki anahtar/buton ile DIR sinyali değiştirilerek motorun saat yönünde veya saat yönünün tersine dönmesi tek hareketle sağlanır.
• TB6600, TB6560, DM542, DM556 gibi yaygın olarak kullanılan PUL+/PUL- ve DIR+/DIR- diferansiyel girişli sürücülerle uyumlu şekilde çalışır, bu da onu farklı marka ve modeldeki sürücülerin testinde kullanılabilir kılar.
• 12-24V DC geniş giriş gerilimi aralığı sayesinde, elde bulunan farklı DC güç kaynaklarıyla veya adaptörlerle beslenebilir.
• Basit kablolama sayesinde kurulumu ve sökümü hızlıdır; tezgah üstünde veya sahada kullanılabilecek taşınabilir bir test istasyonu oluşturmaya uygundur.
• Bilgisayar, USB bağlantısı veya ek bir yazılım kurulumu gerektirmeden, tamamen donanımsal olarak çalışır.

Kullanım Alanları

• Yeni satın alınan bir step motor sürücüsünün kutudan çıkar çıkmaz motoru düzgün döndürüp döndürmediğini kontrol etmek.
• Bir CNC veya 3D yazıcıda arıza olduğunda sorunun kontrol kartında mı yoksa sürücü/motor ikilisinde mi olduğunu ayırt etmek için sürücüyü kontrol kartından ayırıp OSC modülüne bağlayarak bağımsız test etmek.
• Servis atölyesinde art arda gelen çok sayıda step motor sürücüsünü tek tek elle hızlıca fonksiyon testinden geçirmek.
• Motor ve sürücü satın alınmadan önce veya ikinci el bir set devralınırken, setin çalışır durumda olup olmadığını yerinde denemek.
• Eğitim ortamında öğrencilere step motor sürücüsünün PUL/DIR mantığını, herhangi bir yazılım yazmadan, sadece donanım üzerinden göstermek.
• Bir step motorun sürücü üzerindeki akım ayarının doğru yapılıp yapılmadığını, motoru gerçek yükte döndürerek ısınma ve titreşim açısından gözlemlemek.
• Üretim hattında monte edilen step motor ve sürücü modüllerini sevkiyat öncesi hızlı bir fonksiyon testinden geçirmek.
• Bir step motor sürücüsünün üzerindeki mikro adım (microstep) veya akım ayar anahtarları değiştirildiğinde motorun tepkisini ve sesini hızlıca gözlemleyip karşılaştırmak.

Bağlantı ve Kullanım

Modül, 12-24V DC güç kaynağının artı ve eksi uçlarına bağlanarak çalıştırılır. Kartın PUL+ ucu sürücünün PUL+ , PUL- ucu sürücünün PUL- klemensine; DIR+ ucu sürücünün DIR+ , DIR- ucu sürücünün DIR- klemensine, uç uca eşleşecek şekilde bağlanır. Sürücünün motor çıkışları (A+/A-, B+/B-) step motorun sargı uçlarına, sürücünün kendi güç girişi ise motorun çalışması için gereken ayrı bir DC kaynağa bağlanmalıdır. Kart enerjilendikten sonra üzerindeki potansiyometre çevrilerek darbe frekansı ve buna bağlı motor dönüş hızı ayarlanır, yön anahtarı değiştirilerek de dönüş yönü tersine çevrilebilir. Bağlantılar tamamlanıp güç verildiğinde motor hemen dönmeye başlar; test bittiğinde önce güç kesilip ardından kabloların sökülmesi önerilir.

Paket İçeriği

• 1 adet MKS OSC PWM darbe sinyal jeneratörü kartı
• Güç adaptörü, bağlantı kabloları, step motor sürücüsü ve step motor pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Kartın besleme gerilimi 12-24V DC ile sınırlıdır; bu aralığın dışında bir gerilim uygulamak modülü kalıcı olarak bozabilir.
• Güç kaynağı/adaptörü, bağlantı kabloları ve step motor sürücüsü ürüne dahil değildir; bunların ayrıca temin edilmesi gerekir.
• PUL ve DIR çıkışlarının sürücü üzerindeki doğru uçlara bağlandığından emin olunmalıdır; yanlış veya ters bağlantı motorun beklenmedik şekilde dönmesine ya da hiç dönmemesine yol açabilir.
• Kart enerjiliyken çıkış uçlarına dokunulmamalı, bağlantı değişikliği yapılacaksa önce mutlaka güç kesilmelidir.
• Bu modül hassas konumlama veya kapalı çevrim hız/pozisyon kontrolü sağlayan bir hareket kontrol sistemi değildir; sadece basit bir test ve deneme aracı olarak değerlendirilmelidir.
• Step motor sürücüsünün akım ayarı, kullanılan motorun etiket değerlerine uygun yapılmadan test edilmesi, motorun veya sürücünün aşırı ısınmasına neden olabilir.
• Kart açıkta duran bir devre kartı olduğundan statik elektriğe ve kısa devreye karşı dikkatli tutulmalı, metal yüzeylerle veya iletken artıklarla temas ettirilmemelidir.
