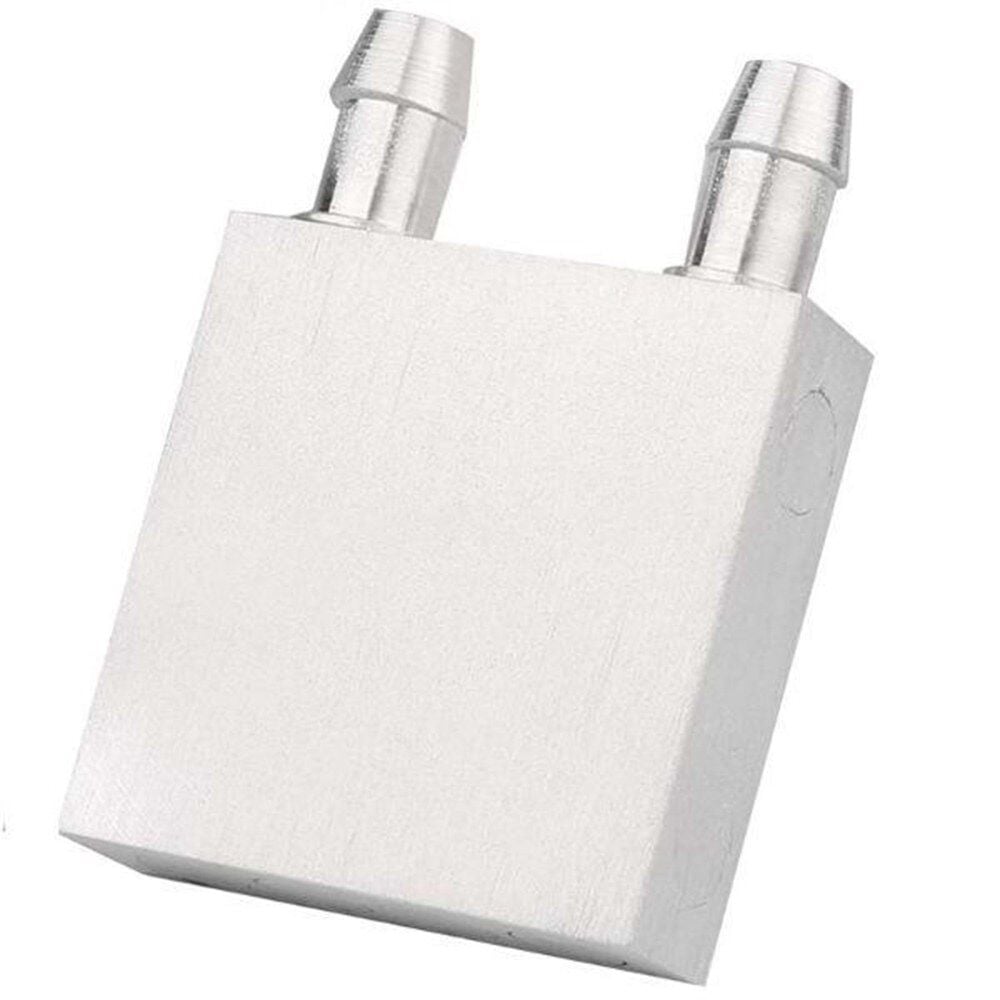

Su Soğutma Bloğu 40x40x12mm Alüminyum Soğutucu Heatsink

Su Soğutma Bloğu, 40x40x12mm ölçülerinde alüminyum gövdeye sahip, içinden sıvı geçirilerek çalışan bir soğutma bileşenidir. Blok, üzerine yerleştirildiği ısı kaynağından (Peltier modülü, lazer diyotu, güç transistörü veya yüksek güçlü LED gibi) gelen ısıyı düz temas yüzeyi üzerinden alır ve iç kanallarından geçen su veya soğutma sıvısı yardımıyla sistem dışına taşır. Hava soğutmalı radyatörlere göre çok daha küçük bir hacimde daha yüksek ısı transferi sağladığı için, dar alanlı proje kutularına sığması gereken ve aynı zamanda yüksek güç yoğunluğuna sahip elektronik uygulamalarda tercih edilir. Kapalı devre bir su soğutma sisteminde; pompa sıvıyı dolaştırır, blok ısıyı üzerine alır, radyatör ise bu ısıyı ortama aktarır. Bu üçlü döngüde blok, ısı kaynağıyla doğrudan temas eden ve ısı alışverişinin gerçekleştiği ana parçadır.

Teknik Özellikler

Öne Çıkan Özellikler

• Kompakt 40x40x12mm ölçüleri sayesinde dar alanlı proje kutularına, cihaz gövdelerine ve devre kartı üstü uygulamalara ek bir değişiklik gerektirmeden kolayca sığar.
• Alüminyum gövdesi, bakıra göre daha hafif olmasına rağmen bu boyut ve uygulama sınıfı için yeterli ısı iletimini sağlayarak etkin bir soğutma performansı sunar.
• Düz alt yüzeyi; Peltier modülü, güç transistörü veya çip gövdesi üzerine ince bir tabaka termal macunla doğrudan monte edilmeye uygun şekilde tasarlanmıştır.
• İki adet bağlantı noktası (giriş/çıkış) sayesinde uygun çaptaki silikon veya PVC hortumlarla devreye kolayca dahil edilir.

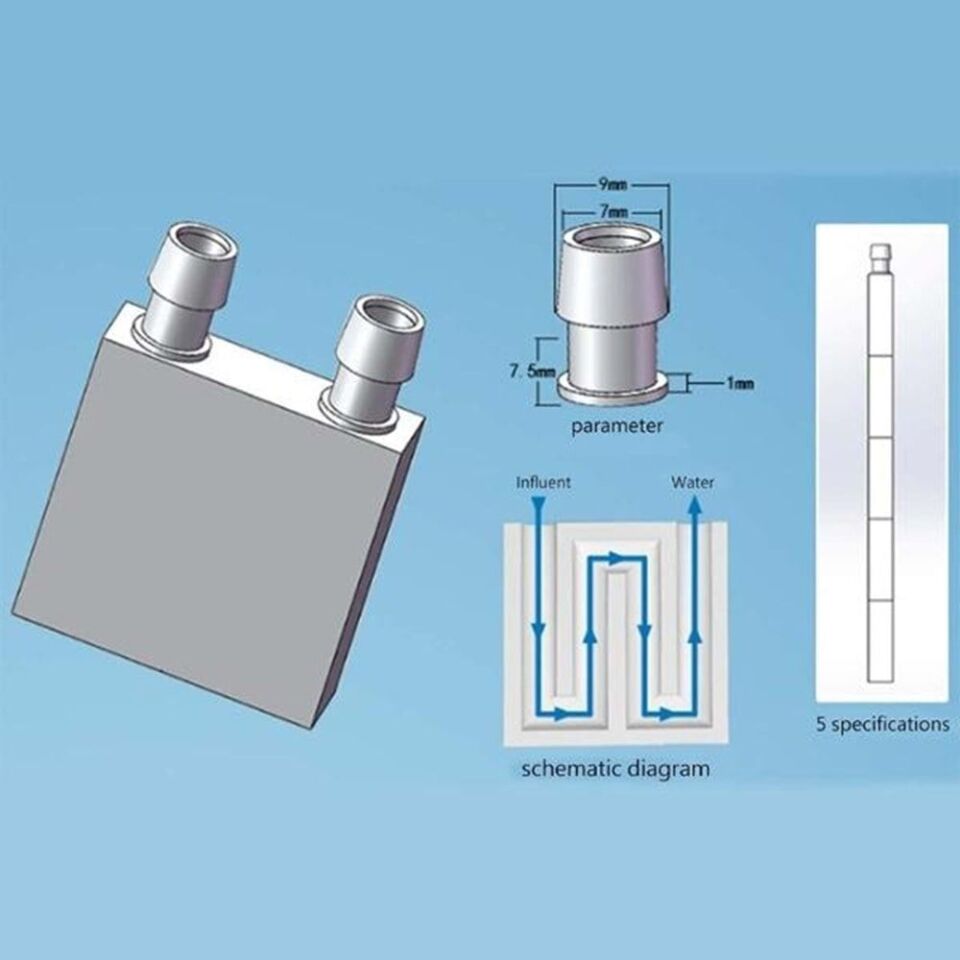

• İçi kanallı yapısı, sıvının taban yüzeyinin genişliğine yayılarak geçmesini sağlar ve böylece yüzey üzerinde oluşabilecek nokta ısınmalarını azaltır.
• Pasif elektriksel yapısı sayesinde herhangi bir besleme gerilimi veya elektronik bağlantı gerektirmez; sisteme dahil edilmesi yalnızca mekanik montaj ve hortum bağlantısı ile tamamlanır.
• Sıvı soğutma sistemleri, aynı ısı yükünü kaldırabilmek için genellikle hava soğutmalı fan çözümlerine göre daha az gürültü çıkarır, bu da özellikle ses hassasiyeti olan projelerde avantaj sağlar.
• Küçük taban alanına rağmen sıvı akışı sayesinde ısıyı kaynağından hızla uzaklaştırdığı için, aynı boyuttaki pasif bir alüminyum soğutucuya kıyasla daha yüksek güç yoğunluklarında görev yapabilir.

Kullanım Alanları

• 40x40mm gövdeli TEC1-12706 tipi Peltier modüllerinin sıcak yüzeyini suyla soğutarak modülün soğuk taraftaki verimini ve ulaşabildiği en düşük sıcaklığı iyileştirmek.
• Yüksek güçte ve uzun süre kesintisiz çalışan lazer diyot modüllerinin ısınarak dalga boyu kaymasına veya performans kaybına uğramasını önlemek.
• Tek kart bilgisayar, mini PC veya küçük form faktörlü geliştirme kartı projelerinde işlemci üzerine kompakt bir su soğutma devresi kurmak.
• Güç elektroniği devrelerinde yüksek akım taşıyan MOSFET, güç transistörü veya doğrultucu köprünün gövde sıcaklığını çalışma sınırlarının altında tutmak.
• Termoelektrik mini soğutucu kutu veya taşınabilir soğutucu projelerinde Peltier modülünün sıcak tarafını suyla soğutarak soğuk tarafın daha etkin çalışmasını sağlamak.
• Hobi amaçlı su soğutmalı bilgisayar kasası projelerinde anakart üzerindeki ek bir güç regülatörü veya VRM bölgesi için yardımcı soğutma bloğu olarak kullanmak.
• 3D yazıcı veya CNC sürücü kartları üzerindeki güç entegresinin, uzun baskı/işleme süreleri boyunca sıcaklığının kontrol altında tutulmasını sağlamak.
• Ses/görüntü amplifikatörü gibi sürekli yük altında çalışan güç kartlarında çıkış transistörlerinin ısısını sessiz biçimde uzaklaştırmak.

Bağlantı ve Kullanım

Bloğun üzerinde bulunan iki bağlantı ucundan biri sıvı girişi, diğeri sıvı çıkışı olarak kullanılır; bu uçlara sistemde kullanılan hortum çapına uygun silikon veya PVC hortum geçirilip sıkıca sabitlenir. Giriş ucu genellikle pompanın basma hattına, çıkış ucu ise radyatöre veya devredeki bir sonraki bloğa yönlendirilir; birden fazla blok seri bağlanacaksa bir bloğun çıkışı diğerinin girişine bağlanarak sıvı devresi tamamlanır. Blok, alt (düz) yüzeyi ısı kaynağına (Peltier modülü, çip veya transistör gövdesi) tam temas edecek şekilde yerleştirilir ve aradaki mikroskobik boşlukları doldurarak temas direncini azaltmak için ince ve eşit bir tabaka termal macun sürülür. Blok, ısı kaynağı üzerine vida, klips veya elastik bant gibi bir sabitleme yöntemiyle sabit ve dengeli baskı uygulayacak şekilde monte edilmelidir; gevşek montaj ısı transferini doğrudan olumsuz etkiler. Sistem çalıştırılmadan önce tüm bağlantı noktalarının sızdırmazlığı kuru bir bezle kontrol edilmeli, devre yavaşça ve kademeli olarak doldurularak içeride hava kabarcığı kalması engellenmelidir; hava kabarcığı, sıvının blok içinden düzenli akışını bozarak yerel sıcaklık artışına yol açabilir.

Paket İçeriği

• 1 adet 40x40x12mm alüminyum su soğutma bloğu
• Blok üzerinde fabrika çıkışı hazır bulunan giriş/çıkış bağlantı nipelleri
• Hortum, hortum kelepçesi, termal macun, pompa, radyatör ve montaj vidaları pakete dahil değildir; bu parçalar sistemin geri kalanına göre ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Blok, alt yüzeyi tamamen temiz, yağsız ve düz olacak şekilde monte edilmezse ısı transferi ciddi oranda azalır; montaj öncesinde yüzey izopropil alkol gibi bir çözücüyle temizlenmelidir.
• Isı kaynağı ile blok arasına mutlaka ince ve eşit bir tabaka termal macun sürülmelidir; macunsuz montaj veya fazla kalın macun tabakası sıcak nokta oluşumuna ve verim kaybına yol açar.
• Hortum bağlantıları yeterince sıkı yapılmazsa veya hortum çapı nipel ölçüsüyle uyumsuzsa çalışma sırasında sızıntı oluşabilir; bağlantı noktaları hortum kelepçesiyle desteklenmelidir.
• Sistem elektronik bileşenlerin yakınında çalıştığından, olası bir sızıntı kısa devreye veya kalıcı hasara yol açabilir; hassas kartların altına koruyucu bir tabaka konulması ve ilk çalıştırmanın gözetim altında yapılması önerilir.
• Sıvı devresinde hava kabarcığı kalması soğutma verimini düşürür ve zamanla gürültüye yol açabilir; ilk çalıştırmada sistemin havası kademeli olarak alınmalıdır.
• Blok alüminyum olduğundan, aynı devrede bakır bileşenler (örneğin bakır bir radyatör veya bakır su bloğu) de kullanılıyorsa galvanik korozyon riskine karşı katkılı, korozyon önleyici bir soğutma sıvısı tercih edilmelidir.
• Uzun süreli kullanımda sıvı seviyesi ve devre bağlantıları periyodik olarak kontrol edilmeli, buharlaşma veya sızıntı nedeniyle oluşabilecek seviye düşüşü fark edildiğinde sistem tamamlanmalıdır.
