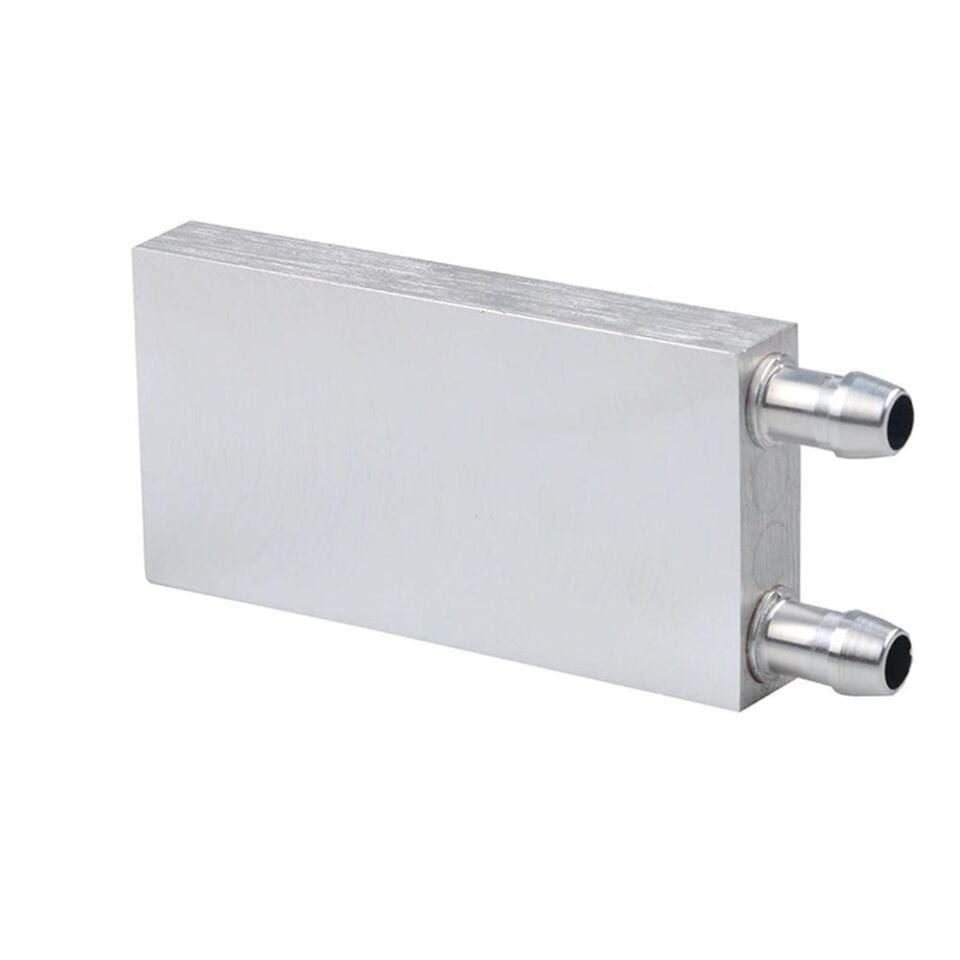

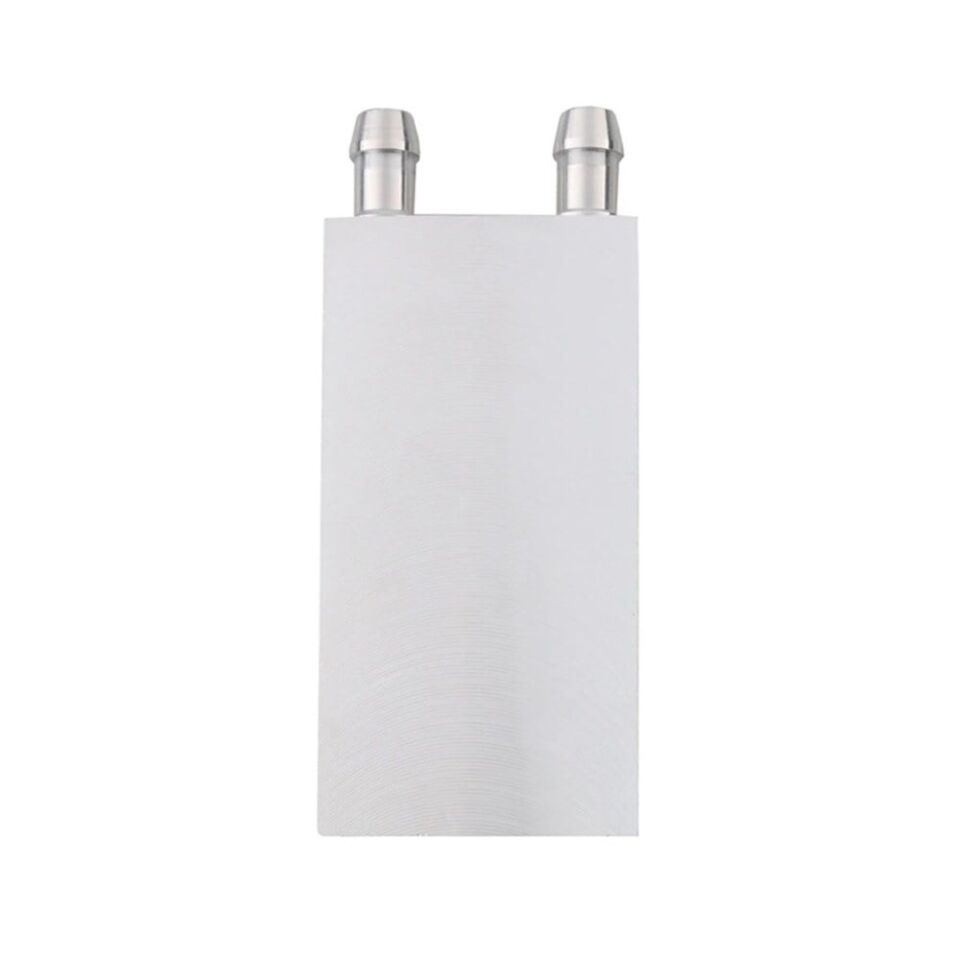

Su Soğutma Bloğu 40x80x12mm Alüminyum Soğutucu Heatsink

Su Soğutma Bloğu, 40x80x12mm ölçülerinde işlenmiş alüminyum gövdesi ve içine açılmış kanal yapısı sayesinde yüksek güçte ısı üreten elektronik bileşenlerin sıvı ile soğutulmasını sağlayan, sıvı soğutma devresinin ısı emici parçasıdır. Klasik hava soğutmalı heatsink'ler yüzeylerindeki havayı bir fanla hareket ettirerek ısı atarken, bu blok ısıyı doğrudan dolaşan suya aktardığı için birim hacimde çok daha fazla ısı çekebilir ve genellikle daha sessiz çalışır. Blok; TEC (Peltier) modülleri, güçlü LED/COB paneller, lazer diyot sürücüleri ve yüksek akım çeken güç devreleri gibi klasik hava soğutmalı heatsink'in tek başına yetersiz kaldığı uygulamalarda tercih edilir. Düz temas yüzeyi ince bir termal macun tabakasıyla ısı kaynağına sabitlenir; blok içindeki kanallardan pompa yardımıyla dolaştırılan su, ısıyı alarak harici bir radyatöre taşır ve orada ortama aktarır. Kompakt boyutu sayesinde dar alanlı proje kutuları ve devre kartları üzerinde de rahatça konumlandırılabilir, bu da onu hem DIY su soğutma sistemlerinde hem de küçük ölçekli prototip çalışmalarında pratik bir çözüm haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Alüminyum gövdenin yüksek ısı iletkenliği sayesinde ısı kaynağından alınan enerji hızla dolaşan suya aktarılır, bu da bileşenin çalışma sıcaklığını hava soğutmasına göre daha düşük seviyede tutar.
• Blok içindeki S tipi kanal yapısı, suyun blok içinde daha uzun bir yol kat etmesini sağlayarak temas süresini ve ısı transfer verimini artırır, böylece aynı debide daha fazla ısı taşınabilir.

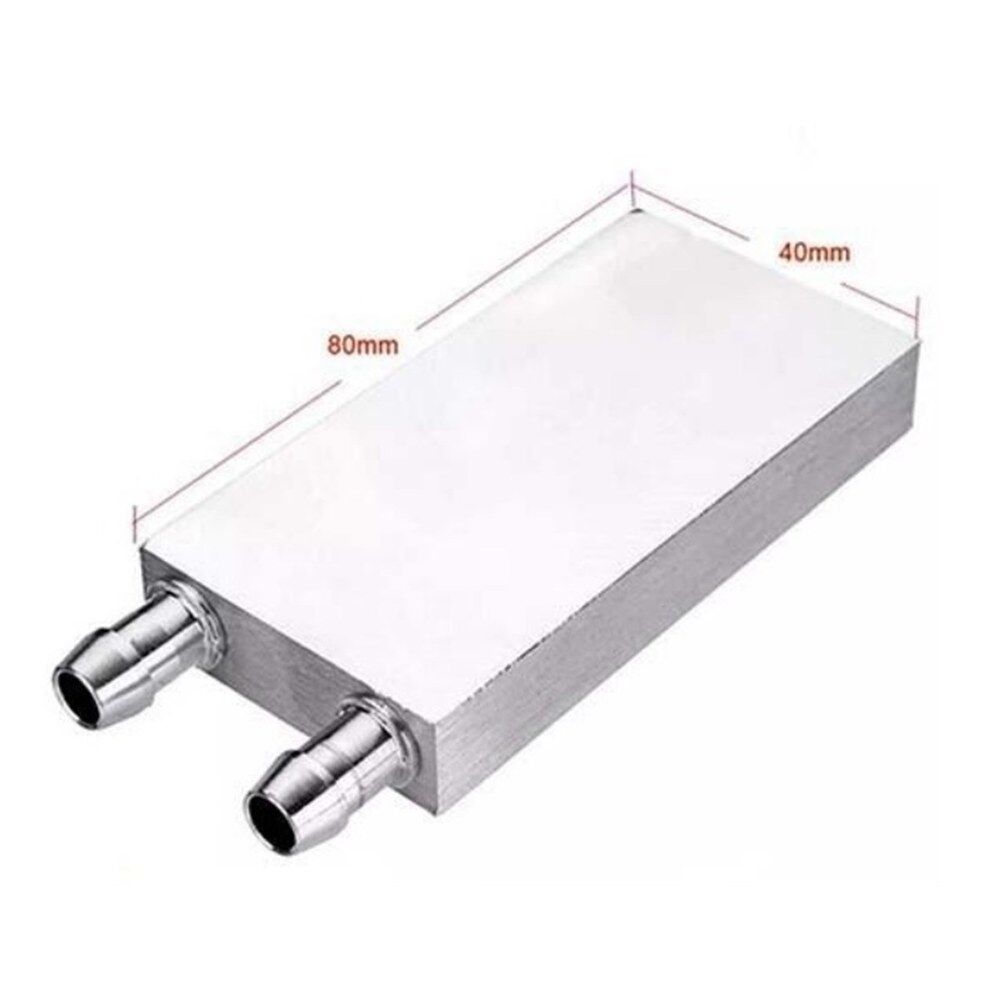

• 40x80x12mm gibi kompakt ölçüleri sayesinde dar alanlı proje kutuları, LED armatürler ve devre kartları üzerine kolayca yerleştirilebilir, büyük bir hacim kaplamaz.
• Üzerindeki iki hortum nipeli sayesinde standart silikon veya PVC hortumlarla ek bir adaptöre gerek kalmadan devreye bağlanabilir, kurulum ekstra parça gerektirmez.
• Düz ve pürüzsüz temas yüzeyi, ince bir termal macun tabakasıyla birlikte kullanıldığında ısı kaynağıyla tam yüzey teması sağlar ve hava boşluğu kaynaklı ısıl direnci azaltır.
• Hava soğutmalı klasik heatsink'lere kıyasla çok daha yüksek güç yoğunluğuna sahip bileşenleri güvenli sıcaklıklarda tutabilir, özellikle sürekli yüksek yükte çalışan devrelerde avantaj sağlar.
• Hafif alüminyum yapısı, montaj sırasında devre kartına veya proje gövdesine ek mekanik yük bindirmez, titreşime duyarlı düzeneklerde de tercih edilebilir.

Kullanım Alanları

• TEC1-12706 gibi Peltier modüllerinin sıcak yüzeyinin soğutularak modülün soğuk yüzeyindeki performansının ve verimin artırılması.
• Yüksek güçlü COB LED panellerin sürekli çalışma sırasında aşırı ısınmadan uzun süre tam parlaklıkta ve stabil renk sıcaklığında çalışabilmesi için sıvı soğutma devresine dahil edilmesi.
• Lazer kesim/gravür modüllerinde lazer diyodunun ve sürücü katının kararlı bir sıcaklıkta tutularak dalga boyu kaymasının ve erken yıpranmanın önlenmesi.
• Yüksek akımda çalışan güç MOSFET'lerinin veya motor sürücü kartlarının termal kesmeye (thermal shutdown) girmeden, sürekli tam yükte çalıştırılabilmesi.
• DIY su soğutmalı bilgisayar veya mini sunucu projelerinde işlemci ya da ekran kartı üzerine monte edilen özel soğutma bloğunun bir parçası olarak kullanılması.
• Amatör telsiz vericilerinde çıkış katındaki güç transistörlerinin uzun süreli verici modunda soğuk ve kararlı sıcaklıkta tutulması.
• Küçük ölçekli termoelektrik soğutucu (mini içecek soğutucu, taşınabilir buzdolabı) projelerinde sıcak taraf ısı emici blok olarak kullanılması.

Bağlantı ve Kullanım

Bloğun düz yüzeyi; TEC modülü, LED taban plakası veya güç transistörü gövdesi gibi ısı kaynağına ince bir tabaka termal macun sürüldükten sonra vida ile sabitlenir. Blok üzerindeki iki hortum nipelinden biri giriş (pompa çıkışından gelen soğuk su), diğeri çıkış (ısınmış suyun radyatöre gittiği hat) olarak bağlanır ve nipellere geçirilen hortumlar kelepçe ile sabitlenerek sızıntı önlenir. Sistem; su haznesi, pompa, bu soğutma bloğu ve harici bir radyatör/fan grubunu seri şekilde birbirine bağlayan kapalı bir devre şeklinde kurulur. Pompa çalıştırıldığında su, blok içindeki kanallardan geçerek ısıyı üzerine alır ve radyatörde havaya aktardıktan sonra tekrar bloğa döner. Hortum seçilirken nipel ölçüsüne tam oturan, esnek ve sızdırmaz bir hortum tercih edilmeli, bağlantı noktaları kelepçeyle desteklenmelidir. Sistemin ilk çalıştırılmasında devredeki hava kabarcıklarının tamamen atılması, pompanın kuru çalışmaması ve blok içinde beklenmedik bir sıcak nokta oluşmaması açısından önemlidir.

Paket İçeriği

• 1 adet alüminyum su soğutma bloğu (40x80x12mm)
• Blok gövdesine takılı 2 adet hortum nipeli (giriş / çıkış)
• Montaj vidaları ürüne dahil değildir, ayrıca temin edilmesi gerekir
• Termal macun ürüne dahil değildir, ayrıca temin edilmesi gerekir
• Pompa, radyatör, su deposu ve fan gibi devrenin diğer parçaları bu ürüne dahil değildir; sistem için ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Blok ile ısı kaynağı arasına mutlaka ince ve düzgün bir tabaka termal macun uygulanmalıdır; macunsuz montajda ısı transferi ciddi şekilde düşer.
• Sistemde su dolaşımı sağlanmadan (pompa çalışmadan) blok yüksek güçte bırakılırsa aşırı ısınma ve bağlı bileşende hasar oluşabilir.
• Hortum bağlantılarının kelepçe ile sıkıca sabitlenmediği durumlarda oluşabilecek su sızıntısı, yakınındaki elektronik devrelere zarar verebilir; blok elektronik komponentlerin üstünde veya yakınında kullanılıyorsa sızıntıya karşı önlem alınmalıdır.
• Devrede kullanılan suyun periyodik olarak değiştirilmemesi kanallarda kireçlenme veya mikroorganizma birikimine yol açabilir, bu da zamanla soğutma verimini düşürür.
• Alüminyum blok, bakır radyatör/nipel gibi parçalarla aynı sıvı devresinde kullanılırsa fiziksel temas olmasa dahi soğutma sıvısı üzerinden galvanik korozyon oluşur; devrede tek tip metal kullanılmalı ya da korozyon inhibitörlü hazır soğutma sıvısı tercih edilmelidir.
• Blok, elektrik akımı taşıyan yüzeylerle asla doğrudan temas ettirilmemeli, gerektiğinde izolasyonlu termal ped veya mika pad kullanılmalıdır.
