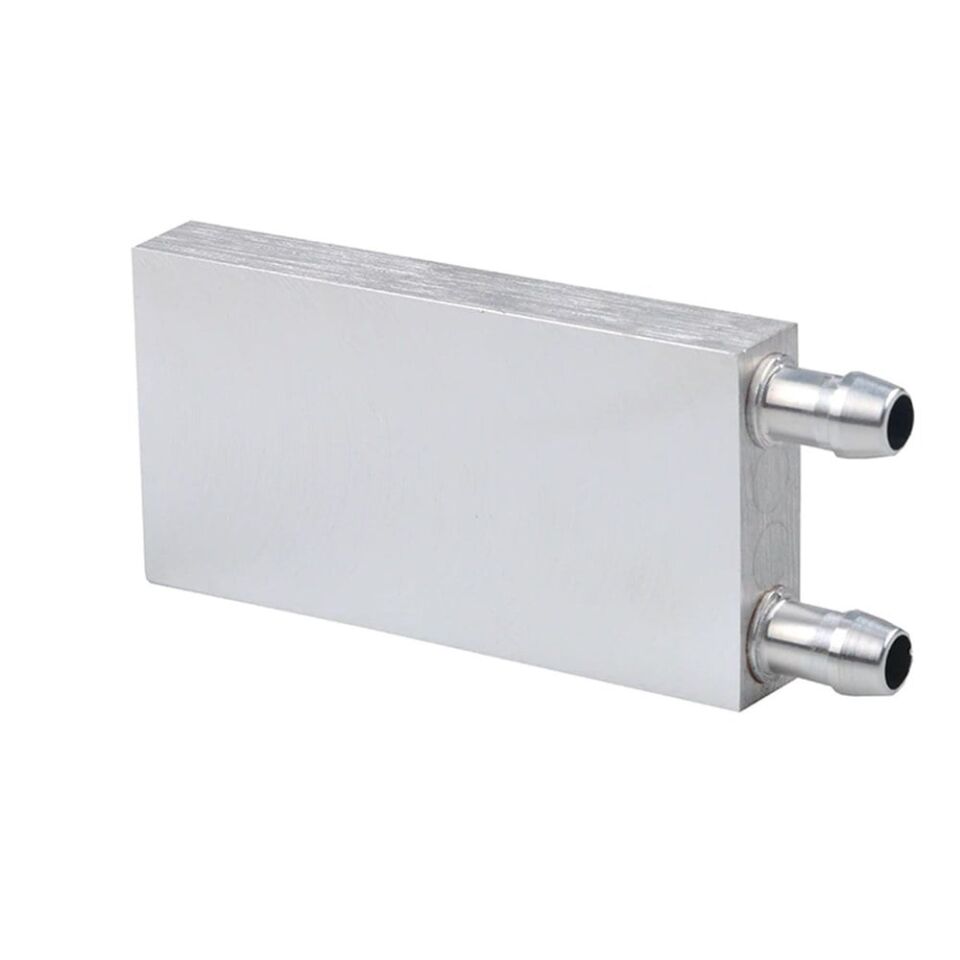

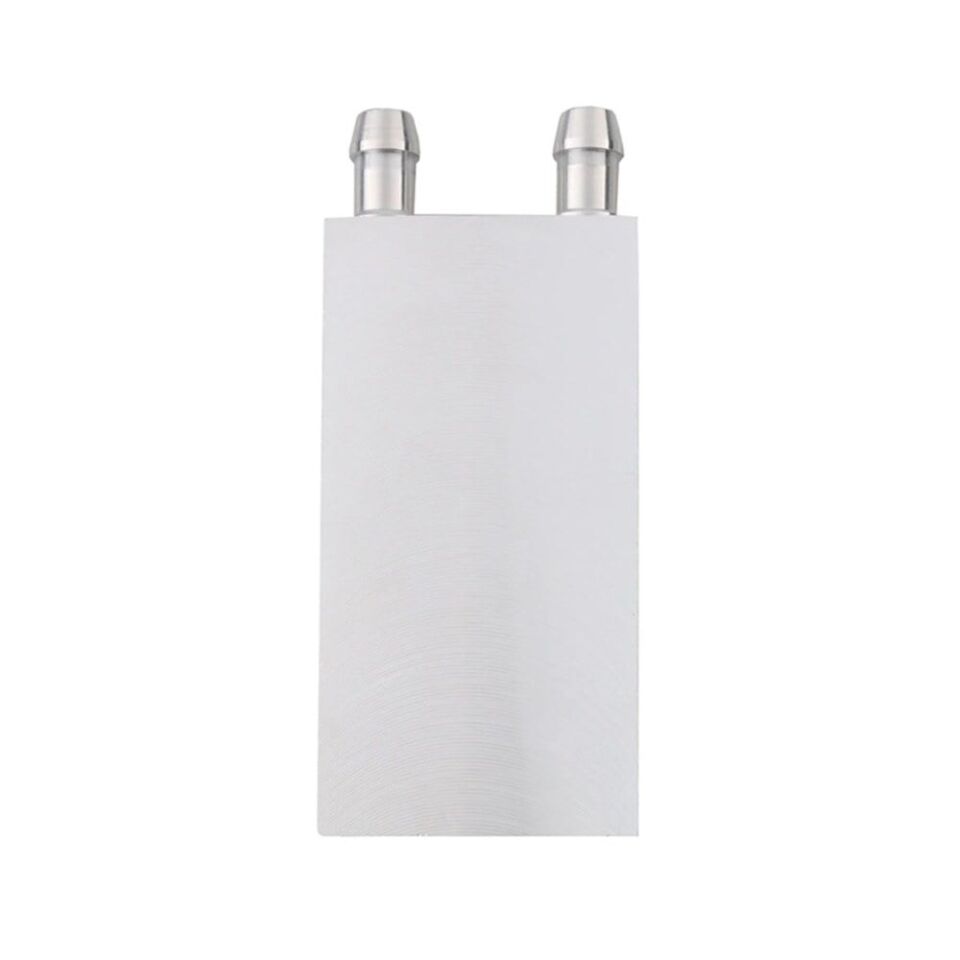

Su Soğutma Bloğu 40x80x12mm Alüminyum Soğutucu

Su Soğutma Bloğu, alüminyum gövdesi içinden geçen bir sıvı (genellikle su veya su-antifriz karışımı) yardımıyla temas ettiği yüzeyden ısıyı uzaklaştıran pasif bir soğutma bileşenidir. 40x80x12mm ölçülerindeki bu blok, düz alt yüzeyiyle bir ısı kaynağına doğrudan temas ederek orada oluşan ısıyı sıvıya aktarır. Isınan sıvı, blok üzerindeki giriş ve çıkış portlarından harici bir pompa ve radyatör içeren kapalı devre sisteme yönlendirilerek soğutulur, ardından tekrar bloğa dönerek devrini sürdürür. Kendi başına pompa veya fan içermediğinden, çalışabilmesi için harici bir sıvı dolaşım sistemine ihtiyaç duyar. Alüminyum yapısı hem hafiflik hem de yeterli ısı iletimi sağlar; bu sayede fan ile soğutmanın yetersiz kaldığı veya hava akımının kısıtlı olduğu dar montaj alanlarında tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Alüminyum alaşım gövdesi hem hafif hem de ısıyı hızlı şekilde sıvıya aktarabilecek yapıya sahiptir; bu sayede toplam sistem ağırlığı fazla artmaz.

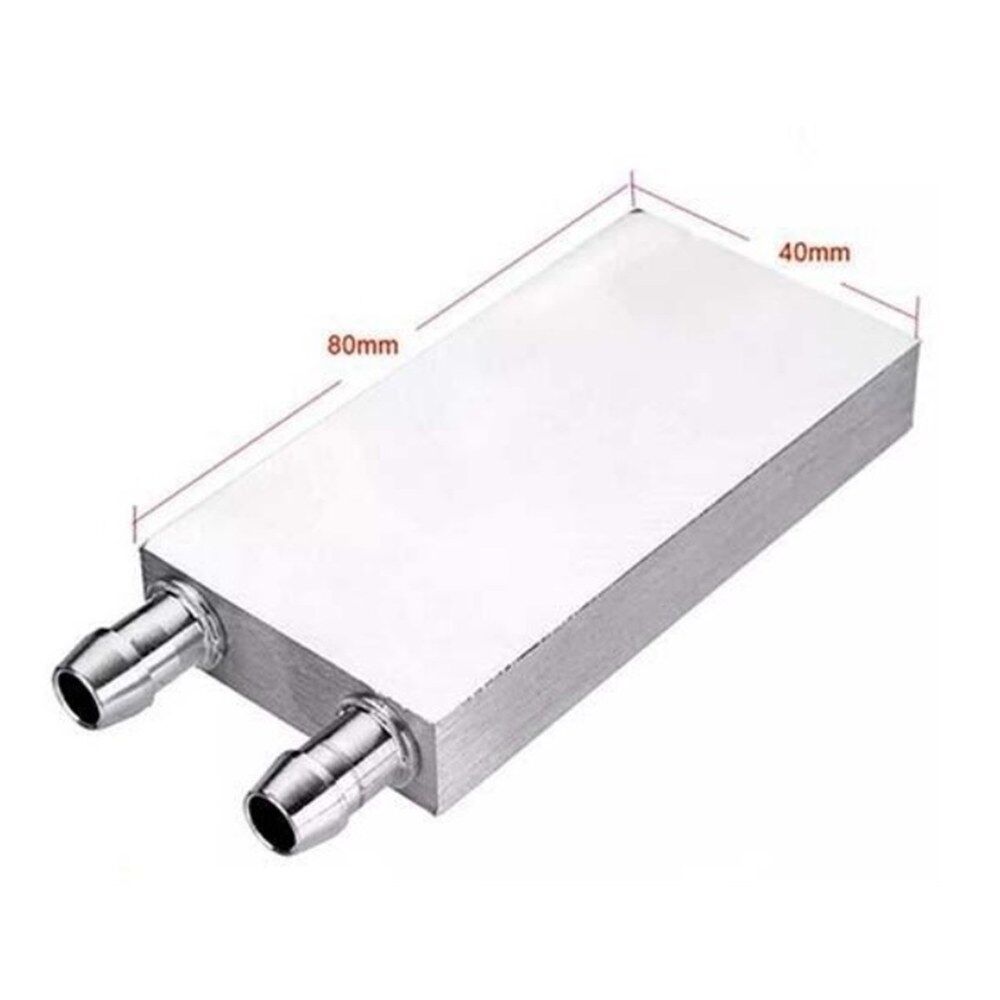

• 40x80x12mm kompakt ölçüleri, dar montaj alanlarında bile rahatça yerleştirilebilmesini sağlar ve farklı proje kutularına kolayca sığar.
• Düz ve işlenmiş taban yüzeyi, ısı kaynağıyla temas direncini azaltarak verimli ısı aktarımına imkan tanır; termal macun ile birlikte kullanıldığında bu verim daha da artar.
• İki adet sıvı portu sayesinde kapalı devre soğutma sistemine kolayca dahil edilebilir ve mevcut hortum hatlarına seri şekilde eklenebilir.
• Hareketli parça içermediğinden mekanik arıza riski düşüktür ve uzun ömürlü, bakım gerektirmeyen bir kullanım sunar.
• Farklı boyut ve güçteki ısı kaynaklarına termal macun veya termal ped kullanılarak uyarlanabilir, tek bir ısı kaynağı tipiyle sınırlı değildir.
• Basit ve kompakt yapısı sayesinde DIY sıvı soğutma projelerinde kolayca konumlandırılabilir ve mevcut pompa ile radyatör setleriyle uyumlu şekilde çalışabilir.

Kullanım Alanları

• Peltier modülü ile çalışan bir termoelektrik soğutma düzeneğinde, modülün sıcak yüzeyinden açığa çıkan ısıyı hızla uzaklaştırıp sıvı devresine aktarmak.
• Yüksek güçte çalışan bir LED sürücü kartının üzerine monte ederek, uzun süreli çalışmada oluşan sıcaklık artışını su soğutma devresiyle dışarı taşımak.
• Lazer diyot modülünün çalışma sıcaklığını dar bir aralıkta sabit tutmak amacıyla su soğutmalı bir devreye dahil etmek.
• Yüksek akım çeken MOSFET, sürücü kartı veya güç kaynağı gibi güç elektroniği bileşenlerinde yerel sıcak nokta oluşumunu önlemek.
• Kısıtlı hava akımı bulunan kapalı bir muhafaza içindeki elektronik devrenin ısısını, hortum yardımıyla kutunun dışındaki bir radyatöre taşımak.
• Küçük ölçekli, su soğutmalı bir elektronik test düzeneği veya prototip kartında ek soğutma bloğu olarak kullanmak.
• DIY projelerinde pompa ve radyatörden oluşan kapalı devre soğutma sistemi kurarken, sistemin ana ısı alma bloğu olarak devreye entegre etmek.
• Birden fazla ısı kaynağının seri bağlı hortum hattıyla soğutulduğu bir düzenekte, bloklardan birini belirli bir bölgeye özel ısı alma noktası olarak yerleştirmek.

Bağlantı ve Kullanım

Bloğun üzerinde bulunan giriş ve çıkış portlarından biri pompanın çıkışına, diğeri ise radyatöre giden hortuma bağlanır; böylece sıvı sürekli devir yaparak topladığı ısıyı taşır. Blok, düz taban yüzeyi ısı kaynağına (örneğin bir Peltier modülünün sıcak yüzeyine veya bir güç devresinin gövdesine) gelecek şekilde monte edilir ve aradaki temas direncini azaltmak için ince bir termal macun tabakası sürülmesi önerilir. Isı kaynağı ile blok arasında hava boşluğu kalmayacak şekilde düzgün ve dengeli bir baskı uygulanmalı, bloğun taban yüzeyi ile ısı kaynağının yüzeyi mümkün olduğunca tam temas etmelidir. Hortum bağlantıları yapılırken giriş ve çıkış yönü karışmayacak şekilde işaretlenmeli, gerekiyorsa kelepçe kullanılarak bağlantı noktaları sabitlenmelidir. Sistem ilk kez çalıştırıldığında hortum bağlantılarının sızdırmadığından emin olmak için kısa süreli bir test yapılması, herhangi bir sızıntı gözlenmezse uzun süreli kullanıma geçilmesi tavsiye edilir.

Paket İçeriği

• 1 adet 40x80x12mm alüminyum su soğutma bloğu
• Not: hortum, pompa, radyatör ve termal macun ürünle birlikte gelmez; kapalı devre sıvı soğutma sistemi kurmak için bu parçaların ayrıca temin edilmesi gerekir

Dikkat Edilmesi Gerekenler

• Blok tek başına soğutma sağlamaz; verimli çalışması için pompa, radyatör ve hortumlardan oluşan kapalı bir sıvı devresine ihtiyaç duyar.
• Bağlantı noktalarındaki sızdırmazlık düzenli olarak kontrol edilmeli, gevşek bir bağlantı elektronik aksamın üzerine sıvı damlamasına ve kalıcı hasara yol açabilir.
• Isı kaynağı ile blok arasına mutlaka ince ve düzgün bir termal macun tabakası uygulanmalı, kalın veya dengesiz tabaka ısı transferini düşürür.
• Alüminyum gövde elektriği ilettiğinden, izole edilmemiş bir devre üzerine doğrudan temas ettirilmemeli, gerekiyorsa arada uygun bir yalıtım malzemesi kullanılmalıdır.
• Sistemde kullanılan sıvının donma ve kaynama sınırlarına dikkat edilmeli, aşırı sıcak veya soğuk ortamlarda saf su yerine uygun bir soğutma sıvısı tercih edilmelidir.
• Montaj sırasında aşırı sıkma torku uygulamak alüminyum gövdede deformasyona veya bağlantı ağızlarında hasara yol açabilir.
• Sıvı devresi elektronik bileşenlere yakın kurulacaksa olası bir sızıntıya karşı devrenin altına koruyucu bir tepsi veya bariyer konulması önerilir.
• Uzun süreli kullanımda sıvı seviyesi ve devre içindeki hava kabarcıkları zaman zaman kontrol edilmeli, gerekiyorsa sıvı seviyesi tamamlanmalıdır.
