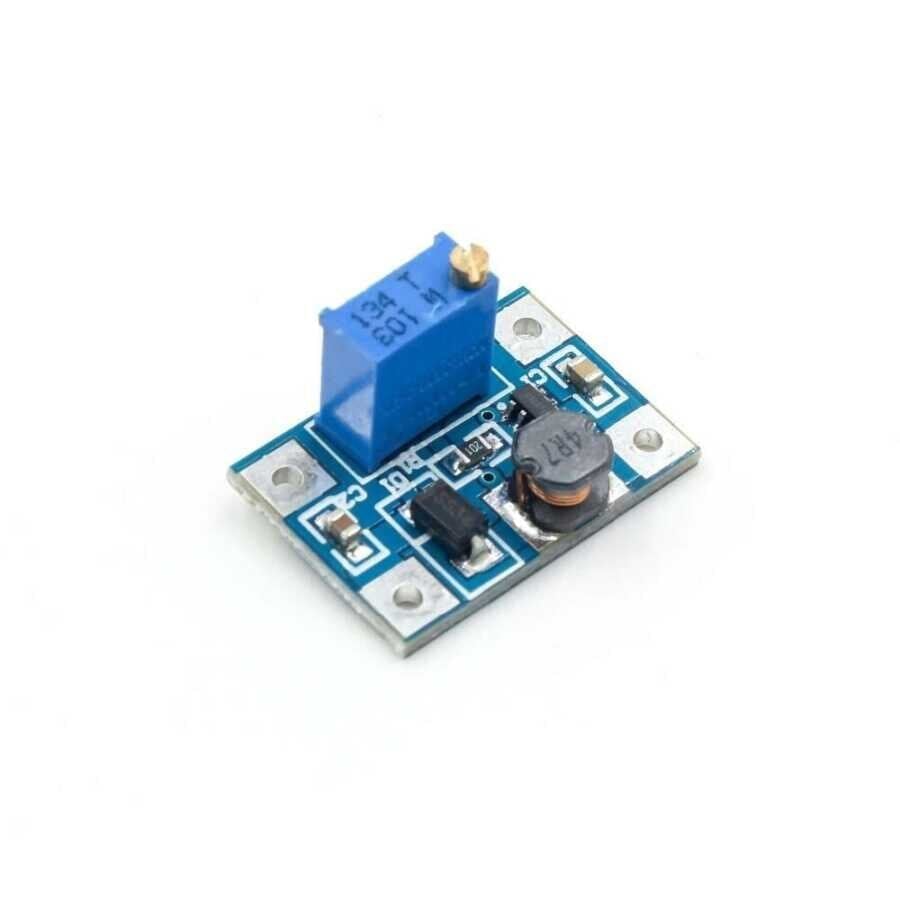

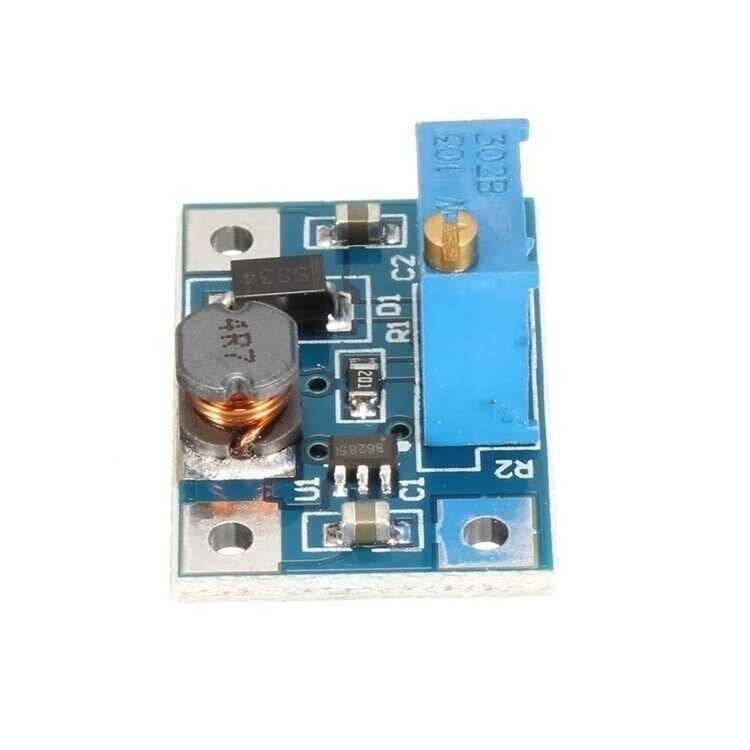

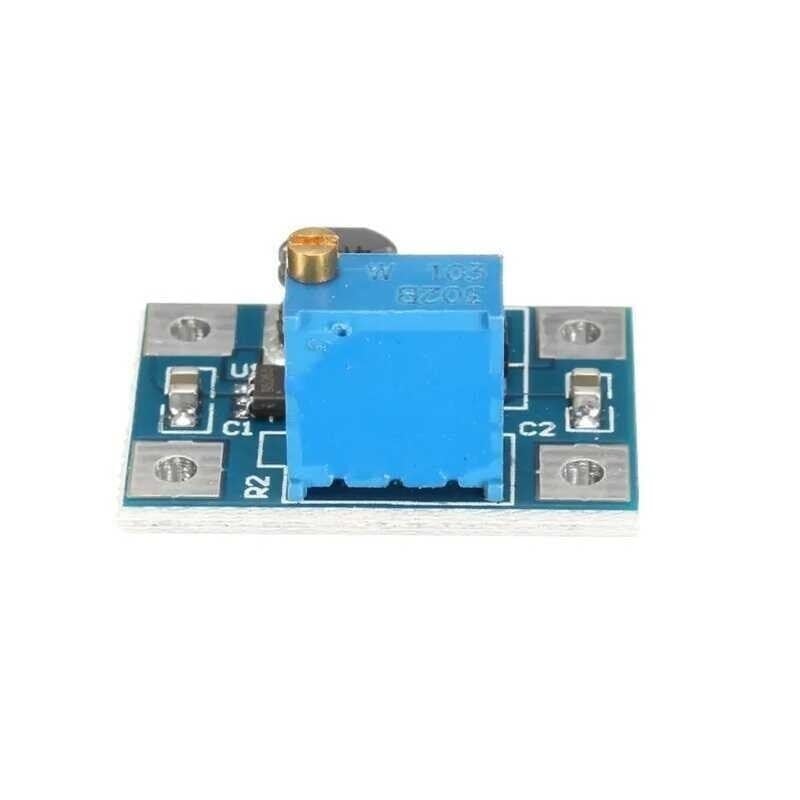

SX1308 2A DC-DC Voltaj Yükseltici (Boost) Modül

SX1308 2A DC-DC Voltaj Yükseltici (Boost) Modül, düşük bir giriş gerilimini kart üzerindeki anahtarlamalı güç kaynağı (SMPS) devresiyle daha yüksek bir çıkış gerilimine dönüştüren kompakt bir güç modülüdür. Modülün merkezindeki SX1308 sürücü entegresi, dahili anahtarlama elemanı ve geri besleme devresiyle çalışır: enerji önce bobinde depolanır, ardından yüksek frekansta anahtarlama ile çıkış kapasitöründe daha yüksek bir gerilime dönüştürülür. Kart üzerindeki çok turlu potansiyometre ile çıkış gerilimi ayarlanır; böylece pil, USB veya akü gibi düşük gerilimli kaynaklardan sensör, röle, LED şerit veya küçük güç devrelerinin beslenmesi için kararlı ve yüksek bir gerilim elde edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş giriş gerilimi aralığı sayesinde farklı pil ve adaptör tiplerinden tek bir modülle besleme yapılabilir.
• Kart üzerindeki çok turlu potansiyometre ile çıkış gerilimi kurulum sırasında hassas biçimde ayarlanabilir.
• Yüksek anahtarlama frekansı sayesinde nispeten küçük boyutlu bobin ve kapasitörlerle çalışır, bu da kartın kompakt kalmasını sağlar.
• Yüksek dönüşüm verimi sayesinde enerjinin büyük kısmı ısıya dönüşmeden yüke aktarılır, bu da pilli uygulamalarda kullanım süresini uzatır.
• Hazır kart yapısı sayesinde ek tasarım veya PCB çizimi gerektirmeden doğrudan projeye entegre edilebilir.
• Geniş çalışma sıcaklığı aralığı, iç mekan elektronik projelerinin yanı sıra araç içi gibi daha değişken ortamlarda kullanım imkânı da sunar.
• Kart üzerindeki giriş ve çıkış kapasitörleri sayesinde gerilimdeki ani dalgalanmalar bir ölçüde süzülür, bu da beslenen devrenin daha kararlı çalışmasına katkı sağlar.
• Küçük ve hafif form faktörü sayesinde kablo tesisatı sınırlı olan taşınabilir veya gövde içi uygulamalara kolayca yerleştirilebilir.

Kullanım Alanları

• 3,7V lityum pilden beslenen taşınabilir bir cihazda, pil gerilimi zamanla düştükçe devrenin ihtiyaç duyduğu sabit 5V çıkışı üretmek.
• Küçük bir solar panelden gelen değişken ve düşük gerilimi, akü şarj devresine aktarmadan önce daha yüksek ve kararlı bir seviyeye çıkarmak.
• 12V araç aküsünden, 19-24V aralığında çalışan bir amplifikatör veya LED panel için gerekli besleme gerilimini oluşturmak.
• 5V'luk bir USB güç kaynağından, röle modülünün bobinin çekmesi için gereken 12V seviyesini elde etmek.
• Step motor sürücü kartına, elde mevcut düşük gerilimli bir adaptörden yeterli sürme gerilimini sağlamak.
• Küçük bir robot veya İHA gövdesinde, düşük gerilimli pil paketinden kamera ya da telemetri modülünün ihtiyaç duyduğu daha yüksek gerilimi türetmek.
• Masaüstü bir prototipleme düzeninde, 9V pil ile beslenen bir devrede sensör veya opamp katının ihtiyaç duyduğu daha yüksek gerilim rayını oluşturmak.
• Bir aydınlatma projesinde, düşük gerilimli güç kaynağından beslenen LED şeridin nominal çalışma gerilimine yaklaşmak için ara kademe gerilim yükseltmesi yapmak.

Bağlantı ve Kullanım

Modül üzerinde IN+ ve IN- olarak işaretlenmiş giriş uçlarına kaynak gerilimi (örneğin pil ya da adaptörün artı-eksi çıkışları) bağlanır; OUT+ ve OUT- olarak işaretlenmiş çıkış uçlarından ise yükseltilmiş gerilim yüke aktarılır. İlk kullanımdan önce modül herhangi bir yük bağlanmadan enerjilendirilmeli, çıkış uçlarına bir multimetre bağlanarak potansiyometre yavaşça çevrilip istenen çıkış gerilimi elde edilene kadar ayar yapılmalıdır. Gerilim ayarı doğrulandıktan sonra yük bağlanabilir; giriş ve çıkış uçlarındaki polaritenin doğru yapılması, ters bağlantıda modülün kalıcı hasar görmesini önlemek açısından önemlidir. Yüksek akım çekilecek uygulamalarda giriş ve çıkış hatlarında yeterli kesitte kablo kullanılması, kablo direncinden kaynaklanan gerilim düşümünü ve ısınmayı azaltmak açısından önerilir. Lehim pedlerine kablo bağlanırken bitişik pedler arasında lehim köprüsü oluşmamasına dikkat edilmeli, gerekirse ısı daralan makaron ile bağlantı noktaları izole edilmelidir.

Paket İçeriği

• 1 adet SX1308 2A DC-DC Voltaj Yükseltici (Boost) Modül
• Kart üzerinde hazır giriş/çıkış bağlantı pedleri ve gerilim ayar potansiyometresi
• Ek kablo, konnektör veya montaj aksesuarı pakete dahil değildir
• Kullanım kılavuzu veya baskılı doküman pakete dahil değildir; bağlantı bilgileri kart üzerindeki serigrafi etiketlerinden takip edilebilir

Dikkat Edilmesi Gerekenler

• Modülde genellikle ters polarite koruması bulunmaz; giriş uçlarının (+/-) yanlış bağlanması devreyi kalıcı olarak bozabilir.
• Çıkış gerilimi fabrika ayarıyla gelir ve kullanım amacına göre farklı olabilir; yük bağlamadan önce potansiyometre ile ölçülerek doğru gerilime ayarlanmalıdır.
• 2A'e yakın yüksek akım çekilen uygulamalarda modül ve bobin ısınabilir; hava akımı olan bir montaj noktası tercih edilmesi veya sürekli tam yükte çalıştırmadan önce kısa süreli test yapılması önerilir.
• Giriş ile çıkış gerilimi arasındaki fark büyüdükçe elde edilebilecek maksimum çıkış akımı azalır; belirtilen 2A değeri belirli giriş/çıkış koşullarına bağlı en yüksek değer olarak değerlendirilmelidir.
• Kart üzerindeki ayar potansiyometresi küçük boyutlu olduğu için ayar yapılırken aşırı kuvvet uygulanmamalı, statik elektriğe karşı dikkat edilmelidir.
• Modül açık PCB yapısında olduğu için nem, toz ve iletken parçacıklardan korunmalı, gerekiyorsa bir muhafaza içine yerleştirilmelidir.
• Kart üzerinde belirtilen giriş ve çıkış gerilim sınırlarının dışına çıkılması entegreye veya çevre bileşenlere kalıcı zarar verebilir; kullanılacak kaynak ve yük gerilimlerinin bu aralıkta kaldığından emin olunmalıdır.
• Devre enerjiliyken potansiyometre ayarı yapılırken metal tornavida ucunun çevredeki lehim noktalarına temas ettirilmemesine dikkat edilmelidir.
