SX1308 Ayarlanabilir Voltaj Yükseltici Modül 28V 2A 1.2MHz

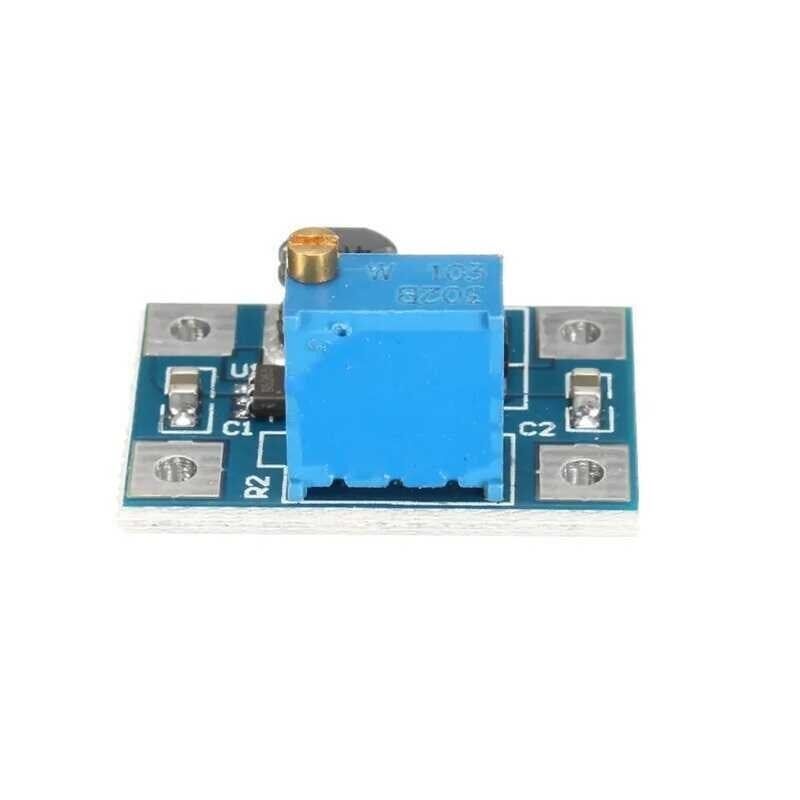

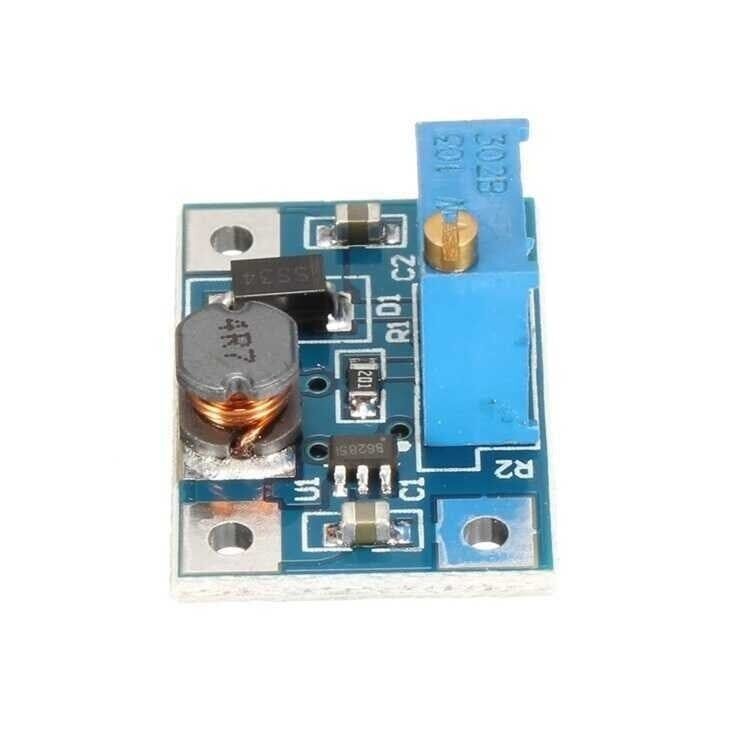

SX1308 Ayarlanabilir Voltaj Yükseltici Modül, düşük bir DC giriş gerilimini kendisinden daha yüksek bir DC çıkış gerilimine dönüştüren senkron olmayan bir step-up (boost) çeviricidir. Modülün merkezindeki SX1308 entegresi 1.2MHz anahtarlama frekansında çalışarak enerjiyi kart üzerindeki SMD güç bobininde depolar ve yükseltilmiş gerilim olarak çıkışa aktarır. Kart üzerindeki çok turlu potansiyometre ile çıkış gerilimi, girişten yüksek bir değerden 28V DC'ye kadar ayarlanabilir. 2A'e varan çıkış akımıyla modül; pil ile beslenen devrelerde gerilim yükseltme, LED besleme hattı oluşturma ve düşük gerilimli kaynaktan yüksek gerilim gerektiren yük besleme gibi uygulamalarda kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Çıkış gerilimi, kart üzerindeki potansiyometre döndürülerek girişten yüksek herhangi bir değere, 28V DC sınırına kadar kademesiz olarak ayarlanabilir.
• 1.2MHz gibi yüksek bir anahtarlama frekansında çalıştığı için nispeten küçük bir bobinle kompakt bir kart üzerinde yüksek güç yoğunluğu sağlar.
• 2A'e kadar çıkış akım kapasitesi sayesinde orta güçlü LED şeritler, küçük motor sürücü devreleri ve sensör besleme hatları için yeterli akımı sağlayabilir.
• Geniş 2V-24V giriş aralığı, tek hücreli lityum pilden çok hücreli pil paketine ve düzenlenmemiş adaptörlere kadar farklı DC kaynaklarla çalışmaya izin verir.
• Hazır modül yapısı, ayrı bobin, diyot ve kondansatör seçip devre kurma ihtiyacını ortadan kaldırır; giriş ve çıkış uçları lehim pedlerine bağlanarak doğrudan kullanılabilir.
• Uygun yükleme koşullarında %90'ın üzerinde dönüştürme verimi elde edilebilir, bu da pille çalışan uygulamalarda gereksiz ısı ve enerji kaybını azaltır.
• Kompakt, muhafazasız bir kart üzerinde geldiği için dar mekanik alanı olan projelerde veya hızlı prototipleme çalışmalarında kolayca yerleştirilebilir.

Kullanım Alanları

• Tek Li-ion hücreden (3.7V) 12V veya 24V gibi sabit bir gerilim üreterek röle, fan veya küçük bir DC motor sürmek.
• Güneş panelinden veya küçük bir DC jeneratörden gelen değişken düşük gerilimi, mikrodenetleyici sisteminin ihtiyaç duyduğu sabit bir gerilime yükseltmek.
• Araç içi 12V hattından, ek aydınlatma armatürü veya LED şerit beslemesi için 19-24V arasında daha yüksek bir gerilim hattı oluşturmak.
• Taşınabilir ölçüm cihazlarında düşük pil gerilimini, opamp veya sensör devresinin ihtiyaç duyduğu daha yüksek besleme gerilimine çıkarmak.
• Arduino tabanlı bir projede 9V pilden gelen gerilimi, step motor sürücü kartının çalışma gerilim aralığına yükseltmek.
• Prototip aşamasındaki güç kaynağı denemelerinde, farklı çıkış gerilimlerini hızlıca test etmek için ayarlanabilir bir yükseltici kaynak olarak kullanmak.
• Kamera, ölçüm cihazı veya küçük kapasitörlü röle gibi 12V üzerinde besleme isteyen bir bileşeni, 5V veya 7.4V gibi düşük gerilimli bir pil grubundan çalıştırmak.

Bağlantı ve Kullanım

Modülün giriş tarafındaki VIN+ ve VIN- pedlerine kullanılacak DC kaynağın uçları, çıkış tarafındaki VOUT+ ve VOUT- pedlerine ise beslenecek yük bağlanır; polarite ters bağlandığında modül ve/veya yük zarar görebileceğinden bağlantı öncesinde uçların doğru yönde olduğu mutlaka kontrol edilmelidir. Çıkış gerilimi, kart üzerindeki çok turlu potansiyometre küçük bir tornavida ile döndürülerek ayarlanır; ayar sırasında çıkış uçlarına bir multimetre bağlanarak gerilim izlenmeli ve istenen değere ulaşılınca ayarlama durdurulmalıdır. Gerilim ayarının gerçek yük bağlıyken yapılması önemlidir, çünkü boşta (yüksüz) ölçülen çıkış gerilimi yük bağlandığında düşebilir; bu nedenle son ayar, hedef yük devreye bağlıyken doğrulanmalıdır. İlk denemelerde çıkış gerilimini giriş gerilimine yakın bir değerden başlatıp kademeli olarak yükseltmek, yanlış ayar sonucu yükün aşırı gerilime maruz kalma riskini azaltır. Modül çalışırken giriş kaynağının çekilecek akımı karşılayabilecek kapasitede olması gerekir; zayıf veya yüksek iç dirençli bir pil kaynağı kullanıldığında yük altında giriş gerilimi düşebilir ve buna bağlı olarak çıkış gerilimi de hedeflenen değerin altında kalabilir. Modülün lehim pedlerine kalıcı bir bağlantı yapılacaksa iletkenlerin akım taşıma kapasitesinin hedeflenen çıkış akımına uygun kalınlıkta seçilmesi, ısınmayı ve gerilim düşümünü azaltır. Uzun süreli veya yüksek akımlı kullanımlarda, kartın çalışma sırasında ısındığı gözlemlenirse yük akımının düşürülmesi ya da modülün havalandırmalı bir konuma yerleştirilmesi önerilir.

Paket İçeriği

• 1 x SX1308 Ayarlanabilir Voltaj Yükseltici Modül

Dikkat Edilmesi Gerekenler

• Modülde çıkış kısa devre koruması ve ters gerilim (ters polarite) koruması bulunmadığından, giriş ve çıkış bağlantılarının polaritesi bağlamadan önce mutlaka kontrol edilmelidir; entegrenin iç tepe akım sınırlaması dışında kullanıcı tarafından ayarlanabilen bir akım sınırlama özelliği de yoktur.
• Çıkış gerilimi ayarı boşta (yüksüz) yapıldığında, yük bağlandığında gerilim düşebilir; bu yüzden ayarın gerçek yük altında ölçülerek doğrulanması gerekir.
• Maksimum 2A çıkış akımı değeri yalnızca düşük yükseltme oranlarında (giriş gerilimi çıkışa yakınken) geçerlidir; yüksek yükseltme oranlarında (örneğin 3.7V'tan 28V'a) çekilebilecek gerçek akım bu değerin oldukça altına iner.
• Yüksek akım çekilen ve sürekli çalışılan uygulamalarda kart üzerindeki entegre ve bobin ısınabilir; kartın etrafında yeterli hava akımı bırakılmalı, gerekirse ek soğutma önlemi düşünülmelidir.
• Modül izolasyonsuz olduğundan giriş ve çıkış devreleri aynı referans noktasını (GND) paylaşır; giriş ve çıkışın birbirinden elektriksel olarak ayrık olması gereken uygulamalarda bu modül uygun değildir.
• Çok turlu potansiyometre üzerinde ayar yaparken aşırı zorlayarak potansiyometreyi kırmamaya ve metal tornavida ile komşu lehim noktaları arasında kısa devre oluşturmamaya dikkat edilmelidir.
