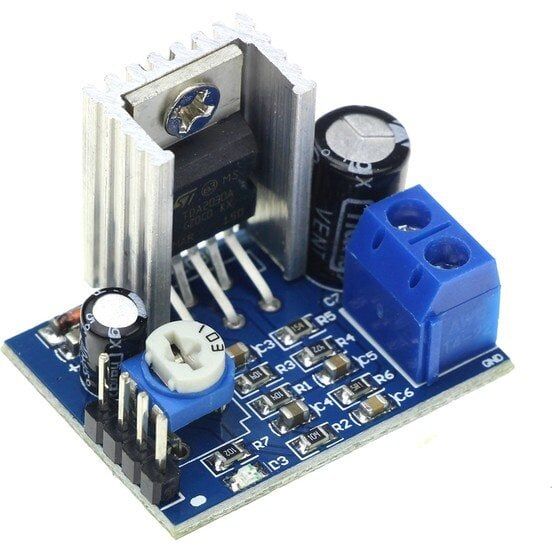

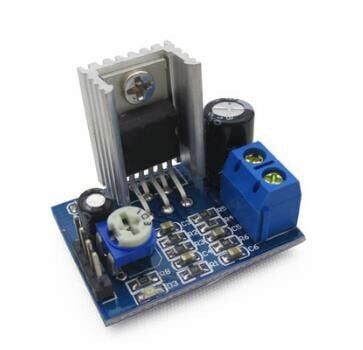

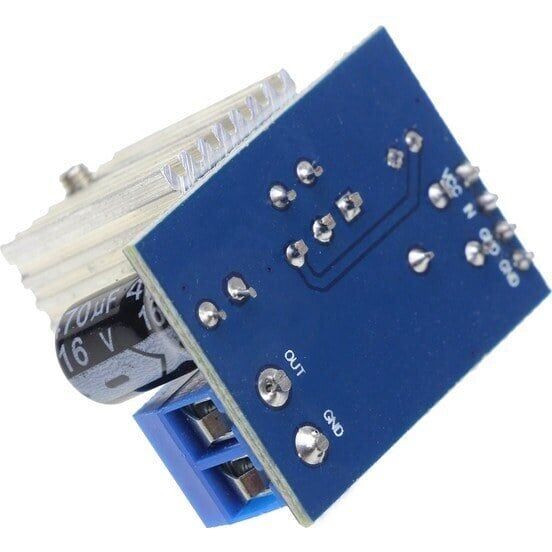

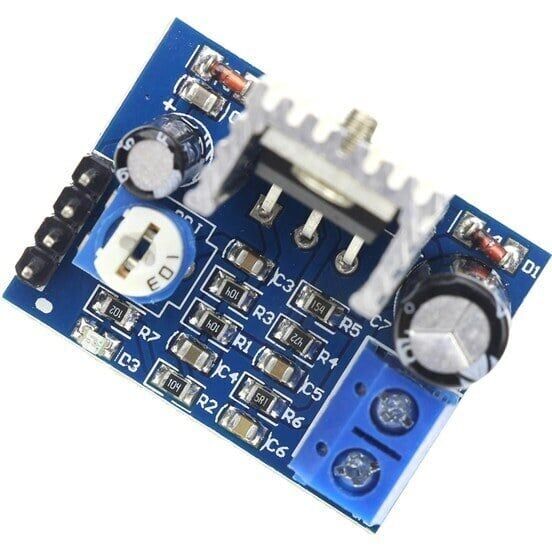

TDA2030A 6-12V 18W Amplifikatör Kartı Modülü

TDA2030A Amplifikatör Kartı, STMicroelectronics üretimi TDA2030A entegresi etrafında tasarlanmış, tek kanallı (mono) bir ses gücü yükseltici modülüdür. Kart 6-12V DC gerilimle çalışır ve 18W'a kadar çıkış gücü sunar. TDA2030A, Sınıf AB çalışma prensibiyle ses sinyalini düşük bozulma oranıyla yükseltir; entegre üzerindeki dahili kısa devre koruması ve termal kapama devresi sayesinde aşırı yük ve aşırı ısınma durumlarında kalıcı hasarı önler. Devredeki negatif geri besleme ağı kazancı sabit tutar, böylece ses seviyesi tekrarlanabilir ve öngörülebilir kalır. Kart üzerindeki vida klemensli giriş ve çıkış bağlantıları sayesinde ses kaynağı ile hoparlör arasına lehim gerektirmeden kolayca bağlanabilir. Çekilen akım ses seviyesine ve bağlanan hoparlörün empedansına göre değişir, bu yüzden güç kaynağı seçilirken beklenen maksimum ses seviyesinin göz önünde bulundurulması gerekir. Arduino tabanlı ses projelerinde, basit bir hoparlör sürücüsü olarak veya küçük ölçekli ses sistemlerinde harici güç amplifikatörü ihtiyacını karşılamak için tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• TDA2030A entegresi ile ses sinyalini düşük bozulma oranında ve net bir şekilde yükseltir.
• 6-12V DC gibi geniş bir gerilim aralığında çalışabildiği için pil, adaptör veya araç bataryası gibi farklı güç kaynaklarıyla kullanılabilir.
• Dahili kısa devre koruması sayesinde hoparlör çıkışında yanlışlıkla oluşabilecek kısa devrelerde entegreyi korur.
• Dahili termal kapama devresi, aşırı ısınma durumunda amplifikatörü otomatik olarak devre dışı bırakarak kalıcı hasarı önler.
• Kompakt kart boyutu sayesinde küçük ses projelerine, robotlara ve dar muhafazalara kolayca yerleştirilebilir.
• Vidalı klemensli giriş ve çıkış bağlantıları, kablolama işlemini lehim gerektirmeden pratik ve tekrar sökülüp takılabilir hale getirir.
• Tek entegre üzerine kurulu sade devre tasarımı sayesinde arıza durumunda kolayca test edilip değiştirilebilir.

Kullanım Alanları

• Arduino veya benzeri bir mikrodenetleyiciden gelen zayıf ses sinyalini hoparlörü sürecek seviyeye yükseltmek.
• Küçük bir masaüstü hoparlör kutusunda tek kanallı ses yükseltici olarak kullanmak.
• Kapı zili, alarm veya uyarı sistemlerinde sesli bildirim çıkışını güçlendirmek.
• Radyo veya MP3 çalar modüllerinin çıkışını harici bir hoparlöre bağlayabilecek güce çıkarmak.
• Model araç, robot veya otomasyon projelerinde sesli geri bildirim (bip, anons, uyarı sesi) üretmek.
• Atölye veya laboratuvar ortamında test sinyallerini hoparlör üzerinden dinlemek için basit bir ses yükseltici olarak kullanmak.
• Etkinlik veya stant anonslarında, şebeke elektriğinin bulunmadığı ortamlarda taşınabilir bir pil grubuyla beslenen basit bir ses sistemi kurmak.
• Eski veya arızalanmış bir hoparlörlü cihazın (radyo, hoparlör kutusu, interkom vb.) dahili amplifikatörünü yenilemek için yedek parça olarak kullanmak.

Bağlantı ve Kullanım

Kartın güç girişine 6-12V DC gerilim, kutuplamaya dikkat edilerek (+ ve - klemensleri doğru yönde) bağlanır. Ses kaynağının çıkışı, örneğin bir telefon, radyo modülü veya mikrodenetleyicinin ses çıkışı, kartın sinyal giriş klemensine; sinyal toprağı ise ortak GND hattına bağlanmalıdır. Yükseltilen ses sinyali, kartın hoparlör çıkış klemensinden 4-8Ω empedansa sahip bir hoparlöre iletilir. Kartın girişindeki kuplaj kapasitörü ses sinyalindeki DC bileşeni süzerken, çıkışa yakın yerleştirilen RC filtre (Zobel hücresi) yüksek frekanslarda devrenin kararlı çalışmasına katkı sağlar. Kart ilk kez devreye alınırken ses seviyesi düşükten başlatılmalı, hoparlörün ve kullanıcının ani yüksek ses basıncından etkilenmemesi için seviye kademeli olarak artırılmalıdır. Uzun sinyal kablosu kullanılan bağlantılarda parazit ve gürültüyü azaltmak için mümkünse ekranlı (blendajlı) kablo tercih edilmelidir. Stereo bir kurulum isteyenler, sol ve sağ kanal için iki ayrı TDA2030A kartını bağımsız olarak kullanabilir; bu durumda kartların besleme hatları ortak toprağa bağlanabilir, ancak sinyal girişleri ve hoparlör çıkışları birbirinden ayrı tutulmalıdır. Kart hoparlöre bağlıyken güç kaynağı fişini takıp çıkarmak, çıkışta ani ve rahatsız edici bir cızırtı sesine yol açabileceğinden, bağlantı ve söküm işlemleri güç kapalıyken yapılmalıdır.

Paket İçeriği

• 1 x TDA2030A amplifikatör kartı modülü

Dikkat Edilmesi Gerekenler

• Güç kaynağının kutuplarını ters bağlamayın; ters gerilim entegreye kalıcı hasar verebilir.
• Hoparlör çıkışını kartın güç girişine veya çıkış uçlarını birbirine kısa devre etmeyin, bu entegrenin arızalanmasına yol açabilir.
• Yüksek ses seviyesinde uzun süre çalıştırırken entegre üzerine mutlaka soğutucu takın, aksi halde termal koruma devreye girip ses kesilebilir.
• 4Ω'dan daha düşük empedansa sahip hoparlör bağlamayın; bu hem ses kalitesini bozar hem de entegrenin aşırı akım çekmesine neden olabilir.
• Kartı nemli ortamlardan ve iletken yüzeylerden uzak tutun, kısa devre riskini önlemek için montaj sırasında izoleli bir taban kullanın.
• Sinyal girişinin toprak hattını güç toprağıyla doğru şekilde birleştirmezseniz sistemde uğultu veya gürültü duyulabilir.
• Kartı belirtilen besleme gerilimi aralığının (6-12V DC) dışında bir gerilimle çalıştırmayın; aşırı gerilim entegrenin kalıcı olarak zarar görmesine neden olabilir.
• Kartı hoparlör bağlı değilken uzun süre yüksek seviyede çalıştırmayın ve bağlantı değişikliklerini her zaman güç kaynağı kapalıyken yapın.
